640 mA op telefoondraad?

Pagina: 1
Acties:

Acties:
  • 0 Henk 'm!

Anoniem: 382418

Topicstarter
Hey,

Ik heb enkele dagen geleden telefoondraad gekocht om als koppelstuk te gebruiken voor enkele zelf gemaakte led-bars.

In de telefoondraad zitten 4 zeer kleine draadjes, en door 2 van die draadjes zou 640mA (elk) lopen, een van de andere 2 draadjes is voor de min (-). Nu weet ik niet zeker of die draadjes wel 640mA aankunnen. Kan iemand mij misschien vertellen wat het maximum aan stroom is dat op elk ader van deze telefoondraad kan?

Alvast bedankt!

Acties:
  • 0 Henk 'm!

  • Fish
  • Registratie: Juli 2002
  • Niet online

Fish

How much is the fish

Er kan een heleboel doorheen kijk maar een naar de gloeidraad van een lamp :+

Ik vind het een beetje dun ik ga uit 0,16mm2 per ampere (wat je ook een beetje in de installatietechniek terug ziet ongeveer)

Maar het hangt er natuurlijk ook van de lengte af, of je het oprolt (haspel?)

R=(lengte)* 0.0175(rho koper) /A(oppervlak)

En P=I2/R

dan heb je een idee hoeveel vermogen er de draad in gaat (niet vergeten lengte heen en weer op te tellen)

Iperf


Acties:
  • 0 Henk 'm!

  • Seesar
  • Registratie: September 2002
  • Laatst online: 06-06 13:42

Seesar

Icon thnx to l0c4lh0st

Het hele vermogen verhaal aangaande de weerstand per strekkende meter is alleen interessant om te wetenhoeveel vermogen de draad zelf opneemt. Dat zegt niets of dat draadje in de fik vliegt; je moet namelijk opgenomen vermogen van de draad dan optellen bij het vermogen wat je last opneemt; ofwel het wordt een deel van een spanningsdeler en dus wordt opgenomen spanning van je last minder. Heeft primair niet zoveel te maken of je draad smelt.

Of die draad nou 2 cm is of 10km, als de draad te dun is zal hij in beide gevallen gaan branden.

Nu de vraag of de draad te dun is: telefoondraad zit tussen de 0.2 en 0.8mm2.

Ik quote van http://www.new-line.nl/forum/read/?t=3580&p=2
1mm2 = 10a
1.5mm2 = 16a
2.5mm2 = 20a
4mm2 = 25a
6mm2 = 32a
10mm2 = 40a
16mm2 = 63a
25mm2 = 80a
35mm2 = 100a
dit zijn de amperages van de kabelsecties afgezekerd met eem automatische veiligheid.
als men een smeltveiligheid gebruikt moeten de amperages 1 sectie verlaagd worden.
1mm2 = 6a / 1.5mm2 = 10a / 2.5mm2 = 16a / 4mm2 = 20a ...........
en dan nog iets over de kabellengte:
als de kabellengte groter word zal er een spanningsval optreden door dat de spanning aan de verbruiker nu lager is zal deze meer stroom trekken waardoor de kabel warmer word.


eensch dat er een spanningsval over de last is en dus gaat compenseren met meer stroom, maar dit is verwaarloosbaar op afstanden <100m en ook daarboven is het nog verwaarloosbaar klein. Het opgenomen vermogen zal zoveel minder zijn dat jouw ledjes, dat wanneer dat gaat uitmaken je sowieso aan de grenzen van de kabel zit.

[ Voor 6% gewijzigd door Seesar op 29-12-2010 02:35 ]

T60P Widescreen


Acties:
  • 0 Henk 'm!

  • Fish
  • Registratie: Juli 2002
  • Niet online

Fish

How much is the fish

Seesar schreef op woensdag 29 december 2010 @ 02:33:

Nu de vraag of de draad te dun is: telefoondraad zit tussen de 0.2 en 0.8mm2.

Ik quote van http://www.new-line.nl/forum/read/?t=3580&p=2


[...]




eensch dat er een spanningsval over de last is en dus gaat compenseren met meer stroom, maar dit is verwaarloosbaar op afstanden <100m en ook daarboven is het nog verwaarloosbaar klein. Het opgenomen vermogen zal zoveel minder zijn dat jouw ledjes, dat wanneer dat gaat uitmaken je sowieso aan de grenzen van de kabel zit.

0.08mm2 volgens de specs
waar zie jij ledjes staan ? laat maar ik zie het al

[ Voor 3% gewijzigd door Fish op 29-12-2010 02:56 ]

Iperf


Acties:
  • 0 Henk 'm!

  • Part
  • Registratie: September 2000
  • Laatst online: 25-07 21:24

Part

Helemaal niets.....

Maximale stroomsterkte voor deze kabel in deze toepassing (4 stroomvoerende draden) is ongeveer 2,1A per draad.
Bij 640mA is de spanningsval ongeveer 0,27 volt per meter.

Acties:
  • 0 Henk 'm!

  • rapture
  • Registratie: Februari 2004
  • Laatst online: 15:42

rapture

Zelfs daar netwerken?

Als de draadoppervlakte van de telefoondraad niet bekend is. Doorknippen, draad strippen, diameter met schuifpasser meten en draadoppervlakte berekenen.

Je hebt draadjes met draadoppervlakte 0,08 mm² en je wilt door zo'n draadje 0,64 A sturen. Als je 1 mm² met 10 A automaat mag afzekeren, dan zou je met 0,1 mm² met 1 A automaat kunnen afzekeren en 0,08 mm² zou genoeg voor 0,64 A zijn.

Spanningsval en andere elektrische vraagstukken die bij 230 V nog niet zo kritisch zijn, zijn bij lagere spanningen wel belangrijke vraagstukken. Stel dat er 10 m draad naar de leds en 10 m draad terug naar je komt, dus 20 m draad.

Rdraad = 20 m * 0,017 / 0,08 = 4,25 Ohm wtf?

Eventjes checken met 0,6 mm² telefoondraad met 66,5 Ohm/km in de specs. 66,5 / 1000 * 20 = 1,33 Ohm. Is de telefoondraad van de TS daadwerkelijk 0,08 mm²?

Udraad = I * R = 4,25 * 0,64 = 2,7 V

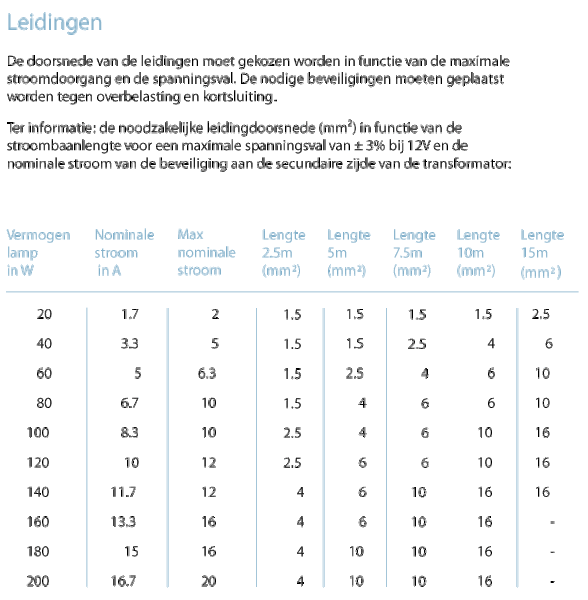

Op 230 V kan je permitteren om 2,7 V te verliezen, dat is 1,2 % afwijking. Maar op 12 V weegt 2,7 V door, het wijkt 23 % af. Vandaar komen de tabellen voor 12 V halogeenlampen.

Afbeeldingslocatie: http://tweakers.net/ext/f/lllPwU8fJ0EYhKk7QEUmrYl8/full.gif

Op 6 V wordt het helemaal leuk, 45 % kwijt. Als je verbruiker minder spanning over zich krijgt, dan vloeit er meestal ook minder stroom door de verbruiker.

Acties:
  • +1 Henk 'm!

  • Part
  • Registratie: September 2000
  • Laatst online: 25-07 21:24

Part

Helemaal niets.....

rapture schreef op woensdag 29 december 2010 @ 10:33:
...
Je hebt draadjes met draadoppervlakte 0,08 mm² en je wilt door zo'n draadje 0,64 A sturen. Als je 1 mm² met 10 A automaat mag afzekeren, dan zou je met 0,1 mm² met 1 A automaat kunnen afzekeren en 0,08 mm² zou genoeg voor 0,64 A zijn.
...
Zo kun je de maximale stroomsterkte door een kabel niet bepalen. En dikke kabel kan minder goed zijn warmte aan de omgeving afstaan.
Voorbeeld:
Een kabel van 10mm2 heeft een omtrek van 11,2mm
Een kabel van 5mm2 heeft een omtrek van 7.9mm

Twee kabels van 5mm2 mogen dus meer stroom hebben dan 1 kabel van 10mm2. Dit omdat de oppervlakte om te koelen groter is (omtrek is 2x 7.9=15.8mm en de lengte is gelijk)

Je kan dus niet de oppervlakte vermenigvuldigen met een getal om de maximale stroomsterkte te bepalen.
Beter is het een tabel te gebruiken en dan kom je voor 0.08mm2 met PVC isolatie uit op 3A.
Dat 0.7x omdat er 4 stroomvoerende draden zijn =2.1A.

(0.08mm2 = 28AWG)
http://www.l-com.com/multimedia/tips/tip_copper_wire.pdf

[ Voor 3% gewijzigd door Part op 29-12-2010 12:38 ]


Acties:
  • 0 Henk 'm!

  • Seesar
  • Registratie: September 2002
  • Laatst online: 06-06 13:42

Seesar

Icon thnx to l0c4lh0st

maja, bottenline is dus; ja je kunt er makkelijk 0.64A er doorheen jagen zolang afstanden niet absurd groot zijn.
