Composite Audio naar Line In

[AgitoM]

Zit met een probleem, en het is zo specifiek dat het lastig is er online iets over te vinden. (Heb wel geprobeert natuurlijk, maar kan niet vinden) Dus vandaar dat ik het hier maar even post.

Heb via de lokale telecom provider in Singapore vandaag een digitale TV box gekregen. Vanwege de beperkte ruimte in mijn kamer heb ik geen TV, maar in plaats daarvan een TV kaart in mijn PC gezet.
(WinTV HVR-1300)

Deze TV kaart heeft o.a. een S-Video input, en een Composite Video (Gele stekker) en Line in aansluiting.
(Wist niet van te voren dat dit model TV kaart alleen maar in Line in had)

De TV setup box heeft echter een composite audio (rode en witte stekker) als output. Ik moet dus die 2 audio stekkers omzetten naar een Line in.

Leek in eerste instantie geen probleem, via een doe het zelf zaak heb ik een stekkertje gekocht dat de rode en de witte stekker omzet naar 1 zwarte stekker. Vervolgens met een verleng stekkertje de zwarte stekker omgezet naar een 3.5mm line in plug.

Na het inpluggen bleek echter dat die conversie stekker zowel het linker als rechter kanaal op het linker kanaal gooit. Met als resultaat dat ik maar op 1 speaker geluid heb. Op zich is dit wel kijkbaar, maar niet ideaal. Als ik ooit iets wil opnemen is het zeker vervelend.

Iemand die raad weet? Moet ik het signaal van de composite audio op een andere manier omzetten naar de line in? Of is het onmogelijk? Valt er met software iets te doen?

Zit redelijk met mijn handen in mijn haar, dus hoop dat iemand meer verstand er van heeft dan ik.

[Firestorm]

Mag ik je vragen om het één en ander te verduidelijken met plaatjes, want hier kan ik geen wijs uit worden.

[AgitoM]

Natuurlijk:

Ik ben een TV Box met als audio output een Composite audio zoals op dit plaatje te zien is:
http://p.gzhls.at/226695.jpg

Echter mijn TV Kaart heeft alleen maar een Line In:
http://gdrbughy.files.wordpress.com/2009/07/line_in.jpg
(Niet mijn computer)

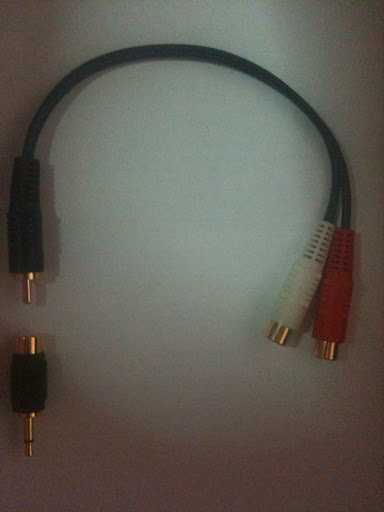

Tussen de TV Box kabel en de TV Kaart Line In, heb ik de volgende kabeltjes zitten:
http://picasaweb.google.c...eYERjTU4Q?feat=directlink
(Dit zijn mijn daadwerkelijke kabeltjes)

Probleem:
Alhoewel ik audio heb, lijkt het linker en het rechter kanal beide door de linker speaker te spelen. Uit de rechter speaker komt dus geen geluid.

[Nic]

Je hebt een mono tulp-splits-kabeltje en een mono 3,5mm jack verloopje, die zijn daar niet voor bedoeld... Je moet een stereo kabel hebben van 3,5mm jack naar 2x tulp, en dan gaat het werken. Te koop op iedere straathoek (zo ongeveer).

En een eenvoudig verloopje van 3,5mm stereo male naar 2x tulp female kan ook.

Iets als hieronder inderdaad. Of zoeentje kan ook:

[ Voor 42% gewijzigd door Nic op 03-07-2010 19:29 ]

[blobber]

zoiets (met ^^ dus hehe)

[ Voor 9% gewijzigd door blobber op 03-07-2010 19:30 ]

[AgitoM]

Hartelijk bedankt allemaal. Weet nu inderdaad waar het probleem zat.
Zal morgen eens gaan rondkijken of ik een juiste kabel kan vinden.

Ik weet dat het in Nederland makkelijk is, zit zelf in Singapore. Hier heb je helaas bijna geen winkels die onderdelen en kabeltjes verkopen. (Hoofdzakelijk allemaal 13 in een dozijn winkels met dure luxe kant en klaar producten). Maar goed, 1 winkeltje ergens in dit land moet voldoende zijn. :-)

Nogmaals allemaal bedankt!

[blissard]

Ik ben er nooit geweest, dus ik geloof je direct en onvoorwaardelijk. Maar er is dus in Singapore geen elektronica-onderdelen handel te vinden? Ik dacht dat ze het daar uitgevonden hadden.

[AgitoM]

In de grote winkelcentra is het bar slecht gesteld met electronica zaakjes, zoals ik zei, met name een hoop kant en klare producten. Losse onderdelen en hardware worden minder verkocht. Voorbeeldje, de betreffende computer winkels verkopen 20 verschillende USB TV sticks, maar geen enkele interne TV kaart. Heb er uiteindelijk een gevonden in een klein winkeltje op een achteraf lokatie.Die moet je maar net weten te zitten.

Maar goed, zal vast wel ergens te vinden zijn, kost alleen wat meer moeite.

[ShitHappens]

Bij mij zat er één gratis bij m'n XBOX360 Elite, dacht daar ook meteen aan bij het lezen van je probleem.
Via internet geen optie?

[FeaR]

Zie je ook het verschil tussen het wat je moet hebben en het verloopje wat je hebt?

De zwarte ring op de 3,5mm male plug geeft het aantal kanalen aan wat er over de jack heen gaat. Jij hebt er eentje met één zwarte ring en die je moet hebben heeft er dus twee. Wel apart dat je er eentje hebt die mono is, want die zie je echt niet veel meer. Denk dat het ook eerder een kwestie van pech hebben is dat je net deze versie getroffen hebt...

[AgitoM]

Bedankt allemaal heb uiteindelijk zo'n plug kunnen vinden:
http://www.mnm-computers....s/Audio/2xTulp-1xJack.jpg

En het werkt prima, heb nu goed stereo geluid.

Nogmaals bedankt allemaal!
