Dit wordt alweer mijn tweede zelfbouw post. (zie hier andere zelfbouw post)
Tot op heden heb ik enkele jaren gebruik gemaakt van de CH3SNAS van Conceptronic, welke overigens nu nog steeds prima bevalt.
Echter wilde ik toch meer snelheid, stabiliteit en vrijheid met betrekking tot mijn netwerkopslag. Snelheid was een van de belangrijkste punten om zelf iets te gaan bouwen. De Conceptronic NAS haalt maar een throughput van ongeveer 20mb, en dat terwijl deze op gigabit geconnecteerd is.
Dus wezen sjoppen in de wereld-wijde-winkel naar een behuizing en onderdelen.
Bij conrad.nl een 19” behuizing gevonden, standaard formaat 19” breed en maar 30cm diep dus deze moet precies in mijn ¼ 19” kast passen. Ook nog even de onderstaande onderdelen besteld bij cool-prices.nl om het af te maken. Harde schijven heb ik natuurlijk allemaal nog, uit mijn vertrouwde CH3SNAS. 2x2TB, 2x1,5TB en 2x1TB = 9TB totale opslag.
Tussendoor ook nog even in Visio een globale tekening/plattegrond gemaakt hoe alles in elkaar moet gaan passen.
En dan aan de slag, eerst de behuizing uit elkaar gehaald zodat de gaten aan de achterkant netjes met een ijzerzaag uit het plaatstaal gezaagd konden worden. Dit ging allemaal redelijk goed, helaas niet helemaal kaarsrecht .... ach.
Dan puzzelen met het plaatsen van de gaten in de onderkant om de voetjes voor het mobo te plaatsen. Dit was bij mijn vorige project ook al een redelijk probleem omdat het uitmeten zeer lastig is, ben namelijk nogal ongeduldig.
Toen dit eenmaal klaar was de gaten geboort voor het kunnen bevestigen van de steunen voor de schijven. Dit zijn steunen welke gebruikt worden om netwerk apparatuur op te hangen in een 19' kast, heel handig.
Per steun kunnen er 3 schijven geplaatst worden, zitten ze wel strak op elkaar wat volgens mij niet bevordelijk is voor de warmte afgifte rondom de schijven. vandaar deze eerst maar met wat ruimte in de beugels geplaatst. Kan altijd later nog meer schijven er in hangen, ruimte zat.
Het bevestigen van de PSU ging eigelijk vrij eenvoudig, gaatje boren en vast schroeven.
Ook het bevestigen van de LED lampjes en de aan/uit schakelaar (welke overigens niet de schoonheidsprijs verdient) aan de voorkant ging prima. Heb alleen moeten solderen om de kabels goed en lang genoeg te krijgen in de kast. Via een omgebouwde USB kabel deze aangesloten op de pins van het mobo.
Nu we het toch over kabels hebben, natuurlijk had ik niet ingeschat dat de lengte van de PSU kabel naar het mobo te kort zou zijn, hier heb ik dus nog een verlengstuk tussen moeten zetten.

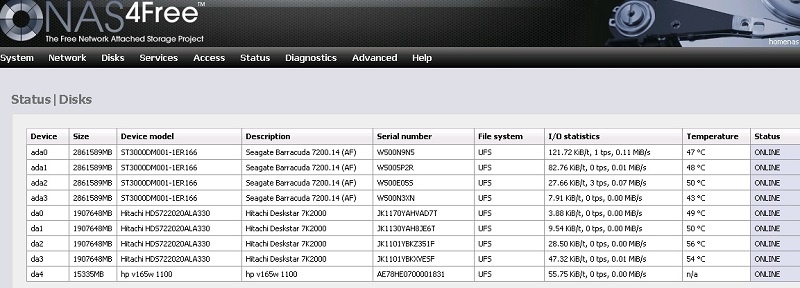

Configuratie
1TB gebruikers DATA op RAID1
4TB ruimte voor films
3TB ruimte voor backup, vmare, downloads etc.
FeeNAS
Tot op heden heb ik enkele jaren gebruik gemaakt van de CH3SNAS van Conceptronic, welke overigens nu nog steeds prima bevalt.
Echter wilde ik toch meer snelheid, stabiliteit en vrijheid met betrekking tot mijn netwerkopslag. Snelheid was een van de belangrijkste punten om zelf iets te gaan bouwen. De Conceptronic NAS haalt maar een throughput van ongeveer 20mb, en dat terwijl deze op gigabit geconnecteerd is.
Dus wezen sjoppen in de wereld-wijde-winkel naar een behuizing en onderdelen.
Bij conrad.nl een 19” behuizing gevonden, standaard formaat 19” breed en maar 30cm diep dus deze moet precies in mijn ¼ 19” kast passen. Ook nog even de onderstaande onderdelen besteld bij cool-prices.nl om het af te maken. Harde schijven heb ik natuurlijk allemaal nog, uit mijn vertrouwde CH3SNAS. 2x2TB, 2x1,5TB en 2x1TB = 9TB totale opslag.
| Aantal | Omschrijving | Prijs (€) |
| 1 | 19” behuizing | 75 |
| 2 | 80mm ventilator | 10 |
| 2 | 80mm ventilator filter | 6 |
| 6 | S-ATA kabels om een hoekje | 15 |
| 1 | Drukschakelaar (aan/uit) | 1 |
| 2 | LED’s voor HD en power | 4 |
| 2 | USB kabels voor aansluiten pwr, hdd en on-switch | 5 |
| 1 | Gigabyte GA-D5014D | 80 |
| 1 | Chieftec 300W PSU | 32 |
| 1 | 1gb geheugen | 20 |
| 1 | 1gb IDE flash module | 15 |
| 1 | stelpost overig materiaal | 15 |
| Totaal | 278 |
Tussendoor ook nog even in Visio een globale tekening/plattegrond gemaakt hoe alles in elkaar moet gaan passen.
En dan aan de slag, eerst de behuizing uit elkaar gehaald zodat de gaten aan de achterkant netjes met een ijzerzaag uit het plaatstaal gezaagd konden worden. Dit ging allemaal redelijk goed, helaas niet helemaal kaarsrecht .... ach.
Dan puzzelen met het plaatsen van de gaten in de onderkant om de voetjes voor het mobo te plaatsen. Dit was bij mijn vorige project ook al een redelijk probleem omdat het uitmeten zeer lastig is, ben namelijk nogal ongeduldig.
Toen dit eenmaal klaar was de gaten geboort voor het kunnen bevestigen van de steunen voor de schijven. Dit zijn steunen welke gebruikt worden om netwerk apparatuur op te hangen in een 19' kast, heel handig.
Per steun kunnen er 3 schijven geplaatst worden, zitten ze wel strak op elkaar wat volgens mij niet bevordelijk is voor de warmte afgifte rondom de schijven. vandaar deze eerst maar met wat ruimte in de beugels geplaatst. Kan altijd later nog meer schijven er in hangen, ruimte zat.
Het bevestigen van de PSU ging eigelijk vrij eenvoudig, gaatje boren en vast schroeven.
Ook het bevestigen van de LED lampjes en de aan/uit schakelaar (welke overigens niet de schoonheidsprijs verdient) aan de voorkant ging prima. Heb alleen moeten solderen om de kabels goed en lang genoeg te krijgen in de kast. Via een omgebouwde USB kabel deze aangesloten op de pins van het mobo.
Nu we het toch over kabels hebben, natuurlijk had ik niet ingeschat dat de lengte van de PSU kabel naar het mobo te kort zou zijn, hier heb ik dus nog een verlengstuk tussen moeten zetten.
Configuratie
1TB gebruikers DATA op RAID1
4TB ruimte voor films
3TB ruimte voor backup, vmare, downloads etc.
FeeNAS
