Waar zit het scheidingsfilter op dit versterker PCBtje?

[ThinkPad]

Ik heb een kistradio gebouwd met 2 tweeters en een subwoofer uit een oude Medion surround set.

De subwoofer had een eigen versterker, een TDA1519C

Maar dat PCBtje werkt voor geen meter samen met m'n TA2024 (die ik voor de tweeters gebruik), als ik namelijk m'n TA2024 versterkertje tegelijk met dit versterkertje aansluit op het output signaal voor m'n signaal, dan valt of de subwoofer weg, of m'n TA2024 (dit alles met een hoop gekraak e.d.)

Als ik beide versterkers op een eigen accu aansluit werkt het zonder problemen.

Ik wil eigenlijk nog een 2e TA2024 halen om m'n subwoofer aan te sturen (TA2024 is ook zuiniger). Maar op dit PCBtje zit ook ergens een scheidingsfilter, want als ik nu de TA2024 op de subwoofer aansluit komen gewoon alle tonen eruit. Bij dit PCBtje alleen de lage tonen.

Maar ik heb geen idee welk gedeelte het scheidingsfilter is

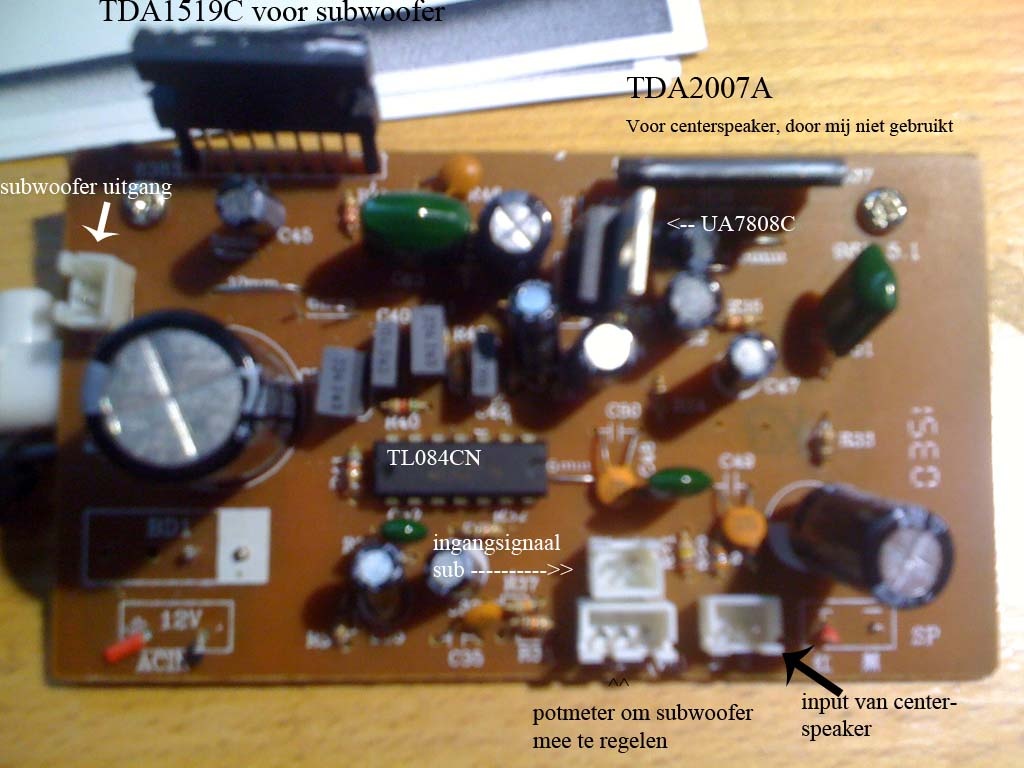

Bovenkant:

Klik voor groter

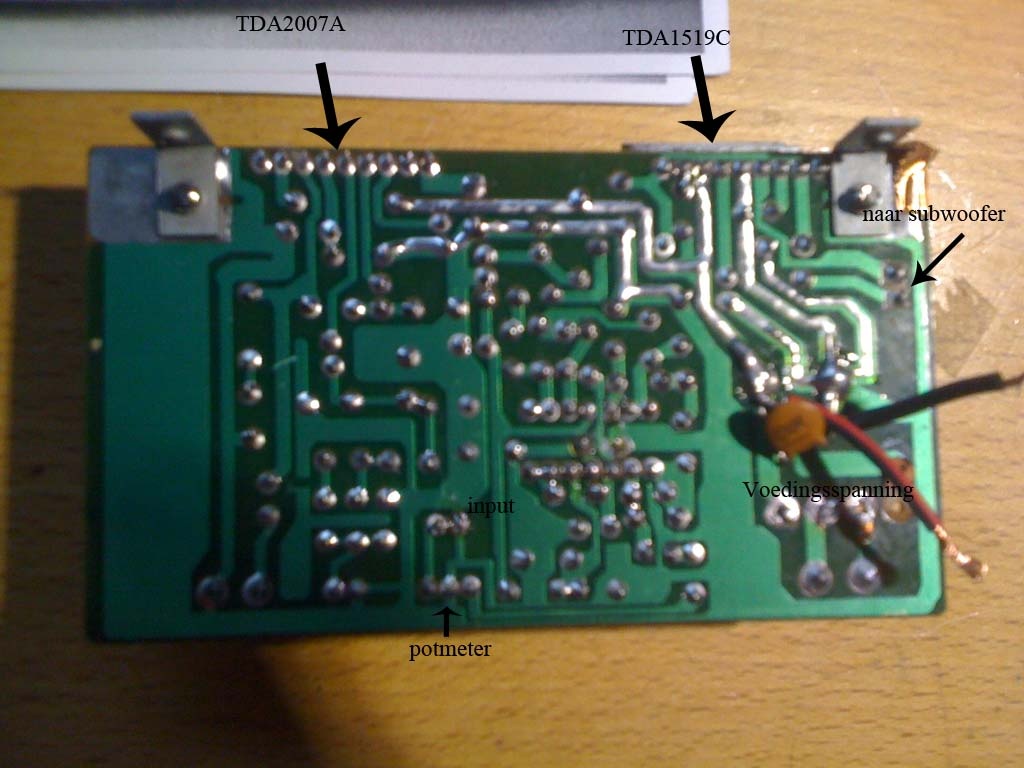

Onderkant:

Klik voor groter

Excuses voor de wazige foto's, iPhone is blijkbaar niet zo goed in macro foto's maken

[ Voor 10% gewijzigd door ThinkPad op 08-05-2010 16:06 ]

[Verwijderd]

die TL084 zal wel als lowpass filter geschakeld zijn. Zo'n schakeling ziet er zo uit:


Zo'n filtertje maken is opzich niet moeilijk, maar een line-niveau subwoofer filter heb je al voor 15 euro:
http://www2.conrad.nl/goto.php?artikel=379725

[peeter123]

Je kunt ook zelf je eigen LC Filter maken die alles boven de 120Hz 2de orde afkapt. Die zet je dan voor je eindversterker. Moet ook niet zo moeilijk zijn. Een RC filter kan zelfs ook nog maar dan is je afzwakking niet zo heel erg groot boven die 120Hz (of welke Fcut je dan ook wilt). Dan hoef je ook niet deze print te reverse engineeren

Zie ook deze site.

Verder kun je inderdaad ook nog actieve filters maken zoals hierboven ook al is aangegeven. Daar kun je eventueel ook dit programma voor gebruiken

[ Voor 29% gewijzigd door peeter123 op 08-05-2010 16:25 ]

[ThinkPad]

Thanks mannen

Ik zat met Paint even de sporen over te trekken om te kijken waar alles naar toe liep, en kwam inderdaad bij die TL084 uit.

En peeter123, bedankt maar dat is echt te hoog gegrepen voor mij

[ThinkPad]

Ha, het is gelukt.

Ik heb het signaal afgetapt voorrdat hij de TDA1519C in ging. Als ik dat signaal aan m'n TA2024 voer krijg ik alleen maar lage tonen eruit

offtopic:
Scheiße, dubbelpost
