led zaklamp (NF-801V)

[vdbeke]

Ik was op DX aan het kijken voor een led zaklamp (niet direct om te kopen) en kwam de volgende tegen:

NF-801V

Er wordt gebruik gemaakt van een highpowerled, maar nu vraag ik me af hoe deze zijn warmte kwijt kan. En gaat dit dan niet ten koste van de levensduur van de led?
Ik heb in het verleden eens een artikel gelezen over zaklampen met highpowerleds en daar werd gesproken over een verminderde lichtintensiteit na een paar minuten gebruik. En dit was dan waarschijnlijk te wijten aan de opwarming. Heeft iemand ervaring met zaklampen met highpowerleds?

[DeKemp]

De lamp is gemaakt van alluminium, de hele lamp is dus in feite een heatsink.

[Xander]

Zo lang je zo'n lampje in je handen houdt kan 'ie z'n warmte prima kwijt (aan die hand, dus ). Testen hoe lang het ding op een batterijlading werkt door hem gewoon op je bureau neer te leggen, zonder iets van een constante luchtstroming, zou wel eens tot oververhitting kunnen leiden en dat kan de LED in theorie permanent beschadigen ja. De betere lampjes zijn daar volgens mij tegen beveiligd, maar met normaal gebruik zul je er sowieso niet snel last van hebben.

vdbeke schreef op vrijdag 23 april 2010 @ 21:15:
Ik heb in het verleden eens een artikel gelezen over zaklampen met highpowerleds en daar werd gesproken over een verminderde lichtintensiteit na een paar minuten gebruik. En dit was dan waarschijnlijk te wijten aan de opwarming. Heeft iemand ervaring met zaklampen met highpowerleds?

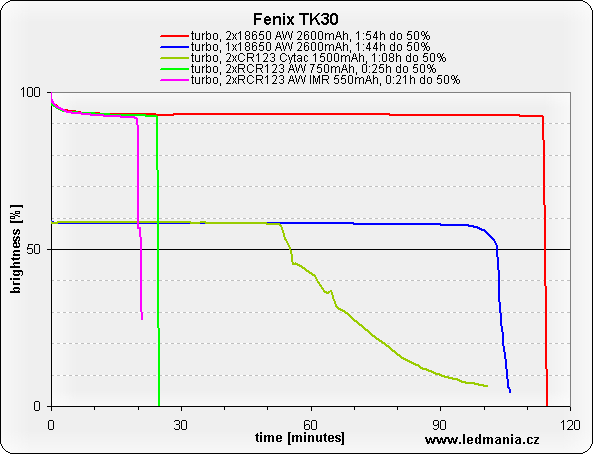

Daar heb ik ervaring mee ja, en wat jij schrijft speelt bij mijn zaklampen helemaal niet. Hier een grafiekje van één van mijn lampen, waarin de helderheid tegen de tijd is uitgezet:



Geen idee hoe dat lampje van DX het doet. Ik zou nooit een lampje van DX kopen als er geen reviews bij staan. Zo'n Q2 led is overigens al lang achterhaald.

[Cheezus]

Je ziet toch juist heel duidelijk dat de intenstiteit in de eerste minuten afneemt? Het is een bekend verschijnsel dat de effecientie van een LED lager wordt bij hogere temperaturen.
Of die <10% met het oog te zien is is een ander verhaal.

[Marzman]

Xander schreef op vrijdag 23 april 2010 @ 22:41:
Geen idee hoe dat lampje van DX het doet. Ik zou nooit een lampje van DX kopen als er geen reviews bij staan. Zo'n Q2 led is overigens al lang achterhaald.

Ik doe hetzelfde en zou deze lamp ook niet kopen omdat er geen reviews bij staan. Het probleem is dat DX de specs van de fabrikant krijgt en Chinese fabrikanten specs vaak ter plekke uit hun duim zuigen. Na reviews worden de specs soms wel aangepast, maar zoniet heb je in ieder geval een indicatie over de degelijkheid en lichtopbrengst.

[Xander]

primusz schreef op zaterdag 24 april 2010 @ 10:44:
Je ziet toch juist heel duidelijk dat de intenstiteit in de eerste minuten afneemt? Het is een bekend verschijnsel dat de effecientie van een LED lager wordt bij hogere temperaturen.
Of die <10% met het oog te zien is is een ander verhaal.

Ja, ik zie dat de intensiteit ietsje afneemt (inderdaad, niet zichtbaar ), maar imo heeft dat weinig met de temperatuur te maken. In 5 minuten is het ding nog niet eens handwarm, na die 5 minuten wordt 'ie nog wel warmer maar neemt de lichtopbrengst volgens het grafiekje niet meer af. Ik heb het vermoeden dat dat kleine dipje er niet zit als je niet met 100% volle batterijen start, maargoed, nu ben ik aan het speculeren.

[ Voor 7% gewijzigd door Xander op 24-04-2010 11:04 ]

[vdbeke]

De grafiek van Xander bevestigd mijn vraag grotendeels, de vraag als het nu door de warmte of door iets anders is blijft open.

Ik weet niet of ik de zaklamp koop, ik was voor de lol aan het kijken wat er allemaal op de site stond en kwam dan die zaklampen tegen. Een zeer ruim assortiment aan zaklampen, te veel keus om nog te kunnen onderscheiden welke prijs/ kwaliteit er het beste uitkomt.

[DeKemp]

Gewoon een goed merk kopen, die no-name DX dingen gaan wel eens de driver van kapot. Fenix en Nite-Core zijn wel goede merken en anders kun je nog op candlepowerforums kijken, daar hebben ze er echt verstand van.

[vdbeke]

DeKemp schreef op zaterdag 24 april 2010 @ 22:38:
Gewoon een goed merk kopen, die no-name DX dingen gaan wel eens de driver van kapot. Fenix en Nite-Core zijn wel goede merken en anders kun je nog op candlepowerforums kijken, daar hebben ze er echt verstand van.

Omdat ze op het candlepowerforums redelijk enthousiast waren over het merk sacredfire heb ik de proef op de som genomen en heb ik 2 types gekocht:
NF-05 (1XAA) ongeveer 3 euro
NF-801V (3XAAA) ongeveer 11 euro

Ik kan wel geen vergelijking maken met de duurdere merken, maar ik vind ze beide zeer degelijk opgebouwd. Een zeer stevige aluminium behuizing. Het enige nadeel tot nu toe is dat bij de NF-05 de volledige behuizing "geverfd" is waardoor er een slechte massa was, maar de verf wegkrabben op de schroefdraad doet wonderen. En de NF-05 geeft meer blauw licht terwijl de NF-801V (warm)wit licht geeft.

Foto's zeggen meestal meer als woorden:

telkens als volgt op de foto: NF-801V NF-05 zaklamp van Niels






NF-801V:


NF-05:

[vdbeke]

Nu bleef ik me toch afvragen hoe ze die led koelden, dus heb ik ze allebei maar eens opengemaakt. Voor de geïnteresseerde hieronder de foto's.
De NF-05 heeft geen koeling, de NF-801V heeft wel koeling. Het contactoppervlak van het aluminium is groot genoeg met de behuizing, alleen kan er bijna geen warmte overgaan van de led naar de behuizing. En daar gaat het mis, alle warmte hoopt op en de boel blijft verder opwarmen.
De NF-801V zou ook over een leddriver moeten beschikken, maar ik zie alleen het printje van de setup converter zonder onderdelen.
Nu heeft de praktijk uitgewezen dat de led onvoldoende gekoeld werd, de lens van de led is er afgevallen. Ik ga DX eens mailen, dit lijkt me niet te mogen voorvallen. Ben benieuwd naar hun reactie.

NF-05:



schema van de ingebouwde step-up converter:

(een standaard schema, niet veel bijzonders dus)

NF-801V:

[Sprite_tm]

Damn, dat geeft wel mooi het verschil aan tussen no-name en de wat betere merken zaklampen. Ik had zelfs van de Chinezen niet verwacht dat ze een high-power-led zonder koeling zouden runnen eigenlijk

[vdbeke]

Er is koeling voorzien, maar slecht uitgevoerd. Het aluminium blokje hadden ze gedeeltelijk massief moeten maken. Twee gaatjes erin voor de led aan te sluiten en dan was er denk ik wel genoeg koeling geweest.

[vdbeke]

Ik heb DX ondertussen gemailed en ze zouden me een nieuwe opsturen. Nu nog iemand vinden die me een stukje aluminium kan draaien, zodat ik de koeling deftig kan maken.

[vdbeke]

Ondertussen heb ik een nieuwe zaklamp mogen ontvangen van DX en heb ik de koeling aangepast zodat deze wel voldoet.




Ik heb het terug gemonteerd en het een half uurtje laten proefdraaien en de led wordt handwarm, dus dit lijkt me nu wel voldoende. Die chinezen toch.
