ventilatoren aansluiten op moederbord

[conara]

Beste,

Ik heb even een vraag over mijn systeem -> Ik wil de ventilatoren aansluiten op mijn Asrock P55 extreme. Nu zitten er wel connectors (noem je dat zo?)op alleen zijn dat niet de zelfde als mijn ventilatoren.

ventilatoren hebben een brede aansluiter met 4 pinnetjes -> 2 die standaard in de kast zaten. 1 heb ik er bij gekocht en die heeft wel een normale maar daar zit ook zo'n raar verloopje bij waardoor er een zelfde stkker ontstaat + klein ander stekkertje. [url=klikker]http://www.megapc.com.au/pics_product/TriCool_80.jpg[/url] zo'n stekkertje

op moederbord zitten ->
cha-fan1 -> 4pinnetjes
cha-fan2 -> 3 pinnetjes
cha-fan3 -> 3 pinnetjes
PWR-fan1 ->3 pinnetjes (geen idee wat dat is)

Iemand enig idee hoe ik dit moet oplossen?

[friggler]

die 4 pins kleine stekkertjes kunnen gewoon op de 3 pins aansluitingen op je moederbord (als het goed is).

[conara]

Dat is juist het probleem het past niet. Nu heb ik ook even gekeken naar mijn voedingskabels. Daar past die wel tussen zeg maar. want is een stekker (vrij groot) die op de stekkerpast van een van de voedingskabels. Alleen op de voedings kabel staat HDD/DVD. Kan ik hem daar gewoon tussen zetten?

[Verwijderd]

je linkje is dood.

Ik denk dat je een molex aansluiting hebt. Je kan hem daar gewoon op aansluiten. Nadeel is wel dat je geen fancontroller hebt, dus je kan hem alleen op 100% laten draaien. Hiervoor kan je wel een fancontroller kopen, Als je dat niet wilt kan je ook gewoon die conectors losknippen en aan het moederbord aansluiten, solderen ofzo, één zwarte draad kan je dan loslaten, dat is niet erg.

[Trucker Her]

Je kunt een verloopje van molex naar 3 pins fan kopen.

[M2M]

ten eerste heb het linkje verkeerd om zitten. Je moet de tekst typen, selecteren, op het linkknopje drukken en daar de link in plakken. Zoals het er nu naar uit ziet heb je de link geplakt, geselecteerd, op de link knop gedrukt en tekst getypt. Een kleine edit zal dat in ieder geval fixen.

Daarnaast, is het misschien handig wat foto's te maken en hier neer te planten. (foto's van de connectors en foto's van de aansluitingen op je moederbord, hoewel niet geheel noodzakelijk)

En als je een plaatje googled van een molex connector, dan zul je zien dat dat het plaatje van je link is.

(waarbij het niet verstandig is beide stekkertjes aan te sluiten. aansluiten: óf op het moederbord, óf aan de molex.)

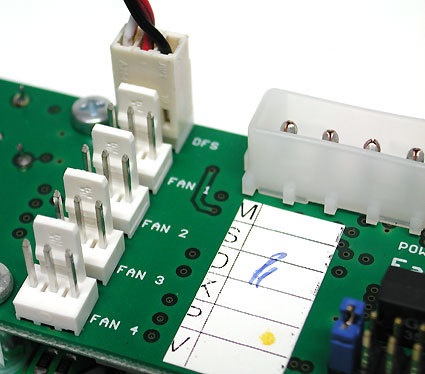

edit: fanconnectors op je moederbord komen doorgaans in twee smaken, 3 pins en 4 pins. (en in wat zeldzamere gevallen een 2-pins connector, voornamelijk gebruikt op videokaarten). een standaard fan connector zie je hier:


Een standaard 4 pins fan connector zie je hier:


Stekkertjes met 3 of vierpins zijn onderling uitwisselbaar, met het kleine verschil dat een 4-pins connector nog een extra kabeltje heeft om de fanspeed te regelen. Met een 3-pins connector is dat namelijk enkel mogelijk door voltageverandering.

[ Voor 43% gewijzigd door M2M op 10-04-2010 08:22 ]

[jan99999]

Mijn gigabyte moederbord heeft voor de "cpu fan" een 4 pin aansluiting, maar daar heb ik een 3 pin aangesloten.
Dit moet wel bij mijn gigabyte in de bios veranderd worden, dus pwm(is 4 pin) of voltage(3 pin) regeling in de bios veranderen.
De andere fan aansluitingen zijn bij mij 3 pin.
Alleen de cpu fan is te regelen via moederbord of software.

Verder heb je fans met aansluiting zoals vroeger de harde schijven, dus een grote stekker met 4 kabels. Deze kun je direct op de voeding aansluiten. Indien je op het moederbord wilt aansluiten moet je verloopkables gebruiken of gaan solderen. En misschien een zalmate2 kopen zodat je ook de snelheid kan regelen.

http://www.ikbenstil.nl/ hier vind je veel kabels indien je iets wilt wijzigen.

Uit de wiki:
Fan connector

The standard connectors for computer fans are

3-pin Molex connector KK Family
This connector is used when connecting a fan to the motherboard or other circuit board. It is a small thick rectangular in-line female connector with two tabs on the outer-most edge of one long side. The size and spacing of the pin sockets is identical to a standard 3-pin female IC connector. The three pins are used for ground, +12 V power, and a tachometer signal. Molex Part number 22013037.

4-pin Molex connector KK Family
This connector is compatible with the 3-pin version, with the additional pin used for a pulse-width modulation signal to provide variable speed control.[7]

4-pin Molex connector
This connector is used when connecting the fan directly to the power supply. It consists of two wires (red/12V and black/ground) leading to and splicing into a large in-line 4-pin male-to-female Molex connector.

[ Voor 59% gewijzigd door jan99999 op 10-04-2010 09:08 ]

[conara]

Oké ja ik heb ze nu aangesloten op de voeding. op een HDD/DVD (van de voeding). Dit is toch gewoon mogelijk, het past wel

[Verwijderd]

Dit is het plaatje uit de link van de openingspost.

Dit is het moederbord.



Als de ventilatortjes heel hard gaan ronddraaien als de computer aangaat en als ze bijna geen geluid maken zijn ze waarschijnlijk goed aangesloten.

In het bios en met speedfan zijn de temperaturen te controleren.

Er staan aanwijzingen over de aansluitingen van de ventilatortjes in de handleiding.

Op de website van Antec staat:

3-pin and 4-pin power connectors provide convenient connections to your motherboard or power supply

Waarschijnlijk kan er gekozen worden tussen de aansluiting op het moederbord of de aansluiting aan de voeding. Bij de aansluiting op het moederbord is regulering van de snelheid van de ventilator mogelijk.

http://www.antec.com/Believe_it/product.php?id=MTkxNQ==

Er is ook een handleiding van de ventilator.

http://www.antec.com/pdf/manuals/tricool_install.html

Volgens de handleiding is er ook een stekkertje met 1 kabeltje, dat in het moederbord gestoken kan worden als de ventilator op de voeding wordt aangesloten en dat de snelheid regelt.

[ Voor 161% gewijzigd door Verwijderd op 10-04-2010 12:45 ]

[conara]

Ja, 2 ventilatoren zaten bij de kast -> die zitten nu direct aan de voeding -> dat past. En andere ventilator zat een "normale" aan + een verloopje voor naar de voeding deze heb ik echter gewoon aangesloten op het moederbord.

Nog een vraag. over de achtpin connector (voor de processor?) die zit helemaal rechts op de afbeelding (wit) plaatje moederbord zie de post voor mij. Nu heb ik 2x een 4 pins connector echter willen deze er niet helemaal in. ze zitten wel maar licht scheef. mijn vraag zit dat goed of moeten ze verder er in? (als foto nodig is dan zal ik die even maken). En als laatste als er iets niet goed is aangesloten gaat dan het moederbord kapot of?

[Verwijderd]

Er is een mogelijkheid, dat de twee stekkertjes met 4 pinnetjes omgewisseld moeten worden. De twee stekkertjes kunnen maar op 1 manier in de contrastekker gestopt worden. Als 1 stekkertje geen stroom doorgeeft doet de processor het niet. De twee stekkertjes horen helemaal in de connector geduwd te worden. Foto's van de stekkertjes, de connector en de onderkant van de stekkertjes kunnen helpen bij het geven van aanwijzingen. Het is een kwestie van goed kijken naar de rondjes en vierkantjes en voorzichtig passen en daarna met gepaste drang duwen.

Het systeembord kan defect raken door veel verschillende oorzaken. De meeste aansluitingen zijn zo ontworpen, dat ze slechts op 1 manier passen.

[ Voor 11% gewijzigd door Verwijderd op 10-04-2010 13:53 ]

[conara]

Ja nog een probleem...

alleen is die power-led 3 pins terwijl de plaats waar ze moeten zitten maar 2 pinnen bevat. (asrock moederbord, volgens google zijn er meerdere mensen met dit probleem.

http://www.intel.com/supp.../noboot/images/fpanel.jpg

wat moet ik nu doen?

[Tomfish]

2boris schreef op zaterdag 10 april 2010 @ 17:59:
Ja nog een probleem...

alleen is die power-led 3 pins terwijl de plaats waar ze moeten zitten maar 2 pinnen bevat. (asrock moederbord, volgens google zijn er meerdere mensen met dit probleem.

http://www.intel.com/supp.../noboot/images/fpanel.jpg

wat moet ik nu doen?

pennetje een stukje omzetten?

[MadMarky]

Je moet nu je powerled missen?
Veel kasten hebben zowel een 2-pins als een 3-pins connector hiervoor, die van jou kennelijk niet?

[ Voor 60% gewijzigd door MadMarky op 10-04-2010 18:04 ]

[Verwijderd]

Het stekkertje van het aan/uit-lampje in de lengte voorzichtig doorknippen of doorsnijden en de twee helftjes over de 2 pinnetjes van het systeembord schuiven werkt waarschijnlijk wel.

[ Voor 22% gewijzigd door Verwijderd op 10-04-2010 20:09 ]
