HTPC Mod

Dit word onze tweede casemod (Onze eerste casemod staat niet op Tweakers.net). Bij deze casemod hebben wij een Midtower-PC in 2en gezaagd en willen wij er een HTPC van maken met waterkoelingselementen.

Hardware

-A8N-SLI Premium
-Amd Athlon 4200+ @ 2.2ghz
-DVD drive
-380watt Coolermaster
-160GB HDD van WD
-4x 512MB DDR geheugen

To do lijst

-Bovenkant erafzagen (al gedaan)
-Bovenkant erop lassen (al gedaan)
-Spuiten
-Frontje bewerken (al gedaan)
-Waterkoeling toevoegen
-Window toevoegen
-Fans bevestigen
-Gaten dichtmaken met alluminium
-Sidepanels maken
-Manier vinden om het moederbord erin te kunnen doen (tips zijn welkom)
-Gaten boren voor fans

De kast

Bovenste gedeelte afgezaagd:


Afgezaagde bovenkant:


Mock-up:


Het frontje voor het bewerken:


Het frontje na het bewerken:



Updates zullen volgen, want maar niet snel want wij zijn niet vaak bij elkaar en kunnen we er niet aan werken.


Djmaddox en Djthase

[ Voor 0% gewijzigd door DjThase op 02-03-2010 19:05 ]

[_ferry_]

Het zijn nog niet heel veel foto's om te beoordelen, maar ik zal hem in behandeling nemen. Kijk ook als het kan even naar het formaat van de foto's.

[_ferry_]

En akkoord

[DjThase]

Bedankt! we zullen waarschijnlijk vandaag nog updates posten!

[Djmaddox]

Update 1

We hebben de bovenkant eraan vast gelast en ook een extra steunbalkje gemaakt.

Alle foto's zijn klikbaar!

Steunbalkje:



Afgezaagde frontje erop:



Voeding en DVD drive erin:

[Verwijderd]

Whaha lache idee deze ga ik zkkr wel volgen. bn benieuwd wat eruit komt

[DjThase]

goed dat je lekker positief bent we moesten eigenlijk wel best lang nadenken wat we nou voor casemod zouden doen dit kwam er uit

[Xenomorphh]

Ga je die verkleurde gele voorkant vervangen voor iets unieks of hou je deze?

[Djmaddox]

Xenomorphh schreef op maandag 01 februari 2010 @ 21:37:
Ga je die verkleurde gele voorkant vervangen voor iets unieks of hou je deze?

Nou, we weten het nog niet precies. Waarschijnlijk gaan we hem bewerken en dan spuiten.

[natasdiamon]

Gaaf! en gooi direct die lelijk voorkant eensch weg,

dit frame leent zich voor een strakke alumium behuizing, misschien een idee? dus elke zijde bekleden met een matzwarte plaat aluminum.

het gelaste gedeelte ziet er strak uit! *bookmarked

[Krentenbol]

Ziet er gaaf uit zo! Geen standaard vorm, maar toch niet direct schreeuwerig zodat je er alle kanten mee op kan

[DjThase]

ja het frontje gaan we natuurlijk niet zo laten ik bedoel kijk nou alleen al ey
anders zou hij gelijk de hele case verneuken

[Knetterhard]

Ziet er leuk en strak uit, ben benieuwd wat de uitkomst word

[Bart_GR]

Ziet er leuk uit , succes en maak er wat moois van ! (vooral van het frontje )

[danielkraak]

Erg leuk. Ben echt benieuwd nu hoe het gaat worden als hij beplaat is.

[Verwijderd]

Erg origineel idd. Hoe kun je nu makkelijk je moederbord erin doen? Of zit er een uitschuifbare tray in? of een andere sneaky manier die ik nie zie:P

[DjThase]

Djmaddox schreef op zaterdag 30 januari 2010 @ 19:16:

To do lijst

-Manier vinden om het moederbord erin te kunnen doen (tips zijn welkom)

[MPeek]

djthase schreef op vrijdag 05 februari 2010 @ 08:22:
[...]

Zo moeilijk is dat toch niet? Gewoon verticaal erin steken en dan langzaam draaien terwijl je hem er steeds dieper in duwt. Ik zou dan gewoon het moederbord vast pakken bij het I/O gedeelte en dan proberen te doen wat ik zei. En anders het mobo tray eruit zagen, moederbord erop doen en dan weer vast lassen.

[DjThase]

ja maar opzich wordt dat wel moeilijk met een beetje grote cpu cooler

[YannickH]

waterkoeling is klein.... kost wel wat.
Of zet de koeler er pas op als het moederbord er al in zit?

Ik weet zeker dat bijv de backplates van thermalright evenals die van swiftech vastgeplakt worden aan de achterkant van het moederbord. Beetje voorzichtig doen met de eerste stukjes van de schroeven, en je zit gebakken

Maak er iig wat mooi's van jongens, die lasnaden zien er opzich best goed uit, ik hoop dat dit ook gaat gelden voor de rest van jullie project, want het heeft flink wat potentie!

[MorosMyrddin]

mss beter het bovenste gedeelte van de kast (dat je vast laste) via een scharnier systeem vast gezet, zodat je die kon openklappen, het enige die boven zit zijn toch maar, optische schijven en voeding zeker, de draden kunnen mooi mee "scharnieren".

[DjThase]

Update 2

(een kleintje)

alle foto's zijn klikbaar

wat heb ik gedaan: gewoon simpel een fan gemod hier een paar foto's
Voor het modden: (was vergeten foto's te maken )

Na als hij uitstaat:

Na als hij aanstaat


@YannickH
wij zijn niet van plan om deze hardware vast te gebruiken misschien willen we de case zelfs verkopen dus dan is het niet erg handig om het erin plaatsen v/h mobo heel moeilijk te maken

[ Voor 10% gewijzigd door DjThase op 12-02-2010 16:57 . Reden: paar zinnen vergeten :P ]

[Djmaddox]

Update 3

(eindelijk, ja)

Een nieuw frontje gemaakt en een grote plaat plexiglas binnengekregen.

Plexiglas:

Even in het nieuwe frontje boren:



Nieuwe frontje erop:



Nieuwe frontje erop:


We moeten hem nog wel afwerken, de onderste 5.25 bay is nu namelijk niet bruikbaar en we moeten hem nog opnieuw verven.
Dat was het weer voor nu.

[ Voor 8% gewijzigd door Djmaddox op 28-02-2010 23:10 ]

[AlexanderB]

misschien n praktische vraag, maar krijg je je moederbord enzo nog fatsoenlijk dr in geschroefd? ik zit zelf namelijk soms ook bij mn non standaard formfactor mod te kloten met te weinig ruimte.. (het past prima, maar de waterkoeling wegwerken was ff niet goed over nagedacht, het past net wel/niet) (pomp staat nu op het moederbord, maar ff paar velletjes keukenrol onder gelegd voor de zekerheid)

[DjThase]

ja we gaan waarschijnlijk de bovenkant er weer afchoppen en dan daarna weer op een andere manier vastmaken maar dan vastschroeven dat je iedere keer als je een mobo erin wil doen de bovenkant eraf kan halen

[duifi]

Je zou dat met een scharnier kunnen doen.

[T-!-M]

Ik heb het idee dat het frontje een beetje buigt? Klopt dat?

[DjThase]

dat klopt idd maar ik heb hem nu wel rechtgemaakt hoor er moesten nog een paar bobbels onder het frontje weggeslepen worden

[Djmaddox]

Update 4

Wat gaten gezaagd voor CCFL's en voor een fan:

Ruimte voor CCFL's:


Deze moet natuurlijk nog goed afgewerkt worden met een vijl.

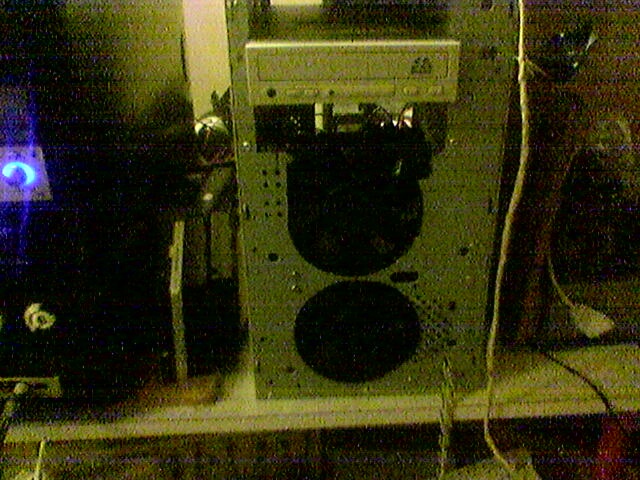

Gat voor een fan:




Fan geinstalleerd:



Dat was het weer voor nu.
Deze moet ook nog afgewerkt worden.

[[Remmes]]

zonde, ziet er echt amateuristisch uit , nog maar even goed doorvijlen dan

[DjThase]

daarom is het ook onze 2de mod

[BGB4rn]

Heb je die gaten met een kettingzaag gemaakt ? of waar mee anders ? het ziet er namelijk nog al uit alsof er een verkeerd soort zaag voor is gebruikt zegmaar.

Of investeer in een dremel waar mee je wel prachtig ronde gaten kan maken in je case

zo zegmaar

[ Voor 47% gewijzigd door BGB4rn op 07-03-2010 20:39 ]

[BGB4rn]

hmmz dubbelpost

[ Voor 95% gewijzigd door BGB4rn op 07-03-2010 20:37 ]

[DjThase]

een decoupeerzaag (ja wel het goede zaagje )

[Verwijderd]

Lijkt wel of wolverine aan de gang is geweest zeg , maar dan nog, interessante mod blijf hem zeker volgen

[boazkl0p]

wow, dit ziet er nogal slecht uit... Als je met de decoupeerzaag een rechte lijn wilt zagen kan je een recht latje inklemmen en daarlangs gaan met de decoupeerzaag.
En met een decoupeerzaag KAN je ook mooi ronde gaten krijgen, maar vooral in metaal vergt dat wat oefening.
Ik hoop dat je alles weer goed kan krijgen, want dit is wel erg zonde van het goede idee en begin.

Ow, en kan je ook nog een keer een foto posten van het rechtgemaakte frontje?

[ Voor 10% gewijzigd door boazkl0p op 07-03-2010 20:48 ]

[chocolade-reep]

Nou nou nou nou nou nou, zo kan hij wel weer. Zo erg is het nou ook weer niet.

[DjThase]

@boazkl0p & Frietjemet
BEDANKT voor de opbouwende kritiek ik vind het niet erg hoor iedereen doet het denkik wel slecht als je alles met de hand doet en voor de 2de X we zullen een foto posten als we de case deels hebben gespoten
om ff te kijken hoe hij er dan uitziet, want alles ziet er beter uit met een zwart kleurtje (wisten jullie trouwens dat zwart eigenlijk geen kleur is )sorry kben in een droge bui

[Fid3lity]

Hmm... djthase Ik neem aan dat de moffen die je huis binnen komen vallen ook hiervoor komen? ^^

_{jij weet wel wat ik bedoel , ben ook in een droge bui}

[ Voor 7% gewijzigd door Fid3lity op 07-03-2010 22:27 ]

[Noxious]

Tjee ik ben echt benieuwd wat hier uit gaat komen zo ben ik ook eens begonnen, maar nooit afgemaakt helaas.

Succes dit soort dingen zijn goed voor je creativiteit

[DjThase]

@blue-tiger

nee niet eens

[Fid3lity]

Noxious schreef op maandag 08 maart 2010 @ 15:53:
Tjee ik ben echt benieuwd wat hier uit gaat komen zo ben ik ook eens begonnen, maar nooit afgemaakt helaas.

Succes dit soort dingen zijn goed voor je creativiteit

Dit soort dingen zijn zéker goed voor je creativiteit, ware het niet dat er véél meer denkwerk vooraf in zit Als dat eenmaal in orde is...

Ben zeker benieuwd wat het gaat worden! Ik zie er wel wat in Overweeg wel om een acrypanel te kopen om daar je CCFL's op te zetten, dan kun je de achterkant wat "ruimer" afwerken!

Oh, ik zag dat je een huge plaat plexy hebt, dat komt wel goed neem ik aan? Blijf 'm volgen!

[DjThase]

dat komt idd goed en btw het is de voorkant

[jaspara]

Misschien moeten jullie even met de dremel erlangs om het gat mooi rond te krijgen, zoals BGB4n al zegt. Ook die "ruimte voor de ccfl's" mag even worden opgeschuurd. Kortom neem wat meer tijd voor het afwerken.

Om het dremelen recht te krijgen kan je er een liniaal langs houden.

btw: Ik zou eerst proberen alle hardware erin te plaatsen, daarna pas de Fans, CCFL's, etc. Probeer te bedenken in welke volgorde je de hardware plaatst.

[ Voor 21% gewijzigd door jaspara op 08-03-2010 18:31 ]

[DjThase]

Djmaddox schreef op zondag 07 maart 2010 @ 19:33:

Deze moet natuurlijk nog goed afgewerkt worden met een vijl.

dat zegt genoeg denk ik en heel erg bedankt voor alle tips

[Djmaddox]

jaspara schreef op maandag 08 maart 2010 @ 18:29:
Misschien moeten jullie even met de dremel erlangs om het gat mooi rond te krijgen, zoals BGB4n al zegt. Ook die "ruimte voor de ccfl's" mag even worden opgeschuurd. Kortom neem wat meer tijd voor het afwerken.

Om het dremelen recht te krijgen kan je er een liniaal langs houden.

btw: Ik zou eerst proberen alle hardware erin te plaatsen, daarna pas de Fans, CCFL's, etc. Probeer te bedenken in welke volgorde je de hardware plaatst.

We moeten nog steeds kijken hoe we het moederbord erin moeten krijgen. Waarschijnlijk zagen we een deel van de kast eruit om hem er daar in en uit te schuiven. Dat uitgezaagde gedeelte moet dan vast gemaakt worden met schroefjes oid.

[DjThase]

Update 5

Goed, ff een algemene update omdat ik tips kreeg om meer foto's te nemen,
vandaag ff niks te doen en initiatief genomen
Dus geen titel bij elke foto ALLEMAAL KLIKBAAR

en nog wat supplies(khad weer es geld )


JA HIJ MOET NOG GESPOTEN WORDEN frontje trouwens ook nog een paar x

[ Voor 15% gewijzigd door DjThase op 10-03-2010 21:21 ]

[Djmaddox]

Ik heb zojuist(1 week terug) rode CCFL's besteld om in de case te doen. Helaas is de TNT ze ergens kwijtgeraakt dus kan het nog wel even duren voordat ik ze heb.
Als ik ze heb zullen we gelijk een update posten!

[BlackWhizz]

AC Ryan sleeving is best wel bagger spul. Je kunt de kabels dr goed doorheen zien.

[chocolade-reep]

Wat raad jij dan aan?

[QinX]

MDPC sleeving, is volgens mij de beste sleeving die er is.

[chocolade-reep]

Maakt het echt uit?

[BGB4rn]

chocolade-reep schreef op woensdag 10 maart 2010 @ 23:14:
Maakt het echt uit?

Ja zeker wel, als je het verschil ziet tussen de standaard sleeving van voedingen en dat spul vraag je je echt af waarom het er om heen zit hoor.

[Fid3lity]

En waar haalt men dat MDPC sleeving?

[boazkl0p]

http://en.mdpc-x.com/

[mezstah]

nevermind

[ Voor 100% gewijzigd door mezstah op 11-03-2010 12:30 ]

[DjThase]

Ja jongens een grote boost in de planning want 4april (zondag) ben ik jarig en heb ik dus weer wat geld

[boazkl0p]

Dus hoe snel het project gaat hangt van je portemonee af? Mijn mod heeft nog maar een tientje gekost ofso Ik jat namelijk alles van mijn vader

[DjThase]

xD dat hangt er idd veel vanaf

[Verwijderd]

MDPC-x sleeve is wel schreeuwend duur, ik was zelf 80 euro kwijt (inclusief tooltje (must!)), heb wel nog wat over gelukkig, het is het overigens wel waard, je ziet er werkelijk niks doorheen, als je die 24pins atx stekker hebt gedaan ben je het wel langzaamaan zat

Heb overigens bijna 24 uur gedaan over de voedingskabels, usb, front i/o fan kabels en nog wat kleine dingetjes, gelukkig heb ik een modulaire voeding dus n paar kabels achterwege gelaten, natuurlijk ook wat kabels verstopt

[DjThase]

Rofl een heel verhaal over hoe duur mdpc is

[chocolade-reep]

Ik had laatst bij HighFlow veel sleeves besteld, was ook al snel tegen de 50 euro aan. Zonder tooltje.

[DjThase]

nou jongens jullie zien dat hij al een tijdje stilstaat, dat heeft een rede:
ik word vanmiddag om 3u opgenomen in het ziekenhuis tot minimaal vrijdag (KUT!)
i.v.m. een darmontsteking dus hij blijft nog wel een tijdje stilstaan

[Krentenbol]

Klote, man! Sterkte ermee

[pindamaster]

beterschap!

[DjThase]

erg bedankt
ik heb nu meer gehoort, ik moet minimaal 6maandenweken (gelukkig is het nog niet zo erg) nog sondevoeding maar dat kan ook thuis maar dan kan ik niet modden ik zeg het wel als ik beter ben

[ Voor 12% gewijzigd door DjThase op 18-05-2010 15:15 ]

[Fid3lity]

Beterschap man!

En vergeet die mod ff Je gezondheid is belangrijker en nu heb je ook ff de tijd om na te denken hoe je straks verder gaat met de mod

[ Voor 82% gewijzigd door Fid3lity op 09-05-2010 13:54 ]

[kronolith]

Beterschap!
