Server in aquarium met olie project

[Verwijderd]

Hoi Allemaal,

Ik volg al heel lang de topics hier,
Heb me nog nooit aangemeld, maar nu wilde ik mijn project<je> ook laten zien.
Hoop dat jullie het leuk vinden en er misschien wat tips in vinden.

Na lang zoeken vond ik een `` aqua`` project hier.
Dat vond ik zo gaaf dat ik dat ``ooit`` ook eens wilde doen.
En 2 jaar later verveelde ik me met de kerstdagen...
Dus de muts op en het schuurtje in

Het begin :

Een proef flesje op de kop getitk met shell odina 917 om een en ander te testen...
Dit blijkt goed isolerend te zijn en is helder, een prima vloeistof dus !!!
Daarna op zoek naar een aqua waar alles ingebouwd kon worden.
Daar in mijn schuurtje wel een en ander verborgen is vond ik ook die nog in een hoek
Toen gezocht naar een achterwand, waar ik tevens de bodem van gemaakt heb.
Dit was misschien niet perse nodig, maar het staat leuk.
En ik heb er later profijt van gehad omdat ik het moederbord erop geschroefd heb.
Dus ik ben begonnen met snijden en op maat maken van de achterwand, en bodem.









Toen dit klaar was ben ik verder gegaan met de demontage van mijn ``server`` en dergelijke toebehoren.
Het hing namelijk al 2 jaar op een armoedig plankje in een kast onder ergens verstoft
Op het plankie zaten mijn raptor 150G een samsung 1000G mijn voeding en MB geschroefd.
De 2 DVD branders had ik destijds in mijn kast uitgefreesd zodat ik toch makkelijk kon branden.

Ik heb het moederbord en de voeding erin gezet,...
Daarna een boven plaat van persplex omdat de HD natuurlijk Niet onder de olie kan
Althans het kan wel,... maar dan ist maar heel even...
Overigens heb ik een schijf getest door middel van de ``luchtgaten`` dichtgekit.
Maar dat gaat niet lang goed... de sealing van de deksel laat door, dus ik hield het voor gezien.
Was een oude testschijf die nu nooit meer roesten zal

Het maken van de persplex plaat was best ff preciesie werk omdat het goed moet aansluiten.
Gezien de rand niet breed is waar deze op rust.
En de HD komt hierop te liggen dus het moet wel stevig zijn!!!



















Na montage van de HD kwam ik tot de conclusie dat ik er maar 1 kwijt kan,
Dus moest even de oude data overgezet worden,
Tevens meteen het MB uitgefrees in het persplex om zo ruimte en stevigheid te creeren,
Even snorren in de doos met Aqua spul waar ik nog een leuk bruggetje vond om de voeding wat te verdoezelen...













En wat zou het bruggetje zijn zonder licht
Want het moet natuurlijk ook een beetje leuk zijn straks als het af is...
De verlichting van de aqua zelf is te licht dus met leds in de weer.....











Toen moest ik de pc aanzetten... tsja,...
Even snel een knopje bijmaken.
En meteen een knopje erin voor de leds, aangezien deze op mijn slaapkamer staat,
Moet ik hem ook even uit kunnen zetten, verlichting technisch gezien dan





En toen Installeren en alles opnieuw configureren,
Eenmaal klaar kon ik hem op mijn slaapkamer zetten en even uitproberen op mijn beamer !!!



















Zo best leuk, de Olie is besteld en onderweg dus die kan er zo in...
Wilde hem eerst even goed uitproberen zo of het naar me zin was,
En meteen dacht ik hmmm wel wat kaal. eigenlijk een plantje erin zou leuk zijn.







Maar ik miste nog wat dus bedacht ik van onder de plantjes aan te lichten met leds....
Dus weer leds gehaald en deze in de plantje verwerkt....









En daarna was het eindresultaat best mooi om zo te zien.
Alles draait perfect, en nu is het enkel wachten op de olie.
Maar voor nu ben ik met dit resultaat best blij :D:D









Even snel kijken hoe warm de schijf wordt
En meteen een klik boven op de schakelaars...
Weer een project ``bijna`` af









Voor de ``zoekers`` onder ons :

Ik weet dat het zoeken naar de juiste olie tijd kost.
Ik heb zelf zoveel gezocht en werd gek van allerlei olieen die aangeprezen werden.
Ik zou aanraden om gewoon te `` proberen ``
Water werkt niet
koelvloeistof wel, MAAR niet onder 220 !!! 12v gaat wel...
Dit heb ik getest met een ventilator en verlichting.
En slaolie werkt ook maar dat vind ik niet mooi. veels te geel. wel weer goedkoop.
Dus uiteindelijk gebruik ik dan Shell Ondina 917 !!!

Verders heb ik gebruikt:
Het Aquarium, een Aqua 40
Stuk persplex
Achterwand
8x rode leds, 10000Mcu
2x groene leds 10000Mcu
Draad 2x0,75mm2 < voor bedraden van de leds >
bruggetje
Plantjes
Olie : Shell Ondina 917

Systeem :

945GCLF2 Moederbord + Intel Atom 330 CPU
2 Gig Geheugen
350W voeding
Samsung 1000G

Gr Pimmers

[Verwijderd]

Prachtig project, ik vrees alleen dat je aquarium enkel waterdicht is, en niet oliedicht,... Volgens mij gaat dat na een tijdje lekken, en dat wil je echt niet in je huiskamer hebben! Dat had je mss beter kunnen testen voor je met dat aquarium begon. Voor de rest top!

[TERW_DAN]

Gaaf gedaan. Een computer in de olie kennen we inmiddels wel, maar het daadwerkelijk als een aquarium inrichten is wel weer heel erg tof

Houdt je er wel rekening mee dat je de olie op den duur toch een keer zal moeten verversen, je krijgt toch altijd wel met viezigheid te maken namelijk.

[Petervanakelyen]

Hij ziet er erg leuk uit. Ik ben zeer benieuwd.

[[Remmes]]

soms wilt olie nog wel eens aggresief zijn tegen kit etc randen...

n een 2de HDD had wel gepast als je ze over de lenghte op had gelegd

voorderst ziet het er zeer leuk uit =]

mischiend een paar nepvisjes erbij en het is klaar

[ Voor 26% gewijzigd door [Remmes] op 03-01-2010 00:22 ]

[Onbekend]

Mooi project.
Ik mis alleen nog zo'n pompje die luchtbellen door het water olie laat borrelen.

[Sibert]

Ik vind hem er vet uitzien
Gefeliciteerd allesinds

[Tanuki]

Misschien is het net zo leuk om er gewoon geen olie in te doen en het met verf en wat andere effecten na te bootsen. Zo kun je dat met die luchtbellen vast ook wel op een of andere manier doen zonder er echt olie/water in te doen.

[Aham brahmasmi]

Ik ben ook wel benieuwd hoe dit geheel zich op langere termijn gaat gedragen.
Leuke uitvoering iig.

[jip_86]

l0c4lh0st schreef op zondag 03 januari 2010 @ 00:51:
Misschien is het net zo leuk om er gewoon geen olie in te doen en het met verf en wat andere effecten na te bootsen. Zo kun je dat met die luchtbellen vast ook wel op een of andere manier doen zonder er echt olie/water in te doen.

Genoeg ruimte voor een dubbele wand

[ThinkPad]

Wauw, ik dacht dit zal wel weer zo'n 13-in-een-dozijn mod zijn met iemand die z'n oude Pentium II moederbord in een bak met sla-olie gooit, maar dit is wel netjes.

Netjes afgewerkt ook, en leuk van die versiering in de bak.

Luchtbubbels is inderdaad ook wel een leuk idee, maar ik denk dat je dan juist snel vervuilde olie krijgt door de luchtstroom die continu door je olie heen loopt. Bacterïen komen dan erg makkelijk in de olie.

offtopic:
Wat zijn die mixer panelen e.d. die ingebouwd zijn in die kast op je foto's ? Wil je daar misschien meer over vertellen, ziet er ook wel tof uit

[ Voor 21% gewijzigd door ThinkPad op 03-01-2010 01:13 ]

[Verwijderd]

Ik ben blij dat het leuk gevonden wordt

Wat betreft de olie en het aquarium,
zoals ik al zei, gewoon proberen,
ik neem uiteraard maatregelen en doe alles geleidelijk aan vullen.
Heel even heb ik gedacht om hem zo te laten.
Maar voor me gevoel is hij dan toch niet echt af.

Wat de luchtbellen Betreft
juist doe ik dit om geluidshinder te voorkomen
dan gaan ik geen iririretant brrrrrr pompje naast me bed hangen
idee is leuk maar in lucht zit stof en vuil,
dat wordt door de olie gepompt en al zou ik dat doen,
dan zal alles sneller vervuilen dan nu.

De hd's
2 stuks in de lengte gaat niet.
Anders had ik dat graag gedaan.
Dit komt omdat de verlichting van de aqua horizontaal loopt.
Waar de hd nu ligt valt deze precies tussen de tl en de voorkant in.
Ik heb hier al wat moeten weghalen.
Voordeel nu is dat ik via de voederklep me hd kan temperaturen

Ik laat het cker zien als ik de olie bijvul, misschien zal ik het even stukje filmen.
En met wat resultaten van de koelende werking.
Geef het even een week want was druk bij
de leverancier haha.
Meer aqua bouwers denk ik

vraag gerust misschien kan ik wat helpende tips geven.
Mocht er nog leuke ideen zijn mbt indeling laat het ook
even weten, nu kan ik er nog lekker droog bij

[Sibert]

Gebruik water koeling voor je CPU

[ThinkPad]

Misschien interessant om nog even wat screenshotjes te maken van de huidige temperatuur, en de temperatuur nadat de olie er in zit ?

[lredev]

laat je de fans gewoon eropzitten en draaien? Het lijk dat die de hogere weerstand van de olie maar niets vinden. Anders lijkt het me ook wel handig om wat beweging in de olie te zetten, voor het koelen, tenminste als je de boel fanless gaat draaien...

[Verwijderd]

Mooi gedaan, en dan vooral mooi de kabels weggestoken!

Misschien zou het ook esthetisch wat knapper zijn en kan je wat ruimte creëren als je de case van je voeding zou verwijderen? In principe zou je dan ook de ingebouwde fan van je voeding kunnen verwijderen, de warme olie zal toch vrij snel stijgen en vermits je voeding toch gans beneden ligt...

[Capacitor]

Ziet er echt tof uit !
Misschien zou het leuker zijn om er juist geen olie in te doen.
Die ledjes zijn echt leuk, lijkt net of er daar iets leeft
Keep up the good work!

[_ferry_]

Hopen dat het allemaal goed gaat als ie eenmaal vol zit met olie. Want het resultaat mag er best wezen

[Khatarian]

Het ziet er echt mooi uit, maar wat ik me nu afvraag is wat de temperaturen nu zijn, en kan toch amper frisse lucht bij of ligt dat aan mij dat het zo lijkt?

[Freeaqingme]

Zijn die planten nep? Anders vrees ik dat ze het niet gaan overleven in olie?

Verder cool project!

[link0007]

Heeft een HDD geen last van olie? Lijkt me dat er dan heel andere stromingen binnenin plaatsvinden, die de lees/schrijfkop misschien niet zo leuk vindt.
Daarnaast is er een kans dat de kit van de randen langzaamaan oplost door de olie.

Verder vind ik het echt een geniaal project.. Maar bepaalde dingen baren me toch zorgen.

[ Voor 16% gewijzigd door link0007 op 03-01-2010 15:03 ]

[Verwijderd]

De Temp nu van de core is 48c
De Temp van de HD is 52c
Ik hou een log bij van een week, zoals hij nu draait.
Daarna als de olie erin gaat en het gaat goed... dan nog een week en dan vergelijken.

De fans zowel van cpu als voeding laat ik draaien,
De olie is niet heel dik dus ik vermoed geen problemen,
Mocht dit wel zo zijn, kan ik ze alsnog verwijderen.
Het vullen en leeghalen van de Aqua is opzich geen probleem,
Zoals ik vroeger met mijn echta Aqua deed slang erin en leegzuigen.
Dat werkt het beste, dus mocht er wat zijn waardoor onderhoud gepleegd moet worden kan het altijd nog.

Frisse lucht kan er ook zowieso bij, zijn geen grote ventilatie openingen maar voldoende voor wat hij nu,
aan warmte produceerd. ik zal vanavond even een screenshot plaatsen van temps en voltages dergelijke.

Plantjes zijn uiteraard nep Was nog flink zoeken naar leuke
De case verwijderen zoals Boodhamwich zei zou een optie zijn,
Alleen kan ik dan het ``grotje`` wat erop staat niet meer kwijt,
Het functioneerd nu als 2e plateau zeg maar....
Mocht er ooit nog een krab of garnaal plaatsnemen dan weet je waar die komt te staan

Verders bedankt voor alle leuke reacties !!!


Offtopic
@ Thinkpad : Als ik in me vrije uurtjes niet aan het gamen ben dan wel aan het mixen;)
Indd een mengpaneel van Jb systems op 1 van de fotos zie je links van me aqua een zwart paneel in de kast.
Das een 2x500W Rms versterker, op de foto van me beamer doek zie je de top van een box....
280w rms 1,20 hoog. Ik ben van de hobby`s

[Verwijderd]

Waarom wachten op vanavond als het ook nu kan he
De temp screenshot.... < iets wazig maar te lezen >




@ link0007

De HDD ligt NIET in de olie, zoals je op foto`s kan zien, ik heb het ecter wel getest.
En ook vermeld waarom dat niet werkt RIP 10G ide maxtor.....

[Verwijderd]

Ik vind het er geweldig uitzien, maar wat is het nut van deze werkzaamheden, die ontgaan mij even ?

[Verwijderd]

Nut heeft het, dat ik tevreden ben over iets wat ik gemaakt heb en dan hopenlijk ook werkt.
Nut heeft het als jullie het net zo leuk vinden als ik
Nut heeft het als de warmte ontwikkeling vermindert,
En als het geluid reduceerd aangezien de server op slaapkamer staat.

Dat zijn 3 voornaamste redenen,
Verders doe ik het,.... gewoon,... omdat het kan...

[Wildfire]

Verwijderd schreef op zondag 03 januari 2010 @ 15:23:
Ik vind het er geweldig uitzien, maar wat is het nut van deze werkzaamheden, die ontgaan mij even ?

Moet alles dan nut hebben? Veel casemod-projecten zijn puur voor de lol en niet voor het nut.

[Oguz286]

Wat 'vet'

52 graden voor de hdd is wel warm zeg

[Matis]

Wat een supertof project

Deze ga ik volgen

[Verwijderd]

Spannend......

Olie is binnen,...

Ik ga nu vullen

[Brilsmurfffje]

en doet hij het nog

[Petervanakelyen]

brilsmurfffje schreef op woensdag 06 januari 2010 @ 22:06:
en doet hij het nog

Aangezien de TS al meer dan 20 minuten aan het vullen is, lijkt me van niet

[ Voor 8% gewijzigd door Petervanakelyen op 06-01-2010 22:32 ]

[Verwijderd]

Jongens jongens,.... gun mij even me minuutjes om van het mooie zicht te genieten...

Het was even spannend, en ik kan jullie met trots mededelen,

Dat het werkt
De server draait nog prima, en ziet er heel mooi uit !!!
Ik ben tevreden, nu even afwachten wat de temp gegevens na een week doen.
En natuurlijk even de randen in de smiezen houden
Ik heb het vullen en de fan`s gefilmd. deze even bewerken en dan post ik hem ook hier.

Maar nu ......

Foto`s !!!!

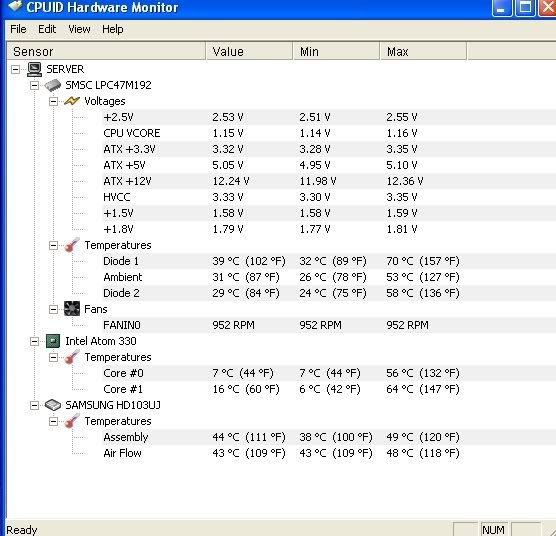

En de temp gegevens van nu, Let even goed op de min & max temp
Afwachten waar het nu uiteindelijk op uitdraait.....



Nu op zoek naar een garnaal

[sanzut]

Als de olie toch niet zo dik is, aangezien ik je fans zag draaien, is een lucht bubbel effect misschien wel leuk?

[PRaGA88]

Wow, nice. Zou ik ook wel willen
En het filmpje? Altijd leuk om te zien

Maar had je niet beter zo een mini PSU genomen? Van 100-150w.

EDIT: pico 150W

[ Voor 49% gewijzigd door PRaGA88 op 06-01-2010 23:07 ]

[Verwijderd]

Betreffende luchtbellen, is al verteld.
Het zal de olie snelker vervuilen,
en ik wil geen apart 'herrie' pompje,

het is nu heerlijk stil ;-)

de voeding? Ach dit waren de spullen die ik al had,
en blijft een 'gok' maar het mistaat niet.
Het werkt, das duidelijk.
Het is perfecte doorzichtige vloeibare olie.
Zover gaat alles voorspoedig.
Filmpje komt... Moet er even tijd voor vinden.

Ik ga tukken,
wat een rust , en rustgevend uitzicht !!!

[Verwijderd]

Boh dit is echt gruwelijk vet zeg , een aquarium combineren met een computer!, niet de rompslomp van t ding schoonmaken als dr vissen inzitten, maar wel de gezelligheid van t aquarium, het praktische van de computer en niet zo'n lelijke pc kast die nergens bij past, die design kasten kosten immers n vermogen!

[Killerbert]

zeer mooie vette mod!

leuk voor een volgende pc !

en laat die filmpjes maar komen

_edit:

mag ik vragen waar je de olie hebt gekocht/besteld?

[ Voor 29% gewijzigd door Killerbert op 07-01-2010 01:04 ]

[Barleone]

Allereerst proficiat! Prachtige mod.
Ik hoop wel voor je dat de afdichting niet oplost vanwege de olie. Dan heb je een klein probleempje gok ik.

Misschien een ideetje voor in de toekomst, zoek uit hoe een lavalamp werkt, en mik die rotzooi dat goedje in je aquarium. Lijkt me een leuk extra effect.

[ Voor 3% gewijzigd door Barleone op 07-01-2010 13:20 ]

[Verwijderd]

Hoe lang denk je dat de fannetjes het vol gaan houden zo met de extra weerstand?

[Verwijderd]

Mooie case!

Alleen als je straks een upgrade wilt uitvoeren, of een onderdeel wilt vervangen dan zit je helemaal onder de olie.
Verder denk ik dat je een PCI- of geheugenslot eerst helemaal van olie moet ontdoen, omdat anders de pinnetjes geen contact maken. Maar dat kan wel met een papieren zakdoekje.

[[Remmes]]

Barleone schreef op donderdag 07 januari 2010 @ 01:11:
Allereerst proficiat! Prachtige mod.
Ik hoop wel voor je dat de afdichting niet oplost vanwege de olie. Dan heb je een klein probleempje gok ik.

Misschien een ideetje voor in de toekomst, zoek uit hoe een lavalamp werkt, en mik die rotzooi in je aquarium. Lijkt me een leuk extra effect.

1 blob van die "zooi"word warm en gaat omhoog waardoor het andere deel naar beneden gaat... daar word dat gedeelte weer warm en gaat dat zooi weer omhoog... enz

[moenssiemen]

1 blob van die "zooi"word warm en gaat omhoog waardoor het andere deel naar beneden gaat... daar word dat gedeelte weer warm en gaat dat zooi weer omhoog... enz

toen ik vroeger zo een lamp had was het de warmte van de lamp die de zooi opwarmde. in het glazen recipiënt zat ook een metalen spiraalveer ( in een cirkel geplooid) die de warmte moest verdelen.

[BoZ_]

Maakt ie nou ook minder geluid?

[Take]

Ziet er gaaf uit. alleen wel een probleem als je er iets bij wil zetten moet je het eerst schoon maken maar oke. Ik vraag me ook af is die nu veel stiller of valt dat mee ?

Gr Take

[_ferry_]

Verwijderd schreef op donderdag 07 januari 2010 @ 01:14:
Hoe lang denk je dat de fannetjes het vol gaan houden zo met de extra weerstand?

Die overleven het wel, want ze worden aangedreven door brushless motortjes. Die genereren gewoon een wisselend magnetisch veld. Of er dan wel of geen rotor omheen zit maakt niet veel uit Wel iets, maar de warmteontwikkeling wordt goed weggekoeld door de olie

[Barleone]

Verwijderd schreef op woensdag 06 januari 2010 @ 22:55:
En de temp gegevens van nu, Let even goed op de min & max temp
Afwachten waar het nu uiteindelijk op uitdraait.....
[afbeelding]

Die temps gaan nog wel omhoog denk ik. Als je het olievaatje in de schuur had staan was de olie zelf gewoon ijskoud natuurlijk. Komt nu vanzelf op kamertemperatuur lijkt me.

[DeeJee]

Wat voor vissen komen er in

Wat een fantastisch project. Zeer geslaagd.
Vooral de verlichting vind ik erg mooi gedaan. Het ziet er uit als een gezellig aquarium.

[Petervanakelyen]

Nice
Hij is inderdaad prima geslaagd, al zou ik de fannetjes wegnemen.

[Brilsmurfffje]

Wat een geweldig gezellige computer Wat is de achtergrond van de pc?
Misschien kan je er nog rubber vissen in stoppen

[VincentG]

Erg vet resultaat om te zien.

[Gnermo]

Ik zou er ook wat rubberen visjes inhangen, dan is hij pas echt vet

[Brilsmurfffje]

zoals deze:


te koop bij elke viswinkel, en sommige tuincentra met een visafdeling hebben het ook

[Barleone]

Wel ff oppassen dat ze niet in de fans worden gezogen. Dan wordt het een radio538 blender projectje

[Verwijderd]

Een rubberen octopus lijkt me wel wat. Alleen had het dan wel een octocore moeten zijn


Ik lees alleen dat Ondina 917 veel in lijmen wordt gebruikt. Ik ben benieuwd of de viscositeit nog veranderd in de loop der tijd.

[ Voor 43% gewijzigd door Verwijderd op 07-01-2010 19:21 ]

[[Remmes]]

Verwijderd schreef op donderdag 07 januari 2010 @ 19:20:
Een rubberen octopus lijkt me wel wat. Alleen had het dan wel een octocore moeten zijn


Ik lees alleen dat Ondina 917 veel in lijmen wordt gebruikt. Ik ben benieuwd of de viscositeit nog veranderd in de loop der tijd.

haha

trouwens welke serie is dat in je forum pic ... die kerel die zen helm opzet...( komt me namelijk heel bekend voor van vroegaah)

[ Voor 3% gewijzigd door [Remmes] op 07-01-2010 19:42 ]

[Midas.e]

Remmes_NT schreef op donderdag 07 januari 2010 @ 19:35:
[...]


haha

trouwens welke serie is dat in je forum pic ... die kerel die zen helm opzet...( komt me namelijk heel bekend voor van vroegaah)

TSSH! Transformers natuurlijk!

[Verwijderd]

Maak er maar M.A.S.K. van.

http://www.youtube.com/watch?v=M0BzBFWt8V8

[[Remmes]]

ja die ja thnx milamber

[alaintje]

Misschien kun de heatsink van de nort/south bridge omdraaien werkt wat beter voor de flow .
En de fan wat langzamer laten draaien zal het nog stiller zijn, en je kunt hem zelfs nog gelduisloos maken!

[spork]

ff paar vraagjes:
draai je (zoals eerder is gezegt) nu niet je fans kapot?
en dit zou toch ook mogelijk moeten zijn met gedestilleerd water?

[alaintje]

spork schreef op vrijdag 08 januari 2010 @ 22:00:
ff paar vraagjes:
draai je (zoals eerder is gezegt) nu niet je fans kapot?
en dit zou toch ook mogelijk moeten zijn met gedestilleerd water?

Volgens mij niet denk ik.
En gedestileerd water geleid ook nog, 100 % zuiver water bestaat NIET. Al is het 100 % zuiver als je het overschudt is het al verontreinigd . dus het zal dan geleiden!
En het (gedestileerd)water tast je ijzer op het moederbord aan dacht ik toch?

[boazkl0p]

alleen als er zuurstof bij komt he

[alaintje]

Lijkt me sterk dat er geen lucht bij kan komen.
Lucht dicht lassen is immer best moeielijk.
En er komt toch altijd wel lucht bij, met het vullen enzo... Zo kan je wel ewig doorblijven gaan.

[kimahri]

Pimmers
mooi project vriend

ik ben trots op je
en dat voor iemand die de amiga 2000 opblies


hulde

[Skohsl]

alaintje schreef op vrijdag 08 januari 2010 @ 22:19:
[...]
Volgens mij niet denk ik.
En gedestileerd water geleid ook nog, 100 % zuiver water bestaat NIET. Al is het 100 % zuiver als je het overschudt is het al verontreinigd . dus het zal dan geleiden!
En het (gedestileerd)water tast je ijzer op het moederbord aan dacht ik toch?

Ongeveer, je kan wel water krijgen dat zo weinig geleidt dat het niet uitmaakt. Het probleem is dat wanneer het water zuiverder wordt het graag wil reageren met alles om zich heen, en zal dus langzaam metalen oplossen waardoor de computer op den duur kapot gaat, of waarschijnlijk eerder, het water geleidend wordt.

Water is dus inderdaad geen optie...

[swets]

ben nog steeds benieuwd wat de olie kost....

[[Remmes]]

swets schreef op zondag 10 januari 2010 @ 01:05:
ben nog steeds benieuwd wat de olie kost....

ik denk dat het geld kost

[Verwijderd]

Heeft even geduurd maar ik wilde even wachten tot ik cker wist dat het een paar dagen goed zou gaan.
Ik heb er een klein filmpje bij gemaakt, met wat foto`s die jullie al kennen, en een stukje film, van het vullen.

http://www.youtube.com/watch?v=Q70yHMfcDQ4

BoZ_ schreef op donderdag 07 januari 2010 @ 09:26:
Maakt ie nou ook minder geluid?

Ja het enige wat je af en toe hoort is de HDD voor de rest hoo je absoluut niets meer.

Genetic schreef op donderdag 07 januari 2010 @ 10:42:
Ziet er gaaf uit. alleen wel een probleem als je er iets bij wil zetten moet je het eerst schoon maken maar oke. Ik vraag me ook af is die nu veel stiller of valt dat mee ?

Gr Take

Het erbij zetten van ...? er hoeft nies bij is een server. maar ik heb even het geheugen verwijdert, en daarna er weer in gezet zonder schoonmakenvan en gewoon oner de olie, geen enkel probleem !!!

Barleone schreef op donderdag 07 januari 2010 @ 13:25:
[...]

Die temps gaan nog wel omhoog denk ik. Als je het olievaatje in de schuur had staan was de olie zelf gewoon ijskoud natuurlijk. Komt nu vanzelf op kamertemperatuur lijkt me.

Olie stond indd in het schuurtje, nu eenmaal op bedrijfstemp is het wat hoger, maar lang niet meer, zo hoog als met luchtkoeling.

Petervanakelyen schreef op donderdag 07 januari 2010 @ 15:28:
Nice
Hij is inderdaad prima geslaagd, al zou ik de fannetjes wegnemen.

Fans laat ik express zitten ivm het verplaatsen van warme olie rondom de hitte gebieden,
Stuk kunnnen ze niet en vuil of roesten ook niet meer

spork schreef op vrijdag 08 januari 2010 @ 22:00:
ff paar vraagjes:
draai je (zoals eerder is gezegt) nu niet je fans kapot?
en dit zou toch ook mogelijk moeten zijn met gedestilleerd water?

Fans draaien allemaal met een magnetisch veld, simpel gezegd er kan geen enkele pc fan stuk als je ze vasthoudt.
Gedestilleerd water, kan tot op ckere hoogte, maar met google vind je daarover veel meer
Het zou goed gaan voor een dag en dan gaat het heel langzaam ioniseren en geleiden, < wordt vermeld >

kimahri schreef op zaterdag 09 januari 2010 @ 13:03:
Pimmers
mooi project vriend

ik ben trots op je
en dat voor iemand die de amiga 2000 opblies


hulde

Om tot een succes te komen moet je offers brengen he
Maar je verteld er niet bij dat het een succes wa voor cker 10 min
Amiga 2000 op dualscreens, heb er nog wel ee filmpje van

swets schreef op zondag 10 januari 2010 @ 01:05:
ben nog steeds benieuwd wat de olie kost....

Mij koste het 150,- De olie pe liter kost particlier uiteindelijk een stuk meer.
Ik kocht het in een bidon van 20L

Hoop dat ik meeste vragen zo beantwoord heb,

Het draait allemaal nog prima, olie gedraagt zicht goed, en blijft netjes vloeibaar.
De temp blijft nu ook constant.
De afdichtingen gaan allemaal prima. en blijven elastisch hard.

De olie is enkel ``iets`` roder geworden, een hele lichte rode gloed.
Wat waarschijnlijk van de plantjes afkomt.
Absoluut niet storend, en past mooi bij de rode verlichting van de brug nu

Ik wil over 6 maanden als alles dan nog prima functioneerd, alles even filteren.
Ik heb daar al wat over opgezocht. maar daarover dan tegen die tijd meer.

[ Voor 5% gewijzigd door Verwijderd op 10-01-2010 20:56 ]

[ThinkPad]

Filteren kan je wel met een panty doen denk ik, dat is een hele fijne structuur dus daar blijven de meeste 'grote' deeltjes wel in zitten denk ik.


Hoe heb je dat gedaan met die olie trouwens, heb je het eerst met iets anders getest of het niet geleidend was? Of gewoon puur op de info die je op internet hebt gevonden af gegaan en de olie in het aquarium gegooid en maar gehoopt dat het moederbord bleef draaien?

[ Voor 48% gewijzigd door ThinkPad op 10-01-2010 22:22 ]

[natasdiamon]

volgens mij het laatste, naja, als een bedrijf zegt dat het niet geleidend is, en jij stopt het zonder te testen in je pc, en het is wel geleidend, zit de olieboer met een probleem

[Verwijderd]

ThinkPadd schreef op zondag 10 januari 2010 @ 21:11:
Filteren kan je wel met een panty doen denk ik, dat is een hele fijne structuur dus daar blijven de meeste 'grote' deeltjes wel in zitten denk ik.


Hoe heb je dat gedaan met die olie trouwens, heb je het eerst met iets anders getest of het niet geleidend was? Of gewoon puur op de info die je op internet hebt gevonden af gegaan en de olie in het aquarium gegooid en maar gehoopt dat het moederbord bleef draaien?

Filteren met een panty....
Ik weet het niet ik ben niet van de panty`s hehe.
Hiervoor maken we gebruik van filtervlies van Caddy Daddy = 10 micron --> 1 micron.
Een zeer fijn filter, niet voor grof maar voor fijn vuil
Ik vermoed niet dat er grof vuil in komt maar dergelijke kleurstoffen enz...
Affijn das een project voor later

Betreft jouw olie vraag :
Zoals ik al zei heb ik van alles en nog wat getest.
Deze olie op dezelfde manier, ik verkreeg een proefmonster.
Daarin meet je eerst de isolatiewaarde.
Vervolgens een 12 trafo met een gebruiker, onderdompelen en testen.
Vervolgens een 220 trafo < oude pc voeding > onderdompelen en testen.
Vervolgens de gasbrander erop om even de ontbranding te testen.
Informatie van internet is leuk, leerzaam, maar ik ga nooit van een ander uit.
Altijd alles zelf uitvinden, dan pas weet je het zeker,
En waar gewerkt wordt valt wel een een spaander,
Al zou de voeding stuk gaan, so be it... uiteindelijk lukt het.
En het resultaat mag er dan ook zijn

Waar ik een klein beetje zorgen over had, was het MB met cpu en dergelijke,
Toen ik begon te vullen heb ik dat stukje voor stukje gedaan, en zeker bij het mb zeer voorzichtig.
Op filmpje lijkt het snel.... maar dat heb ik ff versneld afgespeeld anders duurt dat 39 min
En daarnaast, risico`s nemen, stuk is stuk, als je er alles aan heb gedaan om te voorkomen,
dan kan je met een gerust hart een nieuwe halen

natasdiamon schreef op maandag 11 januari 2010 @ 07:13:
volgens mij het laatste, naja, als een bedrijf zegt dat het niet geleidend is, en jij stopt het zonder te testen in je pc, en het is wel geleidend, zit de olieboer met een probleem

Ik denk niet dat een ``olieboer`` ervan uitgaat dat ik het in een aqua stop met een pc er in....
Daarnaast is olie bedoeld om o.a. te smeren en te koelen, niet om elektronica te isoleren

[YOGI]

Wat een ongelofelijk vette mod

[World Citizen]

YOGI schreef op maandag 18 januari 2010 @ 10:24:
Wat een ongelofelijk vette mod

Yep ook mijn respect heeft ie. Ik heb zo een "nanocube" al jaren staan. Maar dan helemaal van glas. Dat ik nog nooit aan deze mod heb gedacht.. dwingt respect af. Ik denk dat ik je ooit moet gaan kopieren.

[Verwijderd]

Dank jullie wel,

De Mod gaat nog altijd perfect, temparaturen zijn goed, de kit blijft goed,
Olie was heel ff iets roder, maar werdt ook weer lichter, kortom alles gaat 100% top.

Wat dat kopieren betreft... Graag ben zeer benieuwd en altijd leuk om te zien hoe anderen,
Hun ideen botvieren op een soortgelijke modificatie.

Ik heb ergens op markplaats een soort kasteel aquarium gezien.
Deze kan je ophangen aan de kant maar is ook geschikt dus als case.
Een onwijse leuk project voor in de woonkamer bv.
Er komen heel veel ideen bij me op daarvoor.
Maar vrouwlief, vond 1 genoeg.... miss volgend jaar even alles ombouwen

[heuveltje]

Was eigenlijk benieuwd of er nog spannende ontwikkelingen waren gebeurd in dit verhaal

[jediah]

Erg leuke mod dit, heb er zelf ook over gedacht. Maar ik spaar mijn mooie aquarium wel

[Verwijderd]

Zekers een vette mod!
Beter als waterkoeling denk ik.
Zou het een idee zijn om de heatsink van de CPU af te halen?
Maar het fannetje voor de CPU laten zitten. De olie koelt wss tig keer beter dan koelpasta+heatsink.
Heb je een idee hoe hoog de viscositeit van de olie is?

[ Voor 11% gewijzigd door Verwijderd op 16-03-2010 23:29 ]

[Verwijderd]

Verwijderd schreef op dinsdag 16 maart 2010 @ 23:28:
Zekers een vette mod!
Beter als waterkoeling denk ik.
Zou het een idee zijn om de heatsink van de CPU af te halen?
Maar het fannetje voor de CPU laten zitten. De olie koelt wss tig keer beter dan koelpasta+heatsink.
Heb je een idee hoe hoog de viscositeit van de olie is?

Ik denk juist het tegenovergestelde, door de heatsink heeft de cpu meer oppervlak dat in staat is de warmte af te geven aan de olie, ik denk dat dat ruimschoots goedmaakt voor het verlies door de heatsink en de koelpasta zelf.

Verder een geweldige mod, vooral de aankleding in het aquarium.

[alaintje]

Je moet gewoon hele grote heatsink der op, met wijde gaten ertussen, een low-pressure heat sink dus.
Voor lage RPM fans.
Maar dan gewoon fan deraf klaar..

[Dutchmania]

Respect voor deze casemod, ben het zelf ooit nog van plan en dit heeft me weer een stukje verder geholpen,
veel succes ook nog met toekomstige uitbreidingen...

Mike

[Verwijderd]

Wel veilig ivm dat als je kortsluiting krijgt de boel in de fik gaat?

[alaintje]

Verwijderd schreef op donderdag 18 maart 2010 @ 17:07:
Wel veilig ivm dat als je kortsluiting krijgt de boel in de fik gaat?

Welke kortsluitng, water geleidt ook niet alleen alles wat er in zit. De minderalen en etc,
Demi-water zou je kunnen gebruiken alleen na een paar dagen werkt dit niet en krijg je kortsluiting.
En voor de rest volgens mij brand de goede olie niet.

[Verwijderd]

Verwijderd schreef op woensdag 17 maart 2010 @ 23:11:
door de heatsink heeft de cpu meer oppervlak ...

Natuurlijk niet. De heatsink met pasta bieden alleen extra weerstand.
Stel dat de olie vloeit met 5 cm/s.
Denk jij dat warmte zich door alu verplaatst met 5 cm/s?
Zekers van niet.

[ Voor 23% gewijzigd door Verwijderd op 19-03-2010 04:26 ]

[Verwijderd]

Verwijderd schreef op vrijdag 19 maart 2010 @ 04:13:
[...]

Natuurlijk niet. De heatsink met pasta bieden alleen extra weerstand.
Stel dat de olie vloeit met 5 cm/s.
Denk jij dat warmte zich door alu verplaatst met 5 cm/s?
Zekers van niet.

Met die redenering zou je ook luchtkoeling zonder heatsink kunnen toepassen als de airflow maar snel genoeg is.
Dat gaat niet werken, daarnaast is de thermische geleidbaarheid van het aluminium nog altijd vele malen hoger dan die van de olie zelf, een klikbare link kan ik je helaas niet geven aangezien ik hiervoor een natuurkundeboek van mijn vriendin gepakt heb, aluminium zit rond de 230 W/m.K terwijl de meeste oliesoorten rond de 5 W/m.K eindigen. De warmte verplaatst zich dus door het alu nog altijd 46x sneller dan het door de olie zou doen.

Zonder heatsink heeft de proc hooguit 1cm² aan oppervlak om zijn warmte mee af te geven aan de olie, met de heatsink erop minstens het 20-voudige afhankelijk van het type heatsink.
Daardoor kan de olie meer warmte in 1x opnemen dan wanneer het zonder heatsink zou gebeuren.

[Verwijderd]

De waarde 230W/mK is idd van toepassing omdat het alu er als weerstand tussen zit.
De waarde 5W/mK is niet van toepassing omdat de olie niet als warmtegeleider functioneert. Hij staat namelijk niet stil maar beweegt. Dat is nu juist waar vloeistofkoeling op is gebaseert; je stuurt met een noodvaart vloeistof er langs die zodoende veel warmte kan afvoeren.

Met die redenering zou je ook luchtkoeling zonder heatsink kunnen toepassen als de airflow maar snel genoeg is.

Dat denk ik wel ja! Maar de massa van lucht is ongeveer 1/1000 van de massa van water, zodoende is de soortelijke warmte heel erg laag dus je hebt véeel lucht nodig.

[ Voor 33% gewijzigd door Verwijderd op 20-03-2010 13:37 ]

[Verwijderd]

Verwijderd schreef op zaterdag 20 maart 2010 @ 13:32:
De waarde 230W/mK is idd van toepassing omdat het alu er als weerstand tussen zit.
De waarde 5W/mK is niet van toepassing omdat de olie niet als warmtegeleider functioneert. Hij staat namelijk niet stil maar beweegt. Dat is nu juist waar vloeistofkoeling op is gebaseert; je stuurt met een noodvaart vloeistof er langs die zodoende veel warmte kan afvoeren.

Dat is dan ook wel weer waar, echter denk ik toch dat de olie langs een kale core sturen met behulp van enkel een fan toch eindigt een overlijdensbericht van de mod in dit topic, een flinke pomp daarentegen...

Ik denk dat je een flink snelle stroming nodig hebt om te compenseren voor het gemis aan oppervlak van de heatsink, feit is dat je met de heatsink de warmte aan een grotere hoeveelheid olie tegelijk kan afgeven en ik denk niet dat de flow gegenereerd door een fan voldoende is om dat te compenseren.

Dat denk ik wel ja! Maar de massa van lucht is ongeveer 1/1000 van de massa van water, zodoende is de soortelijke warmte heel erg laag dus je hebt véeel lucht nodig.

Misschien een idee voor een mod, testen hoeveel lucht je nodig zou hebben.

[Verwijderd]

Hebben we het nu over een heatsink, een heatsink of een heatsink?
Ik bedoelde eigenlijk om het alu koelblok er af te halen zodat je op de processor kijkt van 4x4 cm. En daar de fan voor te laten zitten.
Als je de kale core wil koelen moet je denk ik een pompje er op richten onder een hoek zodat je geen dead spot krijgt.
Allemaal theorie....

[Puch-Maxi]

Ik denk dat er te weinig oppervlakte is om de CPU zonder heatsink te koelen. (8 Watt)
Daarvoor is de warmteoverdracht van stromende olie over de heatspreader (indien aanwezig) niet voldoende.
Lijkt mij hoor

[Verwijderd]

Beste allemaal,

Excuses dat ik hier een tijd niet geweest ben maar men is druk he
En het heeft maar 1 ding te betekenen,

Alles draait nog Perfect !!!

Reacties van de forumleden over toekomstige lekkages of problemen tot nog toe niet ondervonden.
De server draait 24/7 en alles blijft heel, het werkt snel, en heb al meerdere malen pci kaarten vervangen.
Let wel.... voor de lol, om te kijken of alles bleef werken, het uitwisselen is dus dan ook geen probleem,

Nu met de warme zomerdagen, op mijn kamer wordt het iets warmer wat resulteert in dat de server ook warmer wordt, een logisch gevolg van de natuur he het scheelt een graad of 8,
Ik denk met de volle warme dagen dat dit meer zal worden, ik ben benieuwd.

En nee ik ga geen airco plaatsen in me hok haha

Ik heb nagedacht over een nieuw project destijds, maar deze bevalt nog goed en laat het voorlopig even zo.
Misschien de inrichting in toekomst wat veranderen, ik wilde de server ook wat meer belasten door er een camera systeem aan te hangen met 24/7 recording, waarvan 1 op de server zelf. deze dan enkel voor streaming.

Ik heb het nu zo geconfigureerd, dat ik via netwerk muziek en films vanuit elke kamer in huis kan bekijken,
Met een emtec hd streamer, waardoor je via netwerk alles kan bekijken,
Daarnaast via de lap de bediening voor uitpakken en dergelijke,
Dit kan ook nog steeds met de beamer, maar man man wat wordt het bloedheet als zonnetje op de voorzijde staat, en nog eens een warmte bron vollop....

Ik zie ook dat er nog altijd mensen zijn die een soortgelijk project willen starten.
En dezelfde vragen stellen, waar veel mensen, ook ik al antwoord op gegeven hebben,
Ik hoop dat deze zicht wat meer verdiepen in het ZELF PROBEREN !!!
theori is mooi, maar uitvinden vele malen mooier,

Mocht ik in de toekomst iets aanpassen of veranderingen tegenkomen,
laat ik dit hier zeker weten.
ik laat het voorlopig met rust.
En geniet nog elke dag van deze gadget

[Verwijderd]

Beste mede tweakers,

Een bump ;

Reden ; Voor de nieuwsgierigen onder ons.... het draait nog steeds 100% !!!!

Ik zat zo weer is te kijken of er meer gegadigden waren met een soortgelijk project...
En ik kwam er niet veel tegen die geheel afgerond waren.

Dus voor hij/zij die twijfel heeft ivm aqua / olie / kit randen enz...
Hetgeen ik zelf gebruikt heb staat garant voor ieder geval langdurig plezier !

Ik heb wel de fan stilgezet van de cpu en de heatsink erafgehaald om te testen,
Hiermee verhoog ik de temp met 10c maar niet noemenswaardig, dus zonder heatsink en fan....
werkt het nog altijd prima !

Wordt zo wel stil aan tijd dat ik er wat guppies in ga gooien

[GNOOM172]

Foto's en filmpje zodat je de warme olie op ziet "dwarrelen", da's leuk!

[caresoul]

nu 4 jaar na de bouw doet hij het nog steeds ?

door jou en anderen ben ik geinspireerd geraakt om ook zoiets te gaan bouwen of laten bouwen ,, meer vanwege de functionaliteit van de koeling.
soms loopt mijn processor uren op 100% te draaien vanwege exporteren van films waardoor de CPU al snel erg warm wordt
volgens mij scheelt het een hoop wanneer ik het systeem in de olie laat draaien
of...

[heuveltje]

caresoul schreef op vrijdag 23 mei 2014 @ 15:51:
nu 4 jaar na de bouw doet hij het nog steeds ?

door jou en anderen ben ik geinspireerd geraakt om ook zoiets te gaan bouwen of laten bouwen ,, meer vanwege de functionaliteit van de koeling.
soms loopt mijn processor uren op 100% te draaien vanwege exporteren van films waardoor de CPU al snel erg warm wordt
volgens mij scheelt het een hoop wanneer ik het systeem in de olie laat draaien
of...

Das wel een ernstige onpraktice overkill oplossing

Met een fatsoenlijke luchtkoeling mag dat geen probleem zijn, en anders zou ik nog eerder denken aan waterkoeling dan zoiets !

[caresoul]

haha ja dat is het ook wel een beetje alleen zit ik met goede luchtkoeling met het probleem van geluid.
tenzij iemand een geniaal idee heeft om met zo min mogelijk fan's dit op te lossen
Waterkoeling heb ik ook serieus over na gedacht.
Mijn angst hiermee zit hem in lekage en ik lees hier en daar wel dat het wat mee valt maar ik ben geen type die elke dag in de kast gaat kijken
daarom lijkt mij dit een ideale oplossing ,, goede koeling en weinig geluid.
Enige nadeel wat ik tot nu toe over "olie koeling" gevonden heb is het zo nu en dan moeten verversen van olie (of filter ertussen)

Ik kwam deze oude topic tegen en dacht even vragen of hij nog steeds up and running is,

[PilatuS]

haha ja dat is het ook wel een beetje alleen zit ik met goede luchtkoeling met het probleem van geluid.

Ga dan toch voor waterkoeling. Met een grote rad kunnen de fans enorm zacht draaien. Lekkage is geen enkel probleem, gewoon weten wat je doet. Met de juiste onderdelen gaat een setup niet zomaar ineens lekken. Ik durf mijn PC best dagen te laten draaien als ik er niet ben. In de meer dan 10 jaar dat ik waterkoeling heb is er 1x iets gaan lekken. Dit door een crappy plexiglas waterblok waarvan het plexi begon te scheuren. Draai nu met acetal ipv plexi. Op dat ene probleem na nooit andere problemen gehad.

[ Voor 23% gewijzigd door PilatuS op 24-05-2014 20:53 ]
