Dell PERC 5/i SAS RAID Asus Striker Extreme

[ImpactMaster]

Ik ben op zoek naar goede drivers voor de Dell Prec 5/i voor Windows XP 64bit, om deze kaart te beheren en te monitoren. Tevens is er Unkown device in mijn Device Manager gekomen, de Dell Prec 5/i is wel geïnstalleerd en te vinden onder SCSI and Raid Controllers.

Ik hoop dat iemand mij kan helpen aan software! Alvast Bedankt!

Wat niet werkt:
Dell OpenManage Storage Management
SAS RAID Storage Manager

Geïnstalleerde driver:
Dell PERC 5 and PERC 6 RAID Controller Device Driver for Windows XP x64 Version: 2.23.0.64

System:
Windows XP 64bit
Asus Striker Extreme
2xPNY Quadro FX 4500 512MB DDR3 (PCI-e, 2xDVI) VCQFX4500-PCIE-PB
4xWestern Digital Caviar WD5000ABYS, 500GB
4x2GB OCZ
Dell Perc 5/i 512mb (upgrade van 256mb -> 512mb) + Back-up Batterij

[wezzley]

op http://forums.2cpu.com/ staat een berg informatie over de perc5/i

[maratropa]

Ik beheer m'n perc5i met de megaraid storage manager van LSI.

[ImpactMaster]

maratropa schreef op zondag 12 juli 2009 @ 15:07:
Ik beheer m'n perc5i met de megaraid storage manager van LSI.

Bedankt! Heb je ook een directe download link voor me?

Ik verwacht dat het deze kaart is?!
MegaRAID SAS 8408E - 3Gb/s Eight-Port Internal SAS RAID Adapter

[ Voor 18% gewijzigd door ImpactMaster op 12-07-2009 16:29 ]

[ImpactMaster]

MegaRAID Storage Manager - Windows
Version: 2.35-01
Date: 10-DEC-07
Download Link: MSM_Windows_2.35-01.zip

De software geïnstalleerd maar net als met de Dell software ziet hij geen Servers "No Servers found!", Windows ziet hem wel... wat mis ik?

[ Voor 4% gewijzigd door ImpactMaster op 12-07-2009 16:57 ]

[ImpactMaster]

Het opnieuw installeren heeft ook geen effect... De huidige driver is: Dell Version 2.23.0.64
En er blijft een Unkown device in mijn Device Manager.

[maratropa]

Hmm mijn perc wordt iig als dell gezien in mijn device manager, driver 2.13.0.64 ..
Bios/firmware weet ik even niet..

[ImpactMaster]

maratropa schreef op zondag 12 juli 2009 @ 17:10:
Hmm mijn perc wordt iig als dell gezien in mijn device manager, driver 2.13.0.64 ..
Bios/firmware weet ik even niet..

Welke versie MegaRaid Storage Manager heeft u? ik draai nu v2.35-01.

Dell Support pdf [HH383A00.pdf]
Dell SAS RAID Storage Manager Messages (continued)
Message: No Servers found!
Meaning: Dell SAS RAID Storage Manager did not find any servers to manage.
Action: Uninstall and reinstall the software application.

Mmm been there done that...

[maratropa]

Als hij de server al niet vind? Want je hebt een client en een server, die beide moeten draaien..

Mijn kaart: Firmware 1.12.150-0438, firmware package version 7.0.1-0051, bios MT33

[Black_Adder]

maratropa schreef op zondag 12 juli 2009 @ 18:31:
Als hij de server al niet vind? Want je hebt een client en een server, die beide moeten draaien..

Mijn kaart: Firmware 1.12.150-0438, firmware package version 7.0.1-0051, bios MT33

Ik haal mijn informatiue van dit (Duitse) forum:

http://www.hardwareluxx.de/community/showthread.php?t=580714

Valt erg veel informatie te vinden ook, vooral in de start post.

[ Voor 7% gewijzigd door Black_Adder op 12-07-2009 19:46 ]

[maratropa]

hier staat ook een hoop trouwens;

http://www.overclock.net/...c-5-i-raid-card-tips.html

[ImpactMaster]

maratropa schreef op zondag 12 juli 2009 @ 18:31:
Als hij de server al niet vind? Want je hebt een client en een server, die beide moeten draaien..

Mijn kaart: Firmware 1.12.150-0438, firmware package version 7.0.1-0051, bios MT33

De Server en de Client draaien..maar er wordt nog steeds geen server gevonden...

[Black_Adder]

ImpactMaster schreef op zondag 12 juli 2009 @ 21:59:
[...]


De Server en de Client draaien..maar er wordt nog steeds geen server gevonden...

Als je de pc opstart zie je dan wel het dell raid bios voorbij komen?

[ImpactMaster]

Black_Adder schreef op maandag 13 juli 2009 @ 00:27:
[...]


Als je de pc opstart zie je dan wel het dell raid bios voorbij komen?

Ja, deze zie ik bij de boot.

[ImpactMaster]

Firmware Update:
Product Name: Perc 5/i
Package: 5.1.1-0040
FW Version: 1.03.10-0216
Bios Version: MT28
CtrIR Version: 1.04-017A
Boot Block Version: R.2.3.12

Wordt nog steeds niet gevonden...

[ImpactMaster]

Dell SAS RAID Storage Manager(SSM) Geinstalleerd [2.66]
Geen Controller gevonden...

Intel RAID Web Console 2 Geïnstalleerd [ir3_Windows_RWC2_v2.92_01] op andere server in het netwerk, en ja de Dell SAS RAID Storage Manager(SSM) ziet de de controller!

Nu de Intel RAID Web Console 2 Geïnstalleerd op de pc met de Dell Perc 5/i en hij ziet de Controller van de ander server, maar nog steeds de eigen controller niet...

[Black_Adder]

Probeer deze manager:
http://www.lsi.com/cm/Lic...e=Miscellaneous&locale=EN

met deze firmware:
http://support.us.dell.co...t=6&libid=0&fileid=259796

en deze drivers:
http://support.us.dell.co...at.aspx?releaseid=R193770

[ImpactMaster]

Black_Adder schreef op maandag 13 juli 2009 @ 22:53:
Probeer deze manager:
http://www.lsi.com/cm/Lic...e=Miscellaneous&locale=EN

met deze firmware:
http://support.us.dell.co...t=6&libid=0&fileid=259796

en deze drivers:
http://support.us.dell.co...at.aspx?releaseid=R193770

Bedankt voor je post.

Ik heb de RAID_FRMW_WIN_R189337.EXE geprobeerd te installeren... Maar tevergeefs. Krijg de volgende prachtige error: "This Update Package is not compatible with your system."

De R193770 Heb ik al geïnstalleerd. (Dell PERC 5 and PERC 6 RAID Controller Device Driver for Windows P x64 - Version: 2.23.0.64 )

De MegaRAID Storage Manager(MSM) v2.35-01 heb ik ook geinstaleerd gehad maar geen controller gevonden met deze software...

De Intel, MegaRaid en Dell gebruiken na mijn inzien gebruik van na genoeg de zelfde software (manager) ik verwacht dat de drivers het probleem is in combinatie met de firmware van de Dell Perc 5/i

[ImpactMaster]

Black_Adder schreef op maandag 13 juli 2009 @ 22:53:
met deze firmware:
http://support.us.dell.co...t=6&libid=0&fileid=259796

Ik zie dat de Firmware voor de "Perc5/i integrated firmware 5.2.2-0072" is, maar deze kaart is niet Intergrated. Dit werkt waarschijnlijk alleen voor de "echte" Dell Servers/Workstations.

[ImpactMaster]

Dell PERC 5i - Device Manager


Dell PERC 5i - Device Manager - Raid Controller Properties - General


Dell PERC 5i - Device Manager - Raid Controller Properties - Driver


Dell PERC 5i - Device Manager - Raid Controller Properties - Details


Dell PERC 5i - Device Manager - Raid Controller Properties - Resources

[ImpactMaster]

Dell PERC 5i - Device Manager - Dell Perc Raid Virtual Device


Dell PERC 5i - Device Manager - Dell Perc Raid Virtual Device - General


Dell PERC 5i - Device Manager - Dell Perc Raid Virtual Device - Driver


Dell PERC 5i - Device Manager - Dell Perc Raid Virtual Device - Details

[ImpactMaster]

Device Manger 13-07-2009

[Black_Adder]

ImpactMaster schreef op maandag 13 juli 2009 @ 23:41:
[...]

Ik zie dat de Firmware voor de "Perc5/i integrated firmware 5.2.2-0072" is, maar deze kaart is niet Intergrated. Dit werkt waarschijnlijk alleen voor de "echte" Dell Servers/Workstations.

http://support.dell.com/s...&osl=en&catid=-1&impid=-1

[ Voor 24% gewijzigd door Black_Adder op 14-07-2009 12:21 ]

[ImpactMaster]

Black_Adder schreef op dinsdag 14 juli 2009 @ 12:15:
[...]


http://support.dell.com/s...&osl=en&catid=-1&impid=-1

Bedankt voor post. Deze firmware heb ik geïnstalleerd staan. Maar nog steeds geen manager

[Black_Adder]

ImpactMaster schreef op dinsdag 14 juli 2009 @ 13:08:
[...]

Bedankt voor post. Deze firmware heb ik geïnstalleerd staan. Maar nog steeds geen manager

De storage manager gebruikt een IP om naar te connecten. Als je de storage manager opstart staat dit links onderin bij het loading screen (bij de lsi versie). Is dit IP in je ip-range?

Heb je misschien de mogelijkheid om de kaart en management tools op een ander OS to proberen? Ik heb zelf erg slechte ervaringen met drivers en Windows XP 64bit.

[ImpactMaster]

Black_Adder schreef op dinsdag 14 juli 2009 @ 14:44:
[...]


De storage manager gebruikt een IP om naar te connecten. Als je de storage manager opstart staat dit links onderin bij het loading screen (bij de lsi versie). Is dit IP in je ip-range?

Heb je misschien de mogelijkheid om de kaart en management tools op een ander OS to proberen? Ik heb zelf erg slechte ervaringen met drivers en Windows XP 64bit.

De Manager ziet de juiste pc (ip nummer). Bij het opstarten van de LSI Manager

Een andere server in het zelfde netwerk heft een soort gelijke controller (Intel SRCSATAWB) en deze wordt wel door de software gevonden waar de Dell in is geïnstalleerd.

[Black_Adder]

ImpactMaster schreef op dinsdag 14 juli 2009 @ 19:21:
[...]

De Manager ziet de juiste pc (ip nummer). Bij het opstarten van de LSI Manager

Een andere server in het zelfde netwerk heft een soort gelijke controller (Intel SRCSATAWB) en deze wordt wel door de software gevonden waar de Dell in is geïnstalleerd.

Dit zou alsnog een driver probleem kunnen zijn van de dell kaart. Onder welk OS draait je andere server?

[ImpactMaster]

Black_Adder schreef op dinsdag 14 juli 2009 @ 21:39:
[...]


Dit zou alsnog een driver probleem kunnen zijn van de dell kaart. Onder welk OS draait je andere server?

Windows 2003 SBS (32bit)

[Black_Adder]

ImpactMaster schreef op donderdag 16 juli 2009 @ 00:42:
[...]

Windows 2003 SBS (32bit)

Als je de mogelijkheid hebt, zou ik de kaart daar eens in proberen.

[ImpactMaster]

Black_Adder schreef op donderdag 16 juli 2009 @ 19:18:
[...]

Als je de mogelijkheid hebt, zou ik de kaart daar eens in proberen.

Dat gaat jammer genoeg niet... aan de controller hangen de schijven met daarop het os, en de andres pci x16 bied huisvesting voor de videokaart

mmm nog iemand ideeën?

[Black_Adder]

ImpactMaster schreef op donderdag 16 juli 2009 @ 20:49:
[...]

Dat gaat jammer genoeg niet... aan de controller hangen de schijven met daarop het os, en de andres pci x16 bied huisvesting voor de videokaart

mmm nog iemand ideeën?

Door een ander OS op je huidige systeem te installeren zou je het OS ook kunnen uitsluiten.

[ImpactMaster]

Complete installatie Windows xp 64 bit, de Dell perc 5/i als raid 50 8x WD5002ABYS...
Nu kan Windows niet alle hardeschijfruimte alloceren?!

[ Voor 6% gewijzigd door ImpactMaster op 19-07-2009 00:37 ]

[ImpactMaster]

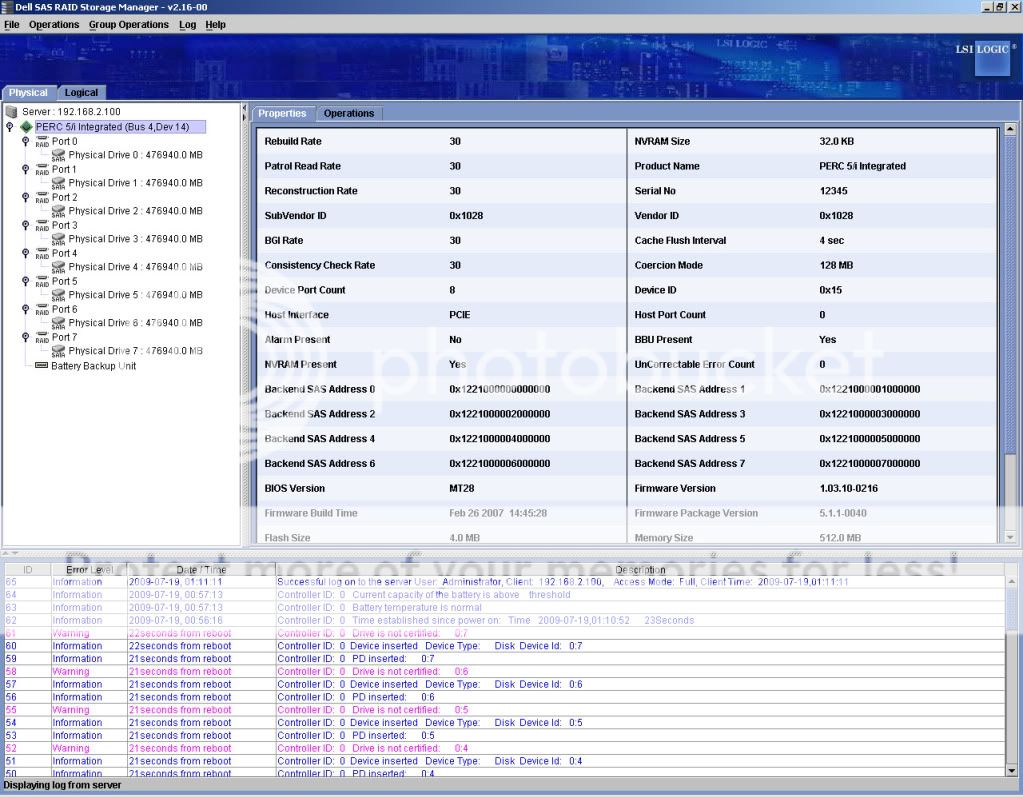

Eindelijk... Dell SAS RAID Store Manager - V2.16-00 werkt!
Gebruik de DELL_SAS-RAID-STORAGE-MANAGE_A06_R194183 niet als je de Dell Perc 5/1 hebt deze is voor de Dell Perc 6/i

zo en nu de configuratie








En nu nog alle beschikbaar ruimte proberen te alloceren

[Fauna]

Gaat je niet lukken, tenminste als je de bootpartitie op de huidige array wil hebben. Google maar eens op 2TB limit

Komt erop neer dat je de partitieindeling om moet zetten naar GPT, waarvoor sowiso de array ongepartitioneerd moet zijn. Daar komt nog eens bij dat je niet kan booten van een GPT ingedeelde disk/array.

[Black_Adder]

ImpactMaster schreef op zondag 19 juli 2009 @ 01:29:
Eindelijk... Dell SAS RAID Store Manager - V2.16-00 werkt!
Gebruik de DELL_SAS-RAID-STORAGE-MANAGE_A06_R194183 niet als je de Dell Perc 5/1 hebt deze is voor de Dell Perc 6/i

zo en nu de configuratie
[afbeelding]

[afbeelding]

[afbeelding]

[afbeelding]

En nu nog alle beschikbaar ruimte proberen te alloceren

Ik verbaas me over een aantal dingen.

- Je hebt de Integrated versie, niet de Adapter versie zoals eerder genoemd.
- Je hebt de firmware niet geupdate volgens de screenshots die je hier geeft.
- Als de dell manager die je nu gebruikt wel werkt, heb je de LSI versie niet geprobeerd.

[ImpactMaster]

Black_Adder schreef op zondag 19 juli 2009 @ 11:50:
[...]


Ik verbaas me over een aantal dingen.

- Je hebt de Integrated versie, niet de Adapter versie zoals eerder genoemd.
- Je hebt de firmware niet geupdate volgens de screenshots die je hier geeft.
- Als de dell manager die je nu gebruikt wel werkt, heb je de LSI versie niet geprobeerd.

- Het is zeker niet de Intergrated versie, gewoon een losse pci kaart. Ik weet niet waarom de dell manager dat zegt.
- De firmware van dell... Vreemd ik heb toch echt 5.2.2.0072 er op gezet zal zo eens in de bios kijken...
- LSI en Dell kunnen elkaar bijten heb ik vernomen, dus heb ik het maar op save gespeeld

[ Voor 6% gewijzigd door ImpactMaster op 19-07-2009 15:16 ]

[ImpactMaster]

Fauna schreef op zondag 19 juli 2009 @ 11:16:
Gaat je niet lukken, tenminste als je de bootpartitie op de huidige array wil hebben. Google maar eens op 2TB limit

Komt erop neer dat je de partitieindeling om moet zetten naar GPT, waarvoor sowiso de array ongepartitioneerd moet zijn. Daar komt nog eens bij dat je niet kan booten van een GPT ingedeelde disk/array.

Als ik nu 2 losse arays maak?bv.
2 schijven als raid0 = 1tb voor OS
6 schijven als raid50 = 2tb voor Data

Ideeën zijn welkom!

[ImpactMaster]

Hoe kan ik de partitie indeling omzetten naar GPT?

[ImpactMaster]

Fauna schreef op zondag 19 juli 2009 @ 11:16:
Gaat je niet lukken, tenminste als je de bootpartitie op de huidige array wil hebben. Google maar eens op 2TB limit

Komt erop neer dat je de partitieindeling om moet zetten naar GPT, waarvoor sowiso de array ongepartitioneerd moet zijn. Daar komt nog eens bij dat je niet kan booten van een GPT ingedeelde disk/array.

Wat is het makkelijkste een nieuwe array maken of? ik hoor graag van je.
