Inleiding:

Misschien kennen jullie m'n vorige project nog, CiP Burning Heart. Destijds stil komen te liggen door gebrek aan inzet en vertrek van vriendin waarmee het een samenwerkingsproject was. Daarbij inmiddels niet meer zo gek van computers met kerstboom uitdossing, dus dat project is op 80% stil komen te liggen. Nu, na jaren, heb ik toch weer een nieuw project opgepakt. Dit keer geen computer of aanverwant apparaat, maar iets waar veel Tweakers toch wel interesse in hebben, getuige Het Grote Gitaar-topic - deel 6 . In dat topic heb ik al enkele malen laten doorschemeren te willen werken aan een custom gitaar. Sinds die melding en nu is behoorlijk wat tijd verstreken door verschillende omstandigheden. Het weer werkte niet mee (mag niet te fris voor de lak), in de tussentijd een vriendin gehad waar ik nogal veel tijd aan besteede en een vaste baan die ik inmiddels kwijt ben maar waar mijn tijd aan op ging. Nu eindelijk weer tijd over en de weergoden zijn goed gestemd, dus aanschouw! [Custom Guitar Construction in Progress] Stealth Jet V ! Samengevat in enkele steekwoorden is dit project: -Clean -Zwart -Brute sound -Oorpijn! -F117 style stealth

Wat voorafging, in timecompression:

Augustus vorig jaar (iirc) heb ik contact gehad met Rudy van BouwJeEigenGitaar.nl. Hij runt een webshop waar gitaarbouwpakketten worden verkocht. Hij bleek net een bestelling te hebben gedaan, maar heeft speciaal voor mij zijn bestelling laten wijzigen. Ik wou namelijk erg graag een Gibson Flying V stijl bouwpakket welke ik elders had gezien, maar niet naar Nederland verstuurd kon worden. Helaas zaten de Olympische spelen in de weg, was de fabrikant traag met productie en deed de douane moeilijk. Al met al betekende dat een wachttijd van ruim 4 maanden. Uiteindelijk heb ik vlak na nieuwjaarsdag mijn pakje binnen gekregen. Helaas incompleet, want de elektronica miste. Uiteraard melding van gemaakt en dit bleek een fuckup van de fabrikant die geen enkele van de Flying V's compleet heeft geleverd. Hier na is dit netjes opgelost door Rudy, die schijnbaar de fabrikant de huid vol heeft gescholden. Voor de mensen die ook willen gaan bestellen: Dit merk bouwpakket wordt niet meer geleverd, er zijn nu nieuwe die beter zijn. Goed, alles zo'n beetje compleet uiteindelijk, maar eigenlijk boeide het hele verhaal rond de fabrikant mij niet zo. Vantevoren had ik namelijk al ingecalculeerd dat ik alleen het houtwerk zou gaan behouden en alle onderdelen verder custom zullen zijn. Achteraf bleek ook het metaalwerk wat erbij zat niet echt kwaliteit te zijn. Zo waren de bussen voor de brug en tailpiece exentrisch en te ruim uitgeboord en de chroomlaag was wat dof en had bubbeltjes. Dat kwam dus mooi uit want ik wou toch andere spullen er op Al die wachttijd heb ik daarom ook nuttig besteed aan brainstormen, ideeen opdoen en plannen klaarmaken. Veel van de dingen heb ik besproken met Eric van der Hoeven van Lovelock Custom Guitars en 't Speeltuygh te Zwolle. Als ik iemand hoog in het vaandel heb wat betreft customs is hij het wel. Van hem heb ik erg veel tips gehad, allerlei aspecten doorlopen en heeft voor mij custom onderdelen besteld.

Credits:

- Rudy van BouwJeEigenGitaar.nl - Eric van der Hoeven (Lovelock Custom Guitars en 't Speeltuygh) - GuitarFetish voor het leveren van verschillende onderdelen.

De eerste stapjes:

Goed, ik ben dus nu zo ver dat ik daadwerkelijk aan de slag kan Uiteraard heb ik wat lekkermakertjes van alle spulletjes die ik voor de gitaar heb gekocht -De body met hals, zoals die in de doos zat: Met wat mooie spulletjes erbij! -Wait... whut? Sneldrogende decoratieve nitrocellulose lak voor ondergronden.... * McKaamos grijpt, rent naar de kassa en betaalt.... ALL MINE! Ja, Nitrolak schijnt niet meer te mogen volgens RoHS, dus was echt blij dit te vinden in de bouwmarkt. Vind het vreemd dat het daar nog staat, maar dit is wel de meest ideale lak voor een gitaar. Lekker dun, knetterhard en tast de toonkwaliteit van de gitaar niet aan. Verder zie je op de plaatjes dus de gitaar en alle spulletjes. Even opgesomd: - 2x DiMarzio Evolution Humbuckers - Gotoh stemschroeven, 3-bij-3 set in mat zwart - Zwarte tailpiece - Zwarte Schaller/Wilkinson stijl brug met rollers ipv groeven. - Pickupringen - Schaller Straplocks (om strap vast te zetten) - Rotary Superswitch (4 polen, 5 standen, monsterding) - Gibson VariTone schakelaar (middentonenzuiger, ideaal voor metal!) - Wat misc elektronica zoals condensators, schakelaars en speedknobs - Grondlak, nitrocellulose satijnzwart lak en antraciet lexaan/polycarbonaatlak - Schuurpapier en andere verfbenodigdheden Verdere onderdelen zijn vooral elektronica en aanverwante soldeerprut. Dat ligt hier ook al klaar en komt vanzelf een keer aan bod Nu maar eens lekker aan de slag

Plannen:

Kort samengevat en subject to change without notice: De plannen! - Witte slagplaat ditchen en vervangen door polycarbonaat - Custom elektronica design met o.a. een Megabucker setup - Verven in mat zwart, maybe wat custom paint ideetjes - Output jack op een andere plek monteren - Quickchange mogelijkheid voor slagplaat - Pickup reverser - Highpass filter - Varitone middentonen filter - More to come...

[ Voor 3% gewijzigd door McKaamos op 23-05-2009 13:44 ]

[_ferry_]

Op speciaal verzoek, toestemming!

[McKaamos]

Sweet! _Ferry_, bedankt!

---

Update 002:

Zoals beloofd, de eerste update na de openingspost! De afgelopen twee dagen niet gek hard gewerkt, maar heb toch een aantal dingen voor elkaar gekregen. - Custom ploycarbonaat slagplaat gemaakt - Schema's voor schakelaars getekend - Pickup reverser schakelaars gesoldeerd - Gat laten boren voor output jack Schema's getekend. Zegt genoeg eigenlijk. Ik heb de plaatjes met opzet klein gehouden gezien ik niet verwacht dat iemand me uberhaupt na gaat doen en op deze manier zie je mijn extreem beroerde tekenkunsten niet zo goed Gaatje laten boren tussen de poten van de V. Normaliter zou de output via de slagplaat naar buiten komen. Ik vind dat hardstikke lelijk en daarbij heb ik er waarschijnlijk niet eens ruimte voor, gezien de rest van de plannen. Slagplaatje grof uitzagen, fijn uitzagen en dan netjes schuren tot hij perfect rechte kanten heeft. En natuurlijk de pickup reversers gesoldeerd aan de hand van de tekeningen. Klotewerkje met die kleine aansluitpuntjes, en om het netjes te doen met krimpkous ben je echt een eeuw bezig. Voor de oplettende kijker: Ja, dat zijn aders uit een UTP kabel. Die gebruik ik met opzet omdat ze de goede diameter hebben, al pre-twisted zijn (in de hoop dat dat interferentie minimaliseert) en mooi kleurgecodeerd zijn zodat het makkelijk te volgen blijft.

[ Voor 91% gewijzigd door McKaamos op 24-05-2009 22:17 . Reden: update geplaatst ]

[McDutch]

Nice gefeliciteerd met de toestemming.

*McDutch bookmarks*

Mooi dat je die nitrolak nog hebt weten te bemachtigen ook!

ik ben benieuwd naar hoe dit beestje eruit komt te zien en hoe ze klinkt natuurlijk ^^

[HyperioN]

McKaamos schreef op vrijdag 22 mei 2009 @ 19:35:

Plannen:

Kort samengevat en subject to change without notice: De plannen! - Witte slagplaat ditchen en vervangen door polycarbonaat - Custom elektronica design met o.a. een Megabucker setup - Verven in mat zwart, maybe wat custom paint ideetjes - Output jack op een andere plek monteren - Quickchange mogelijkheid voor slagplaat - Pickup reverser - Highpass filter - Varitone middentonen filter - More to come...

Haa McKaamos.. Leuk projectje dit Ga het zeker in de gaten houden.
Wat voor hout is het precies? Gaat dat een beetje klinken denk je? De pickups maken een hoop goed natuurlijk. Goede keus die DiMarzio's; erg vette pickups zijn dat.
Wat voor neck heeft het ding? Wizard-style of toch wat klassieker (dikker)? Eigenlijk een beetje jammer dat je een complete custom gitaar aan het bouwen bent; maar datgene wat een groot deel van het speelgemak van een gitaar bepaalt zit er al pre-fab op: de neck en het fretbord. Logisch ook, want die dingen zijn onmogelijk zelf te maken als amateur, maar het grootste voordeel van een custom gitaar laten maken is imo dat je een neck kunt laten maken die precies aan jouw wensen toekomt.. En dat gaat nu dus niet, maar goed..

Vertel eens even hoe je dit precies gaat aanpakken qua hardware, want dat komt natuurlijk ontzettend nauw! Als je je brug 3mm verkeerd plaatst zit je al met een instrument wat volgens mij onmogelijk fatsoenlijk te intoneren is. Ben erg benieuwd hoe je dat precies gaat aanpakken.


Ik hoop trouwens wel dat je ook exterieur je eigen draai aan de gitaar geeft zodat je ook echt kan zien dat het een custom-gitaar is; het oog wil immers ook wat.
Want een speciale elektronika-setup is natuurlijk ook custom; maar dat kun je er niet aan af zien en de gitaar-leek zegt dat natuurlijk ook niks. Ik zou dus opteren voor een vette airbrush of zoiets, als je daar het budget en/of de contacten voor hebt. Of frees iets leuks in de body of zaag een stuk van de headstock af, zoiets.
Met andere woorden: ik zou het erg jammer vinden als je hem "gewoon" zwart maakt, dat maakt hem een stuk minder speciaal dan dat hij kan zijn! Mat-zwart vind ik trouwens sowieso lelijk op een gitaar, maar dat is een kwestie van smaak natuurlijk

Ben erg benieuwd hoe het gaat worden!

[merijntjuh]

veel plezier!
deze ga ik volgen!

[JER00N]

Ziet er leuk uit hoor. Hoe is de kwaliteit van de hals en body (afwerking, is het een beetje recht en past het enigszins in elkaar ) ?

Ik wil er ooit nog een simpel stratje bij, wellicht dat ik dan ook zoiets doe.

[McKaamos]

HyperioN. schreef op zondag 24 mei 2009 @ 20:06:
[...]

Haa McKaamos.. Leuk projectje dit Ga het zeker in de gaten houden.
Wat voor hout is het precies? Gaat dat een beetje klinken denk je? De pickups maken een hoop goed natuurlijk. Goede keus die DiMarzio's; erg vette pickups zijn dat.
Wat voor neck heeft het ding? Wizard-style of toch wat klassieker (dikker)? Eigenlijk een beetje jammer dat je een complete custom gitaar aan het bouwen bent; maar datgene wat een groot deel van het speelgemak van een gitaar bepaalt zit er al pre-fab op: de neck en het fretbord. Logisch ook, want die dingen zijn onmogelijk zelf te maken als amateur, maar het grootste voordeel van een custom gitaar laten maken is imo dat je een neck kunt laten maken die precies aan jouw wensen toekomt.. En dat gaat nu dus niet, maar goed..

Vertel eens even hoe je dit precies gaat aanpakken qua hardware, want dat komt natuurlijk ontzettend nauw! Als je je brug 3mm verkeerd plaatst zit je al met een instrument wat volgens mij onmogelijk fatsoenlijk te intoneren is. Ben erg benieuwd hoe je dat precies gaat aanpakken.


Ik hoop trouwens wel dat je ook exterieur je eigen draai aan de gitaar geeft zodat je ook echt kan zien dat het een custom-gitaar is; het oog wil immers ook wat.
Want een speciale elektronika-setup is natuurlijk ook custom; maar dat kun je er niet aan af zien en de gitaar-leek zegt dat natuurlijk ook niks. Ik zou dus opteren voor een vette airbrush of zoiets, als je daar het budget en/of de contacten voor hebt. Of frees iets leuks in de body of zaag een stuk van de headstock af, zoiets.
Met andere woorden: ik zou het erg jammer vinden als je hem "gewoon" zwart maakt, dat maakt hem een stuk minder speciaal dan dat hij kan zijn! Mat-zwart vind ik trouwens sowieso lelijk op een gitaar, maar dat is een kwestie van smaak natuurlijk

Ben erg benieuwd hoe het gaat worden!

Het hout is baswood en rosewood toets. Eigenlijk net als mijn Ibanez.
Aan de ene kant wel jammer dat ik niet alles zelf kan kiezen op deze manier, maar zelf een nek maken zit er (zoals je zelf al zegt) niet in. Laten maken is wel een mogelijkheid maar dat kost klauwen vol geld. Ik heb behoorlijk wat geld tegen dit ding aan gesmeten en dat paste helaas niet meer in het budget

De nek is een Gibson stijl nek. Een stukje meer "chunky" dan de Wizardachtige van m'n Ibanez, maar dat zal een kwestie van gewenning zijn. Daarbij issie ook nog eens 2 frets korter.
Wat betreft plaatsing van de brug en tail heb ik gelukkig geen zorgen. De gaten zijn voorgeboord op de goede plek, dus dat hoef ik niet zelf uit te meten. Misschien wel een beetje dubbel (ook in OP vermeld), maar de brug wordt een Schaller/Wilkinson-stijl Tune-O-Matic met rollers ipv groeven. Dat maakt het stemmen en intoneren wat makkelijker en de snaren breken daar mee niet zo snel als met groeven.

Wat ik verder ga doen met de body laat ik nog even een geheim Uiteraard wel iets wat past in het F117 thema, maar die is voor 95% mat zwart en natuurlijk het ultieme voorbeeld van stealth. Meer details wil ik op dit moment nog niet geven

JER00N schreef op zondag 24 mei 2009 @ 21:48:
Ziet er leuk uit hoor. Hoe is de kwaliteit van de hals en body (afwerking, is het een beetje recht en past het enigszins in elkaar ) ?

Ik wil er ooit nog een simpel stratje bij, wellicht dat ik dan ook zoiets doe.

Het houtwerk van deze is behoorlijk goed te noemen. De uitgefreesde delen mogen nog wat schuurwerk hebben, maar de rest is bijna vlekkeloos afgewerkt.
Voelt ook lekker stevig aan, en volgens de expert (Eric) heeft het hout ook goede toonkwaliteiten. Ik heb het hout zo gekozen omdat het overeen komt met m'n Ibanez en daar ben ik wel tevreden over

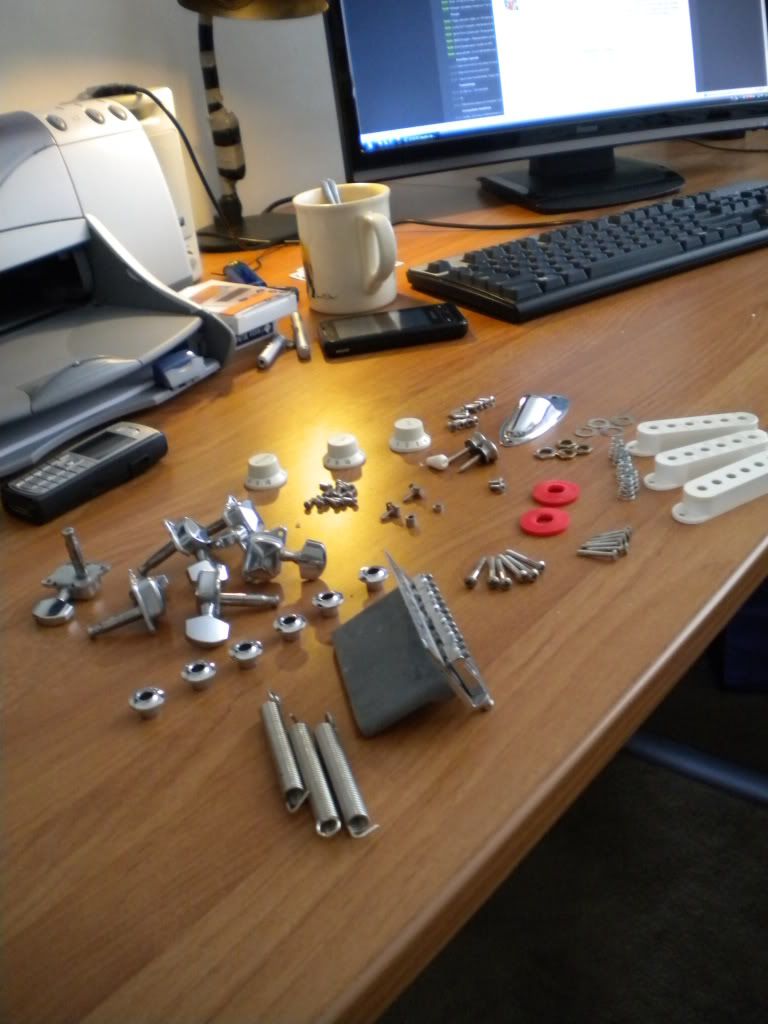

Het metaalwerk wat erbij zit is ronduit kut en de elektronica miste bij de levering.
O.a. de bussen waar de brug en tail ingeschroeft worden waren off-center en te wijd uitgeboord, de tuners waren nogal los en het chroom van dermate lage kwaliteit dat onbruikbaar is in mijn ogen.

Echter, deze V is inmiddels ruim een half jaar geleden besteld, bij een andere fabrikant dan waarvan BouwJeEigenGitaar.nl nu levert. De huidige heb ik ook onder ogen gehad en deze zijn kwalitatief stukken beter.
Verder schijnen de kits van Saga, die daar ook te koop zijn, nog beter van kwaliteit te zijn dan de nieuwe serie V's.

De nieuwe V serie heb ik ook al even in handen gehad. Een mede-gitarist uit deze stad heeft de nieuwe gekocht en in elkaar gezet met alle originele bijgeleverde onderdelen en deze ziet er geweldig goed uit. Het grote verschil is dat de nieuwe serie een Bolt-On nek heeft t.o.v. de gelijmde van mijn V, de output jack zit lager in de poot van de V met een eigen cavity en de body heeft wat meer afgeronde hoeken.

Rudy van BouwJeEigenGitaar.nl is ook op de hoogte van de problemen met de eerste serie V's en deze worden inmiddels niet meer verkocht.
De overige kits zijn verder van Saga of een nieuwe fabrikant die wel goed werk aflevert.

[xPhantom]

*Bookmarked*
Leuk project.
Is het volgen vast waard

[Proto]

Deze wordt zeker interessant, gitaarbouw vind ik al een tijdje interessant (zegt iemand die nooit verder dan drie akkoorden is gekomen, maargoed ). Ik ben benieuwd hoe je de 'stealth' uiteindelijk gaat uitwerken.

* Proto bookmarks

[McKaamos]

Proto schreef op maandag 25 mei 2009 @ 19:13:
Deze wordt zeker interessant, gitaarbouw vind ik al een tijdje interessant (zegt iemand die nooit verder dan drie akkoorden is gekomen, maargoed ). Ik ben benieuwd hoe je de 'stealth' uiteindelijk gaat uitwerken.

* Proto bookmarks

Ach, tis niet zo dat ik geweldig kan spelen ofzo
Hell, m'n kunsten beginnen zelfs aardig af te takelen omdat ik gewoon te weinig speel.
Alleen een paar riedeltjes die ik eerder er in heb gestampt willen nog aardig. Heb al weer heel snel kramp in m'n onderarmen enzo.

Wat ik ga doen wat betreft stealth zie je vanzelf, maar ik denk dat het weinig te raden over laat eigenlijk
Straks komt er weer een update want ik ben vandaag weer stevig aan de slag geweest.

[VincentG]

Cool project. Kan al niet wachten op de volgende update.

[McKaamos]

Update 003:

En weer een update voor de fans Vandaag vooral geplakt, geschuurd en geverfd. Valt weinig over te zeggen, just watch. Het fretboard aan het afplakken en de overtollige restjes schilderstape verwijderen met een scalpel (thanks zus!). Er zaten een paar kleine gaatjes in de body die wel voorgeboord waren voor de originele slagplaat. De rest mist en dat komt me goed uit. Des te minder gaatjes om te vullen. Gelukkig had ik nog een tube kneedbaar hout staan en dat heb ik dus er in gesmeerd. En dan lekker aan het schuren, alles netjes opruwen. Gelukkig heeft een V maar weinig rondingen, dus bijna alles kon met de vlakschuurmachine waar ik gritje 180 onder heb gestopt. Daar na afgeplakt om de binding (witte rand om de body heen) te voorzien van plastic hechtprimer. Die rand wil ik later niet meer zien en de verf hecht er slecht op, dus wat primer er op. Geen plaatje van de primer, die is transparant en zie je dus toch niet op de foto Toen de plastic hechtprimer droog was, en ik een nieuw pakje shag had gehaald, ben ik de grondprimer gaan spuiten. 4 lagen met 10 minuten tussenpauze. Ziet er al goed uit imho. Nu nog 18 uur wachten tot ik mag gaan kliederen met gekleurde verf Toen, vanavond, nog even aan het solderen geslagen. Ik miste echter wat spullen (o.a. een weestandje) waardoor ik niet verder kon dan het maken van een custom 10polig stekkertje. Ohh well. ik heb toch wat andere leuke dingen gezien, dus ik denk dat er sowieso nog wel wat te solderen is de komende dagen

[Touchdomex]

Geweldig cool project

/me Bookmarked for awsomeness

[YannickH]

Dude you copy my belt AND my shirt
Ik heb dat exacte shirt nu ook aan en die riem om... freaky man
Goeie smaak heb je wel

hahum, back ontopic..
Ziet er gaaf uit man, ben heel erg benieuwd ik heb al een aantal vermoedens, maar ik laat me verassen.
Aan je soldeerpunten te zien lever je puik werk! Ga zo door dus!

[McKaamos]

Whoa, sick... Maar het kan ook zijn dat jij mij copied he wie heeft de riem en shirt langer?
Morgen trek ik wel een ander shirt aan iig

Maargoed, vermoedens zijn leuk, laat eens horen misschien heb je ergens aan gedacht waar ik niet aan gedacht heb?

[ Voor 11% gewijzigd door McKaamos op 25-05-2009 23:41 ]

[YannickH]

hehe true, laten we het op 'elkaar copieen' houden, lekker eerlijk

Ik dacht aan een paintjob met die hoekige trekjes van de F117 (vind ik trouwens ook een van de mooiste vliegtuigjes, samen met de SR-71 Blackbird, die ken je vast ook wel)
In die paintjob dan een aantal delen van het vliegtuig, en een paar mechanisch achtige dingen met die hoekpatronen erin.
het zit allemaal in mn hoofd en op dit tijdstip ben ik nogal slecht in Mind-to-Word acties

Ik plemp het nog wel een keer op papier als ik tijd heb morgen/overmorgen, post ik hier wel ff Toch een hoop saaie lessen @ school, dus zal wel lukken.

Ik lees trouwens net in je startpost dat het een mat CLEAN zwarte paintjob word, ik ben ook veel te enthousiast Ik teken het nog uit voor je, misschien kan ik je overhalen
Ik ga nu lekker maffen, en je hoort nog van me!

Edit: matzwart, waar trek ik matzwart vandaan ?? CLEAN zwart dus

[ Voor 4% gewijzigd door YannickH op 25-05-2009 23:53 ]

[McKaamos]

Ahhh de SR71. Mach 3, sub-space vlieghoogte, piloten in spacesuits en een shell van titanium die tijdens kruissnelheid een paar honderd graden heet wordt... yup, top vliegtuig

Paintjob laat ik nog niks over los, behalve dat het mat zwart wordt (ja dat heb je wel goed gelezen hoor )
Ik ben wel heel benieuwd wat voor draai jij er aan zou geven...
Nu ook maar eens pitten. Moet sowieso tot 14:00 wachten tot ik verder kan verven.

[Ezechiel]

Bookmarked, even volgen

Een collega van mij heeft zijn hele gitaar zelf gemaakt, ben benieuwd wat dit gaat worden.

Succe iig!

[McKaamos]

Update 004:

Het is de afgelopen paar dagen even stil geweest. Dinsdag om 14:00 was de primer officieel uitgehard. Helaas kon ik niet verder omdat ik eerst naar de tandarts moest (waar ik de helft van mijn verstand heb laten verwijderen) en het begon daar na te regenen. Daar door was de luchtvochtigheid nogal hoog en dan loop ik meer risico op witte vlekken (uitslag) op de lak. Toch heb ik niet stil gezeten. Ik heb namelijk nog een alternatieve pickupreverser gemaakt, heb de vol en tone pots voorgesoldeerd en ben naar de winkel geweest voor extra verf en wat elektronica. De nieuwe/alternatieve pickup reversers. Valt weinig over te zeggen, anders dan dat ze hetzelfde doen, maar de derde stand missen. De volume pot met highpass filter er op. Geen wereldschokkend stukje elektronica, maar ik vind hem persoonlijk wel erg netjes in elkaar gezet. Tonepot ook even voorzien van de bijbehorende condensator en een ground wire. Later, in de gitaar, komen er nog wat extra verbindingen aan te zitten. Vandaag heb ik de primer opgeschuurd met 400grit. Lekker glad en vlak. Op de foto zie je het geschuurde bovenblad en nog onbewerkte zijkant. Daarop was wat korrelvorming zichtbaar. Netjes gevlakt om daar na met zwarte lak aan de slag te kunnen. En toen bezig met zwarte lak. Hier onder zie je enkele foto's van de voortgang. Ik heb bijna 4 bussen satijn zwart op de gitaar geleegd voor een totaal van 7 lagen. Uiteraard wordt de kleurlaag nog geschuurd zodra de verf uitgehard is. Vandaar zoveel lagen. Ik wil er liever niet doorheen gaan

[natasdiamon]

Succes! het ziet er best goed uit, ik heb er zelf nog nooit van gehoord, een gitaar zelf bouwen modden.

en zo te zien perfecte afwerking! (gaat die lang nog glimmen of..?)

[ Voor 15% gewijzigd door natasdiamon op 28-05-2009 19:07 ]

[McKaamos]

natasdiamon schreef op donderdag 28 mei 2009 @ 19:00:
Succes! het ziet er best goed uit, ik heb er zelf nog nooit van gehoord, een gitaar zelf bouwen.

en zo te zien perfecte afwerking!

Dankje

De afwerking lijkt op de foto erg goed, maar de lak zitten wat imperfecties in. Die ga ik er morgen uit schuren en dan nog eens wat lagen lak er op doen.

En zelf bouwen is niet zo gek moeilijk als je het doet op basis van een bouwpakket. Ik voeg alleen de extra moeilijkheidsgraad van wat customshop ideeen toe, en uiteraard een bak custom elektronica.
Er zijn mensen die het helemaal zelf doen, en dus ook zelf de vorm uitzagen en dergelijke. Ik moet toegeven dat er geweldige creaties tussen zitten. Dat durf ik op dit moment nog niet aan.

Als ik nog een gitaarproject ga doen na deze, dan denk ik dat ik een custom body met een Ibanez Wizard nek ga maken.
De nek is namelijk het moeilijkste van alles. Één fret een milimeter scheef en je gitaar klinkt voor geen meter meer.

edit:

natasdiamon schreef op donderdag 28 mei 2009 @ 19:00:
Succes! het ziet er best goed uit, ik heb er zelf nog nooit van gehoord, een gitaar zelf bouwen modden.

en zo te zien perfecte afwerking! (gaat die lang nog glimmen of..?)

Modden is het ook niet helemaal. Het is bouwen op basis van een pakket en custom shop ideeen toevoegen

Anyway, ik ga hem niet laten glimmen. Dat vind ik lelijk.

[ Voor 18% gewijzigd door McKaamos op 28-05-2009 19:08 ]

[Delusion]

Leuk project, zie je niet zoveel

Komt er ook nog een eigengemaakte pedaal erbij?

McKaamos schreef op donderdag 28 mei 2009 @ 19:09:
[...]

Wie weet Misschien een simpel boostertje ofzo Eerst de gitaar maar eens afmaken

Doe dat eerst ja

[ Voor 55% gewijzigd door Delusion op 28-05-2009 19:17 ]

[McKaamos]

Delusion schreef op donderdag 28 mei 2009 @ 19:07:
Leuk project, zie je niet zoveel

Komt er ook nog een eigengemaakte pedaal erbij?

Wie weet Misschien een simpel boostertje ofzo Eerst de gitaar maar eens afmaken

[The Eagle]

Mooi project Feitelijk ben je nu een echte ambachtsman - muziekinstrumentmakers zijn er niet zoveel meer, laat staan jongens die echt alles met het handje doen.

Misschien vloeken in de kerk (please forgive me )...maar als je toch al aan de electronica bezig bent, misschien een ideetje om er een custom interface met bv een PS3 en/of X360 aan te hangen zodat je ook Guitar Hero enzo kunt spelen? Ik weet dat er daar maar een paar controls gebruikt worden, maar dat zou via midi oid toch aan te sturen moeten zijn

[YellowOnline]

Nice modding Ik ben jaloers dat ik zo'n handigheid niet heb

[McKaamos]

The Eagle schreef op donderdag 28 mei 2009 @ 20:11:
Mooi project Feitelijk ben je nu een echte ambachtsman - muziekinstrumentmakers zijn er niet zoveel meer, laat staan jongens die echt alles met het handje doen.

Misschien vloeken in de kerk (please forgive me )...maar als je toch al aan de electronica bezig bent, misschien een ideetje om er een custom interface met bv een PS3 en/of X360 aan te hangen zodat je ook Guitar Hero enzo kunt spelen? Ik weet dat er daar maar een paar controls gebruikt worden, maar dat zou via midi oid toch aan te sturen moeten zijn

Blasphemer!!! Thou shalt burn in hell!



Maar nee, een echte gitaar kan je niet zomaar ombouwen tot Guitarhero geval.
Er zijn wel midi interfaces, maar die kosten grof geld. Spulletjes van Ghost zou je daar voor moeten hebben. Kost al snel 300 a 400 euro. Ik vind 180 euro voor een setje DiMarzio Evolutions al duur genoeg En dan zou je nog moeten interfacen van Midi naar je console.
Te veel werk en te hoge kosten voor zoiets extreem gays

Ambachtsman zou ik mezelf nog niet durven noemen, hoewel ik een carriere als gitaarbouwer best zou zien zitten Misschien, ooit....

YellowOnline schreef op donderdag 28 mei 2009 @ 20:17:
Nice modding Ik ben jaloers dat ik zo'n handigheid niet heb

Kwestie van gewoon gaan doen, leren doe je vanzelf Ik ben nou ook niet de meest handige persoon ever, maar ik ben wel technisch aangelegd.

[ Voor 10% gewijzigd door McKaamos op 28-05-2009 21:30 ]

[YannickH]

Ziet er allemaal weer leuk uit puik werk allemaal!

Ik heb gister trouwens een volledige f117 gefabriceerd in google sketchup, had ik zin in
Daarom duurde het ook een tikje langer, ik had een schetsje gemaakt, maar ik dacht, laat ik het gewoon gelijk maar 3d modellen, dan heb je de schaduw shit ook gelijk als optie.

Als je het sketchup model wil hebben moet je maar even mailen ( yannickhoogerwerf apenstaart gmail punt com)

Dit is het resultaat, vrij simpel maar toch gaaf in mijn ogen. (die 2 staartvleugeltjes hoeven natuurlijk niet per se, maar ik heb ze er voor de volledigheid toch maar ff bijgeplakt )



en als je het echt gek wil maken maak je een vleugel deels 'open' zeg maar, zodat je alle technische meuk eronder ziet (als je dat ook in een 3d model wil hebben moet ik naar 3ds max overstappen, want das te geavanceerd voor sketchup geloof ik )

Ik ga nog even verder puzzelen met het bovenste gedeelte en ik ga er nog fretten op plakken (of word ie fret-less?)

Ik ben nou onderdehand ook wel benieuwd naar jouw plannen, kun je een tipje van de sluier oplichten?

[McKaamos]

Hey wat gaaf zeg Vet gemaakt
Lijkt me echt gaaf om zoiets als daadwerkelijke gitaar te zien.
Wordt je model headless of ga je nog een bijpassende headstock modellen?

Mijn gitaar heeft in ieder geval frets. Een fretless gitaar lijkt me eigenlijk totaal niet fijn werken.

Ik zal dan maar een klein tipje van de sluier oplichten
Ik heb witte en rode nitro lak weten te bemachtigen. Als je een echte kenner van militaire straalvliegtuigen bent weet je waarschijnlijk wel wat ik daar mee ga maken
Verder heb ik antraciet voor de slagplaat. De slagplaat ga ik waarschijnlijk nog wel opnieuw maken, hij past me net niet goed genoeg.
Verder heb ik nog wat besteld bij Baco Army Goods op gebied van elektronica.
Hier ligt ook nog een zilderkleurige verfpen die ik van plan ben te gebruiken.

Morgen wil ik de nu mooi zwart gespoten body nog een keer gaan opschuren met P500 nat, en dan nog wat lagen zwart er op doen.
Er zitten nog wat imperfecties in de lak die ik op die manier wil wegwerken. Daar na kan ik met wit, rood en de zilverpen aan de slag.

Wat betreft de zwarte lak zit ik er over te denken om hem satin te laten. Mat is ook heel gaaf, maar zoals ik hem nu zie hangen issie ook heel erg mooi. Dat wordt dus nog even nadenken...

M'n schema voor de SuperSwitch is ook terug van revisie, dus die kan ik ook klaar gaan maken.

Zodra die klaar is kan ik in princiepe de slagplaat gaan assembleren.

edit:
Oh btw, ik heb vandaag toch niet hetzelfde shirt aan he?

[ Voor 3% gewijzigd door McKaamos op 28-05-2009 22:31 ]

[YannickH]

Headstock, die zocht ik ik wist niet hoe dat deel van een gitaar nou genoemd werd
Maar die hoort gewoon bij 'het bovenste gedeelte' waar ik dus nog even mee ga knutselen

@ je opgelichtte tipje van de sluier :
Het begint dus ook al rap wat te worden mooizo! Ik ben benieuwd wat je er van maakt!

[McKaamos]

Update 005:

Yay, weer een nieuwe update! Vandaag helaas niet zoveel gedaan als gewenst, maar toch een flinke update kunnen fabriceren. Zo lag de lak erbij aan het begin van de dag. Nog wat imperfecties die eigenlijk onderliggend in het hout blijken te zitten. Uiteraard mijn uiterste best gedaan om ze weg te krijgen, maar dat wil niet 100% lukken. Ik moet zeggen dat ik het zo wel erg mooi vind eigenlijk. Terwijl mijn 500grit schuurpapier lag te weken in warm water moest ik even bedenken wat ik als volgende ging doen. Gezien ik niet tevreden ben over de eerder gemaakte slagplaat besloot ik daar maar eens aan te gaan werken. Maargoed, hoe krijg je de omtrek van de controlcavity nou netjes op papier? Zo dus: Een stuk carbonpapier met inktzeide naar boven over het gat spannen. Dan een vel papier er overheen spannen en wrijven met een spons. Et Voila! De omtrek perfect op papier. Daar na nog even een paar kopietjes gemaakt (met de hand en carbon papier) en een grotere omtrek. Toen was het schuurpapier lekker ingeweekt en kon ik aan de slag op de gitaar. Geeft wel een hoop natte bende, maar het resultaat is wel netjes glad. Zo stond de gitaar er na het schuren bij. Een beetje mistroostig met wat compleet weggeschuurde plekken in de lak. Blijkbaar heb ik niet genoeg mijn best gedaan op het schuren van het hout... Daar na moest de gitaar nog even netjes opdrogen, dus ging ik de slagplaat zagen. Dit keer heb ik voor het schuren van de randen van het lexaan de schuurmachine gebruikt. De vorige keer ging het met de hand en dat kostte me veel teveel tijd. Tijdens het maken van de slagplaat is de gitaar netjes droog geworden en kon ik die nog even een keer afnemen met alcohol om daar na weer nieuwe zwarte lak er op te spuiten. Lookin good! En toen, vlak voor het eten, nog even snel een houtje met de omtrek van de control cavity uitgezaagd zodat ik een mock-up kan maken van de controls. Verder heb ik in wat tussendoor tijd een paar spuitbussen transparante acryl lak gevonden. Dit heb ik even gestest maar bleek hoogglans te zijn. Bij de bouwmarkt had ik al wel een bus nitrocellulose lak gevonden, maar daar was er helaas maar 1 van. Ik ben dus nog niet zeker wat ik ga doen. Mogelijk kan ik wat twee componentenlak regelen die hoogglans en kneiterhard opdroogt, maar die moet ik dan gaan matteren. Satin finish is ook prachtig, maar dan moet ik extra bussen transparant zien te regelen. Oh well....ik zie nog wel even hoe dat afloopt.

[t1mmy]

Geniaal! Ik krijg (als ik geslaagd ben (a) ) ook een bouwsetje! leuk hier een log te vinden!

[McKaamos]

t1mmy schreef op zaterdag 30 mei 2009 @ 01:38:
Geniaal! Ik krijg (als ik geslaagd ben (a) ) ook een bouwsetje! leuk hier een log te vinden!

Maak je er ook een CGCiP van? Lijkt me leuk om de aanpak van iemand anders te zien.
Weet je ook al welk model bouwpakket je krijgt? En al ideeen wat je er mee gaat doen? Neem aan dat je hem niet standaard laat

[McKaamos]

Update 006:

In de update van vandaag: -Elektronica -Slagplaten -Mislukte experimenten -Nog te bewijzen experimenten -Een strak zwarte Flying V Read on! Als eerste op een slome ochtend maar eens bezig gegaan met wat elektronica. Output jack voorzien van een draadje. Als volgende ben ik bezig gegaan met het maken van een mal voor de knoppen in de slagplaat. Netjes strak recht met de kolomboor. En als resultaat deze mal: Daar na heb ik dat overgezet op het lexaan/polycarbonaat en heb de electronica aangesloten. Omdat ik ondertussen zat te chatten heb ik een hoop foutjes moeten corrigeren Uiteindelijk uiteraard wel netjes gelukt, maar weinig foto's gemaakt. Vannochtend ben ik bezig gegaan aan een idee wat ik had voor de lak. De sluier wordt nu volledig opgelicht Helaas is het experiment niet geluk. Mijn idee was namelijk om net als op een echte straaljager enkele waarschuwingspijlen te plaatsen, o.a. wijzend naar de pickups. Helaas is mijn hand niet vast genoeg om de letters uit te snijden en zijn de letters erg lelijk geworden op mijn testplankje. Kijk trouwens niet naar de afgebladderde verf. Het is maar een teststrookje die ik niet netjes heb geschilderd. Geen primer, geen schuurwerk, en de verf dondert er zo af. Het gaat er om dat de letters niet netjes gelijk zijn. Ohh well... too bad... dan maar strak jet-black Toen weer verder gegaan met de slagplaat. Die kon namelijk wel een likje verf gebruiken. Uiteraard heb ik hier voor geen Nitrolak gebruikt, maar modelbouwverf (polycarbonaatlak). Dit vanwege het gebruik van lexaan/polycarbonaat. Dat gaat namelijk uitdrogen en uiteindelijk barsten als je het verft met normale spuitbuslak. Vziw zit er in polycarb-lak wat aceton waar door de lak kan hechten aan het lexaan. Dat smelt namelijk onder invloed van aceton. Zus begon al te schreeuwen dat ze het vond stinken naar nagellak remover Daar na heb ik, op aanraden van anderen, een paar stukken schuim uitgesneden om in de pickupgaten te stoppen. Schijnbaar is dat goed voor de sustain van de gitaar (het lang laten doorklinken van het geluid) doordat de trillingen daardoor beter overkomen van het hout naar de pickups. Voor de niet-kenner: het hout van de gitaar vibreert mee met de snaren. Goed hout zal zorgen dat je betere sustain hebt. Ook zijn er trucjes uit te halen om de sustain te vergroten, zoals het gebruik van een gelijmde nek ipv een opgeschroefde nek. Of schuim echt helpt is maar de vraag, maar het kan in ieder geval geen kwaad. Als laatste heb ik vandaag nog even de slagplaat op de gitaar gezet en daar in de knoppen gemonteerd. Sexy, al zeg ik het zelf...

[ Voor 1% gewijzigd door McKaamos op 02-06-2009 17:41 . Reden: nummer wel verhogen natuurlijk 8)7 ]

[McDutch]

Dude, put on a shirt when you're working

Nice update, ziet er strak uit zo in t zwart

Al vind ik zelf die half vervallen letters zoals ze op dat plankje zitten wel gaaf,
maar ik ben dan wel een liefhebber van een beetje een 'used' look.

Soldeerwerk ziet er ook netjes uit, goed geordend ook. [gekleurde draadjes, verdomd goed idee voor iedereen die soldeert ]

Knoppen zijn wel een beetje standaard, though

spoiler:

Valt me van je tegen!

Verder vorder je behoorlijk snel, als je zo doorgaat ben je eind deze week nog klaar

[t1mmy]

McKaamos schreef op zaterdag 30 mei 2009 @ 12:11:
[...]

Maak je er ook een CGCiP van? Lijkt me leuk om de aanpak van iemand anders te zien.
Weet je ook al welk model bouwpakket je krijgt? En al ideeen wat je er mee gaat doen? Neem aan dat je hem niet standaard laat

Ik weet het nog niet precies, of ik ga voor een Les Paul of voor een Explorer, alleen vind ik een Explorer minder interesant omdat ik een mat zwarte gitaar wil, en dat denk ik erg mooi staat op een Les Paul.
Verder met bedrading enzo moet ik nog uitzoeken, ik denk dat ik het de eerste tijd gewoon maar standaard ga doen, en dan sparen voor leuke pickups enzo.

-Weet ook nog niet of ik de tijd heb voor een GCCip Zou wel leuk zijn

[ Voor 5% gewijzigd door t1mmy op 01-06-2009 19:51 ]

[McKaamos]

McDutch schreef op maandag 01 juni 2009 @ 19:35:
Dude, put on a shirt when you're working

Nice update, ziet er strak uit zo in t zwart

Al vind ik zelf die half vervallen letters zoals ze op dat plankje zitten wel gaaf,
maar ik ben dan wel een liefhebber van een beetje een 'used' look.

Soldeerwerk ziet er ook netjes uit, goed geordend ook. [gekleurde draadjes, verdomd goed idee voor iedereen die soldeert ]

Knoppen zijn wel een beetje standaard, though

spoiler:

Valt me van je tegen!

Verder vorder je behoorlijk snel, als je zo doorgaat ben je eind deze week nog klaar

Ach, tis warm vandaag het mag zonder zo kleur ik ook nog eens een beetje bij, ben veel te wit.

Opzich is dat half vervallen wel leuk, maar imho niet voor dit project Ooit was er een casemod die compleet verroest er uit zag. Daar had het echt leuk voor geweest imho.

Knoppen zijn misschien een beetje standaard, maar niet voor dit model gitaar. Mijn andere alternatieven waren zwaar saai. Deze hebben iig een leuk transparantie effect wat goed combineert met de slagplaat.

t1mmy schreef op maandag 01 juni 2009 @ 19:50:
[...]

Ik weet het nog niet precies, of ik ga voor een Les Paul of voor een Explorer, alleen vind ik een Explorer minder interesant omdat ik een mat zwarte gitaar wil, en dat denk ik erg mooi staat op een Les Paul.
Verder met bedrading enzo moet ik nog uitzoeken, ik denk dat ik het de eerste tijd gewoon maar standaard ga doen, en dan sparen voor leuke pickups enzo.

-Weet ook nog niet of ik de tijd heb voor een GCCip Zou wel leuk zijn

Zwarte explorers zijn imho ook mooi Mat zwart op een Les Paul zie je wat minder vaak. Die zijn vaan hoogglans, dus ook een leuk idee.

Wat betreft pickups (en andere onderdelen): probeer Guitarfetish.com eens Veel leuk spul voor weinig geld.

[YannickH]

Ziet er strak uit Je soldeerwerk is idd echt klasse, geef je ook cursussen?

Ik vind wel dat de draaiknopjes een beetje buiten de boot vallen, die nummertjes en streepjes in wit dat past echt niet. Als ze in het ontwerp passen ziet dat er veel beter uit

Zie de nieuwe aanwinst van een goeie vriend van me:
Klik!

[McKaamos]

Oehh een ESP Les Paul... Die ziet er sexy uit zeg

Wat betreft de knopjes is dit het enige wat ik kon krijgen wat enigzinds past. De cijfers en streepjes zijn helaas wit, maar in een andere kleur worden ze niet gemaakt, of ik moet voor zilver of goud gaan als basiskleur ipv zwart.
Dat is imho erger dan wat witte streepjes en cijfers Mocht je een ander alternatief weten dan houd ik me aanbevolen.

Soldeercursussen geef ik niet. Of beter gezegd, nog niet Als je genoeg mensen weet te regelen die les willen en me er voor willen betalen, dan geef ik soldeerles
Iig thanks voor het compliment ik vind m'n eigen soldeerwerk niet eens zo heel geweldig eigenlijk Het voldoet en ziet er aardig netjes uit, maar ik denk dat het nog wel mooier kan.

edit:
Owjah, de knoppen, zoals op de laatste afbeelding zijn dit, van links naar rechts:
-Varitone middentonen filter
-Tone
-Volume
-Rotary pickupswitch
-2x Pickupreverser

[ Voor 10% gewijzigd door McKaamos op 01-06-2009 20:27 ]

[YannickH]

Ik vind die cijfertjes toch lelijk
ff 2 alternatieven opgezocht:
Klik!
Klik!

Ik weet echt niet of dat een goeie winkel is of niet, ik heb gewoon gegoogled

Nummertje 3:
Deze hele pagina ziet er wel mooi uit, mag je zelf uitzoeken
Klik maar weer

[ Voor 18% gewijzigd door YannickH op 01-06-2009 20:47 ]

[McKaamos]

Ahh VoxHumana, die tent is nogal aan de prijs
Verder wel goeie zaak, maar ik zou er niet direct iets kopen, puur vanwege te prijs.

Anyway, domeknobs heb ik wel liggen in chroom, maar zijn me eigenlijk wat te klein. Ziet er veel minder imposant uit qua grootte. Ik denk dat ik gewoon ff langs ga bij de gitaarwinkel en kijk of er een alternatief is. Ik verwacht (helaas) van niet. Elektronicazaak kan ik ook proberen, maar dan krijg ik wss aluminium stereotoren knoppen

Denk ook dat ik een van m'n reversers heb gemold bij het monteren. Het busje met schroefdraad kan bewegen tov de body van de schakelaar en daardoor blokkeert het pookje soms... Naja, morgen maar een nieuwe halen.

edit:
Know what, ik zet die domes er wel eens op. M'n snaren zijn sowieso ook chroomkleurig (0.12 dikte is er niet in zwart helaas) dus misschien combineert dat wel... ik maak er later wel ff een foto van
Altijd leuk om te proberen en dan kunnen jullie kiezen welke beter staan.

[ Voor 17% gewijzigd door McKaamos op 01-06-2009 20:52 ]

[Verwijderd]

Je had de volumeknop beter helemaal links kunnen zetten i.v.m. het snel dichtdraaien van de pot met je rechterpinkie. Zo kun je gelijk de feed naar je versterker "cutten" zonder dat je met een gate hoeft te werken.

Verder wel een mooi project al mag van mij al die electronica die je er in stopt achterwege blijven. Tone en Volume, meer moet ik niet hebben.

[McKaamos]

En een pickupswitch dan? al dan niet rotary of in bladevorm? Of hou je van gitaren met maar 1 pickup?

Wat betreft volume had dat misschien wel handig geweest, maar ik ben van m'n Ibbie gewend dattie meer naar voren zit en de tone er achter. Kwestie van persoonlijke smaak en gewenning denk ik.

[Verwijderd]

Pickupswitch is wel handig natuurlijk als je er 2 hebt. Maar ik moet bekennen dat ik mijn neckpickup nooit gebruik. Die heb ik ook helemaal omlaag geschroefd.

Maar het was geen negatieve kritiek. Project ziet er puik uit en het onmiskenbaar dat je er met veel plezier en kunde aan werkt. Dus whatever floats your boat. Het wordt zo wel een unieke, eigen gitaar.

[McKaamos]

Nee, ik zie het ook niet als negatief hoor Gewoon als ideeen en jouw persoonlijke voorkeur
Pickupswitches heb ik er maar 1 van trouwens, een rotary 5position 4pole superswitch
Das de enige schakelaar die alles kan wat ik wil.
Standen zijn als volgt:
1- Neck
2- Bridge
3- Neck+Bridge in serie (ook wel megabucker genoemd)
4- Buitenste twee coils in serie
5- Binnenste twee coils in serie

De andere twee zijn om de polariteit van de pickups te veranderen. Daar door kan je ze uit fase zetten en ze dus tegen elkaar in laten werken e.d. Geeft hele leuke effecten. Kan je wat meer Strat achtige toeren uithalen, minder bass in het geluid enzo.

Dankje voor de complimenten en ik doe m'n best om dit ding zo veel mogelijk one-of-a-kind te maken stay tuned. Hopelijk een van de komende dagen weer een update.

[t1mmy]

Je gebruikt 0.12 ? Ik dacht dat ik al redelijk dikke snaren had met mijn 0.10 op mijn strat

Of speel je super heavy metal ofzo?

[ Voor 19% gewijzigd door t1mmy op 03-06-2009 19:12 ]

[McKaamos]

t1mmy schreef op woensdag 03 juni 2009 @ 19:11:
Je gebruikt 0.12 ? Ik dacht dat ik al redelijk dikke snaren had met mijn 0.10 op mijn strat

Of speel je super heavy metal ofzo?

0.10 is redelijk normaal hoor maar een heel klein beetje dikker als de reguliere 0.09
En ja, deze gitaar wil ik heel erg kunnen downtunen voor metal nummers. Daarom heb ik gekozen voor 0.12 snaren en een Gibson stijl Tune-O-Matic met Stoptail Dan heb je geen gekloot met het afstellen van een eventuele tremolo.

Om die zelfde reden (metal) heb ik ook de Varitone er in zitten en de Megabucker optie op de pickupswitch

[ Voor 8% gewijzigd door McKaamos op 03-06-2009 19:15 ]

[megatronic]

Mocht er nog iemand geinteresseerd zijn in een flying V:

http://www.speurders.nl/l...rt-flying-v-48666982.html


Trouwens, ik begrijp dat de gitaar nog niet af is maar als ik eerlijk ben doet hij me nu nog niet echt aan een "Stealth Jet" denken, op de kleur na.

Is het niet mooi als je er iets van een texture op gaat maken met verf of iets dergelijks?
Misschien kan je deze foto gebruiken als voorbeeld:

http://www.12af.acc.af.mi...os/050202-F-2907C-249.jpg

Zelf zat ik te denken dat je misschien die kartelrantjes wel in de gitaar kan verwerken ?
En die witte lijnen?
Misschien kan je zelfs een bouwpakket kopen van het vliegtuig en deze gewoon bouwen en gebruiken als voorbeeld, inclusief de stickers die er bij zitten?
Ik weet niet hoe goed je bent met verf, maar persoonlijk leek mij dat wel mooi

[ Voor 72% gewijzigd door megatronic op 08-06-2009 11:54 ]

[t1mmy]

Ik ben inmiddels geslaagd, en dus is het pakketje besteld! Ik heb voor een explorer gekozen! Ben alleen nog niet er over uit wat voor kleur hij wordt.. Bij een LP was het makkelijk geweest, mat zwart, alleen dat staat niet op een explorer denk ik. Suggesties? Er zit gouden HW bij die ik voor een tijdje zal gebruiken.

Zie net trouwens dat een soort van sunburst blauw die een beeeetje doorzichtig is ook mooi is. Moet ik alleen even bekijken wat de kwaliteit van het hout van de body is.

Hmn Wit is ook mooi..

[ Voor 23% gewijzigd door t1mmy op 18-06-2009 15:32 ]

[Joost79]

t1mmy schreef op donderdag 18 juni 2009 @ 15:30:
Ik ben inmiddels geslaagd, en dus is het pakketje besteld! Ik heb voor een explorer gekozen! Ben alleen nog niet er over uit wat voor kleur hij wordt.. Bij een LP was het makkelijk geweest, mat zwart, alleen dat staat niet op een explorer denk ik. Suggesties? Er zit gouden HW bij die ik voor een tijdje zal gebruiken.

Zie net trouwens dat een soort van sunburst blauw die een beeeetje doorzichtig is ook mooi is. Moet ik alleen even bekijken wat de kwaliteit van het hout van de body is.

Hmn Wit is ook mooi..

Gefeliciteerd!

Explorers zijn erg fijne gitaren, heb zelf pas m'n natural explorer verkocht, is een gibson LP goldtop ervoor in de plaats gekomen.
Als het mooi hout is zou ik kiezen voor een natural finish, met een kleur wordt het al snel zo'n metal gitaar, zeker in't zwart (niks mis mee maar moet wel je ding zijn).

Als je nog goedkope winkel zoekt voor onderdelen, http://yhst-50206111187217.stores.yahoo.net/

Kunt er gewoon met paypal betalen en verzendkosten vallen reuze mee. Heb zelf pas pickups besteld voor bouwprojectje (thinline telecaster). Maar erg goede verhalen over deze gasten gehoord.

[Verwijderd]

Hoe loopt het project eigenlijk? Of is de axe al gedegradeerd tot brandhout?

[McKaamos]

Ik ben er nog mee bezig
Op het moment alleen niet zo gek veel tijd helaas, maar de axe staat al helemaal in elkaar.
Er zit ergens een foutje in de elektronica waardoor de neckpup het niet doet.
Verder moettie nog ff afgesteld worden, maar dat laat ik doen door een professional.

Dus, gaarne enig geduld, er komt nog een update

[McDutch]

Geduld, geduld? gewoon opschieten met dat ding

ben ook wel benieuwd naar het eindresultaat, ga je ook soundclips en eventueel korte video maken?

[FloydRaalte]

Ik volg deze CGCIP als een tijdje en ik moet zeggen dat ik zeer onder de indruk ben. Ik heb zelf al jaren een oude Squire Statocatser Fender op zolder liggen waar ik vrij weinig mee doe. Jouw topic heeft me gedreven om ten eerste de bandstickers eraf te halen en daarna wou ik de boel een leuk kleurtje geven. Het doel was om de gitaar zodanig mooi te krijgen dat ik hem naast mijn nette western in de huiskamer kan zetten. Ik was van plan om alle metalen onderdelen een goud of koperkleur te geven. Helaas heb ik op dit moment het geld niet om dure vervangingen te kopen zoals b.v. een tremelo, stemmechanieken, slagplaat etc. Is het mogelijk om deze metalen delen te spuiten? (slagplaat is plastic) Of is er nog een andere manier om ze b.v. koperkleurig te krijgen?

Onderdelen:


Enough topicthievery.
Keep it up! Ziet er echt geweldig uit!

[ Voor 7% gewijzigd door FloydRaalte op 25-06-2009 10:42 ]

[McKaamos]

FloydRaalte schreef op donderdag 25 juni 2009 @ 10:03:
Ik volg deze CGCIP als een tijdje en ik moet zeggen dat ik zeer onder de indruk ben. Ik heb zelf al jaren een oude Squire Statocatser Fender op zolder liggen waar ik vrij weinig mee doe. Jouw topic heeft me gedreven om ten eerste de bandstickers eraf te halen en daarna wou ik de boel een leuk kleurtje geven. Het doel was om de gitaar zodanig mooi te krijgen dat ik hem naast mijn nette western in de huiskamer kan zetten. Ik was van plan om alle metalen onderdelen een goud of koperkleur te geven. Helaas heb ik op dit moment het geld niet om dure vervangingen te kopen zoals b.v. een tremelo, stemmechanieken, slagplaat etc. Is het mogelijk om deze metalen delen te spuiten? (slagplaat is plastic) Of is er nog een andere manier om ze b.v. koperkleurig te krijgen?

Onderdelen:
[afbeelding]

Enough topicthievery.
Keep it up! Ziet er echt geweldig uit!

Hmm, ik denk dat je het chroom er af zou moeten krijgen. Meestal zit er iets van messing onder bij de goedkopere gitaren.
Je kan ook even bij www.guitarfetish.com kijken voor goedkope replacements Dollar staat laag, transport is niet zo gek duur en de onderdelen zijn daar retegoedkoop, maar wel erg goed.

De slagplaat zou je kunnen spuiten door op te schuren met gritje 500, dan kunststofprimer er op te doen en dan in de gewenste kleur te spuiten.
Andere optie is om een vervangende slagplaat uit een stuk polycarbonaat te zagen en die te verven aan de achterkant met polycarbonaatlak (van dat modelbouw spul)

Good luck iig , en dankje voor het compliment

McDutch schreef op vrijdag 19 juni 2009 @ 17:52:
Geduld, geduld? gewoon opschieten met dat ding

ben ook wel benieuwd naar het eindresultaat, ga je ook soundclips en eventueel korte video maken?

Chill dude
Ik zit atm ff met drukte. Er hoeven nog maar een paar dingetjes te gebeuren, en dat komt met een beetje geluk volgende week
Soundclips of een video komen sowieso ook.

[ Voor 11% gewijzigd door McKaamos op 25-06-2009 11:17 ]

[SouLLeSSportal]

je moet sowieso chroom eraf halen wil je de boel een andere kleur geven iig, voorzover ik weet is chroom slecht overheen te verven. Je zou kunnen kijken of er een chemische manier is om de boel eraf te krijgen.

[ThomVis]

Chroom overspuiten topic op het AAP forum.

[Stoney3K]

Je zei dat je iets bijzonders in gedachte had voor de paintjob, laat me raden: Je hebt de ultra-geheime radarwerende lak van de US Air Force weten te bemachtigen? )

Als je het in een militair luchtvaart-thema wil houden, mogen deze dingen aan het einde van je neck natuurlijk niet ontbreken:


Verder kun je nog denken aan (goed gefabriceerde) decals met "NO STEP", "JET INTAKE" en allerlei andere termen erop. Een compleet mat zwarte body heeft ook zijn charme, maar misschien wordt het dan weer zo'n "yet another flat black" look.

[Mexel]

schiet eens op met dat ding
hopelijk is ie snel af

[Xenomorphh]

ziet er goed uit ook lekker orrigineel.

btw McKaamos love je avatar komt uit het klassieke death rally?

[t1mmy]

Bedankt voor het wekken van de illusie dat er een update is..

[ Voor 14% gewijzigd door t1mmy op 05-08-2009 13:19 ]

[HyperioN]

Uit een DM-conversatie tussen McK en mij:

Update komt nog. Laatste tijd bar weinig tijd over.
Ik moet de elektronica nog ff nalopen want de neckPU doet het niet. Daar na nog ff laten afstellen door een pro.

Op het moment staat de V lief in z'n standaard iig

Houtkwaliteit is me heel erg meegevallen. De uitgefreesde delen zijn van binnen niet geweldig, erg ruw, maar dat doet er niet zoveel toe want het wordt toch afgedekt (pickupringen en slagplaat). De rest is netjes glad op wat kleine putjes na. Na het lakken leken sommige plekjes een beetje inverse sinasappelhuid effect te vertonen door die deukjes. Niet goed genoeg geschuurd door mij dus.
Daarom heb ik wat extra lak er op gedaan en nu ziet het er erg toonbaar uit.

Verder nog nergens aan toegekomen. Veel te druk gehad.
Eigenlijk wil ik hem deze week nog af hebben en as vrijdag even langs de specialist.

[ Voor 8% gewijzigd door HyperioN op 05-08-2009 13:26 ]

[RetroMan]

Of dat schuim de sustain gaat verbeteren weet ik niet, maar pas op met "het kan geen kwaad". Bepaalde typen schuim willen in de loop van de tijd nogal eens uit elkaar vallen, in de vorm van gemene stofkorrels.

Als je dat gruis in je electronica (pots en switches) krijgt gaat het kraken en ruisen...

Mijn tip is: Test of het schuim je daadwerkelijk iets oplevert en zo niet, verwijderen!

[McKaamos]

RetroMan schreef op zondag 06 september 2009 @ 10:40:
Of dat schuim de sustain gaat verbeteren weet ik niet, maar pas op met "het kan geen kwaad". Bepaalde typen schuim willen in de loop van de tijd nogal eens uit elkaar vallen, in de vorm van gemene stofkorrels.

Als je dat gruis in je electronica (pots en switches) krijgt gaat het kraken en ruisen...

Mijn tip is: Test of het schuim je daadwerkelijk iets oplevert en zo niet, verwijderen!

Gelukkig zit het schuim in een appart compartiment Dat komt niet bij de elektronica terecht

Xenomorphh schreef op woensdag 05 augustus 2009 @ 09:48:
ziet er goed uit ook lekker orrigineel.

btw McKaamos love je avatar komt uit het klassieke death rally?

Death Rally inderdaad

---

Anyway, ik ben er achter wat er aan de hand is. Na veel prutsen met multimeters, hersolderen van verbindingen blijkt dat de SuperSwitch (dat 4polige 5standen geval ) een brak contactpootje heeft.
Blijkt dat er dus een pootje wat van contact naar contact springt afgebroken is in het midden.
Daardoor zit er geen bochtje meer in zodattie constant overal vasthaakt en nergens contact maakt.
Na een poging om het op te lossen doettie nu helemaal niets meer, dus ik heb een nieuwe switch nodig

[McKaamos]

Ff om het topic nog een keer een rotschop te verkopen...

Gezien ik vroeg vrij was vandaag wou ik even langs de gitaarshop, maar die bleek de hele dag gesloten. Komende dagen wordt het wss wat aan de late kant op het werk, dus om jullie een lol te doen (en mezelf natuurlijk) heb ik wat overtollige onderdelen bij elkaar gesprokkeld en ik zit nu een extra slagplaat te maken met een ander circuit er onder.

Het lexaanpaneel is gezaagd en geschuurd, ik ga zo gaten boren en daarna met de soldeerbout aan de slag. Hopelijk heb ik aan het eind van de avond een update met foto's

[McGryphon]

Kick On Request

Maar, wanneer komt er een nieuwe superswitch, wat komt er voor nieuw schema onder die andere slagplaat en wanneer komen er soundclips?

[McKaamos]

Wanneer de nieuwe Superswitch komt weet ik nog niet. Mogelijk komend weekend, mits op voorraad.

Qua schema doe ik niet al te veel uit de doeken op dit moment. Er zit iig weer een rotary pickup switch in, en ik houd het KISS. (nee, niet de band )

Wat betreft soundclips, die maak ik zodra de gitaar helemaal afgesteld is.

Edit:
Sorry mensen, verkeerde schakelaar te pakken gehad, duurde allemaal wat langer dan verwacht.
Het zit nu in elkaar, heb nog 1 dingetje na te kijken en dan post ik foto's. Dat wordt wel morgen, ik ga nu naar m'n nest

[ Voor 38% gewijzigd door McKaamos op 21-09-2009 22:58 ]

[McKaamos]

Update 007:

In de update van vandaag: -Eindelijk in werkende staat Dit is waar ik eerder al aan bezig was, een swap stekkertje voor de gitaar. Hiermee kan ik dus de slagplaat met elektronica zondermeer omwisselen voor een andere, zodat ik in de toekomst nieuwe configuraties kan maken. Een plaatje van de body zonder elektronica. In de holte zie je een geel paneeltje zitten, dat is wat de aansluiting voor het stekkertje is geworden. De pickups en de output jack zitten daar aan gemonteerd zodat ik met 2 stekkertjes de slagplaat los kan maken. Plug'n'Play! En de head natuurlijk, met mooie zwarte Gotoh tuners En dit is de tweede slagplaat die ik gisteren heb gemaakt. Zelfde proces als eerder, maar nu met wat scrap parts. Als resultaat heb ik een slagplaat met een 3-way rotary pickup switch (neckmegabucker,bridge standen), 1 tone control en een killswitch. Volume heb ik weg gelaten zodat de complete brute output rechtstreeks de jackplug uit gaat Even stoer doen met een vette gitaar En nog even een plaatje van de slagplaat waar de rotte Superswitch in zit. Das even wat meer knopjes, vandaar dat het ook nogal wat werk was met doormeten. Helaas is er nog geen nieuwe schakelaar. Ik heb vandaag tijd gezien om een nieuwe te bestellen, dus die zal er binnenkort hopelijk wel zijn.

[McGryphon]

soundclips!

[McKaamos]

Eerst afstellen, speelt nu nog voor geen meter
Veel te hoge actie

[YannickH]

Eindelijk de totaalplaatjes!
Ziet er mooi uit man! Klasse

Zie ik daar nou een graspop 2009 bandje? Die zit hier ook nog steeds om mijn arm Kheb je waarschijnlijk wel zien lopen zonder het te weten.. lol

Maar zoals ik dus al zei, echt klassewerk! En met al de dingen zo opsommend, moet er geloof ik flink wat lawaai uitkomen kanniewachtenopsoundclipsyay.. doe je aan verzoeknummers? colony, van in flames..

[McKaamos]

Dat zie je goed GMM-09 en een Wâldrock-09 campingbandje
Wie weet heb je me daar wel gezien who knows

Er komt ook inderdaad flink wat geluid uit. Verzoeknummertjes wil ik best doen, maar ik ben verre van een goede gitarist Ik denk niet dat ik In Flames na speel iig... Misschien een stukje van Motley Crue of Viking Skull

Ik zal in ieder geval nog ff lekker gaan oefenen en de gitaar bij een pro langsbrengen voor een nakijkbeurt Daar na komen de clips.

[N30K]

hier nog een graspop ganger en IF fan! doet me denken hoeveel tweakers zouden ernaar graspop zijn geweest....
nette gitaar iig

[BGB4rn]

McKaamos schreef op donderdag 24 september 2009 @ 21:43:
Er komt ook inderdaad flink wat geluid uit. Verzoeknummertjes wil ik best doen,

Smoke on the water

[wâldpyk]

Queens of the Stone Age of is dat niet jou muziek style ?

[BGB4rn]

jawoehl maar gezien hij aangeeft dat hij niet alles kan, en dat smoke on the water heel easy schijnt te zijn..

goed gezien trouwens

[ Voor 16% gewijzigd door BGB4rn op 25-09-2009 07:59 ]

[McKaamos]

Houd het er maar op dat ik, hoewel ik al best lang een gitaar heb, ik nogsteeds geen volledige nummers speel
Allemaal losse stukjes, beetje van dit, beetje van dat. Uiteraard ga ik er wel op oefenen Wss vanmiddag als ik weer thuis ben van werk en zondag bij een vriend van me.

Verzoekjes mag je indienen, ik wil ook wel een poging doen, maar ik geef geen garanties

[BGB4rn]

garanties hoef ik ook niet gezien ik er niks in heb geinvesteerd

[McGryphon]

Enter Sandman!

Of Master of Puppets, als dat lukt

[McDutch]

Als we dan toch verzoekjes gaan doen, Paranoid van Black Sabbath!

Mooi om te lezen dat je hier nog mee bezig bent, ik was al bang dat het zooitje ergens in een hoek lag te verstoffen

[McKaamos]

Hmm Paranoid is wel een vet nummer ja... maar dan wel de Megadeth cover...

En ja, kom op zeg, ik ga dit schatje niet laten verstoffen
Heb ook al ideeen voor de volgende gitaar Maargoed, eerst de slagplaat van deze maar eens afmaken

[Mexel]

je V ziet er chill uit kerel

[Hymanz]

Hehe, Tof GMM bandje heb je

/me naar zijn bandje kijkt

[sniek]

Gruwelijk zeg... Soundclips for download???

[Schuey]

Schiet nu eens op man!

[McGryphon]

Hop schop! Soundclips willen we!

[megatronic]

Hymanz schreef op maandag 28 september 2009 @ 08:45:
Hehe, Tof GMM bandje heb je

/me naar zijn bandje kijkt

Die is van dit jaar of niet? Ik heb hem ook

ps: Alfred schiet eens op, ik ben ook benieuwd

[ Voor 10% gewijzigd door megatronic op 06-10-2009 11:14 ]

[McGryphon]

...en alsnog geen tijd gehad?

[megatronic]

dit duurt wel erg lang...

[McGryphon]

Soundclips? Pretty plz?
Als je hierheen komt kan je ze maken met een MArshall JCM900 en shure PG57, dus geen spul hebben is geen excuus

[The-Source]

werkende plaatjes zouden ook leuk wezen

[boazkl0p]

klaasbram schreef op zondag 20 december 2009 @ 09:33:
werkende plaatjes zouden ook leuk wezen

klopt, maar dit is al een best oud topic
