[Core i7]Cooler/Mobo/Case Combinaties

De Core i7 en de X58 moederborden zijn er natuurlijk om een beetje te overclocken en zoals velen al gelezen of gehoord hebben, is dit cpu'tje best wel een heethoofdje. Om een beetje een betrouwbaar overzicht te houden welke cooler op welk mobo respectievelijk in welke case past, start ik dit topic.

:: Wat willen we zien? ::

• Moederbord
• Cooler
• Case
• Gebruikte mount (pushpins/screws)
• Installatiegemak; is de cooler te installeren zonder mobo uit te bouwen, past alles goed etc.
• Temps! Kort en simpel weergeven welke temps je draait op welke speeds.
• Geluid, maakt het ding meer herrie dan een Afterburner van een F-16 of hoor je hem nauwelijks.
• Eventuele bijzonderheden ( verhindert de cooler het gebruik van dimmslots, komt hij ergens tegenaan, moet je een Fan opofferen om de cooler te plaatsen etc etc)
• Pics! ( or it didn't happen! )

:: Wat willen we absoluut niet zien? ::

Discussies over;

• Temps; Post gewoon even simpel je temps/clocks erbij. Elke tweaker kan voor zich/haarzelf uitzoeken of lappen, andere pasta of Fan beter is.
• Prijs/kwaliteit; Iedereen heeft een andere werkgever met dito salaris.
• Levering of "Ja ik heb hem binnen!" kreten; Doe geen oneliners, niemand hier boeit het dat je cooler er is, we willen weten of het ding past, koelt, je cpu koel houdt en dat soort zaken.

:: Hou het overzichtelijk ::

Als laatste dan, hou het overzichtelijk. Post geen supersized afbeeldingen, verwijs niet te veel naar externe links maar baseer je op je eigen ervaring.
Als iedereen zijn/haar best doet om de volgorde, zoals in deze OP omschreven, aan te houden, krijgen we een net overzicht van diverse combo's.

_{Ik ben geen über-held in OP's maken, en daarom dan ook het KISS principe en hoop dat dit topic toch een welkome aanvulling kan zijn op GoT.}

[Verwijderd]

Moederbord: evga x58
Cooler: i7 920 box cooler ^^
Case: Stacker 830
Gebruikte mount: pushpins
Installatiegemak: simpel, past perfect, click 'n go
Temps: stock core met default enabled Turbo Mode (21*160) -> 50c full load
Geluid: hoor hem boven mijn verstofte 88gtx cooler uit - het went maar behoorlijk luid

pics:
http://img530.imageshack.us/img530/4982/image165nr3.jpg
http://img207.imageshack.us/img207/1364/image167bd8.jpg (eerste run, stock (met turbo mode / 'idle'))
http://img301.imageshack.us/img301/5876/encodingdl4.jpg (tijdens full hd divx encoding)

[bitshape]

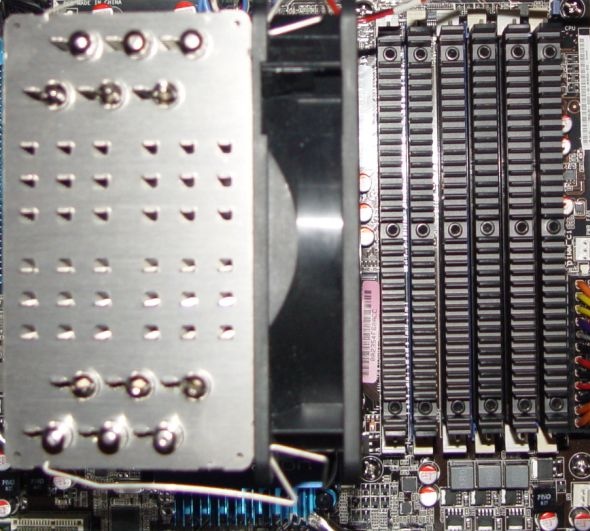

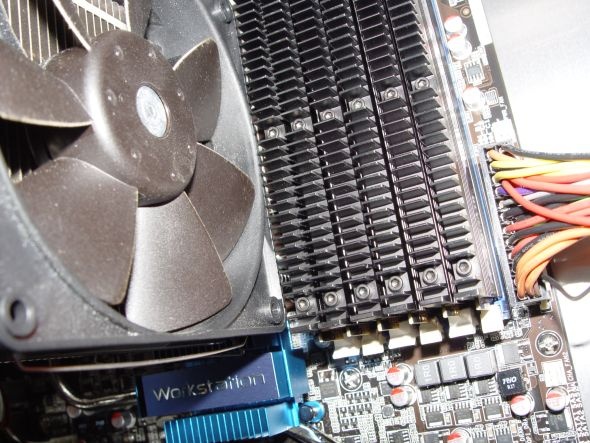

Moederbord: Asus P6T WS Professional.
Cooler: Thermalright HR-01 Plus & LGA1366 BoltTruKit. Met Papst 26dB 120mm 3pin Fan.
Mede door de keurige pasvorm binnen spec. is deze set prima te gebruiken met relatief 'hoog' Corsair Dominator/DHX geheugen in alle 6 slots gevuld.
(*Dat in design van X58 mobo's de Asus-modellen meer ruimte tussen socket en 1e DDR3-slot bieden is prettiger voor grote coolers. Dit is mij opgemerkt toen ik de layouts van de verschillende merken met elkaar vergeleek.
*zie foto)
Case: Lian Li PC-A77B (4x 120mm Fans + Smart Fan Control).
Gebruikte mount: Screws met Backplate.
Installatiegemak: Met Backplate, dus mobo dient los gehaald te worden bij 1e montage, alles past goed.
Relatief eenvoudige montage, backplate, X-plate, 4 schroeven (& Arctic Silver 5).
Temps!: i7 @ 3,6GHz, Baseclock 180 x 20(Auto), CPU 1,225V, zie verder mijn specs
idle 33-36 graden Celsius, load 69-73 graden Celsius. (base van cooler lappen is idd een goed idee)
Geluid: je hoort hem nauwelijks (26dB Papst), maar de kast is ook geen ultrastille HTPC, dus je hoort enigzins de luchtverplaatsing van de kast. Het is een heel zacht en vrij acceptabel "geluid" wat er klinkt.
De GTX295 die er ook bij zit hoor je beter, vooral met Gamen (vanaf 80graden+).



Pics:

[ Voor 50% gewijzigd door bitshape op 13-04-2009 02:31 ]

[canth]

Asus P6T Deluxe
Intel core i7-920
Boxed cooler
Gigabyte Isolo 210 kast

Nu geklokt op 21*160
HT uit
Temps rond 35 graden idle, 65 graden full load
Voltage 1.2 volt (windows toont 1.194)

Waarom: gemakkelijk en goedkoop.
Als ik ooit nog een veel betere koeler net zo makkelijk kan vastmaken en de prijs is goed (<35 euro), dan ga ik wel een andere koeler monteren. Voorlopig heb ik nog maar 1 koeler gezien waar het mobo niet voor uit de kast hoeft, een asus (triton 81?).

greetz,

[Verwijderd]

Moederbord: ASUS P6T Deluxe V2
Cooler: Scythe Mugen 2 met bijgeleverde koeler
Case: Antec Three Hundred
Mount: Pushpins

Cooler is absoluut niet te monteren zonder het moederbord lost te halen, het hoogste punt van de koeler gemeten van het moederbord's PCB is 16cm - kijk dus eerst of dit past i.v.m. fans in sidepanels etc.
Daarnaast mocht je hem verticaal ophangen zodat je CPU fan naar de rear casefan blaast, dan valt de koeler tevens over DIMM 1 & 2 - geheugen koelers zijn hierdoor niet mogelijk, tevens ook het in/uitplaatsen van de desbetreffende DIMMs - hiervoor zul je eerst de fan moeten loskoppelen van het echte koelblok.
Op stock speeds hang ik rond de 35C op de I7, dit is zonder lappen en de stock pasta (Arctic Silver 5 was op!). Het geluid is opzich te doen, bij verreweg komt het meeste geluid van mijn videokaart, zonder dat is het makkelijk te draaien in dezelfde kamer als waar in je slaapt. Fancontroller is overigens nooit mis.






/me verontschuldigd zich voor het slechte cable management.

[Occy74]

Moederbord: Asus Rampage II Extreme
Cooler: Coolermaster V8
Case: Coolermaster CM690
Mount: Coolermaster LGA1366 kit (zat bij de koeler geleverd)
Installatiegemak: Iets lastiger dan de meeste koelers ivm backplate en moertjes etc. maar verder geen problemen (voor details check de talloze reviews online)
Temps: idle 38, stressed 63 , i7 920 @ 3.482Ghz (21x166)
Geluid: Mijn GTX280 zorgt ervoor dat ik de cpu koeler helemaal niet hoor
Eventuele bijzonderheden: Kan de 140mm fan niet meer in het sidepanel plaatsen ivm hoogte v.d. de koeler

Pics:

[ Voor 5% gewijzigd door Occy74 op 09-02-2009 03:17 ]

[Admiral Freebee]

Moederbord en CPU: Gigabyte GA-EX58-UD4P met een Core i7 920
Cooler: Thermalright Ultra120 eXtreme met socket 1366 bolt thru kit, Papst 4412/F2GL ventilator en AS5
Case: Antec Sonata 550 Plus
Mount: Backplate met schroeven met veren
Installatiegemak: De ventilator monteren was wat geprul met die fanclips maar voor de rest ging het redelijk eenvoudig.
Temps: Idle: 31 tot 38°C afhankelijk van de core
Stressed: 51°C tot 55°C met linpack afhankelijk van de core
Geluid: Smart Fan staat aan en samen met een Arctic Cooling 120mm ventilator vanachter hoor ik meestal slechts een laag geruis dat nauwelijks hoorbaar is. Na een tijdje volledig gestresst te worden hoor je hem wel maar niet storend.
Eventuele bijzonderheden: De base van de koeler staat echt bol. Vandaar het verschil in temperaturen van de cores

[Dzjudz]

Moederbord: Asus P6T
Processor: Core i7 920
Cooler: Scythe Mugen 2
Case: Cooler Master CM690
Installatiegemak: gigantische koeler met backplate, zie de post van ge0rgiie
Temps: stock: 31-35 graden idle, hoog in de 50 stressed. BCLK @ 166: scheelt een paar graden met stock, maar niet veel.

[Yor]

Duurde even, maar dan hier de mijne:

Moederbord en CPU: EVGA X58 SLI met een Core i7 920
Cooler: Thermalright Ultra120 eXtreme 1366 met Arctic Silver 5
Case: Coolermaster Stacker Evo
Mount: Backplate met schroeven met veren
Installatiegemak: Mobo eruit, backplate erachter, cooler erop, schroeven erin. Klaar.
Temps: Idle: 44°C
Stressed: 68°C
Geluid: Kan de standaard fan van de TRUE niet horen, wss door twee 8800 ultra fans en raptors.
Eventuele bijzonderheden: De cooler is dermate huge dat de fan linksboven uit de sidefantray van de stacker gehaald moet worden, inclusief zwarte fanhouder. Redelijk"hoge"temps komen door de ultra setup, geeft toch net dat extra beetje warmte af. Maatje van me heeft identieke setup maar dan met een enkele 8800 GTX en heeft lagere temps.

Foto's komen nog, nu even geen mogelijkheid.

[Format-C]

* Moederbord: P6T Deluxe
* Cooler: TRU 120 (AS5) + 1366 Bolt Thru kit + Scythe Slipstream 1600
* Case: Lian Li PCA71
* Gebruikte mount: Screws
*Installatiegemak: Als je een heel klein stukje dubbelzijdige tape gebruikt om de backplate van de cooler aan het mobo vast te zetten/ plakken, is de cooler zonder het mobo uit de kast te halen (opnieuw) te plaatsen, als je voorzichtig en steady bent. Het voor de 1e keer plaatsen is echt een eitje. De TRU 120 is tot nu toe 1 van de makkelijkst te plaasten coolers (zonder pushpins) die ik gehad heb.
* Temps: Temp idle= 32-35C
* Temp load is zo'n 60C, dit op 3800MHz @ 1,3V
* Geluid: Ik heb er nu een Slipstream 1600 opzitten, ik had er een SFlex 1600 opzitten. De S-Flex is stiller, maar de Slipstream koelt beter. (Meer CFM) Deze fans zijn beide aardig stil.
* Bijzonderheden: Als je hoge dimms gebruikt, zoals Corsair Dominator, zit de fan van de CPU cooler wel wat in de weg voor het voorste zwarte geheugen slot. Als je 6 dimms wilt gebruiken denk ik niet dat het past. 3 dimms zitten default in de oranje slots, dus dat is verder geen probleem.




(Oudere foto. De Dominators en Velociraptors zitten er nog niet in. Maar veel verschil is er niet.)



Ik heb HT uitstaan. Heeft maar weinig meerwaarde, vooral in games niet.

[ Voor 21% gewijzigd door Format-C op 28-02-2009 09:03 ]

[edgarf28]

Zijn dit normale temperaturen?

Intel Core i7 875k (onovergeklokt, met turbo-modus aan)
Scyte Mugen 2 rev. b (met AS5)
Gigabyte GA-P55A-UD4
8 Gb Kingston 1600 CL8 geheugen (@1333mhz, CL7)
Cooler Master CM690 Advanced II
