Ik heb een Pioneer SX-434, een 2x15w solid state reciever, van mijn vader uit de -nog originele- doos gehaald. Het apparaat is uiterlijk in een fantastische staat, op 1 lampje na. Ik heb de reciever niet ontstofd, op de foto's is dus goed te zien hoe schoon het apparaat is.
Ik zou het apparaat graag willen gebruiken vanwege de -volgens het internet- goede geluidskwaliteit en omdat het ding er geil uitziet. Vooral met mijn Grado's.
Maar nu komt het, de Pioneer klinkt niet helemaal lekker. kI kan als audioleek niet zeggen wat er mis is, maar als ik mijn ZV:M op de aux aansluit en mijn Grado SR60 aansluit op de phones uitgang, dan klinkt het echt vele malen minder dan direct aan de ZV:M.
Dan zijn er nog de volgende issues:
-Soms valt links half weg. Dan klinkt links als een slechte FM ontvangst; zacht, ver weg en vol ruis. Ik heb hierover niks gevonden op het internet, hoewel het me wel een vaak voorkomend probleem lijkt. De Technics SA200k van mijn oma heeft dat ook.
-Het duurt redelijk lang voordat de kraak eruit is. Soms tot wel een minuut. Ik weet niet of dit normaal is.
-Als ik de reciever aanzet, komen de conussen even naar buiten zetten, dit gaat gepaard met een "nnggk". Het is geen 50Hz bromtoon.
-De DC offset over de terminals is 12 en 20mV. (Nog een keer extra nagemeten.) Dat valt volgens dit topic onder ‘acceptabel’.
Ik heb op het internet een flinke tijd gezocht naar SX 434 service manuals, maar ik heb alleen een pcb layout gevonden.
Ik wil het ding graag zelf maken. Ik heb een soldeerbout en ik kan er redelijk mee overweg. Uiteraard heb ik ook een multimeter
Het enige wat ik niet weet is hoe ik het apparaat kan maken, vandaar dit topic.
Service manual samen met printplaten en meer foto’s.
Als iemand een betere host voor grote plaatjes weet, geef even een schreeuw.
Dit is het schema van de tunerassembly

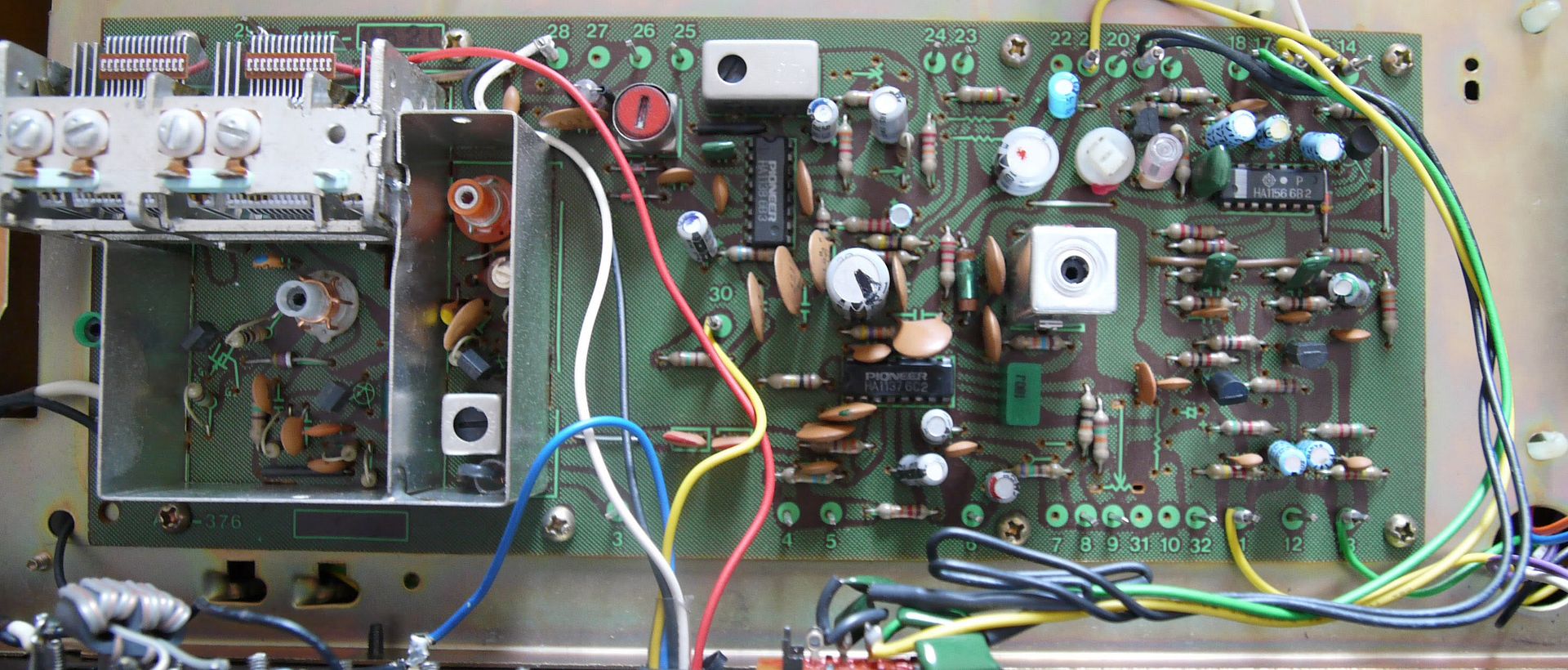

En dit een foto van de tunerassembly

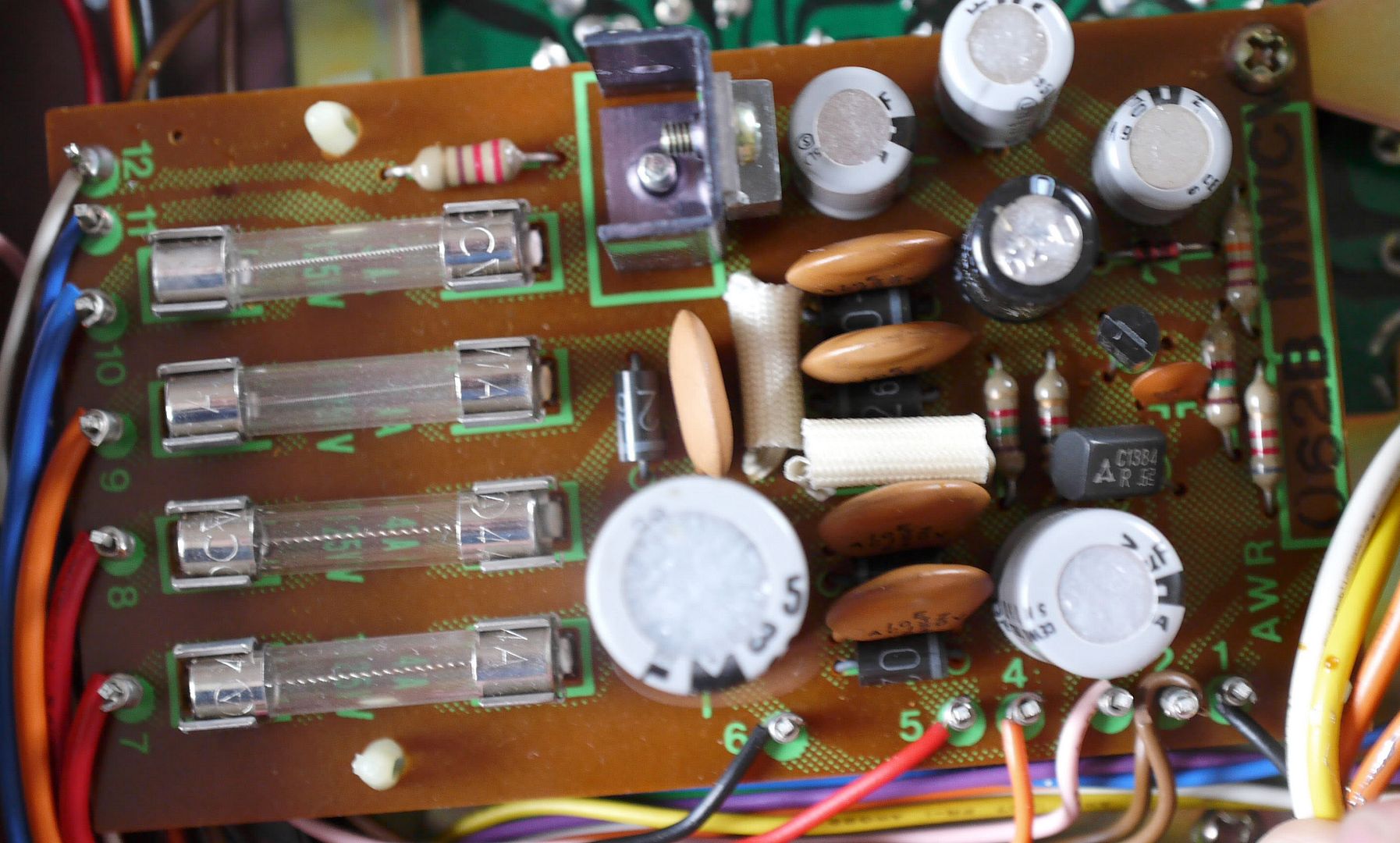

Hetzelfde voor het PSU bordje

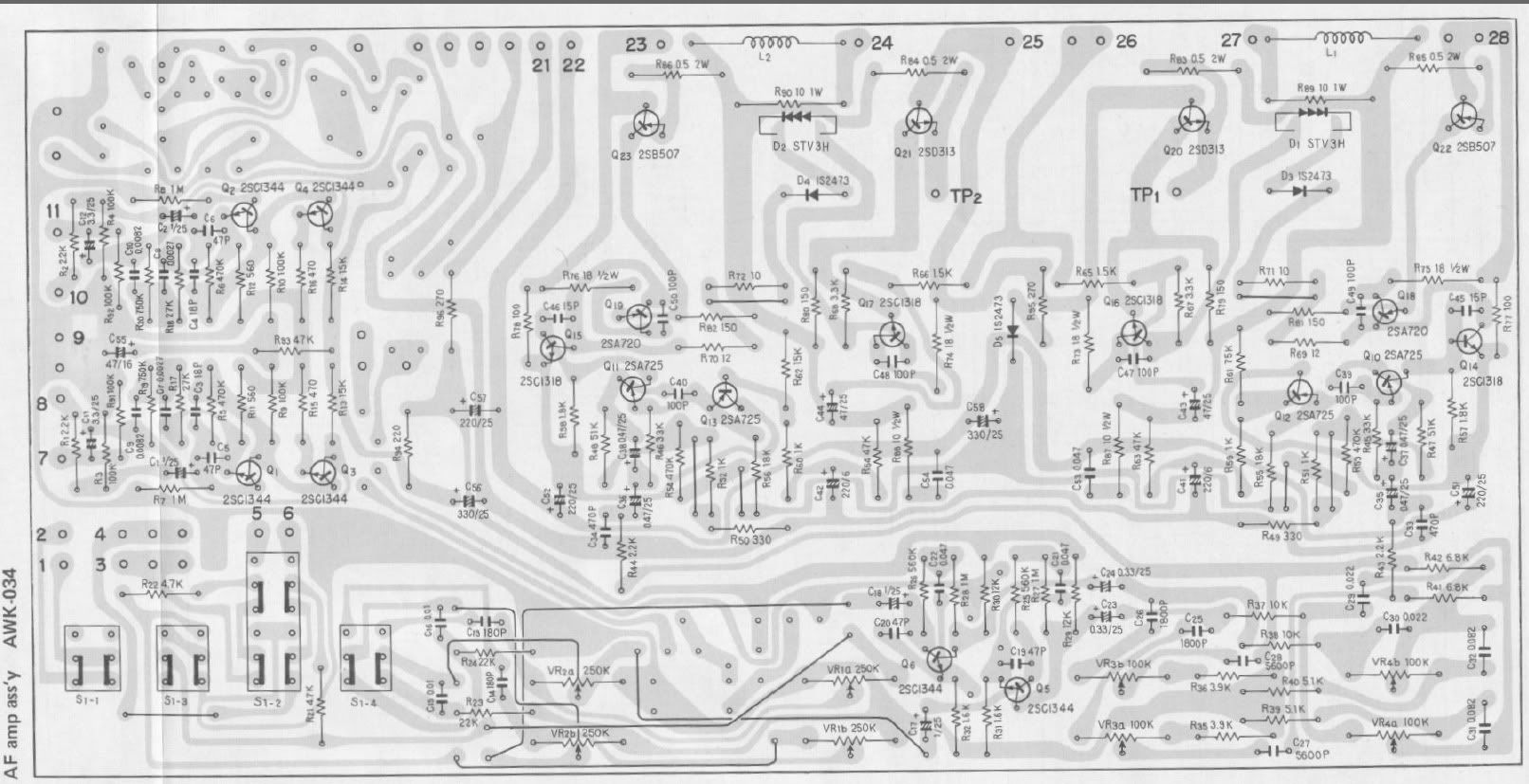

En het schema van de amp.

Hiervan heb ik geen foto, ik zie nu alleen de achterkant van de pcb, en als ik de bovenkant wil zien moet ik echt serieus aan het uit elkaar halen. Als er vraag naar is doe ik het.

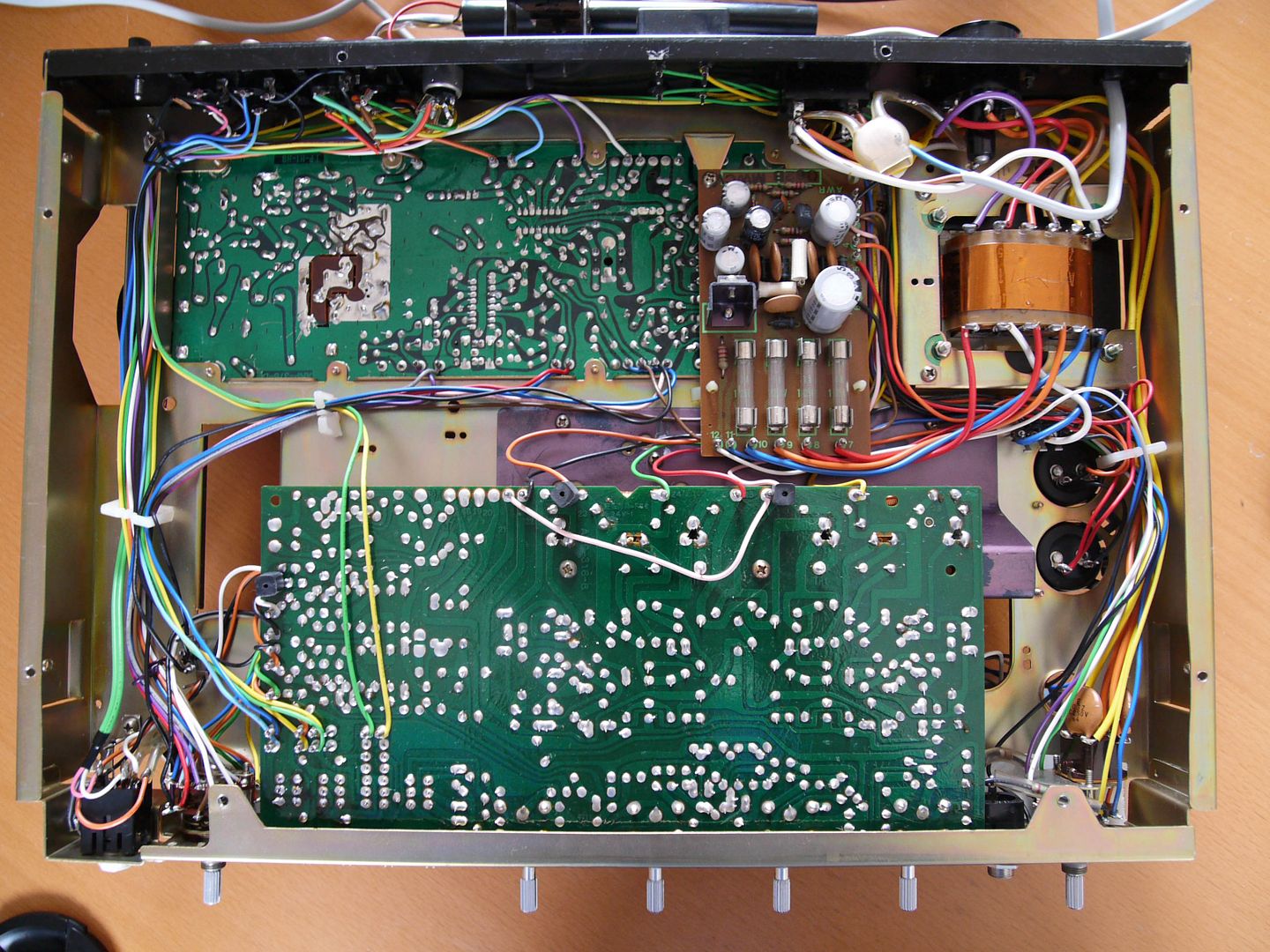

Dan heb ik ook nog een overzichtsfoto van de onderkant

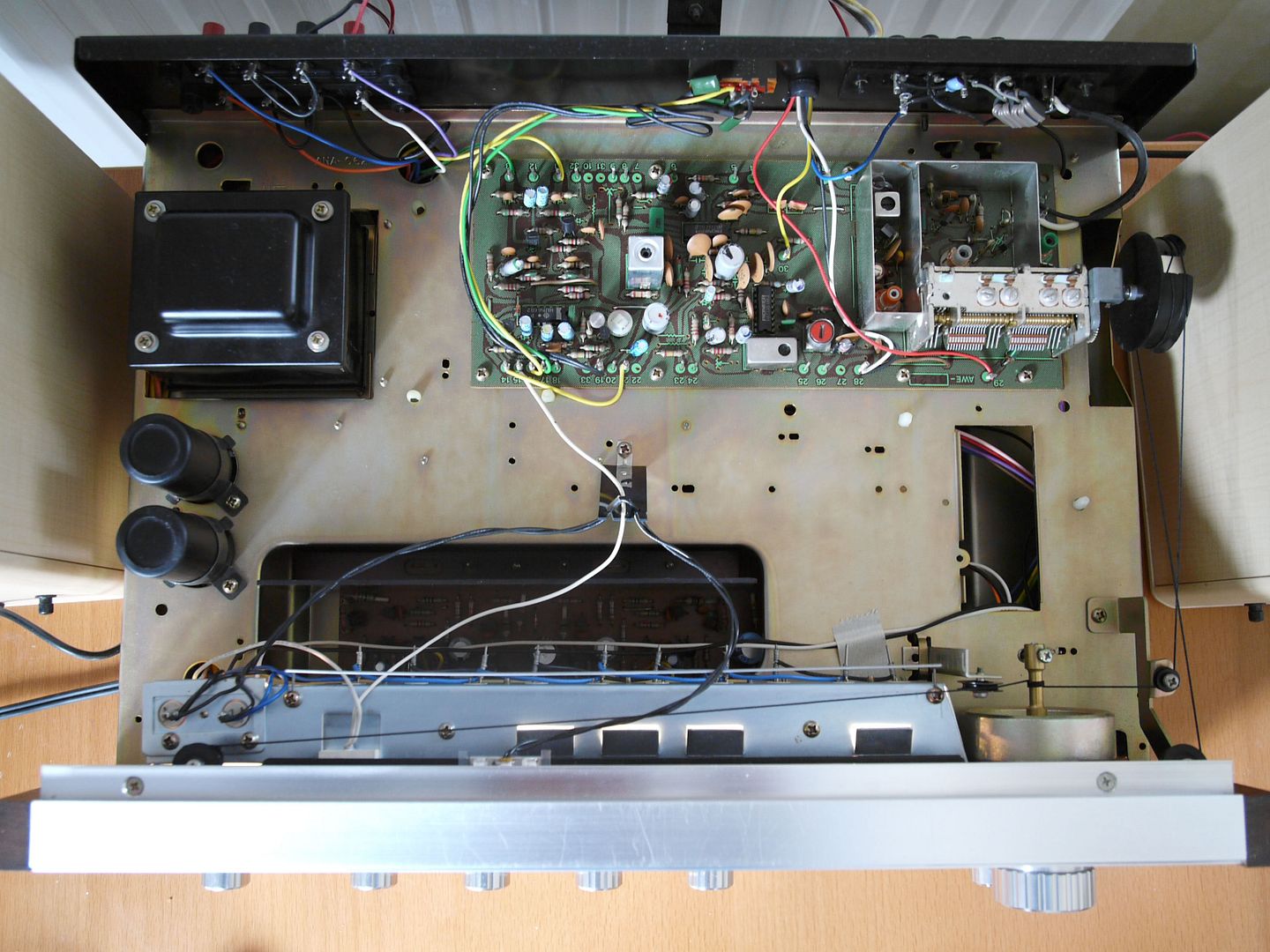

En de bovenkant

excuses voor de zware jpeg compressie, maar het moet onder de 1MB blijven van photobucket
Als er vraag is naar meer foto's, informatie e.d. dan lever ik die graag aan.
Alle foto's zijn klikbaar voor hires.
PS. Als mensen zich afvragen waarom er een lelijke grijze powerkabel aanzit, die heb ik zelf vervangen omdat de originele kapot was.
