Browsend over eBay heb ik laatst het volgende display gevonden:
Alle foto's zijn klikbaar voor grote versies!

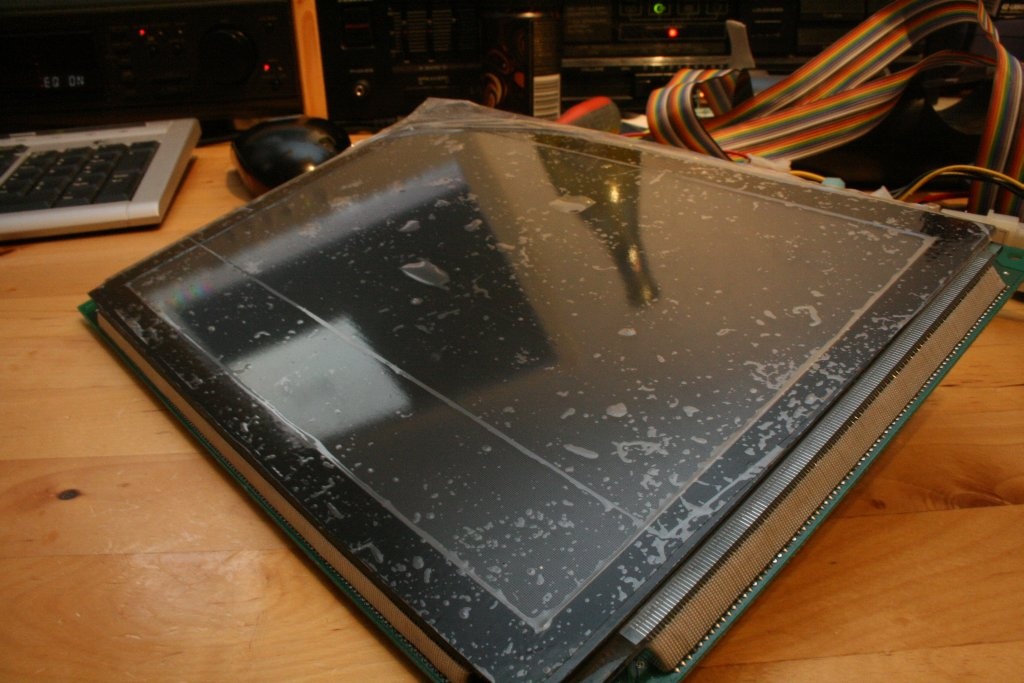

Het betreft hier een PD512G342AA-AA van NEC. Ik heb zelf sterk het vermoeden dat het om een plasma display gaat, aangezien er geen rooster boven zit zoals je normaal gesproken met een VFD ziet. Het display zat nog ingepakt in folie, en ziet er eigenlijk fantastisch goed uit Voor 5 dollar kon ik het in ieder geval niet laten liggen! Moving on.
Van de PD512G342 is niets maar dan ook niets te vinden op het internet. Schijnbaar zijn deze soorten displays custom gemaakt, en wil NEC de gegevens niet kwijt. Het enige wat ik heb kunnen vinden is een link(met foto's!) van iemand die een zelfde soort display had, uit dezelfde serie. De opbouw lijkt precies hetzelfde als mijn display. Ook hij is niet veel wijzer geworden van NEC zelf.
De aansluitingen aan de onderkant en zijkant lijkt te impliceren dat de resolutie van het schermpje 512x342 is. Dit klopt ook wel aardig met het typenummer.
Het leek mij wel een aardig plan om het displaytje met een microcontrollertje aan te sluiten, en als status display op m'n server te gaan gebruiken. Enig probleem is het absolute gebrek aan aansluitgegevens...
Ik ben daarom zelf maar gaan uitzoeken hoe het display ongeveer aangesloten zou moeten worden, maar kom eigenlijk niet zo heel erg veel verder dan het volgende

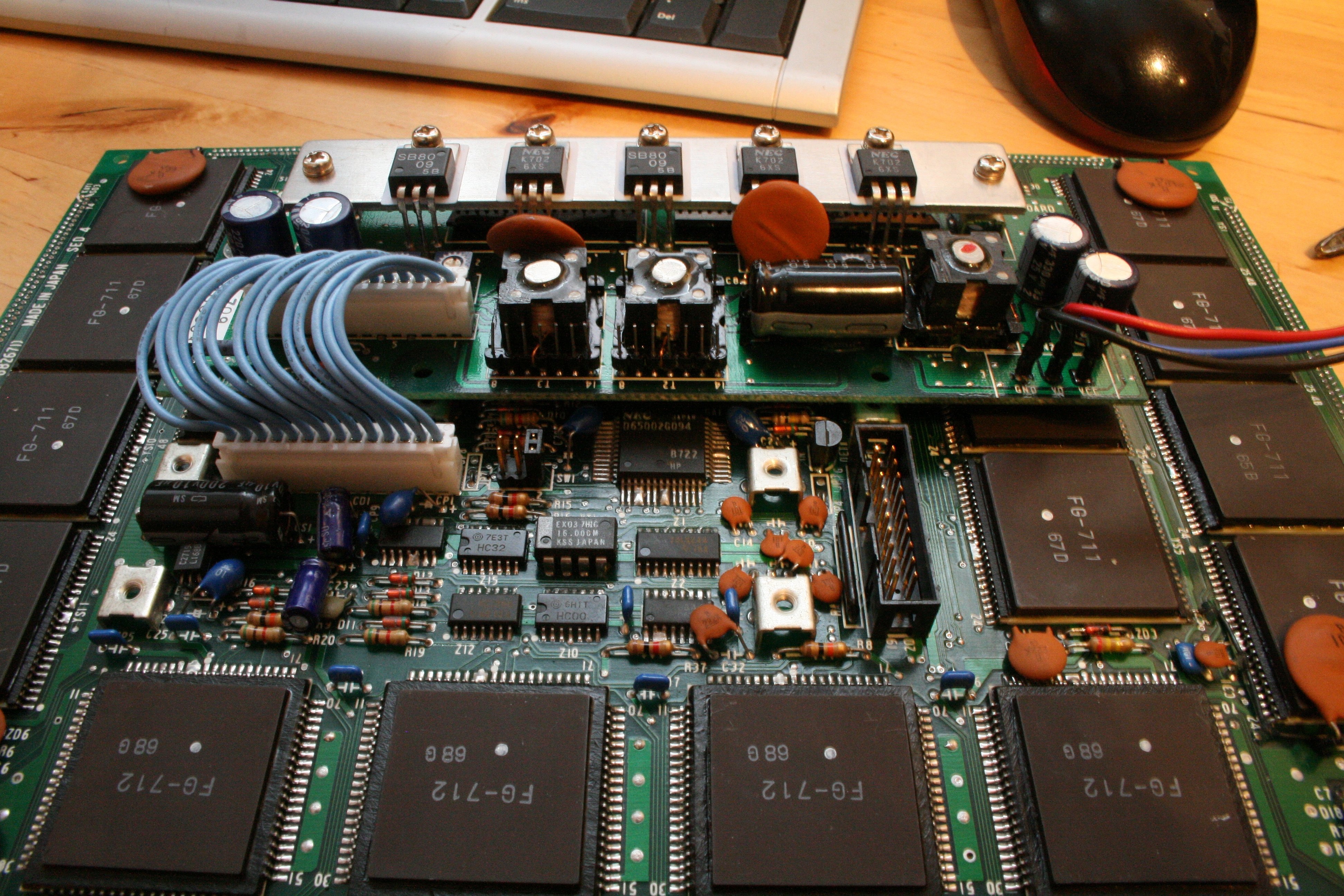

Dit is waar het display z'n power vandaan moet halen.

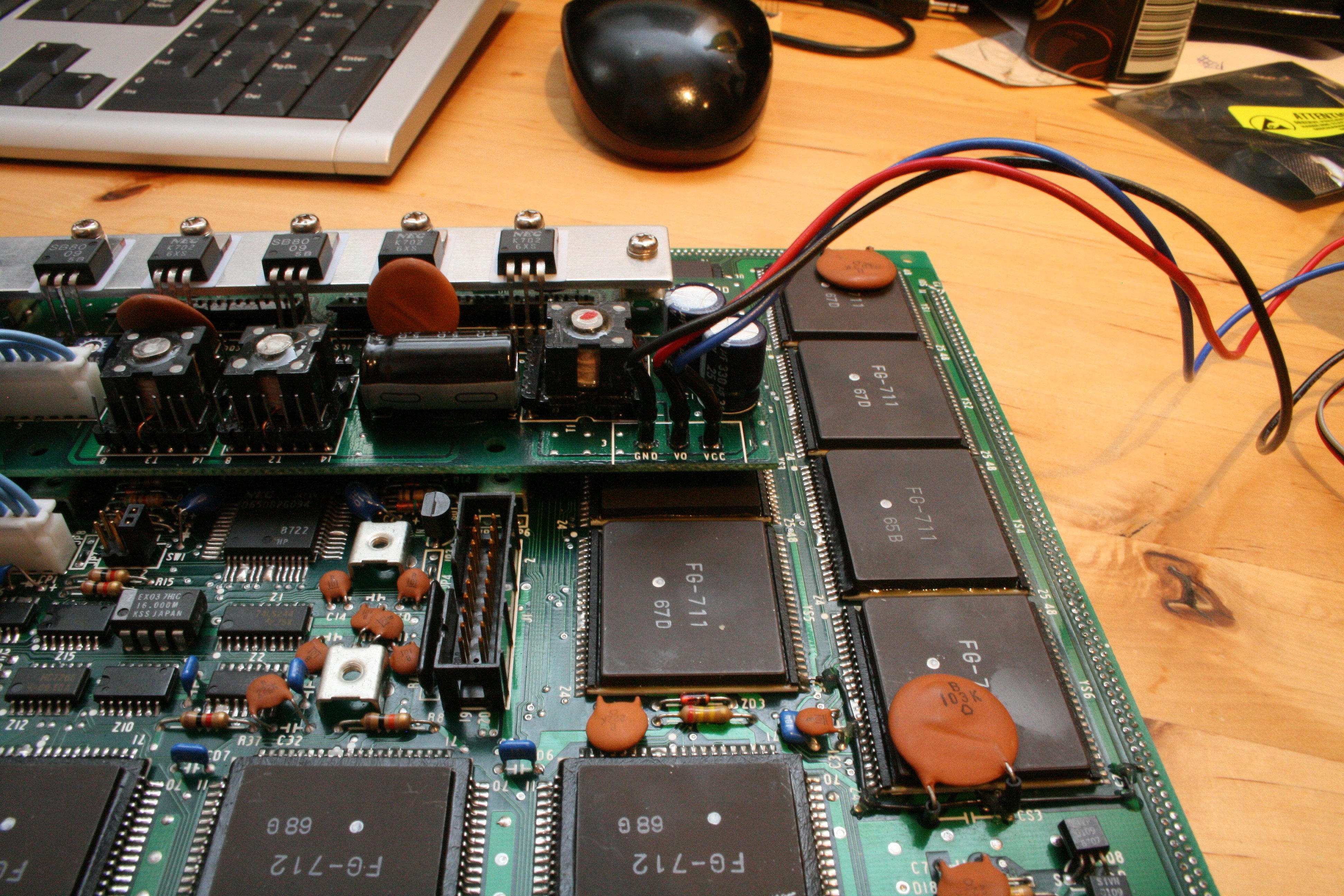

De draadjes zaten al op de print vast gesoldeerd, en heb ik dan ook fijn aangesloten. Zijn gelabeld V0, VCC, en GND. VCC zit verbonden met de logica op de lagere print, V0 gaat direct naar de DC-DC converter.
5V aan de VCC gehangen, en voorzichtig gaan meten aan de DC converter om te kijken wat ie nodig heeft. Vanaf een volt of 9 begon de DC converter een hogere spanning te produceren, die vanaf een volt of 11 niet hoger kwam dan 170v. Besloot dus maar 12v aan te sluiten, en dat heeft tot op heden nog geen rokende torretjes opgeleverd. Leek me redelijk veilig, omdat de v0 niet verder gaat naar beneden naar de logica of aansturing
Goed, de voeding leek me wel geregeld. +5 en +12. Makkelijk. Scherm trekt 300mA in rust, dus er werkt wel íets.
Dan de controller zelf...

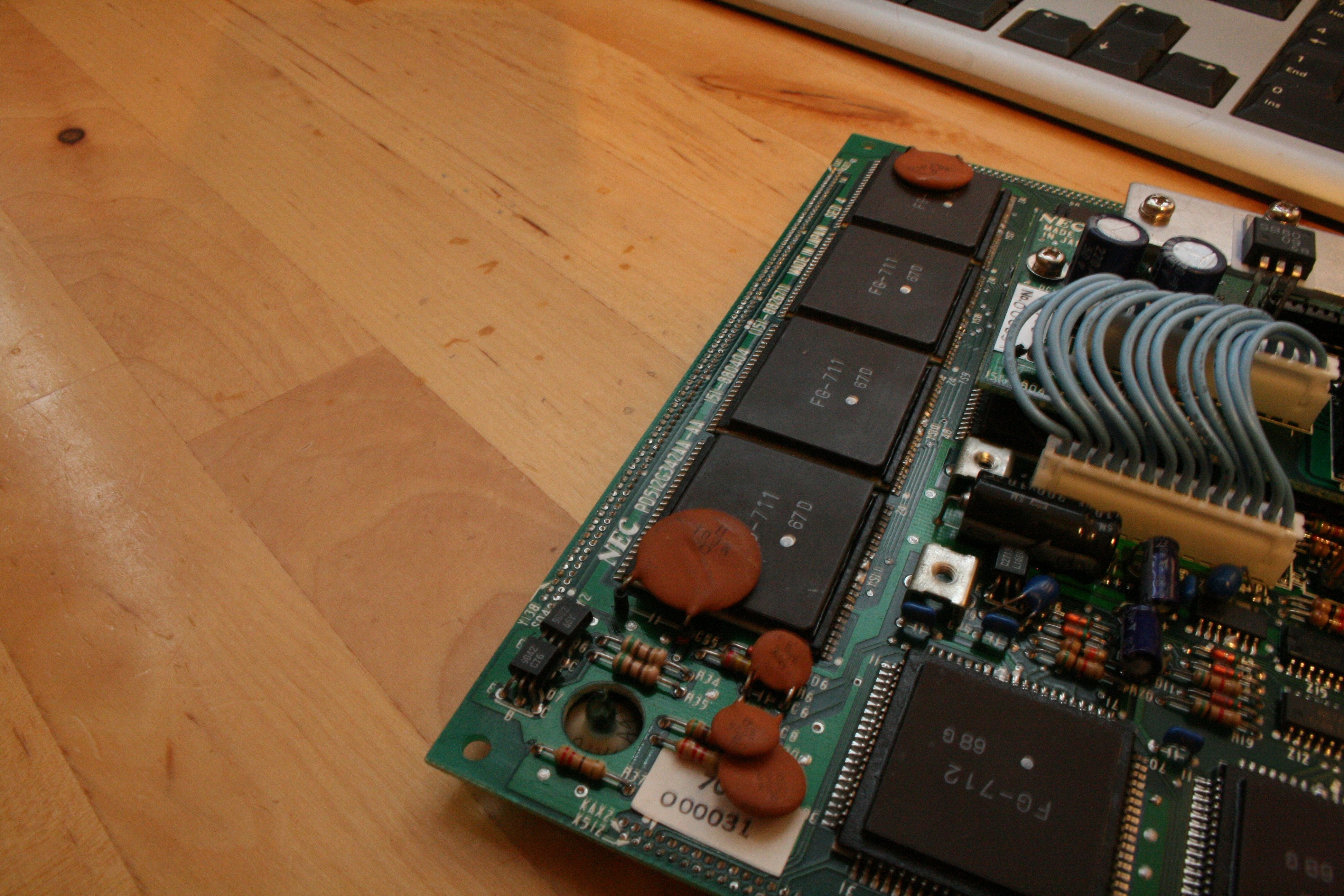

De controller die erop zit, de Nec D65002G094 lijkt me niet in staat om het hele scherm zelf te bufferen, of om er uberhaupt ook maar íets intelligents te doen. Het is echter de grootste non-driver IC op de print. Over dit IC is zelf niets te vinden. Op de print zitten verder heel veel IC's uit de 74 serie.

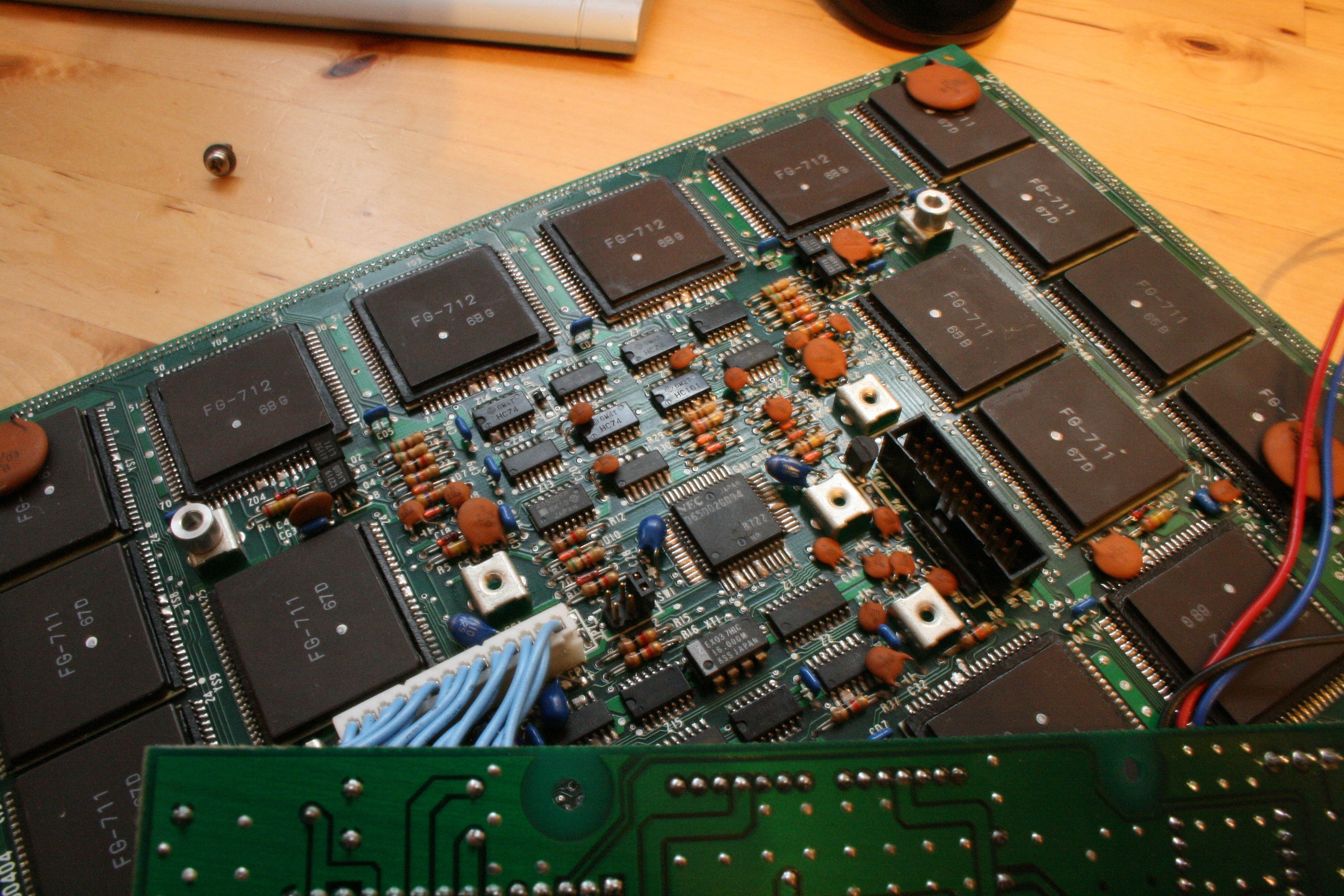

Dan de aansluiting van het display: een 2x10 header, waarvan de ene helft bijna volledig aan de grond hangt:
6 lijnen gaan naar een buffer, 4 aansluitingen LIJKEN niet verbonden te zijn met iets. Heb alles eigenlijk wel geprobeerd, maar niets leek op die aansluitingen te zitten... Oh well, misschien deden ze ook idd wel niets.
Om te kijken of ik uberhaupt iets op het scherm zou kunnen krijgen heb ik random data naar de 10 lijntjes gestuurd aan de rechterkant van de header, maar dit leverde niets op. Geen enkel oplichtend pixeltje.
Een zoektocht naar de drivers (FG-711, FG-712) leverde ook niets op. Het lijkt wel of helemaal niets van deze displays bestaat...
Het zal ondertussen wel duidelijk zijn, ik ben compleet vastgelopen. De eBay verkoper heeft zelf ook geen flauw benul wat voor scherm dit is, en de eigenaar van het scherm op LCDInfo is ook nergens uit gekomen. (Reageert helaas ook niet op privéberichten...)
Kortom, alle tips, suggesties zijn welkom!
Alle foto's zijn klikbaar voor grote versies!
Het betreft hier een PD512G342AA-AA van NEC. Ik heb zelf sterk het vermoeden dat het om een plasma display gaat, aangezien er geen rooster boven zit zoals je normaal gesproken met een VFD ziet. Het display zat nog ingepakt in folie, en ziet er eigenlijk fantastisch goed uit Voor 5 dollar kon ik het in ieder geval niet laten liggen! Moving on.
Van de PD512G342 is niets maar dan ook niets te vinden op het internet. Schijnbaar zijn deze soorten displays custom gemaakt, en wil NEC de gegevens niet kwijt. Het enige wat ik heb kunnen vinden is een link(met foto's!) van iemand die een zelfde soort display had, uit dezelfde serie. De opbouw lijkt precies hetzelfde als mijn display. Ook hij is niet veel wijzer geworden van NEC zelf.
De aansluitingen aan de onderkant en zijkant lijkt te impliceren dat de resolutie van het schermpje 512x342 is. Dit klopt ook wel aardig met het typenummer.
Het leek mij wel een aardig plan om het displaytje met een microcontrollertje aan te sluiten, en als status display op m'n server te gaan gebruiken. Enig probleem is het absolute gebrek aan aansluitgegevens...
Ik ben daarom zelf maar gaan uitzoeken hoe het display ongeveer aangesloten zou moeten worden, maar kom eigenlijk niet zo heel erg veel verder dan het volgende
Dit is waar het display z'n power vandaan moet halen.
De draadjes zaten al op de print vast gesoldeerd, en heb ik dan ook fijn aangesloten. Zijn gelabeld V0, VCC, en GND. VCC zit verbonden met de logica op de lagere print, V0 gaat direct naar de DC-DC converter.
5V aan de VCC gehangen, en voorzichtig gaan meten aan de DC converter om te kijken wat ie nodig heeft. Vanaf een volt of 9 begon de DC converter een hogere spanning te produceren, die vanaf een volt of 11 niet hoger kwam dan 170v. Besloot dus maar 12v aan te sluiten, en dat heeft tot op heden nog geen rokende torretjes opgeleverd. Leek me redelijk veilig, omdat de v0 niet verder gaat naar beneden naar de logica of aansturing
Goed, de voeding leek me wel geregeld. +5 en +12. Makkelijk. Scherm trekt 300mA in rust, dus er werkt wel íets.
Dan de controller zelf...
De controller die erop zit, de Nec D65002G094 lijkt me niet in staat om het hele scherm zelf te bufferen, of om er uberhaupt ook maar íets intelligents te doen. Het is echter de grootste non-driver IC op de print. Over dit IC is zelf niets te vinden. Op de print zitten verder heel veel IC's uit de 74 serie.
Dan de aansluiting van het display: een 2x10 header, waarvan de ene helft bijna volledig aan de grond hangt:
6 lijnen gaan naar een buffer, 4 aansluitingen LIJKEN niet verbonden te zijn met iets. Heb alles eigenlijk wel geprobeerd, maar niets leek op die aansluitingen te zitten... Oh well, misschien deden ze ook idd wel niets.
Om te kijken of ik uberhaupt iets op het scherm zou kunnen krijgen heb ik random data naar de 10 lijntjes gestuurd aan de rechterkant van de header, maar dit leverde niets op. Geen enkel oplichtend pixeltje.
Een zoektocht naar de drivers (FG-711, FG-712) leverde ook niets op. Het lijkt wel of helemaal niets van deze displays bestaat...
Het zal ondertussen wel duidelijk zijn, ik ben compleet vastgelopen. De eBay verkoper heeft zelf ook geen flauw benul wat voor scherm dit is, en de eigenaar van het scherm op LCDInfo is ook nergens uit gekomen. (Reageert helaas ook niet op privéberichten...)
Kortom, alle tips, suggesties zijn welkom!
