Al jaren gebruik ik (sinds de P1) de zelfde case die ik ooit eens gekregen heb, en upgrade alleen de
binnenkant. Nagenoeg alles vanaf de P1 tot en met de huidige P4 dualcore heeft dat kastje al geherbergt.
Ik vond het nu wel eens tijd om wat aan de buitenkant te gaan vernieuwen

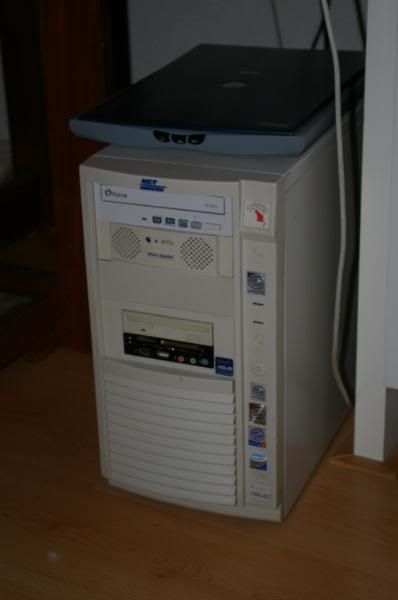

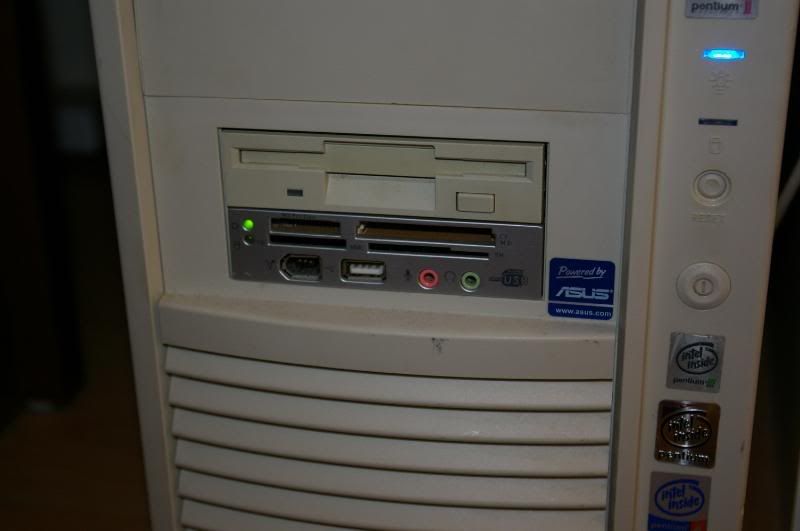

De oude vertrouwde en niet kapot te krijgen case. Deze heeft me zeker de laatste jaren steevast heel wat commentaar opgeleverd op lan parties
De DVD brander en de card reader vinden straks weer een plaatsje in de nieuwe pc, maar dan met hun zwarte frontjes. De ledjes in de cardreader moeten plaatsmaken voor blauwe uitvoeringen.
Na zeer lang zoeken eindelijk een kast gevonden die mij wel beviel, niet teveel toeters en bellen, gewoon strak en belangrijkste zonder deurtjes aan de voorkant en zonder usb ed aansluitingen aan de bovenkant.

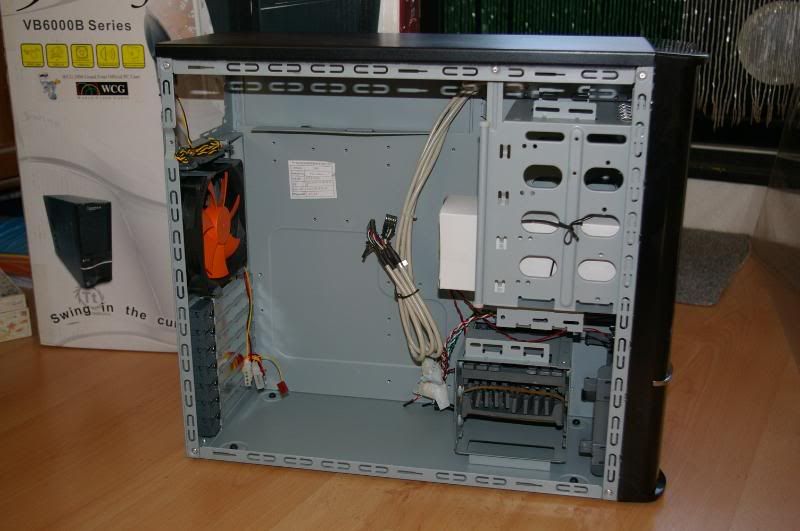

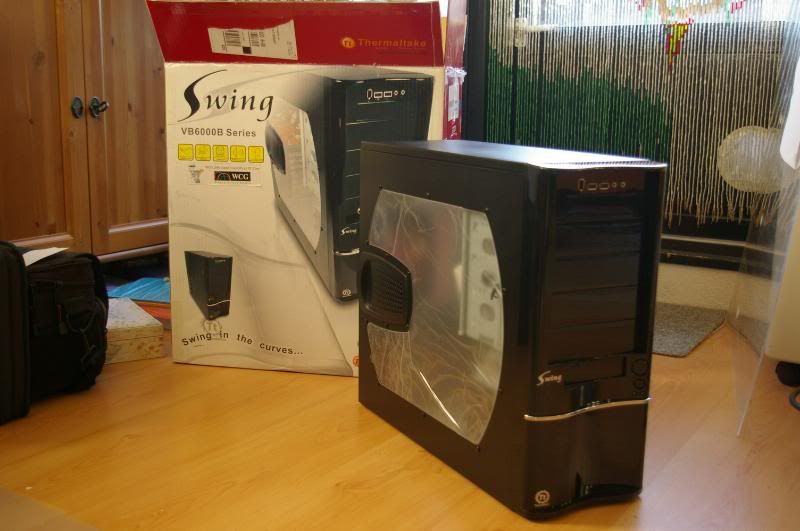

Uiteindelijk is het een Thermaltake "swing" geworden
De binnenkant is verzinkt, dat wordt mat zwart.

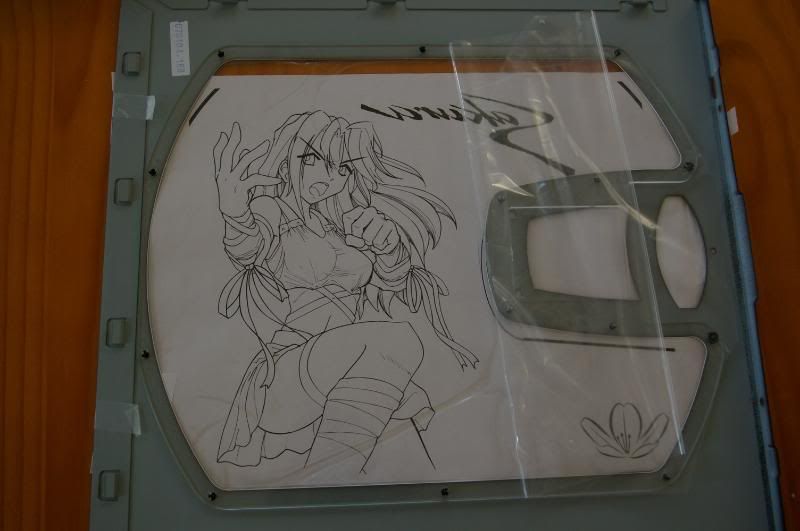

In het window wil ik een gravure maken die ik blauw ga verlichten. Eerst dus een leuk onderwerp zoeken, en uiteraard mijn nick. Het geheel zo goed als nodig opgepoetst en in spiegelbeeld op A3 formaat uitgeprint.

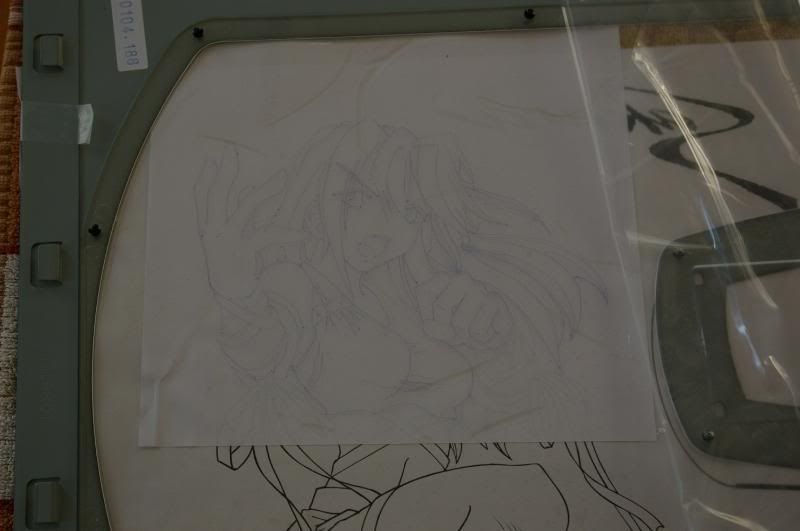

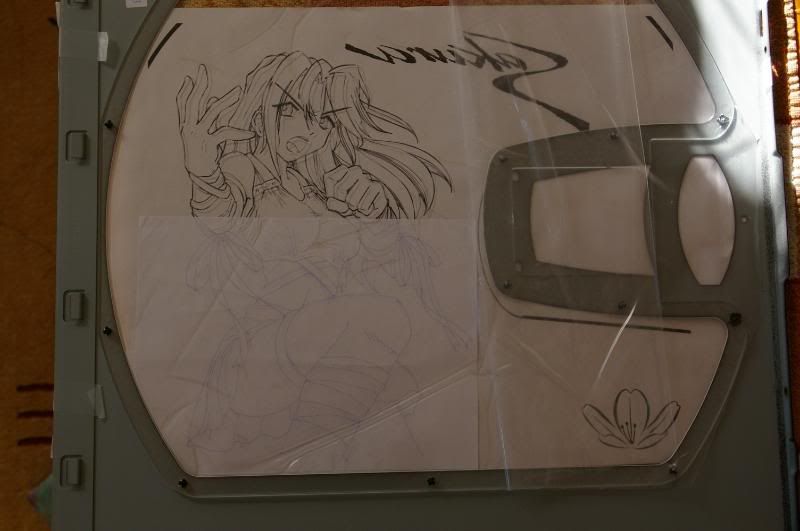

Onder het window gelegd blijkt dat mijn nick toch nog iets te laag zit, maar dat lossen we later wel simpel op door het iets te verschuiven en opnieuw vast te plakken als we mijn nick gaan vrezen.

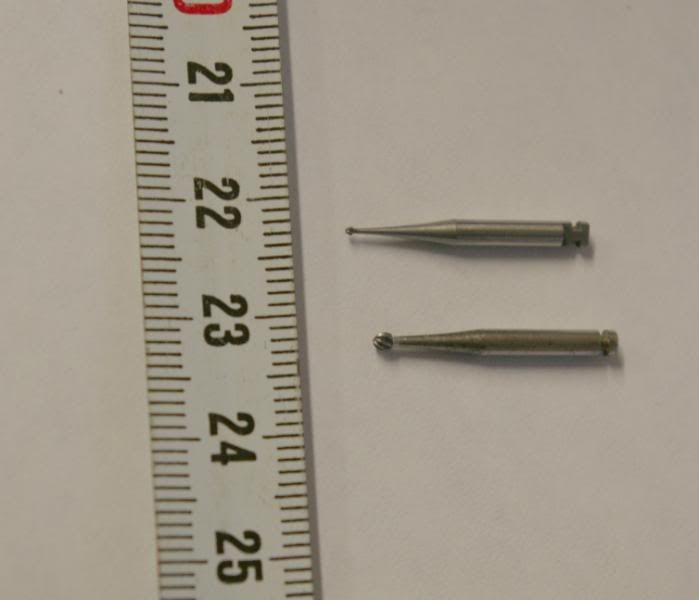

Eerst fiks oefenen op wat afvalstukjes plexiglas met verschillende maten vreesjes. Uiteindelijk gekozen voor een bokop vreesje van 1,5mm voor het uitzetten van de afbeelding, en een bolkop vreesje van 0,5mm voor het uitdiepen van de afbeelding. Ik heb het ook nog met een driehoek vreesje geprobeerd, maar daarmee was het zeer moeilijk om te sturen en netjes in de uitgezette afbeelding te blijven. De reden om het eerst met een groter vreesje uit te zetten is dat je daarmee mooiere glooiende lijnen kan maken.

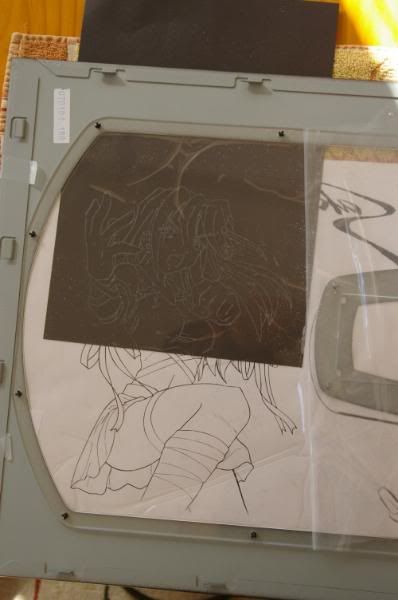

Na tevreden te zijn over het proefresultaat met het echte werk begonnen. Eerst met niet watervaste stift de bovenste helft nagetekend/overgetrokken. Bewust niet watervast, omdat je toch best een groot probleem hebt met de dikte van het plexiglas, en je niet consequent exact recht boven je afbeelding kan zitten en daardoor dus vertekend beeld krijgt.Je kan dus na het overtekenen nog het een en ander aanpassen. Nadeel van niet watervaste stif is weer dat je heel erg uit moet kijken dat je tijdens het vrezen niet de afbeelding uitveegt.
Na een uurtje dremel en zweet is de eerste helft uitgevreesd.
Onderste helft krijgt dezelfde behandeling
Hierna nog de hele afbeelding met een nog kleiner vreesje wat dieper ingevreesd. Hoe dieper de afbeelding, hoe meer licht die straks opvangt.

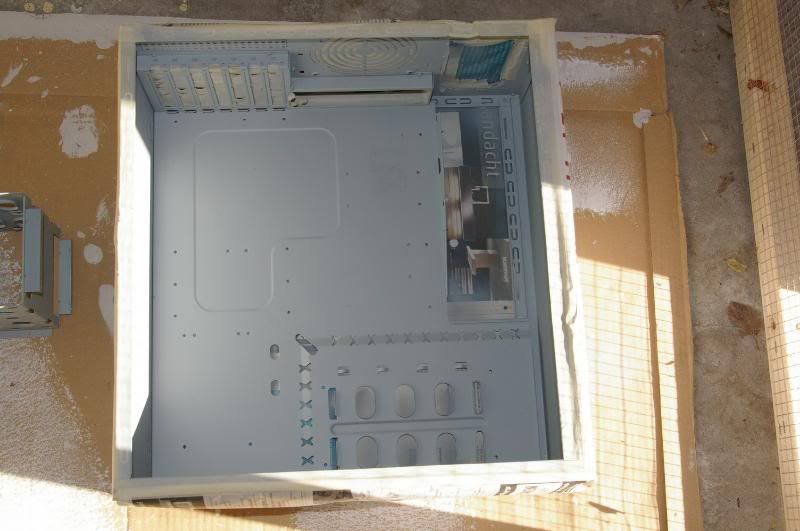

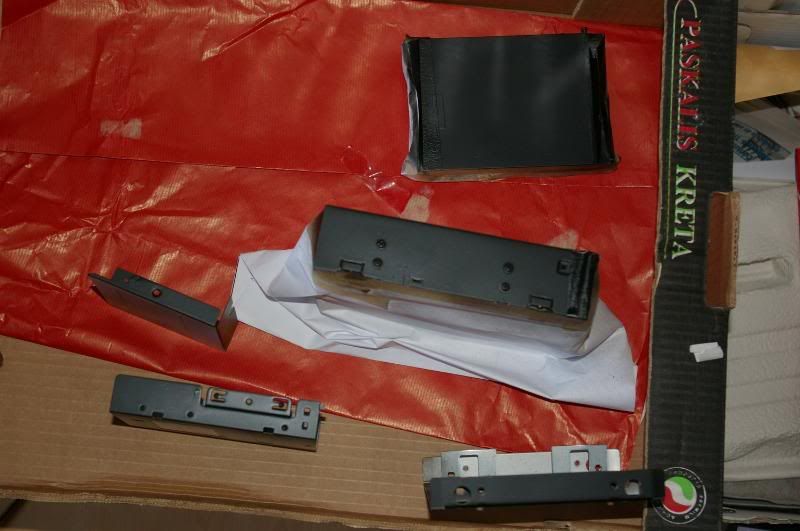

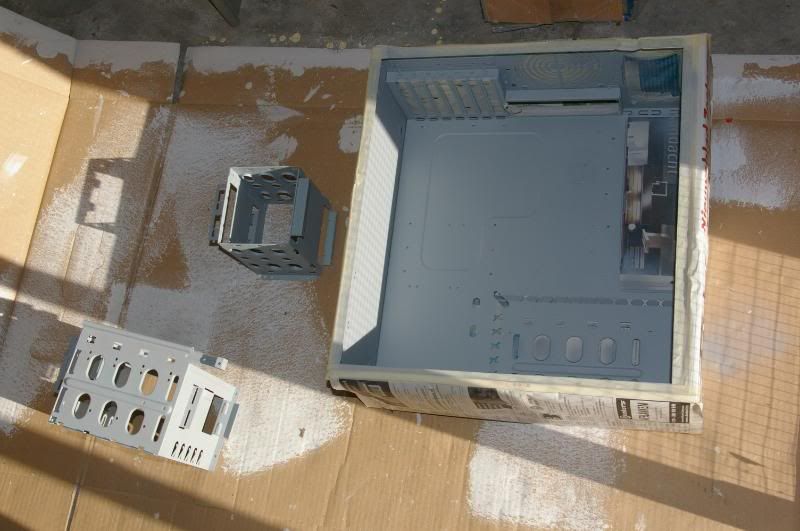

Wachtend op de bestelde ledbalken voor de verlichting alvast begonnen met de kast gedeeltelijk te demonteren (valt nog niet mee, popnagels uitboren) en de binnenkant van de kast te spuiten.
Eerst na goed ontvetten enkele lagen primer.

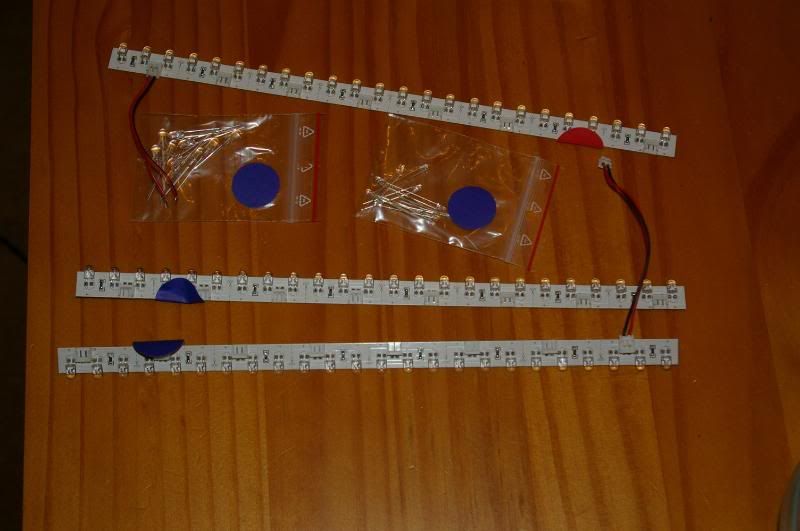

2 dagen later de postbode
10 3 mm blauwe leds
10 5 mm blauwe leds
2 blauwe ledbalken
1 rode ledbalk (die ik na testen uiteindelijk niet gebruik)

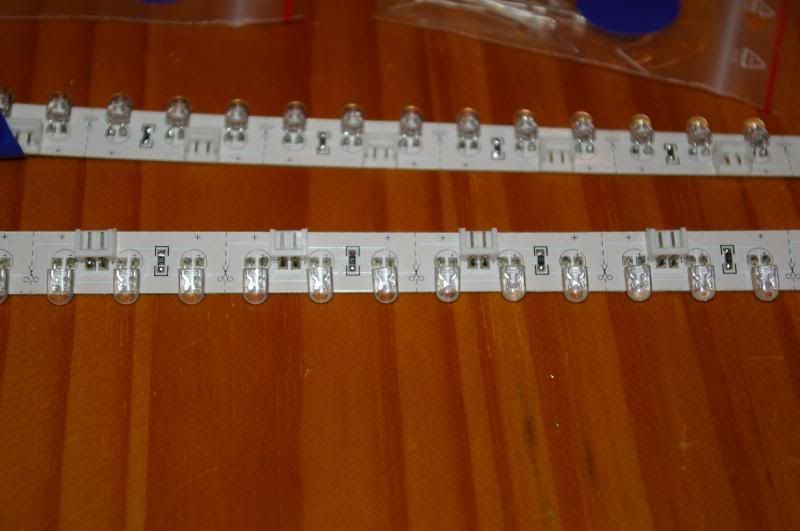

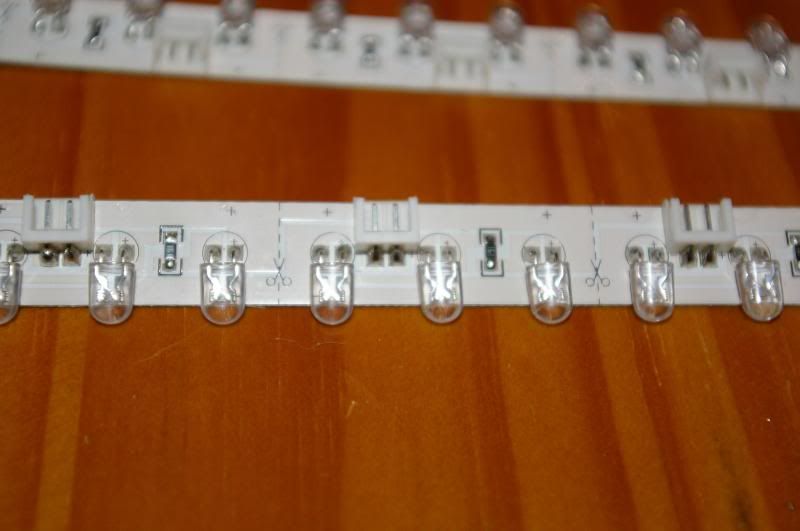

De strips bestaan uit iedere keer een aansluiting met 3 ledjes die je dus per setje af zou kunnen knippen.
Niet afgekinpt zitten de aansluitingen doorgelust, waardoor je de strippen zelf aan alkaar kan verbinden en uiteindelijk met 1 aansluitdraad op de voeding aan kan sluiten.
Verder met het raam dus.

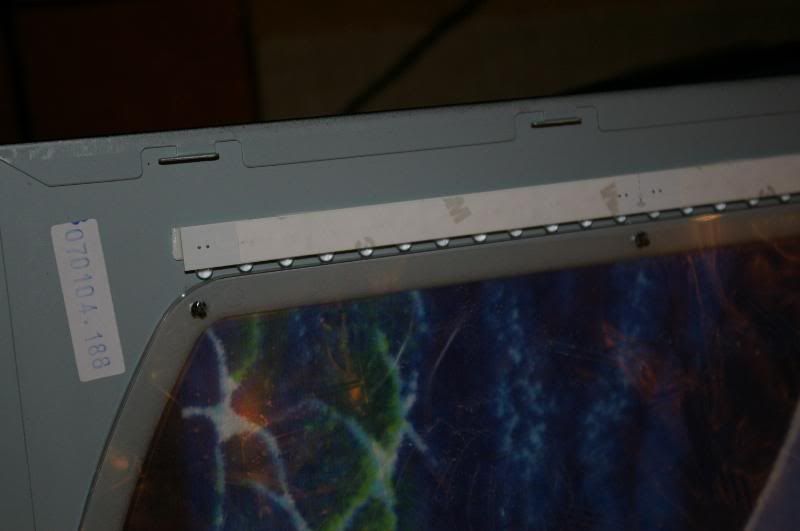

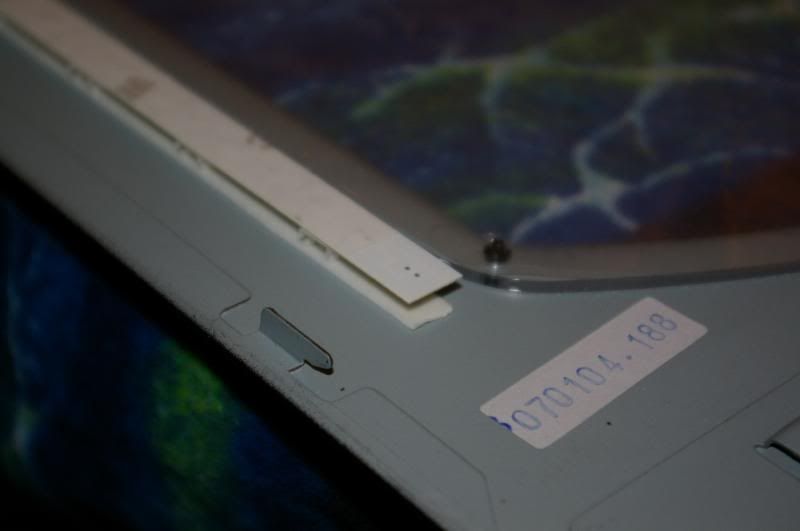

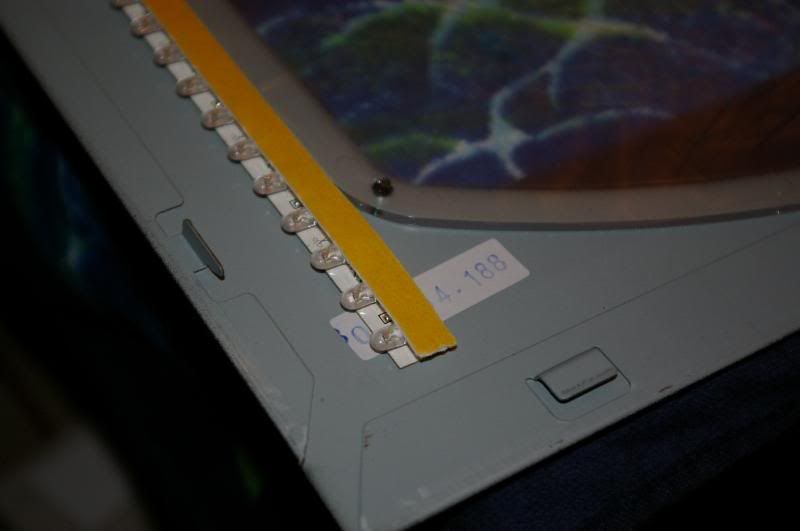

Uiteraard wil je geen gaten in de zijwand, de ledbalken worden dus met zeer goed dubbelklevend tape vastgezet.
Omdat bij de Swing het plexiglas half verzonken is, heb je als zijkant dus niet de 4 mm dikte om te vverlichten, maar slechts 2mm. Heb dus alle ledjes wat extra naar beneden gebogen zodat ze strak tegen het metaal aan zitten.

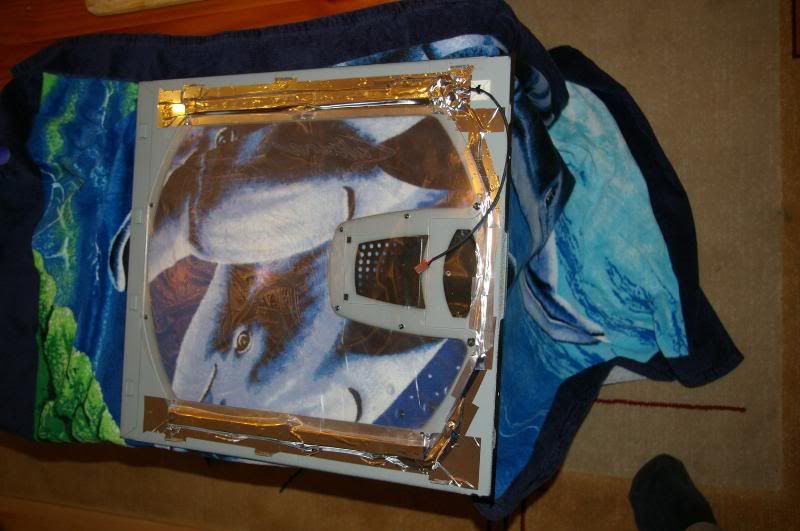

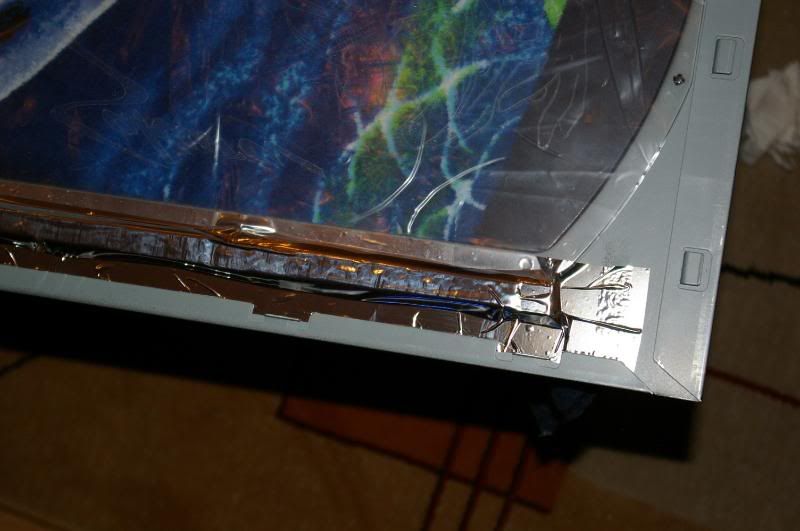

En na het vastzetten afgedekt met aluminium tape, ik wil zo min mogelijk strooilicht hebben, en zoveel mogelijk richten op de zijkanten van het plexiglas, het spiegelende oppervlak van het aluminiumtape stuurt zoveel mogelijk licht de zijkant van het plexiglas in.
Als tape heb ik aluminium tape gebruikt wat bedoeld is voor het aan elkaar vast zetten van ondervloeren voor onder laminaat.

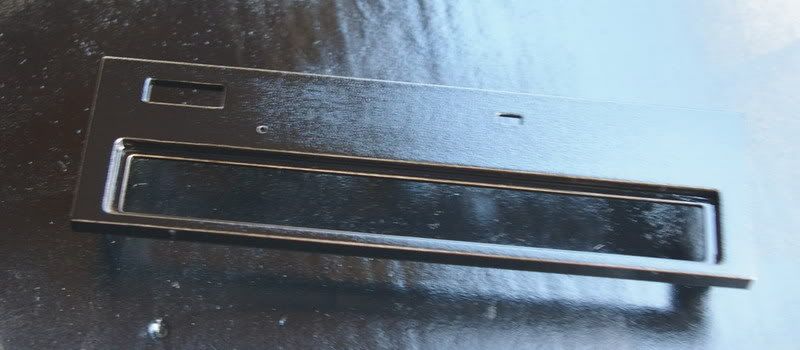

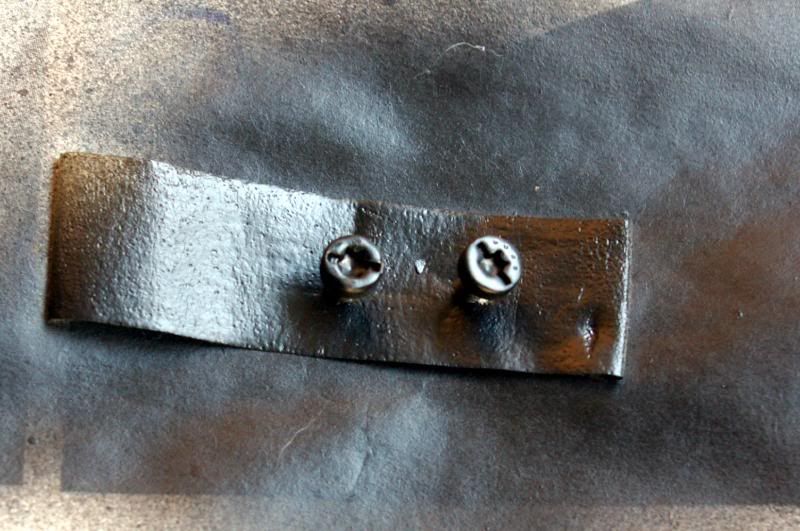

De volgende dag verder met bedraden. Ook de kast heeft dan inmiddels 3 lagen zwarte lak gehad, als dat voldoende dekkend is, kan ik ook daar mee verder gaan.

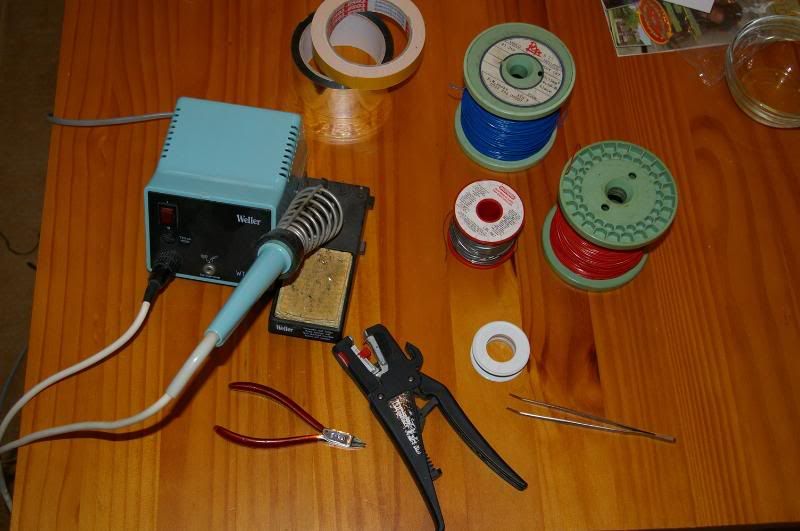

Na het nodige soldeerwerk en anderhalve meter krimpkous zit het soldeerwerk aan de deur er weer op. Ik heb er een standaard ventilator aansluiting aan gesoldeerd, dat is een eenvoudiger te verwerken connector dan een standaar molex, en verloopsnoertjes van molex naar ventilator connector had ik hier ruimschoots liggen.

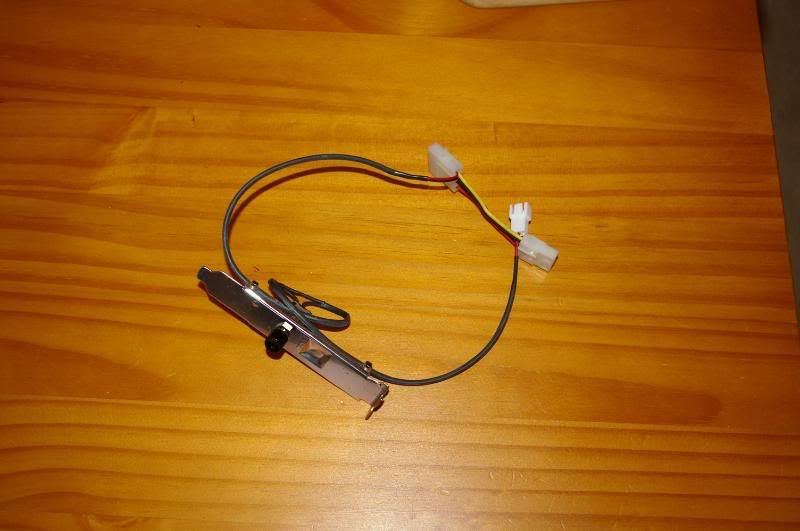

Dit zal wel het meest nutteloze deel zijn van het geheel, de aan/uit schakelaar. Achteraf bleek dat ik dit zelfs over moest doen, de drukschakelaar bleek helemaal geen drukschakelaar te zijn, maar een druktoets. En om nou kontstant die schakelaar ingedrukt te moeten blijven houden om de verlichting aan te laten
Inmiddels is die druktoets dus vervangen door een tuimelschakelaar.

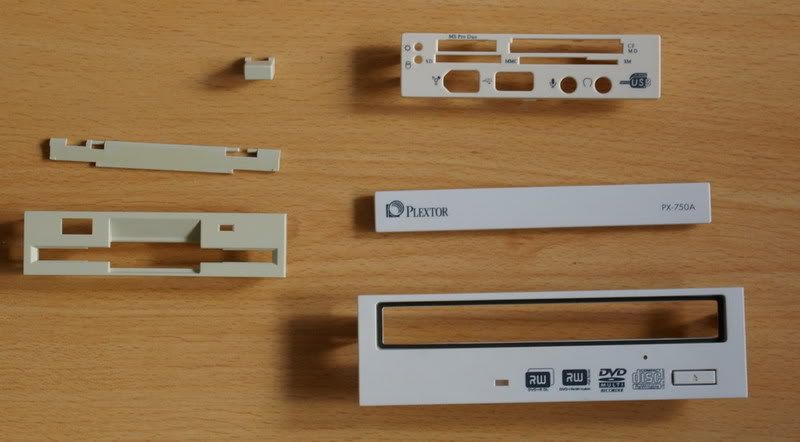

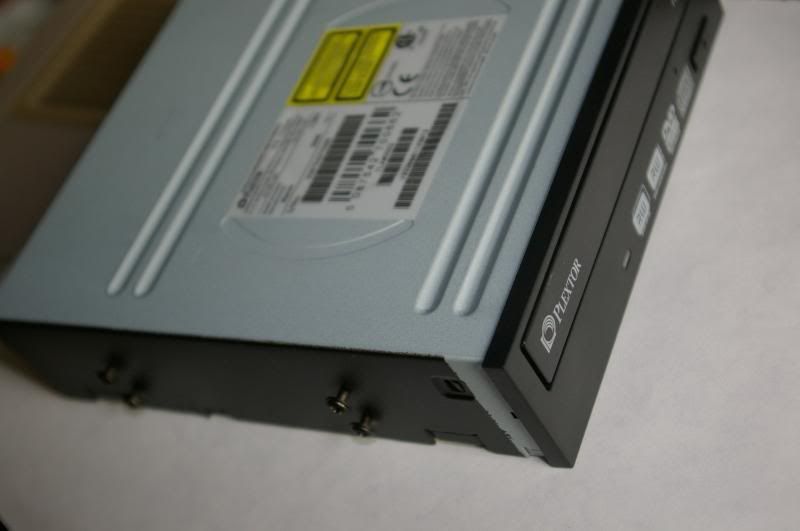

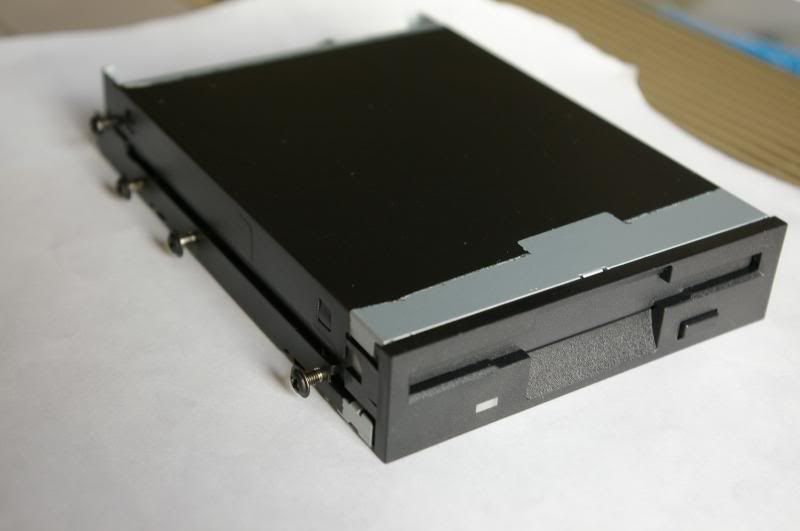

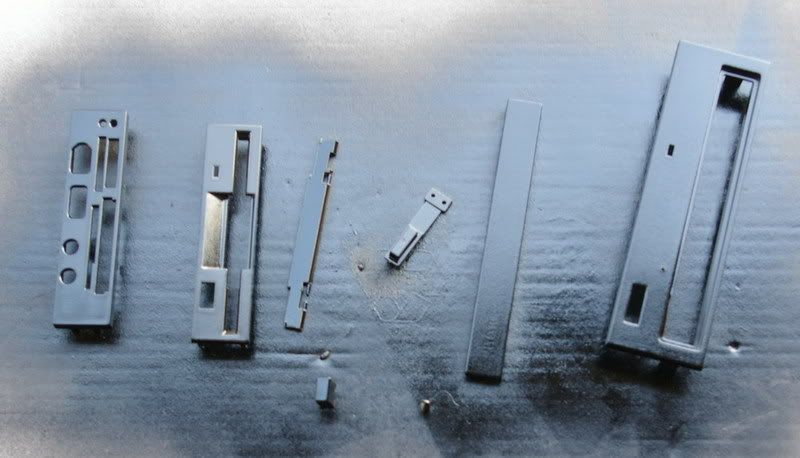

Terwijk ik toch aan het solderen was heb ik ook gelijk de garante van de Plextor DVD brander, de cardreader en de nieuwe floppydrive op de helling gezet. Allen zijn nu in het bezit van een mooie blauwe leds.

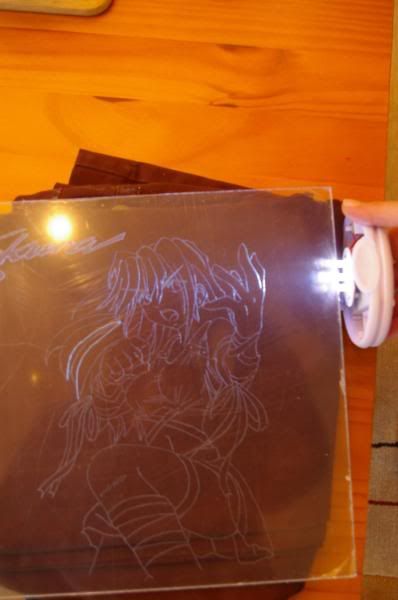

Zo moet het er ongeveer uit gaan zien, even wat licht gezet op mijn 2de oefen exemplaar op een los stuk plexiglas. Hier is goed te zien dat ik enkele lijnen al uitgediept heb met een kleiner vreesje.

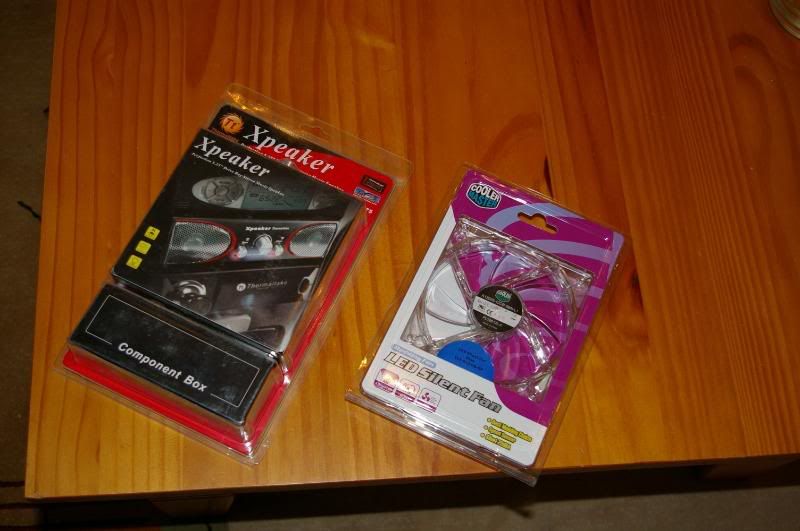

En ja hoor, weer de deurbel, de postbode. De laaste onderdelen voor mijn pc zijn ook binnen, mooie 12cm blauw verlichte fan en de lang verwachte en blijkbaar toch nog moeilijk leverbare Xpeaker. (later heb ik er nog een 12mm fan bijgehaald voor de vervanging van die standaard fel oranje fan)

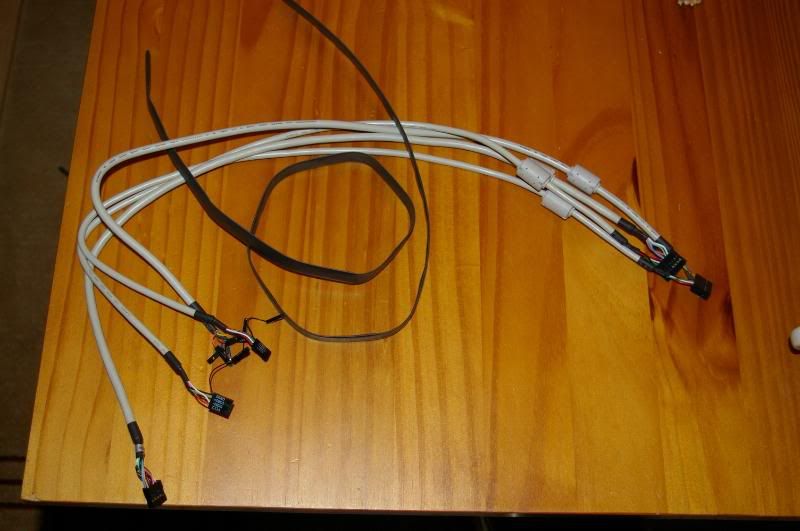

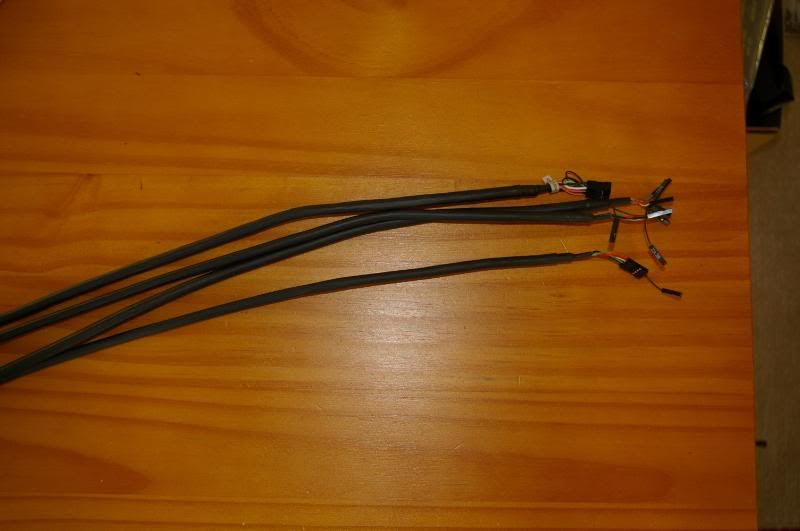

Aan het front panel van de Swing zaten witte kabels, geen gezicht in een verder zo zwart mogelijke kast.
Het resultaat na 2 mtr krimpkous en een verfbrander, ziet er gelijk een stuk beter uit.

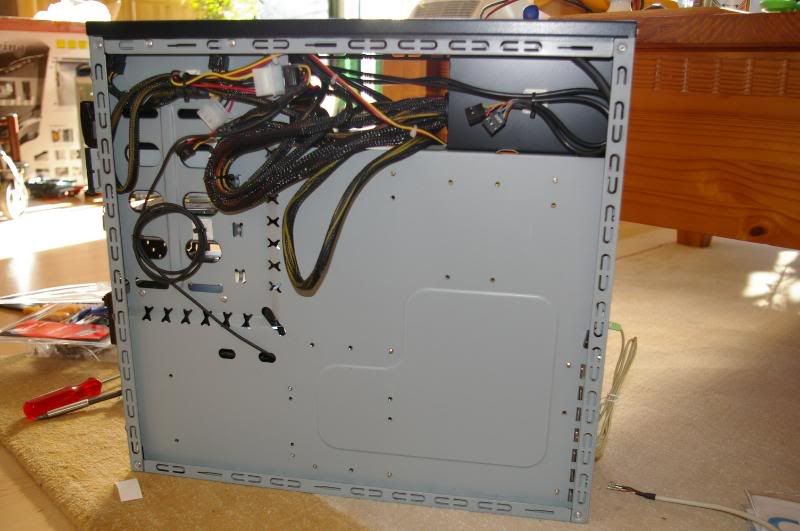

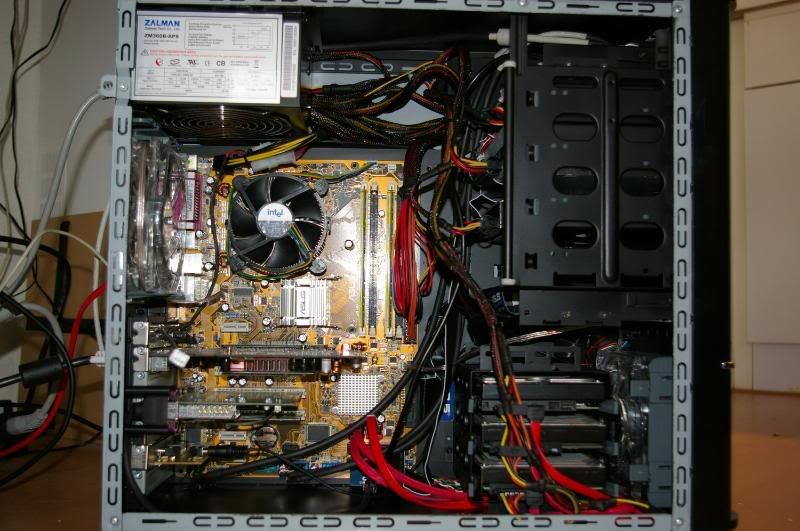

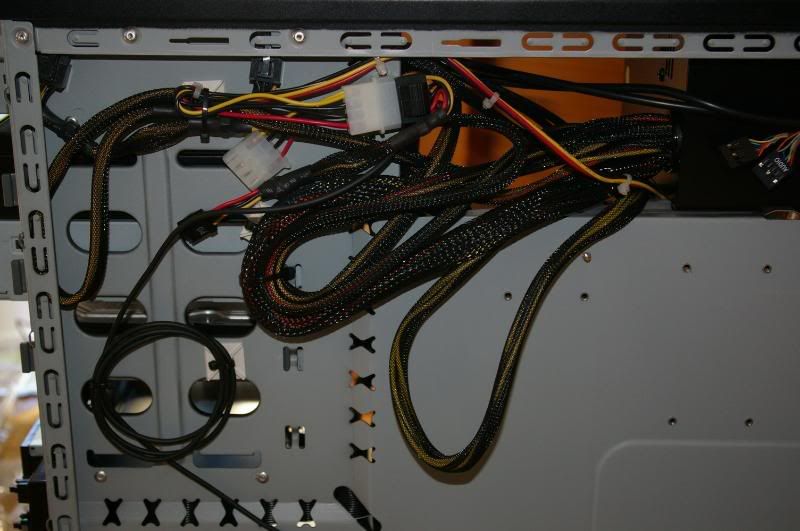

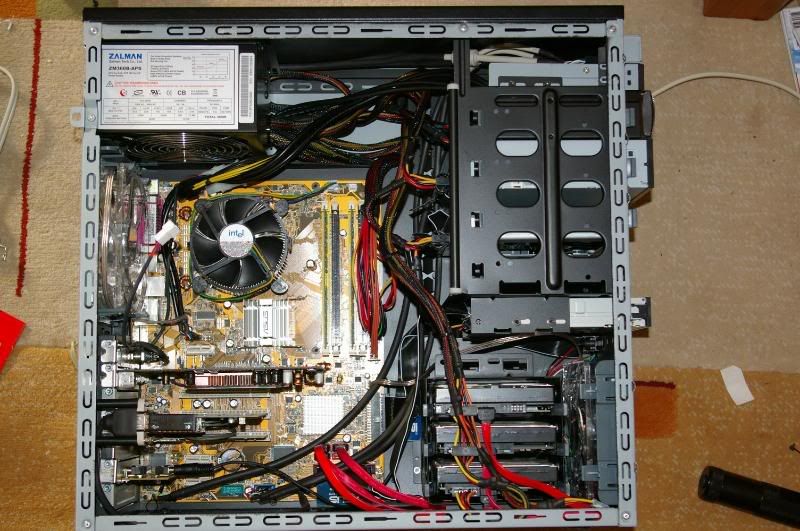

Alle hardware uit de oude pc overgezet. Deze kast heeft achter het rechter paneel en de moederboard plaat 1 cm ruimte. Ideaal om die altijd veel te lange voedings kabels achter te verbergen.
Gelukkig zit in het rechter zijpaneel geen venster
Wel even alles met plakbeugels vastgezet.

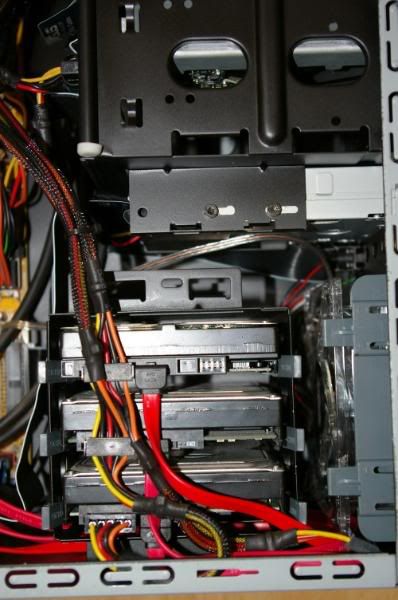

Sata kabels heb ik onder het HD rek door laten lopen, hoe meer kabels uit het zicht hoe beter. Dat blijft het nadeel van een window, je moet de binnenkant van je kast ook opruimen
Een draadloze muis is heel erg leuk, maar die dongle steekt nogal ver uit je usb poorten, en als je regelmatig lanparty's bezoekt, zit je altijd met die dongel los in je broekzak oid.
Let even op links bovenaan in beeld.

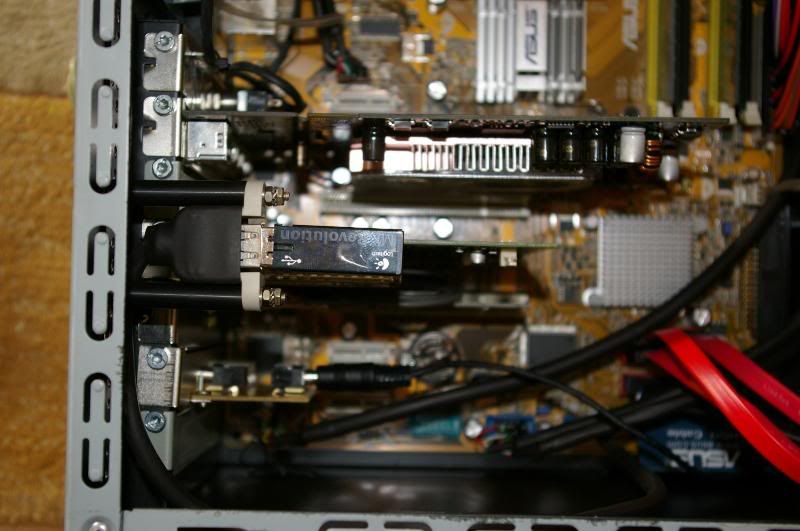

Ik heb dus een slotplaat met USB aansluiting gesloopt en de losse USB poort op lange afstandsbussen binnen in de kast gemonteerd, uiteraard alles weer in de zwarte krimpkous. Dankzij het venster is de ontvangst prima.
De losse kabel bij de 12cm fan is de voedingskabel voor het zijpaneel.

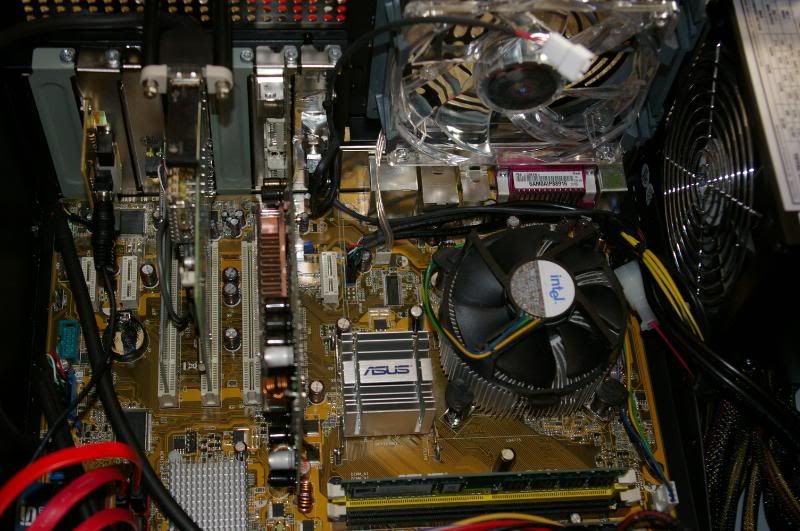

En zo ziet het er dan in close-up uit

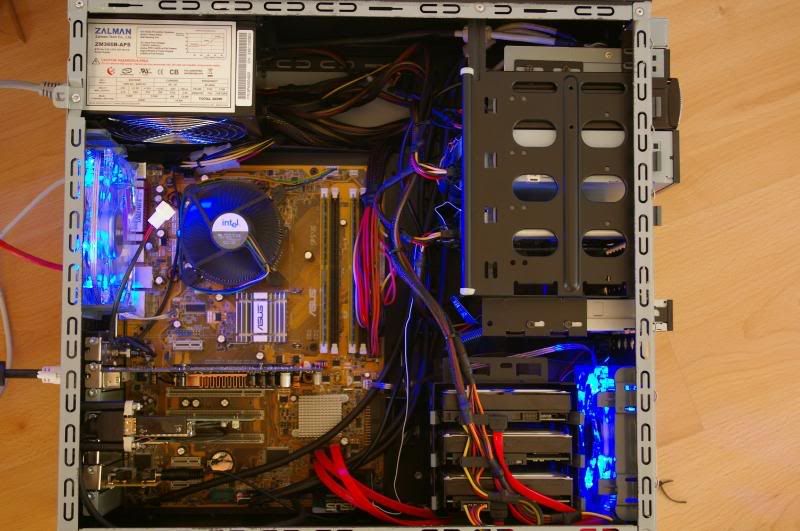

2 blauwe 12cm fans verlichten het geheel.
De Xpeaker is in het bezit van een blauwe led-vu meter )dat scheelde weer een hoop soldeerwerk), en verder zijn alle overige leds vervangen door blauwe versies, inclusief die in de DVD brander, cardreader en de diskette drive. (ja, ik ben nog een van die gasten die een diskette drive een onmisbaar onderdeel van een pc vinden
)

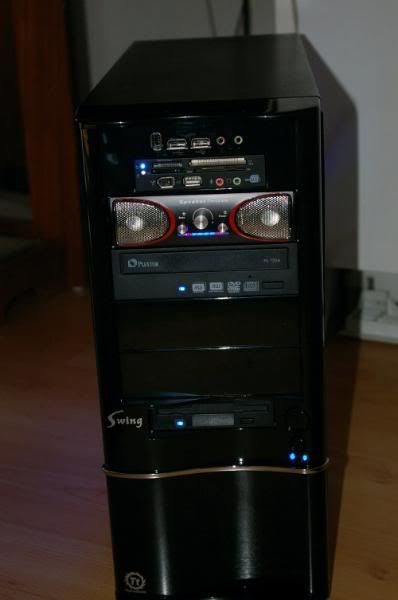

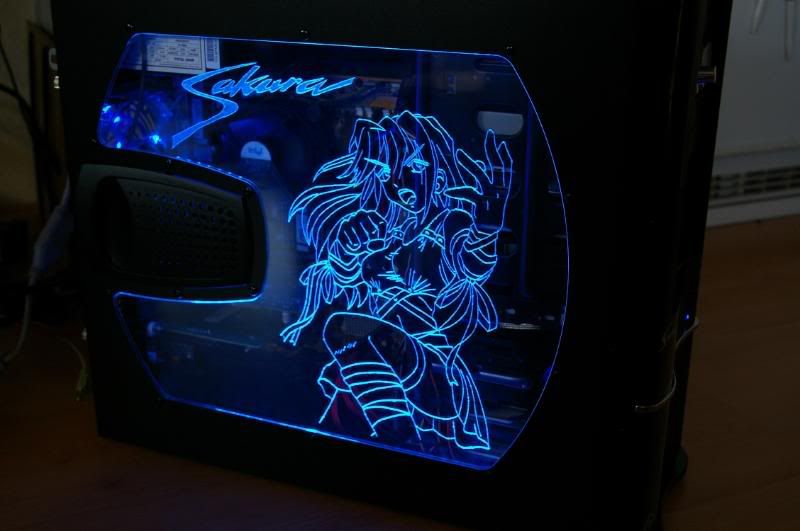

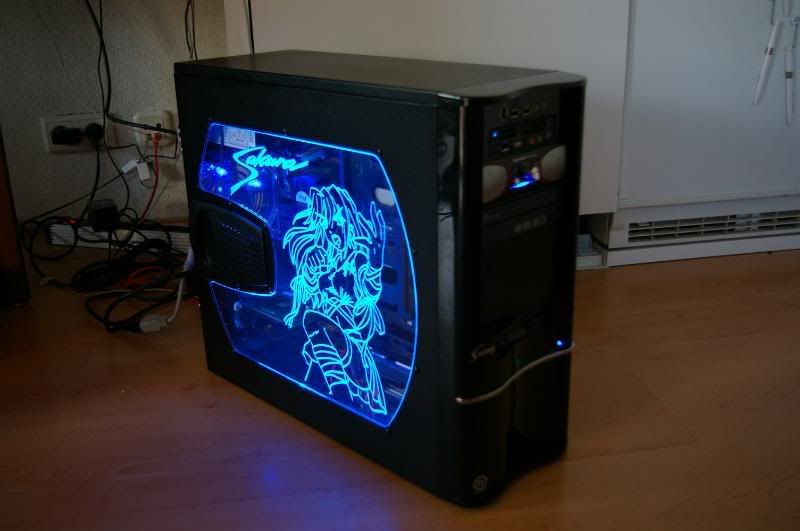

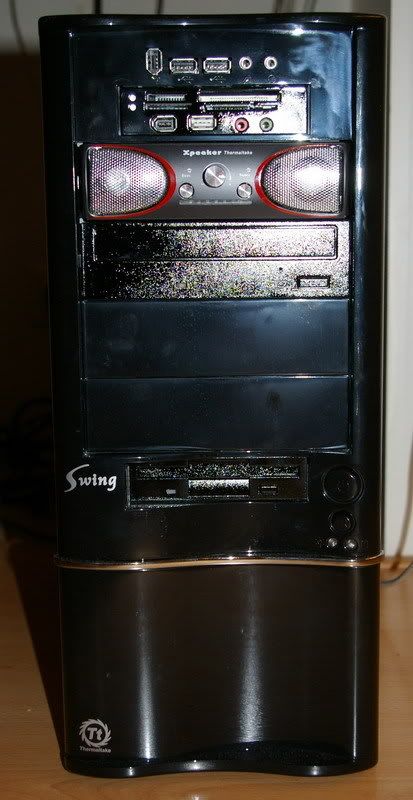

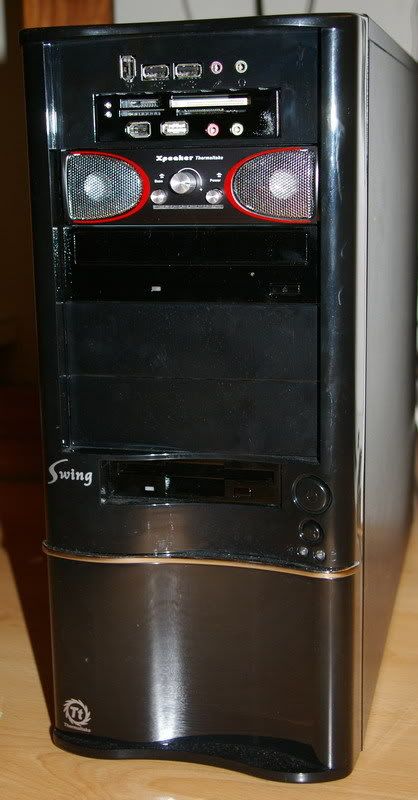

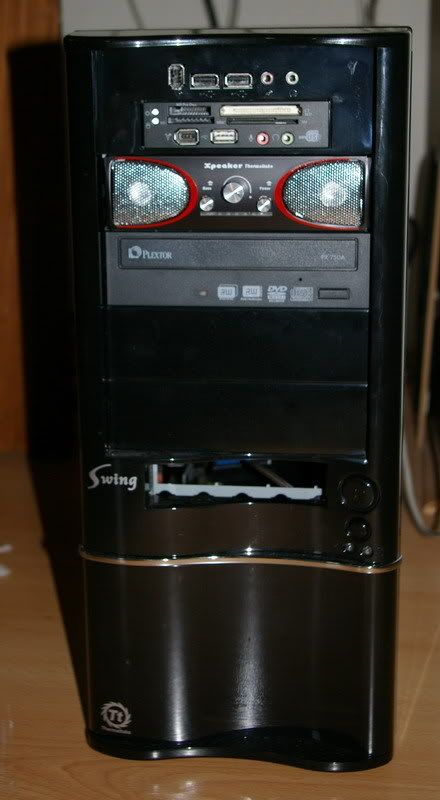

En tot slot uiteraard de eye-candy, het eindresultaat. Ik ben er zeer tevreden over al zeg ik het zelf.
Bij mijn nick heb ik de omtrek uitgevreesd, en de letters zelf met een grover bolfreesje mat gemaakt. Daardoor krijg je dat leuke lijnen effect bij Sakura.
Al met al heeft deze mod mij een week of 4 gekost (aan continu werk een volle dag of 10), maar ik ben zeer tevreden over het resultaat.
En uiteraard het laatste onderdeel, een bijpassende desktop
