[Cooling] Zalman CNPS 9700 LED

[BlooDbeak]

---

Informatie

Onder het motto "Groter is beter" kondigt Zalman de opvolger van de CNPS9500 CPU-cooler aan. Op het eerste gezicht is de nieuwe CNPS9700 LED een opgeblazen versie van de succesvolle CNPS9500. Er is weinig fantasie voor nodig om je voor te stellen wat de upgrade van een 92mm fan naar een 110mm fan betekent voor het formaat van deze nieuwe koeler. Door de gehele koeler maar meteen een maatje groter uit te voeren stijgt het koeloppervlak van de massief koperen koelvinnen naar 5490 cm². Hieraan kleeft helaas ook een nadeel, het gewicht van de koeler is namelijk toegenomen van 526 naar 764 gram. Past op socket: Intel; 775, AMD; 754, 939, 940, en AM2 Grootte: 90(L) X 124(W) X 142(H) mm

Images

Links

Zalman Review Toms hardware xtremesystems

Compatible Hardware

Socket AM2 * Asus Crosshair * Asus M2N32-SLI Socket 775 * Asus P5W DH Deluxe * Asus P5B Deluxe/WiFi-AP

[ Voor 22% gewijzigd door BlooDbeak op 06-11-2006 18:33 ]

[aramdin]

Nette doch kleine startpost Check ook deze link: http://www.xtremesystems.org/forums/showthread.php?t=120826

Het is de bekende Coolaler die hem test op een C2D.

[RedPixel]

Heeft al iemand hem? Ik ben wel van plan hem te kopen (heb nu nog de stock AMD X2 heatpipe koeler)...

[BlooDbeak]

Ik ben hem ook van plan om te kopen, maar ik weet niet of ie op een Asus Crosshair past
Crosshair met maat cnps9700 als overlay

[BlooDbeak]

4 compatible moederborden toegevoegd. Deze is informatie afkomstig van de Q&A (forum) van zalman.

[MaTr1x]

Inmiddels is ook de 9700NT uit:

Images

Links

Zalman 9700NT

[Verwijderd]

koelt bij mij een e6600 temp is 35 graden idle (hij draait op laagste stand)

[ Voor 5% gewijzigd door Verwijderd op 17-11-2006 14:54 ]

[Verwijderd]

Verwijderd schreef op vrijdag 17 november 2006 @ 14:54:
koelt bij mij een e6600 temp is 35 graden idle (hij draait op laagste stand)

de 9700nt? die wil ik ook kopen of die ande.
35 vind ik toch goed =) (niet?)

[Theo]

Verwijderd schreef op vrijdag 17 november 2006 @ 14:54:
koelt bij mij een e6600 temp is 35 graden idle (hij draait op laagste stand)

35 graden idle?? Dat vind ik egielijk enorm vee!

Ik heb de 9500 op mijn P4 zitten (2.0 @ 2.8 Ghz, @1.70 V _{standaard 1.475 V}) die nu 850 rpm draait en de cpu is 30 graden idle.

[Verwijderd]

hoeveel is gezond voor je procesor?

[Theo]

Verwijderd schreef op zondag 19 november 2006 @ 17:26:
hoeveel is gezond voor je procesor?

Ik gok dat je daarmee op mij reageer. De cpu loopt al bijna een jaar op deze snelheid en spaning dus echt veel kwaad kan het niet. Ook staat ergens in een datasheet over mijn cpu op de site van intel waarin staat dat hij absoluut niet meer dan 1.750 volt mag hebben. 1.700 volt kan dus wel..

[Verwijderd]

theodouma schreef op zondag 19 november 2006 @ 16:19:
[...]


35 graden idle?? Dat vind ik egielijk enorm vee!

Valt best wel mee.
Aangezien het antwoord op de vraag van black-gnikah inhoudt dat dit nog verre van 'ongezond' is.
Temp kan nog fors hoger. Misschien dat het 'warm' is voor een conroe 6600, maar ben van m'n AMD 3500+ hogere temps gewend, zeker zomer's. En dan te bedenken dat Northwood's of Prescott's daar nog veel hoger boven zitten/zaten!

eigenlijk veel

[Verwijderd]

ik heb geen front fans in mijn kast hangen en achterste fan draait op 1200rpm
en de standaard temperatuur in mijn kamer is ongeveer 22graden

[ Voor 31% gewijzigd door Verwijderd op 25-11-2006 17:55 ]

[MaTr1x]

FYI ik heb laatst een 9700 geïnstalleerd op m'n Asus A8N32SLI, hij past goed alleen volgens het installatiefilmpje moest je het klemmetje dat op de clipping zit richting de northbridge vastmaken, dus clipping van boven naar beneden. Maar dat gaat bij dit mobo niet omdat daar de passieve koeling voor in de wegzit. Ik heb die clipping dus 180 graden omgedraaid en de koeler dus vastgezet van het midden naar boven zeg maar, pc draait al 2 weken zonder problemen hiermee

[Jejking]

BlooDbeak schreef op maandag 06 november 2006 @ 18:35:
4 compatible moederborden toegevoegd. Deze is informatie afkomstig van de Q&A (forum) van zalman.

Toch maar even vragen ook al is de reply vijf weken oud: zou deze ook kunnen op een Asus P5B non-deluxe?

[JeroenNietDoen]

Ik wil deze koeler ook aanschaffen maar vraag me af of deze op mijn Gigabyte DS4 past. Rond de socket zitten toch wat condensatoren en ook de heatpipes van de chipset. Tevens heeft de DS4 al een eigen backplate.

Iemand die deze combinatie heeft of eventueel een DS3 of DQ6?

[ID-College]

Zalman website? daar staat toch altijd op waar hij op past en waar niet

[JeroenNietDoen]

ID-College schreef op donderdag 14 december 2006 @ 11:09:
Zalman website? daar staat toch altijd op waar hij op past en waar niet

De informatie daar is vrij beperkt, wordt maar gesproken over enkele moederborden.

[RedPixel]

Ik heb hem net geinstaleerd op mijn Asus A8N-Sli Deluxe (socket 939) en hij past prima. Hij houdt mijn X2 4800+ op 34 graden volgens speedfan, best netjes (dat is @full load, ik draai Rosetta@Home). Hij draait overigens op volle snelheid (de fan mate zit er niet tussen).

[Verwijderd]

wwwhizz schreef op zaterdag 16 december 2006 @ 18:03:
Ik heb hem net geinstaleerd op mijn Asus A8N-Sli Deluxe (socket 939) en hij past prima. Hij houdt mijn X2 4800+ op 34 graden volgens speedfan, best netjes (dat is @full load, ik draai Rosetta@Home). Hij draait overigens op volle snelheid (de fan mate zit er niet tussen).

Er is verschil tussen Prime95 full load en Rosetta full load. Vraag met niet waarom, maar met Prime95 (of CPU Burn en consorten) wordt je cpu veel heter.

[Verwijderd]

Ik heb er 1 op mijn E6400 en hij koelt naar mijn inzien zeer goed.
Met standaard Clock is de Idle temp ongeveer 28 graden en Stressed 100% nog geen 40 graden.
Met een FSB van 330 komt ie met stressed 100% nog niet aan de 60 Graden na 10 minuten.
Kortom ik ben er zeer tevreden mee. Ook het geluidsniveau is erg laag. Gewoon Top

[RedPixel]

Verwijderd schreef op zaterdag 16 december 2006 @ 23:52:
[...]

Er is verschil tussen Prime95 full load en Rosetta full load. Vraag met niet waarom, maar met Prime95 (of CPU Burn en consorten) wordt je cpu veel heter.

Dan moet ik binnenkort Prime95 maar eens gaan draaien...

[JeroenNietDoen]

Verwijderd schreef op zondag 17 december 2006 @ 13:03:
Ik heb er 1 op mijn E6400 en hij koelt naar mijn inzien zeer goed.
Met standaard Clock is de Idle temp ongeveer 28 graden en Stressed 100% nog geen 40 graden.
Met een FSB van 330 komt ie met stressed 100% nog niet aan de 60 Graden na 10 minuten.
Kortom ik ben er zeer tevreden mee. Ook het geluidsniveau is erg laag. Gewoon Top

En op welk moederbord draai je dit?

[Verwijderd]

Kaap schreef op donderdag 14 december 2006 @ 11:04:
Ik wil deze koeler ook aanschaffen maar vraag me af of deze op mijn Gigabyte DS4 past. Rond de socket zitten toch wat condensatoren en ook de heatpipes van de chipset. Tevens heeft de DS4 al een eigen backplate.

Iemand die deze combinatie heeft of eventueel een DS3 of DQ6?

Ik heb de 9500 AT met een DQ6 en dat ging prima, op een kleine modificatie ivm de crazy cool backplate na.

[Hardware Junk]

Werkt dit koelblok ook nog steeds goed bij horizontale plaatsing? Ik kan namelijk een 9500 verrtikaal plaatsen (zoals overal afgebeeld) maar over horizontale plaatsing hoor ik weinig, maar past dan wel een 9700. Het gaat om een dual Opteron HE model.

[Verwijderd]

wwwhizz schreef op donderdag 02 november 2006 @ 17:05:
Heeft al iemand hem? Ik ben wel van plan hem te kopen (heb nu nog de stock AMD X2 heatpipe koeler)...

MOg je deze weg doen ?
Dan heb ik er wel intressen in

[Verwijderd]

Verwijderd schreef op vrijdag 17 november 2006 @ 14:54:
koelt bij mij een e6600 temp is 35 graden idle (hij draait op laagste stand)

Ik heb er ook een, mijn 6300 draait op standaard clock ook op 35 graden idle... Is dat normaal?

100% stressed gaat tot 50...

Op laagste fan speed... gemeten met TAT... Als ik zo om me heen kijk had ik er eigelijk toch meer van verwacht... Zie her en der toch krachtigere cpu's (ook de c2d quad) die op zelfde temp lopen die n.b. ook nog overgelocked zijn...

[Verwijderd]

He ik heb een vraag, ik zoek een goeie koeler ter vervanging van mijn waterkoeling die ik behoorlijk zat begin te worden (vraagt toch teveel onderhoud, heb ik totaal geen behoefte aan).

Nu heb ik nog een 'ouderwetse' S478 (P4 3Ghz HT Prescott) en nu wilde ik deze koeler halen.

Toen ik keek op de MyCom site stond er het volgende bij:
http://www.mycom.nl/Products/View/120176.aspx

Merk Zalman
Type CNPS9700-Cu LED
Toepassing Socket 478 | 754 | 775 | AM2 | 939, 940
Min. rotatiesnelheid 1250 rpm
Max. rotatiesnelheid 2800 rpm
Min. geluidsniveau 20 dB
Max. geluidsniveau 35 dB
Spanning 12 V
Bedrijfsspanning 6 ~ 12.5 V
Connector 3 pins
Lengte 110 mm
Breedte 124 mm
Hoogte 142 mm
Lengte (ventilator) 25 mm
Breedte (ventilator) 110 mm
Hoogte (ventilator) 110 mm
Gewicht 764 g
Materiaal koelblok Koper

Kortom, ik was in me nopjes, maar een bezoek aan de Zalman site vertelde me dat het niet op de S478 past...

Daarom vraag ik het maar voor de zekerheid aan jullie, past deze koeler op Socket 478?

Ik dacht namelijk dat, omdat de S478 niet officieel meer word ondersteund, het er niet meer bij stond...

[cue]

MaTr1x schreef op dinsdag 14 november 2006 @ 15:16:
Inmiddels is ook de 9700NT uit:

Images

[afbeelding] [afbeelding] [afbeelding] [afbeelding]

Links

Zalman 9700NT

Wat is precies het verschil tussen de 9700 NT en de normale 9700, alleen de kleur?

Dit kan ik namelijk nergens vinden.

[Kul]

Kan het kloppen dat de 9500LED (geen 9700 nee, maar die paste niet in mijn kast) mijn Opteron 144 rond de 20-22 graden houdt? ik vind het namelijk wel verdacht laag wat er soms aangegeven wordt..

[Hardware Junk]

cue schreef op maandag 15 januari 2007 @ 21:51:
Wat is precies het verschil tussen de 9700 NT en de normale 9700, alleen de kleur?
Dit kan ik namelijk nergens vinden.

^{[oftopic]Zelfde nick, zelfde intresses, nagenoeg vanaf hetzelfde moment actief. Hmmmm. Kom er na 7 jaar dus achter waarom ik hem niet in kon voeren.[/offtopic]}

Voor zover ik kan zien is alleen de kleur anders. Overigens wel hetzelfde materiaal. En er zit een nvidia sticker op Persoonlijk neem ik hem in overweging vanwege de kleur, ik vind dat koper kleurige foeilelijk, maar dat is verder smaak.

Wat ik mezelf nog steeds afvroeg, is deze koeler ook horizontaal te gebruiken? Het zou zonde zijn als ik voor 108 euro excl. verz. koelblokken bestel wat niet werkt. Van de passieve Zalmans voor de videokaart mocht je ze toen niet andersom plaatsen maar de 9700 loopt vanzichzelf al in rare bochten. Men zei van te voren dat een dergelijk ontwerp niet goed zou werken, maar integendeel werkt het juist wel goed. Ik kan nergens iets vinden hierover, wat de prestatie invloed is bij plaatsing 90 graden gedraait tov overal te zien is. Zalman zelf rept er niet over.

[Verwijderd]

ook nog maar even hier dan.



Koelt geweldig, en niet alleen de CPU

[fsfikke]

Alleen jammer dat ie een t*****herrie maakt als je hem een beetje goed laat blazen

[Verwijderd]

fsfikke schreef op maandag 22 januari 2007 @ 22:22:
Alleen jammer dat ie een t*****herrie maakt als je hem een beetje goed laat blazen

Tja, met een X2 3800+ op 2750 Mhz neem ik liever geen risico en laat ik hem voluit blazen. Inderdaad gehorig, maar geeft wel een zeker gevoel, en daarbij.. De PC is stabiel

[Verwijderd]

The maximum weight specified for a cooler is 450g for AMD socket AM2/754/939/940.
Special care and attention must be taken when moving a computer equipped with a cooler
exceeding the specified weight limit. Zalman Tech Co., Ltd. is not responsible for any damage
resulting from moving a computer.

Ik heb dus een AMD X2 4200+ en wil er een 9500 op zetten ivm overclocken.

De cooler die weegt 530g. Kan het ook VEEL kwaad als ik dan toch die cooler ga plaatsen? want hij is tenslotte te zwaar .
Of heeft iemand een tip hoe je hem "steviger" kan bevestigen zodat niet alle gewicht op 1 punt komt te zitten.

De CPU zit in deze kast. Hij past verder wel ben alleen een beetje bang voor het gewicht.

De pc wordt inprenciepe niet vervoert.

Zo ziet de kast eruit

[MaTr1x]

Dat gewicht kan geen kwaad hoor, het wordt alleen gevaarlijk als je de PC zou gaan vervoeren. Maar dan nog, als je de PC voorzichtig op zijn kant zou vervoeren, zodat dus de koeler rechtop op het mobo staat, dan zou het wel los moeten lopen. Ik heb zelf de 9700 op mijn Opteron 175 en er totaal geen problemen mee (PC wel gebouwd om te laten staan btw).

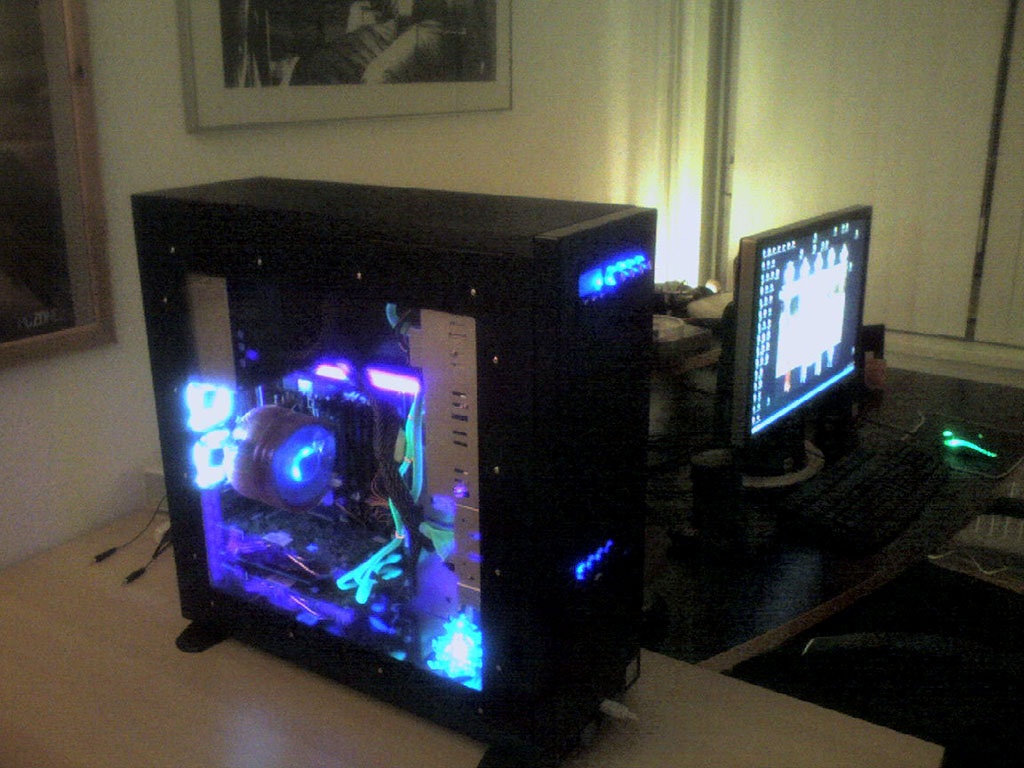

Hier nog ff een slechte GSM pic ervan (klikbaar):

[NoepZor]

Ik heb mijn S754 PC met een 7000cu @ 700 gram al vaak vervoerd niets aan de hand.

[Deathchant]

MaTr1x schreef op dinsdag 12 december 2006 @ 17:38:
FYI ik heb laatst een 9700 geïnstalleerd op m'n Asus A8N32SLI, hij past goed alleen volgens het installatiefilmpje moest je het klemmetje dat op de clipping zit richting de northbridge vastmaken, dus clipping van boven naar beneden. Maar dat gaat bij dit mobo niet omdat daar de passieve koeling voor in de wegzit. Ik heb die clipping dus 180 graden omgedraaid en de koeler dus vastgezet van het midden naar boven zeg maar, pc draait al 2 weken zonder problemen hiermee

Kun jij een foto plaatsen aub?

[PeGys]

Iemand trouwens enig idee hoe je de leds kan uitschakelen of kan vervangen ? Ben namelijk van plan zo eentje te kopen maar heb een hekel aan die leds die erin zitten...

[MaTr1x]

Deathchant schreef op woensdag 07 februari 2007 @ 11:57:
[...]

Kun jij een foto plaatsen aub?

Ik zal proberen er een duidelijke foto van te maken, wel met GSM helaas, heb geen digi camera.

[MaTr1x]

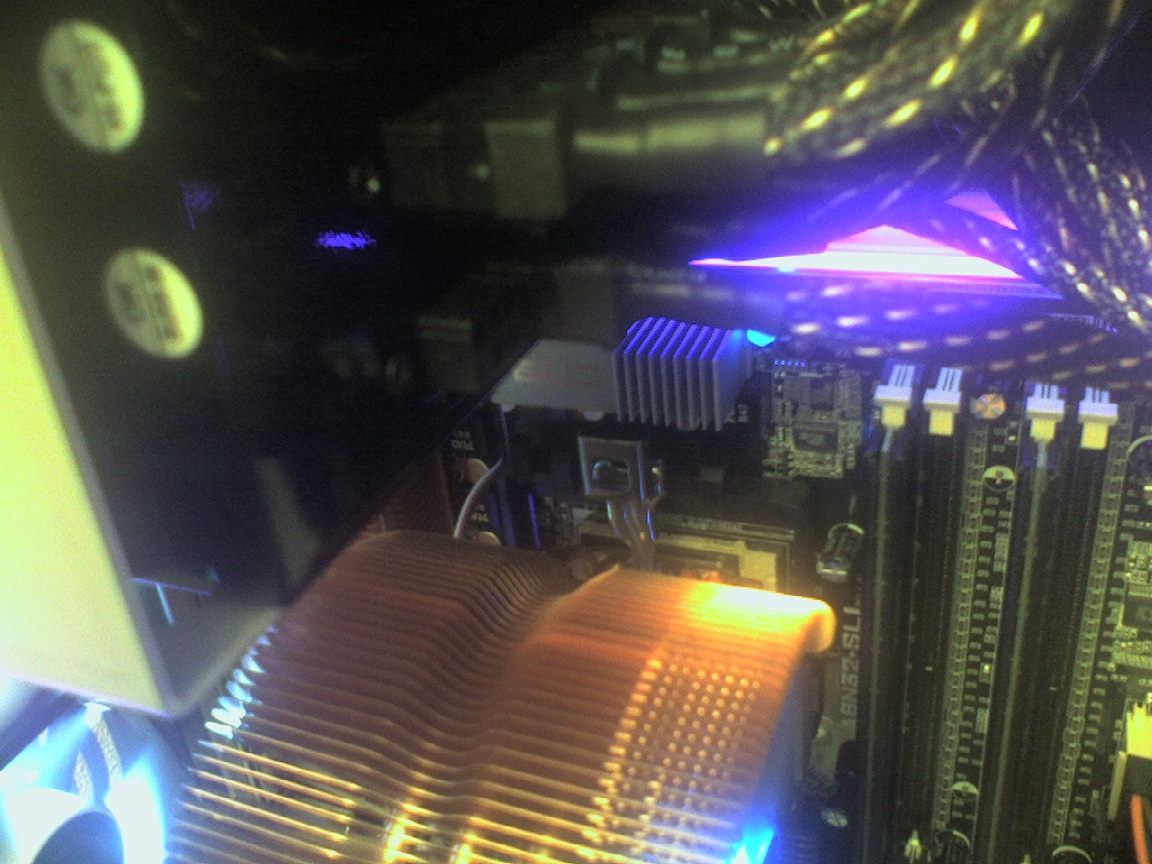

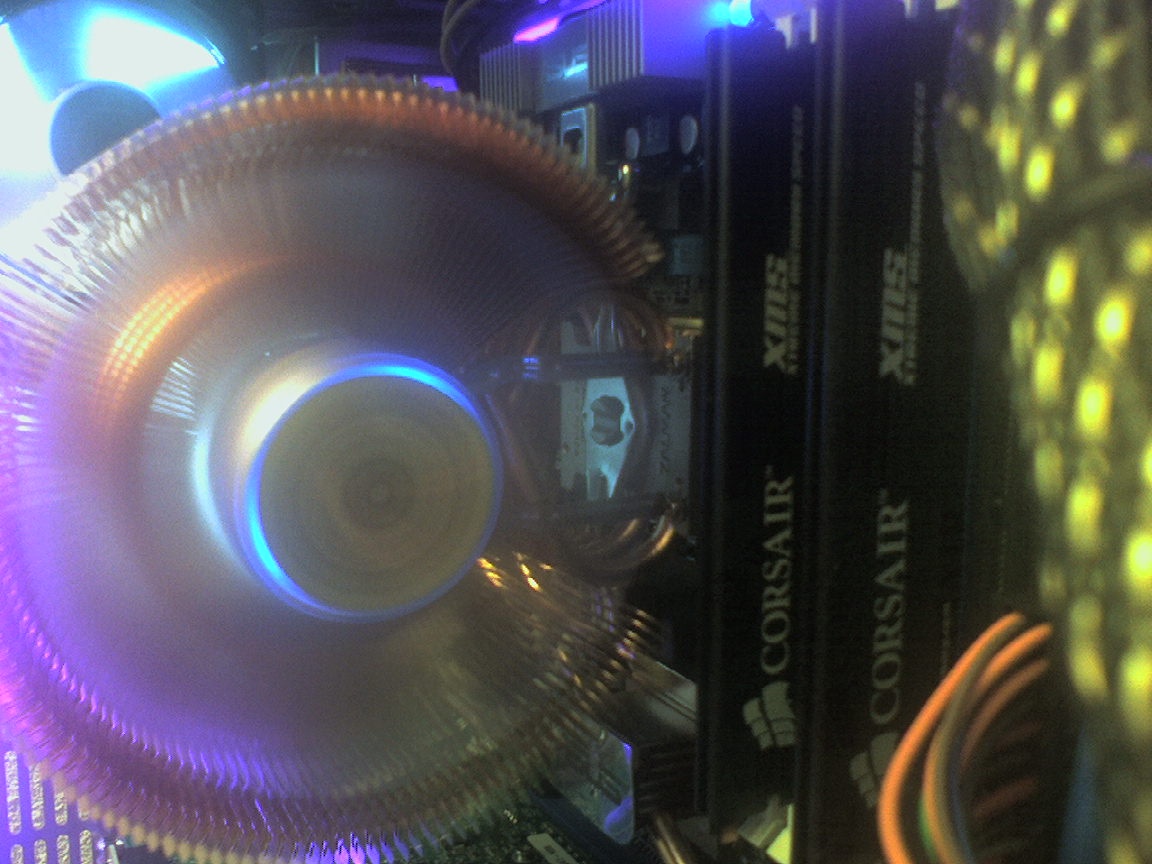

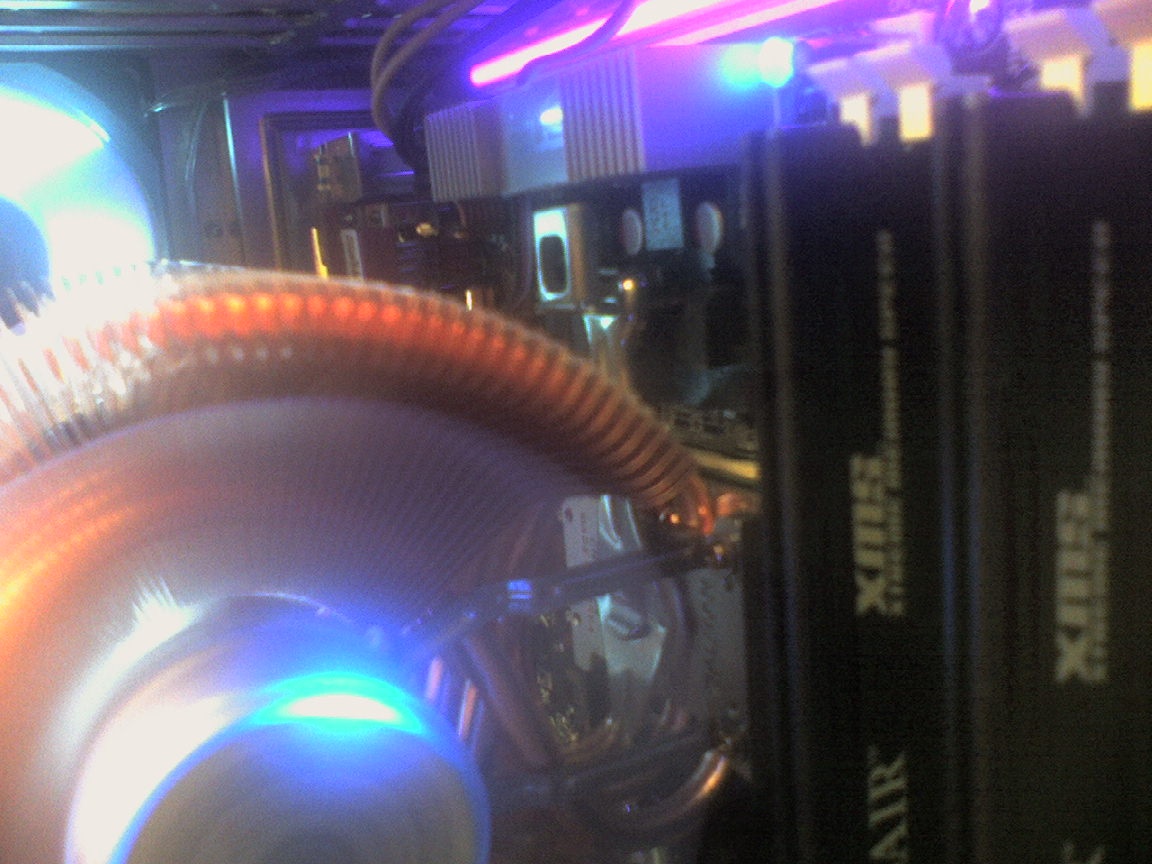

Bij deze drie pics.

[DrDeathhand]

Beste Lads,

Even het volgende.

Ik heb net het volgende systeempie in elkaar gezet.

CAse Thermaltake Armor 8000A
PSU Enermax Liberty 620W
Motherboard = Asus Striker Extreme
Processor = Intel Core Duo E6700
CPU Cooler ZALMAN 9700 LED
RAM 2 GIG TwinX2048 6400C4PRO
Graphics card XFX GeForce 7900GTX 512MB DDR3 Extreme Edition
(PV-T71F-YDE (9,R))
Soundcard Creative Labs XFI Music
DVD drive= Nec 5800D
CDWriter= NEC 4570
Monitor = Dell 21 inch Triniton P1100 100mhz refreshrate 1024 768 rez
network card= onboard
Harddisk = 4x Western Digital Caviar SE WD320JS 320 GB (7200rpm, SATA II, 16MB)

Nou had ik bij de Zalman lagere temps verwacht, ik heb het systeem een tijd laten draaien, zonder een load, dus gewoon idle, dan hangt ie rond de hmzz 43C zo en nu heb ik revconnect draaien, die standaard er voor zorgd dat ik een 50% load heb, en nu ligt de temp rond de 47C 50C op beide cores. De zalman draait nu wel op 100% omdat ik de regelaar er aan heb gehangen.

Nou vraag ik me af of dit nette temps zijn, of dat ik toch nog eens alles goed moet monteren enzo.

Nou ik hoop snel wat te horen

GRoeten van DrDeathhand

[Mabili]

Verwijderd schreef op maandag 22 januari 2007 @ 22:23:
[...]

Tja, met een X2 3800+ op 2750 Mhz neem ik liever geen risico en laat ik hem voluit blazen. Inderdaad gehorig, maar geeft wel een zeker gevoel, en daarbij.. De PC is stabiel

Wat zijn bij jou de temps als ik vragen mag?
Draai hier met de zelfde cpu @2600Mhz

Hier draait hij in idle op 35 graden maar 100% stressed via OCCT gaat hij richting de 55 graden
Dat dan op volle toeren.. geeft ook geen verschil tussen de 2100 toeren of 2500 toeren.

[Lord_Gaav]

Verwijderd schreef op woensdag 20 december 2006 @ 08:26:
[...]


Ik heb de 9500 AT met een DQ6 en dat ging prima, op een kleine modificatie ivm de crazy cool backplate na.

over wat voor een "kleine modificatie" heb je het dan? en is dat ook nodig bij een DS4?

[Dragunov]

backplate beetje uitvijlen omda ie niet geheel goed past met paar IC's op achterzijde
