Foto's van SATA nodig

Pagina: 1
Acties:
  • 58 views sinds 30-01-2008

  • StijnH
  • Registratie: December 2005
  • Laatst online: 06-01 13:51
Ik heb met enkele vrienden een groepswerk voor Hardware. Ons groepje doet over verschillende HD'd.
Ik heb SATA voor mn rekening genomen, en heb enkele foto's nodig. Op google zijn de afbeeldingen te klein.
Wat ik zou willen: een foto van een HD waarop een SATA kabel kan aangesloten worden, en een foto wanneer hij aangesloten is. Een foto van de kabel zelf heb ik al, maar die is natuurlijk ook welkom.

Alle overige informatie omtrent SATA, SCSI en IDE is ook welkom natuurlijk!

Groeten,
Stijn Herreman

Edit
Een link naar de Serial ATA Faq is niet meer nodig, deze heb ik zojuist gevonden :)

[ Voor 8% gewijzigd door StijnH op 18-10-2006 11:26 ]


  • rg-mohwa
  • Registratie: September 2004
  • Laatst online: 26-02 13:54

rg-mohwa

Phoe Hé

google is op S-ata. dan zie ik er zo een paar boven de 400

Verwijderd

En wat schuift t?
Ga anders langs de lokale computerboer en vraag of ie ff een pc'tje wil losschroeven.

  • StijnH
  • Registratie: December 2005
  • Laatst online: 06-01 13:51
rg-mohwa schreef op woensdag 18 oktober 2006 @ 11:26:
google is op S-ata. dan zie ik er zo een paar boven de 400
Te klein, zoals ik zei ;)

  • Guardian Angel
  • Registratie: Juni 2000
  • Niet online

Guardian Angel

Bejaard en langharig tuig

Jeminee

http://images.google.nl/i...vnum=100&hl=nl&lr=lang_de|lang_en|lang_nl&newwindow=1&rls=GGLJ,GGLJ:2006-35,GGLJ:nl&start=140&sa=N

v.a. 800x600 t/m 2048x1536

Groot genoeg?

Ik heb hier 4 SATA HD's voor mijn neus liggen. Alleen is mijn camera spoorloos. O-)

[ Voor 16% gewijzigd door Guardian Angel op 18-10-2006 11:36 ]

ARME AOW’er


  • MAX3400
  • Registratie: Mei 2003
  • Laatst online: 27-01 18:54

MAX3400

XBL: OctagonQontrol

Hoe oud waren HDD's ook alweer? 50 jaar... Ik gok, denk, weet eigenlijk wel zeker dat er voldoende gegevens online staan om dit werkje door de TS te laten voltooien...

offtopic:
Hallo, Guardian Angel :w

[ Voor 10% gewijzigd door MAX3400 op 18-10-2006 11:29 ]

Mijn advertenties!!! | Mijn antwoorden zijn vaak niet snowflake-proof


  • nowell
  • Registratie: Februari 2003
  • Laatst online: 24-03-2024

nowell

Que Pasa!?

errrm.... hebben jullie zelf nou niet 1 sata diskje waar je een plaatje van schiet?

nieuwsgierig: Waarom moet het een pic zijn met hoge resolutie?

[ Voor 32% gewijzigd door nowell op 18-10-2006 11:31 ]


  • Beekforel
  • Registratie: November 2001
  • Nu online

Beekforel

Is eigenlijk geen vis

Ik snap niet waar je heen wilt met dit topic. Moeten wij nu jouw groepswerk over S-ATA gaan maken? Als de afbeeldingen op Google te klein zijn moet je misschien toch maar zelf foto's gaan maken. Heb je geen schijf tot je beschikking stap dan eens naar een computerzaak ofzo?

Verder is groeten hier op GoT niet nodig, wij groeten elkaar met iedere post!

Afbeeldingslocatie: http://www.thesoundcomputer.it/images/HARD%20DISK%5CMAXTOR%20sata.jpg
Afbeeldingslocatie: http://img.presence-pc.com/comparateur/big/4/6/0/2/46023.jpg

  • MAX3400
  • Registratie: Mei 2003
  • Laatst online: 27-01 18:54

MAX3400

XBL: OctagonQontrol

nowell schreef op woensdag 18 oktober 2006 @ 11:29:
errrm.... hebben jullie zelf nou niet 1 sata diskje waar je een plaatje van schiet?
Ja, als ik vanavond om 23:00 thuis ben van werk en mogelijk zin heb om mijn RAID-set te ontkoppelen? |:( |:(

Mijn advertenties!!! | Mijn antwoorden zijn vaak niet snowflake-proof


  • StijnH
  • Registratie: December 2005
  • Laatst online: 06-01 13:51
Guardian Angel schreef op woensdag 18 oktober 2006 @ 11:27:
Jeminee

http://images.google.nl/i...vnum=100&hl=nl&lr=lang_de|lang_en|lang_nl&newwindow=1&rls=GGLJ,GGLJ:2006-35,GGLJ:nl&start=140&sa=N

v.a. 800x600 t/m 2048x1536

Groot genoeg?
Groot genoeg, maar jammer genoeg geen foto's in het juiste perspectief gevonden op de eerste 14 pagina's.
Ik zou er graag een hebben die recht op de connectoren gericht is.

  • nowell
  • Registratie: Februari 2003
  • Laatst online: 24-03-2024

nowell

Que Pasa!?

MAX3400 schreef op woensdag 18 oktober 2006 @ 11:30:
[...]

Ja, als ik vanavond om 23:00 thuis ben van werk en mogelijk zin heb om mijn RAID-set te ontkoppelen? |:( |:(
Vent.... het is huiswerk.... ja, daar moet je wel eens moeite voor doen....

  • MAX3400
  • Registratie: Mei 2003
  • Laatst online: 27-01 18:54

MAX3400

XBL: OctagonQontrol

-Stijn- schreef op woensdag 18 oktober 2006 @ 11:31:
[...]

Groot genoeg, maar jammer genoeg geen foto's in het juiste perspectief gevonden op de eerste 14 pagina's.
Ik zou er graag een hebben die recht op de connectoren gericht is.
No offence, maar hoe moeilijk is het om het zelf te zoeken?
nowell schreef op woensdag 18 oktober 2006 @ 11:32:
[...]


Vent.... het is huiswerk.... ja, daar moet je wel eens moeite voor doen....
Ja, maar niet het huiswerk van iemand anders; daar ga ik geen RAID-set voor ontkoppelen, uitbouwen en fotograferen... ;)

[ Voor 31% gewijzigd door MAX3400 op 18-10-2006 11:33 ]

Mijn advertenties!!! | Mijn antwoorden zijn vaak niet snowflake-proof


  • SyS_ErroR
  • Registratie: Juni 2002
  • Laatst online: 20:05
-Stijn- schreef op woensdag 18 oktober 2006 @ 11:31:
[...]

Groot genoeg, maar jammer genoeg geen foto's in het juiste perspectief gevonden op de eerste 14 pagina's.
Ik zou er graag een hebben die recht op de connectoren gericht is.
Ik zou graag willen dat je lekker zelf je huiswerk doet.. ;)

nofi :+... maar iedereen kan toch zelf een foto maken.. zeker als het over je huiswerk gaat!

  • Wouter7
  • Registratie: Oktober 2005
  • Laatst online: 11-08-2022

Wouter7

Enjoy every day.

Hier een site waar erg veel info opstaat:
[url]http://www..google.be[/url]
8)7

  • nowell
  • Registratie: Februari 2003
  • Laatst online: 24-03-2024

nowell

Que Pasa!?

MAX3400 schreef op woensdag 18 oktober 2006 @ 11:32:
[...]

No offence, maar hoe moeilijk is het om het zelf te zoeken?


[...]

Ja, maar niet het huiswerk van iemand anders; daar ga ik geen RAID-set voor ontkoppelen, uitbouwen en fotograferen... ;)
sorry, dacht dat je de TS was...
En ik ben het met je eens... wij hoeven geen huiswerk te maken voor anderen.

Verwijderd

misschien beetje offtopic.

maar het zou interessant kunnen zijn om het ook over SAS (serial attached scsi) te hebben. hier is neit zo heel veel over bekend bij de meeste mensen, en dus een leuk onderwerp voor werkstuk

  • Bart©
  • Registratie: November 2003
  • Laatst online: 23-02 13:26
Waarom maakt je die foto's niet gewoon zelf? Dan was je nu al lang klaar geweest.

  • MAX3400
  • Registratie: Mei 2003
  • Laatst online: 27-01 18:54

MAX3400

XBL: OctagonQontrol

nowell schreef op woensdag 18 oktober 2006 @ 11:35:
[...]


sorry, dacht dat je de TS was...
En ik ben het met je eens... wij hoeven geen huiswerk te maken voor anderen.
No probs... Anders had ik deze bak wel ff opengetrokken.

Mijn advertenties!!! | Mijn antwoorden zijn vaak niet snowflake-proof


  • StijnH
  • Registratie: December 2005
  • Laatst online: 06-01 13:51
nowell schreef op woensdag 18 oktober 2006 @ 11:29:
errrm.... hebben jullie zelf nou niet 1 sata diskje waar je een plaatje van schiet?

nieuwsgierig: Waarom moet het een pic zijn met hoge resolutie?
De server op school gebruikt SATA schijven maar ze hebben er geen in reserve.

En een foto van 400px breed is al goed hoor :) Je ziet het er gewoon beter op.

En kzal deze namiddag eens langs gaan bij enkele zaken (al betwijfel ik dat ze dat daar zomaar liggen hebben).
En ik vraag niet om alles te doen, ik vraag gewoon wat informatie waar ik dan dingen uithaal die ik kan gebruiken. Ben zelf ook aan het zoeken, maar het kan altijd zijn dat ik iets belangrijks overlees ofzo.
En ik ken google (wouter doet dus samen met mij en nog iemand dag groepswerk)....

  • Wouter7
  • Registratie: Oktober 2005
  • Laatst online: 11-08-2022

Wouter7

Enjoy every day.

sluit deze topic maar, n00bie @ work }:O

  • StijnH
  • Registratie: December 2005
  • Laatst online: 06-01 13:51
Verwijderd schreef op woensdag 18 oktober 2006 @ 11:36:
misschien beetje offtopic.

maar het zou interessant kunnen zijn om het ook over SAS (serial attached scsi) te hebben. hier is neit zo heel veel over bekend bij de meeste mensen, en dus een leuk onderwerp voor werkstuk
De opdracht is dat we over IDE, SCSI en SATA moeten doen. SAS zag me er ook wel leuk uit, al iets over tegengekomen.

  • nowell
  • Registratie: Februari 2003
  • Laatst online: 24-03-2024

nowell

Que Pasa!?

MAX3400 schreef op woensdag 18 oktober 2006 @ 11:36:
[...]

No probs... Anders had ik deze bak wel ff opengetrokken.
ghe :9~

  • rapture
  • Registratie: Februari 2004
  • Nu online

rapture

Zelfs daar netwerken?

Leg vooral uit waarom men van het PATA-systeem overstapt naar SATA (nee, het is niet primair ontworpen om de airflow in de kasten te verbeteren).

  • StijnH
  • Registratie: December 2005
  • Laatst online: 06-01 13:51
rapture schreef op woensdag 18 oktober 2006 @ 11:40:
Leg vooral uit waarom men van het PATA-systeem overstapt naar SATA (nee, het is niet primair ontworpen om de airflow in de kasten te verbeteren).
Omdat SATA veel hogere snelheden haalt. Parallel is sneller zou je denken maar die heeft een limiet.
Juist? :)

  • Rigi
  • Registratie: September 2001
  • Laatst online: 30-11-2018
Stijn, wat nou als je gewoon even naar je eigen hardware boer gaat? Als je de beste man even lief aankijkt (en er gewoon regelmatig komt) zou hij misschien wel bereid zijn om je een paar foto's te laten nemen van die SATA spullen. Hoeven wij onze HDD's niet los te koppelen en heb jij je foto's.

EDIT:
-Stijn- schreef op woensdag 18 oktober 2006 @ 11:36:
[...]
..
En kzal deze namiddag eens langs gaan bij enkele zaken (al betwijfel ik dat ze dat daar zomaar liggen hebben).
..
oops, overheen gelezen.

[ Voor 31% gewijzigd door Rigi op 18-10-2006 11:42 ]


  • StijnH
  • Registratie: December 2005
  • Laatst online: 06-01 13:51
Kan nu niet gaan he, kzit op school

Verwijderd

Hoe mooi wil je het hebben?

http://images.google.nl/i...la:nl:official_s%26sa%3DG

Persoonlijk vind ik schematisch het mooist. Succes verder en wees creatiever met je zoektermen. Er is zat te vinden.

  • StijnH
  • Registratie: December 2005
  • Laatst online: 06-01 13:51
Tekening had ik al, maar toch bedankt :)

  • MAX3400
  • Registratie: Mei 2003
  • Laatst online: 27-01 18:54

MAX3400

XBL: OctagonQontrol

-Stijn- schreef op woensdag 18 oktober 2006 @ 11:41:
[...]

Omdat SATA veel hogere snelheden haalt. Parallel is sneller zou je denken maar die heeft een limiet.
Juist? :)
Ik lees: -Stijn- zegt dat SATA geen limiet heeft.

Lijkt me aanzienlijk incorrect; ik zou je toch zeker adviseren om de SATA FAQ alsmede de "SATA for dummies" eens door te gaan lezen want eerlijk gezegd twijfel ik ten zeerste aan je eigen inzet om uberhaupt gegevens, transfers, plaatjes en dergelijke op te zoeken.

Mijn advertenties!!! | Mijn antwoorden zijn vaak niet snowflake-proof


  • StijnH
  • Registratie: December 2005
  • Laatst online: 06-01 13:51
Excuseer me, SATA heeft ook een limiet maar die ligt hoger dan PATA.

Dit is wat ik staan heb
SATA oftewel Serial ATA vervangt de Parallelle ATA.
De gebruikers ervan ervaren hogere snelheden, kunnen makkelijker de HD vervangen en kunnen ze makkelijker configureren.
De SATA-IO is verantwoordelijk voor de ontwikkeling en het beheer van de SATA-standaard. Hun doel is om wereldwijd dezelfde specs te laten gebruiken.

  • AtleX
  • Registratie: Maart 2003
  • Niet online

AtleX

Tyrannosaurus Lex 🦖

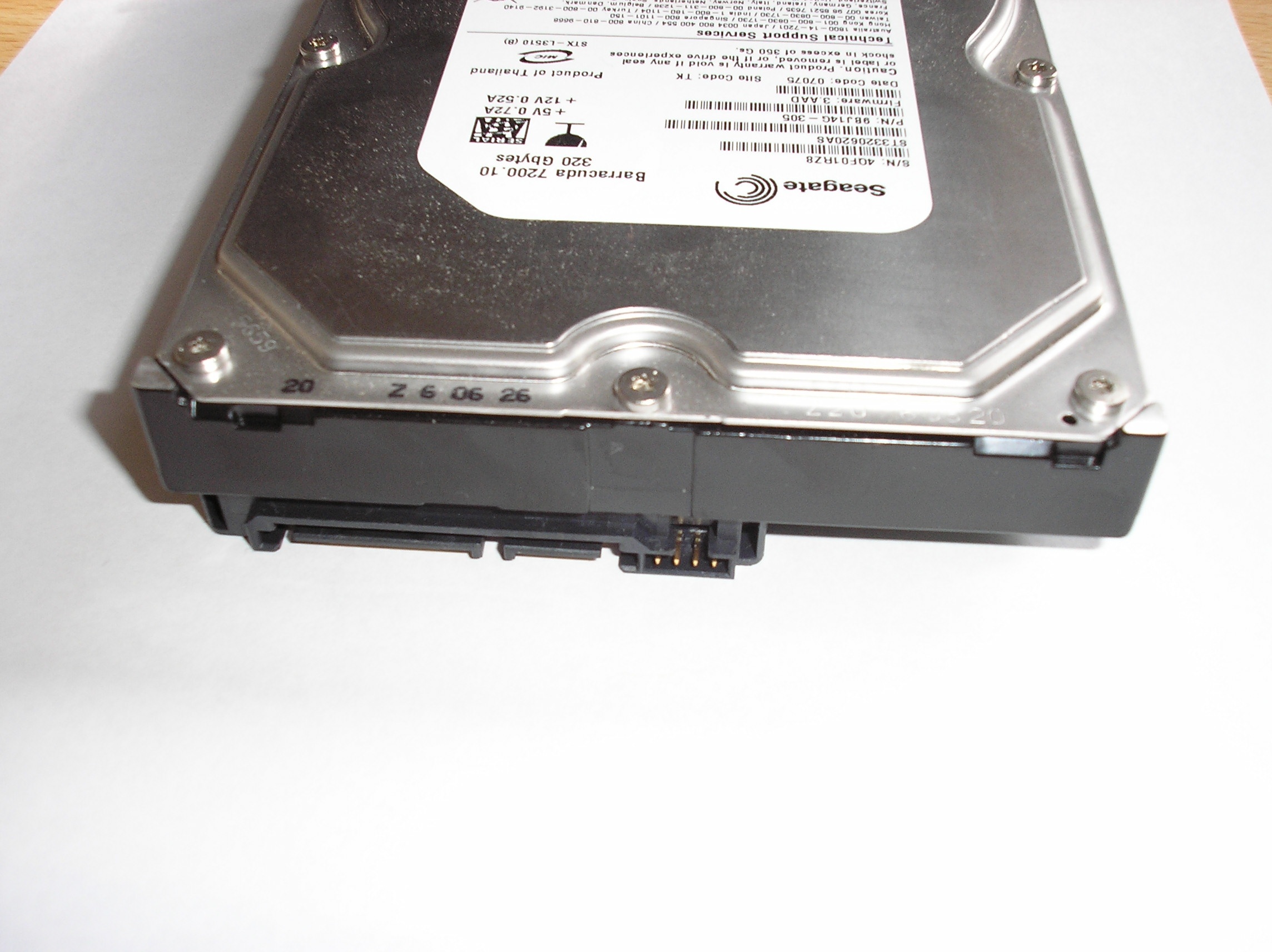

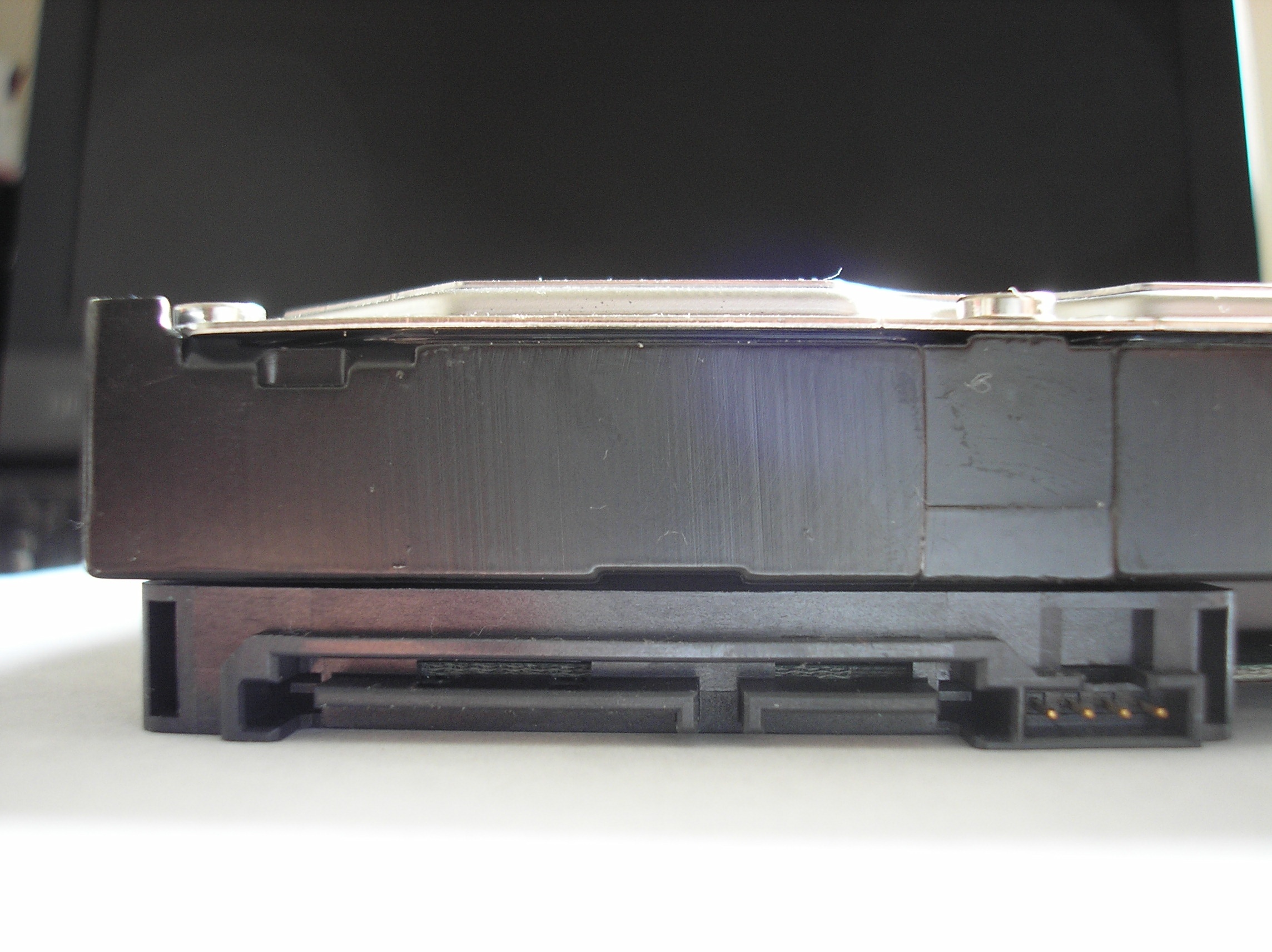

Ik heb maar even 1 van mijn SATA schijven eruit getrokken en wat foto's gemaakt. Omdat het je waarschijnlijk om foto's van de connector gaat heb ik me daarop gericht.

SATA
Afbeeldingslocatie: http://tweakers.net/ext/f/74d58019d900bdca68e8ce37cad016cf/thumb.jpgAfbeeldingslocatie: http://tweakers.net/ext/f/8bba650d6b61e469b2786dd8584962f1/thumb.jpg

De grote versies zijn niet geresized, dus je kan er nog van maken wat je wil. :)

Sole survivor of the Chicxulub asteroid impact.


  • StijnH
  • Registratie: December 2005
  • Laatst online: 06-01 13:51
Bedankt AtleX!!!
Toch nog iemand die helpt ipv afbreken en uitlachen..

Edit
Kga naar huis vertrekken nu, straks nog eens langsgaan bij enkele mensen :)

[ Voor 37% gewijzigd door StijnH op 18-10-2006 11:51 ]


  • Wouter7
  • Registratie: Oktober 2005
  • Laatst online: 11-08-2022

Wouter7

Enjoy every day.

tja, lees es op wikipedia over tweakers

Tweakers.net is gegroeid van een kleine website tot een grote en professionele website, die zich richt op de gevorderde computergebruiker.


DEUH, wie komt er nu met zo'n vragen af

  • DuDePrOdUcTiOnS
  • Registratie: Augustus 2001
  • Laatst online: 11-02 23:29
Omdat ik in een goede bui ben en toevallig nog een niet ingebouwde schijf op mn bureau heb liggen ;)
Afbeeldingslocatie: http://www.dudeproductions.net/GoT/IMG/thumb.php?image=SATA.jpg&size=600

Klik voor groot :)

edit: En dan ben ik nog te laat ook.. :/

[ Voor 7% gewijzigd door DuDePrOdUcTiOnS op 18-10-2006 11:52 ]

www.teamgenie.nl
You raise the blade, you make the change
You re-arrange me till I'm sane
You lock the door, and throw away the key
There's someone in my head but it's not me


  • rapture
  • Registratie: Februari 2004
  • Nu online

rapture

Zelfs daar netwerken?

-Stijn- schreef op woensdag 18 oktober 2006 @ 11:41:
Omdat SATA veel hogere snelheden haalt. Parallel is sneller zou je denken maar die heeft een limiet.
Juist? :)
Hoe botsen we tegen de limiet van PATA zodat er een andere oplossing nodig is? (beetje elektronica-achtergrond nodig)

  • AtleX
  • Registratie: Maart 2003
  • Niet online

AtleX

Tyrannosaurus Lex 🦖

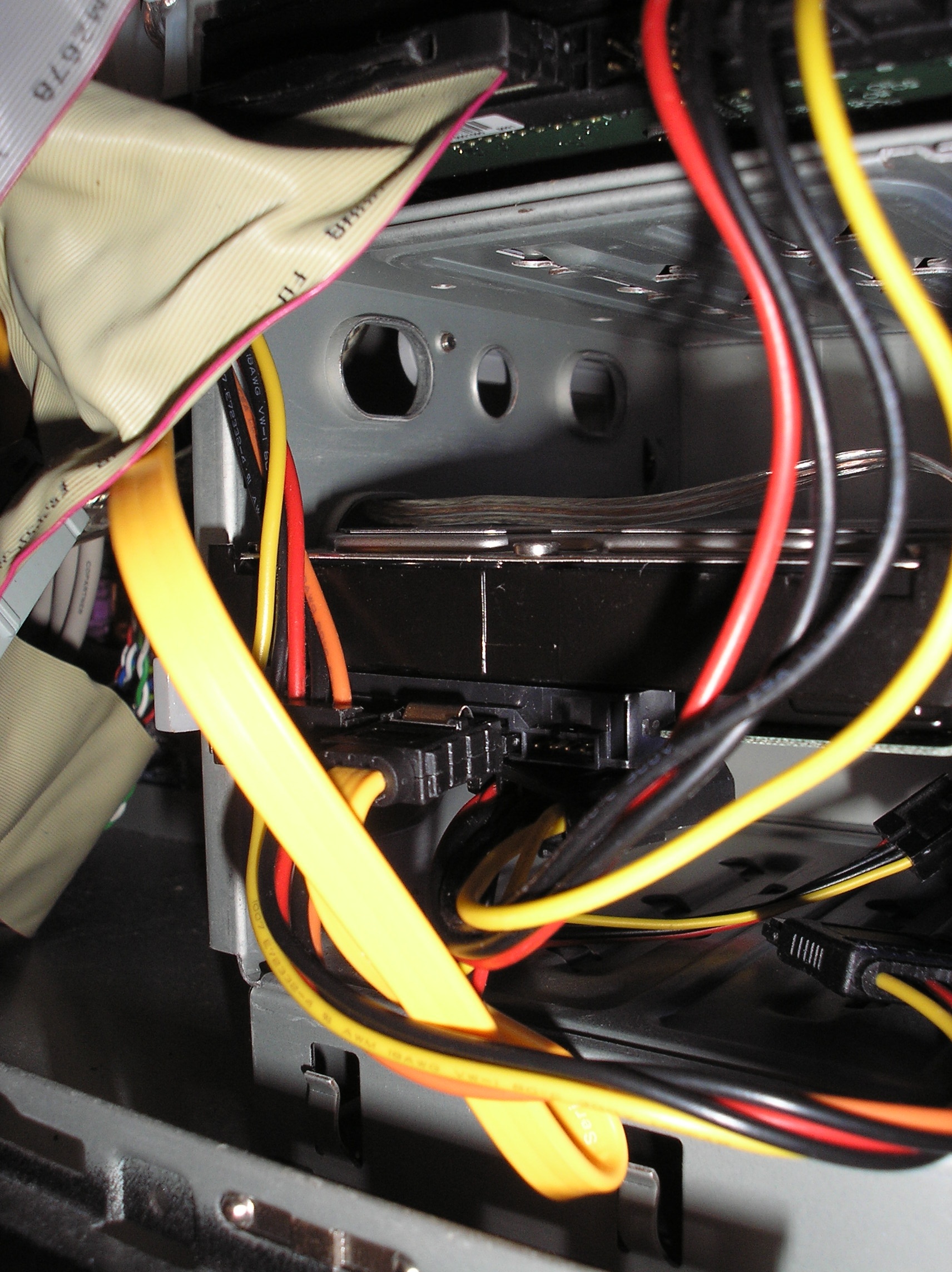

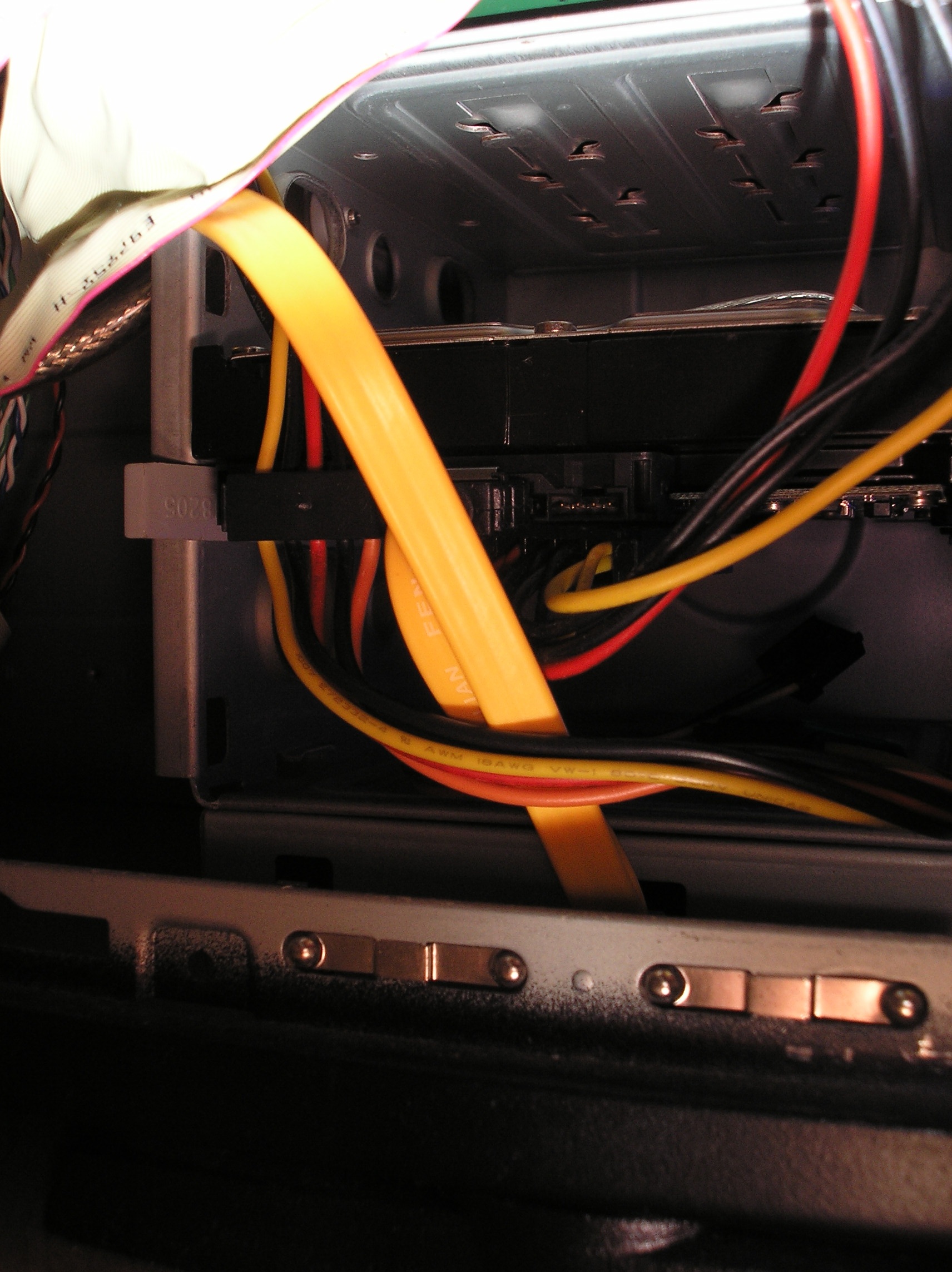

En nog 2 foto's van een aangesloten SATA schijf, al denk ik dat je er niet veel aan hebt.
SATA (aangesloten)
Afbeeldingslocatie: http://tweakers.net/ext/f/08af157cad14f8e3b2626bc39db1dcfa/thumb.jpgAfbeeldingslocatie: http://tweakers.net/ext/f/bb33b66343162388e8c0cd1d5e187bb8/thumb.jpg
rapture schreef op woensdag 18 oktober 2006 @ 11:54:
[...]
Hoe botsen we tegen de limiet van PATA zodat er een andere oplossing nodig is? (beetje elektronica-achtergrond nodig)
Overspraak en timing :?

[ Voor 17% gewijzigd door AtleX op 18-10-2006 11:56 ]

Sole survivor of the Chicxulub asteroid impact.


  • MAX3400
  • Registratie: Mei 2003
  • Laatst online: 27-01 18:54

MAX3400

XBL: OctagonQontrol

rapture schreef op woensdag 18 oktober 2006 @ 11:54:
[...]
Hoe botsen we tegen de limiet van PATA zodat er een andere oplossing nodig is? (beetje elektronica-achtergrond nodig)
Best humor; er is geen PATA-schijf op de markt die een UDMA-interface dicht kan trekken. Oftewel; PATA heeft een limiet die nooit bereikt wordt? O-)

Mijn advertenties!!! | Mijn antwoorden zijn vaak niet snowflake-proof


  • Danny043
  • Registratie: Juni 2002
  • Niet online
Aan plaatjes kan ik je niet helpen, ik heb alleen maar PATA schijven. Info wel. Al bekend met wikipedia?

http://en.wikipedia.org/wiki/Serial_ATA
http://en.wikipedia.org/wiki/Advanced_Technology_Attachment

Er is ook info in het Nederlands, maar dat is wat beperkter.
En de informatie op wikipedia kan fout zijn, het is een encyclopedie die door iedereen aangevuld kan worden.

  • joopv
  • Registratie: Juli 2003
  • Niet online
-Stijn- schreef op woensdag 18 oktober 2006 @ 11:38:
[...]De opdracht is dat we over IDE, SCSI en SATA moeten doen. SAS zag me er ook wel leuk uit, al iets over tegengekomen.
En geen MFM/ST506 interface? of SASI? of ESDI? Bestaat er geen Canon voor het IT onderwijs ;)

[ Voor 3% gewijzigd door joopv op 18-10-2006 12:04 ]


  • MAX3400
  • Registratie: Mei 2003
  • Laatst online: 27-01 18:54

MAX3400

XBL: OctagonQontrol

joopv schreef op woensdag 18 oktober 2006 @ 12:02:
[...]

En geen MFM? SASI? ESDI? Bestaat er geen Canon voor het IT onderwijs ;)
_/-\o_ _/-\o_ We zullen maar niet zeggen welke verschillende SCSI-interfaces er bestaan want dan wordt het project nog een paar A4-tjes groter.

Mijn advertenties!!! | Mijn antwoorden zijn vaak niet snowflake-proof


  • rapture
  • Registratie: Februari 2004
  • Nu online

rapture

Zelfs daar netwerken?

In het begin waren er 40-aderige-kabels. Draadjes naast elkaar hebben beetje condensator-effect, hoe hoger de frequentie van signalen dat je door wilt sturen, hoe lager de impedantie en signalen kunnen overspringen naar naburige draadjes.

Men lost het op door 80-aderige-kabels te gebruiken zodat de signalen kunnen overspringen naar een extra draadje dat geen signalen heeft.

Als je signalen op veel draadjes probeert door te sturen, dan zou het handig zijn, dat ze tegelijkertijd aankomen. Anders kunnen er bitjes verschoven zijn tov de rest (skew) en datacorruptie kan optreden. Men probeert dit in te perken door de PATA-kabels korter te maken, dat kan je niet blijven doen en het boeltje dreigt te duur te worden.

Zowel bij PATA als bij de PCI-bussen heeft men hetzelfde probleem. Zelfs bij FSB (zie HyperTransport), RAM (zie FB-DIMM),... stapt men over naar seriële oplossingen. Door weinig draadjes te gebruiken heb je weinig last van overspraak en skew (timingsproblemen), dus lekker opklokken om snelheid te halen.
MAX3400 schreef op woensdag 18 oktober 2006 @ 11:59:
Best humor; er is geen PATA-schijf op de markt die een UDMA-interface dicht kan trekken. Oftewel; PATA heeft een limiet die nooit bereikt wordt? O-)
Tot nu toe is er idd geen harde schijf die voldoende transfer rate kan leveren om bv 133MB/s vol te krijgen. Toch zal men vroeg of laat tegen de limiet aanlopen, dus men zorgt op tijd voor snellere interfaces om deze bottleneck-vorming te voorkomen. SATA is voor de behoefte al in gebruik, in tegenstelling tot de 32bit/33MHz PCI-bus op onze mobo's. Men heeft lang moeten wachten op een betaalbare opvolger, PCI-Express, zodat RAID-controllers en gigabit-netwerkkaarten op volle kracht kunnen werken. 64bit PCI-bussen zijn dure oplossingen voor de server-mobo's.

[ Voor 26% gewijzigd door rapture op 18-10-2006 12:32 ]


  • StijnH
  • Registratie: December 2005
  • Laatst online: 06-01 13:51
Danku om te zeggen dat er verschillende zijn :)
Maar dat zal degene die voor SCSI kijkt wss al weten (toch eens zeggen ertegen).

DuDePrOdUcTiOnS, een 2e foto kan nooit geen kwaad :D

tnx rapute voor de uitleg
We hebben Toegepaste Fysica maar zoveel hebben we nog niet gezien.
Wel al iets gezien van dat overspringen.
Mooie uitleg!

Over Wikipedia: Nederlands is inderdaad beperkt. En deze durf ik niet meer te gebruiken voor schoolopdrachten, het zou de eerste keer niet zijn dat ik dan foute info heb :(

  • BalusC
  • Registratie: Oktober 2000
  • Niet online

BalusC

Carpe diem

Kijk eens rond op http://images.google.com :)

Gebrek aan inzet en research, topic dicht dus.
Pagina: 1

Dit topic is gesloten.
