Ik kreeg onlangs een Aquagate 120 in mijn bezit, en zo nieuwsgierig als dat ik was maakte ik de behuizing van de popmp/koelblok open. Daar viel mij direct iets op. Er zaten eilandjes op met daarnaast Led 1,2,3 en 4 aangegeven. Dit betekende dus dat er SMD leds op konden! Ik melde dit meteen aan coolermaster, welke van niets afwist, de product ontwikkelaar had dit blijkbaar nooit uitgewerkt. Tijd voor mij omdat dus wel te doen en de primeur te hebben.
disclaimer: Het modden is op eigen risico, net als alle andere modding gerelateerde klussen. Test de pomp alvorens je pc weer te gebruiken gezien je CPU anders te heet kan worden. Een vaste hand en ervaring met SMD is een must. Mocht je geen SMD kunnen solderen kan ik het waarschijnlijk voor je doen, ik beschik over de benodigde apparatuur. Ook dit is op eigen risico, ik kan ook fouten maken, mijn pompje is ook stuk door een domme fout.

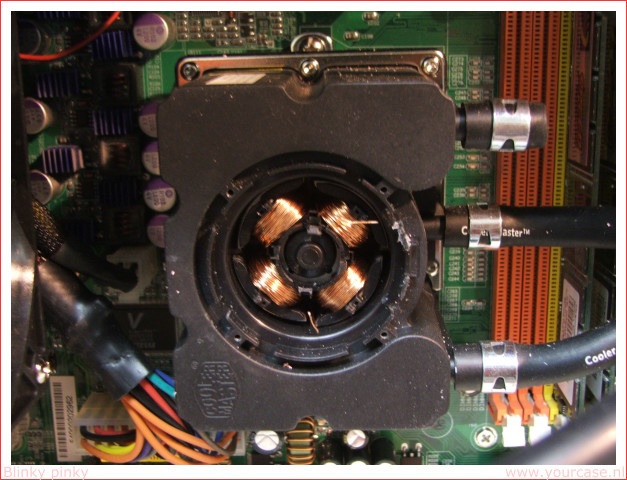

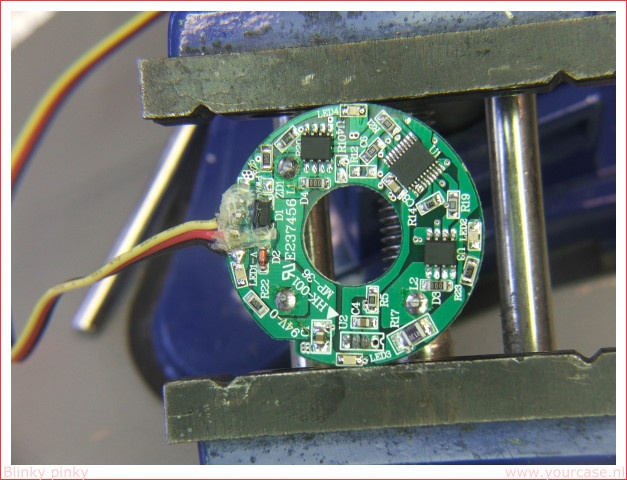

Wanneer je de pomp openmaakt ( 4 piepkleine schroefjes aan de bovenzijde losdraaien en deksel wegnemen) zie je een printplaatje zitten. Deze zit met een drupje hetelijm vast bij het snoertje. In het midden zit hij ook nog vast met 4 kleine haakjes. Met wat trekwerk kun je zo het printje losmaken. Eerst de lijm lospeuteren. Bij het demonteren sloop je ongetwijfeld de 4 haakjes, geen nood, het printje blijft alsnog voldoende vast zitten. Daarna knip je de 2 draadjes van de spoel los. UIteraard niet te dicht bij de spoel, je moet ze later weer vast zetten.
+

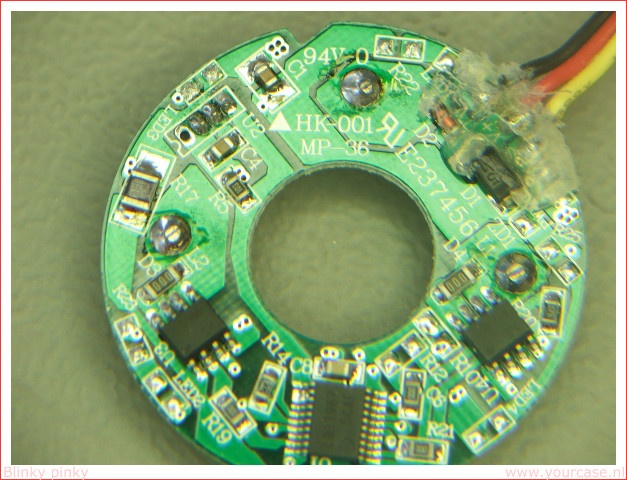

Zo ziet dat er dan uit.

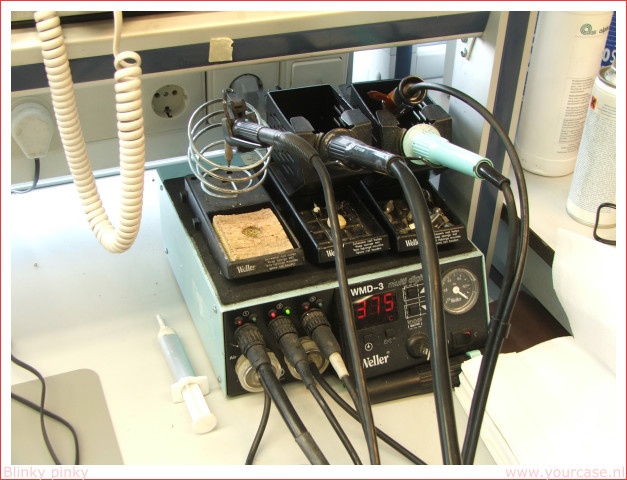

De benodigdheden: Hetelucht soldeerstation, bankschroefj loep, pincet, voeding om te testen.

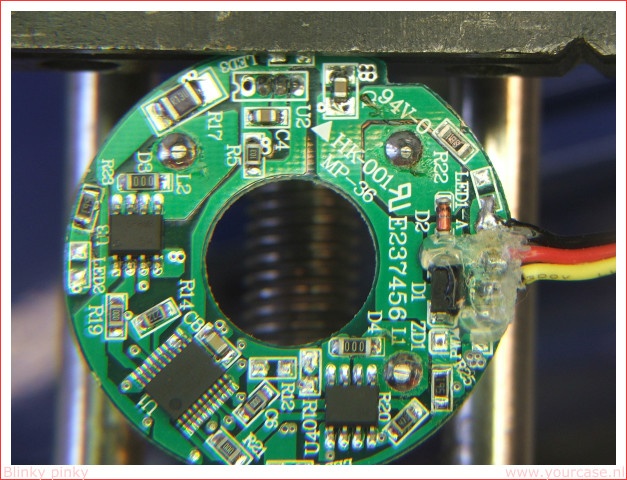

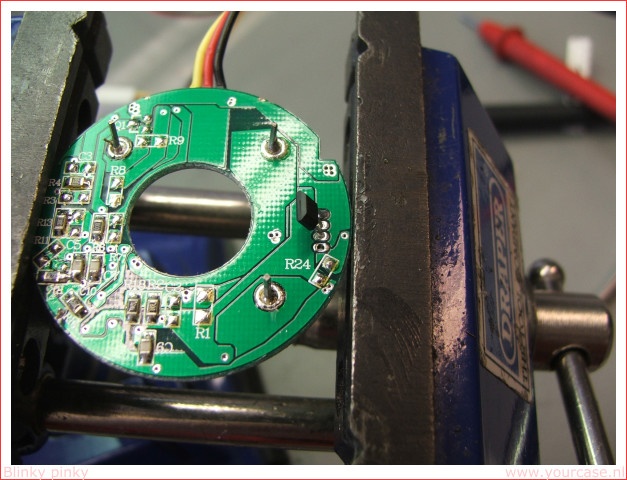

De volgende weerstanden ( in mijn geval 560ohm) dienen gesoldeerd te worden: R25, R24, R23,R22. R24 bevind zich aan de onderzijde.

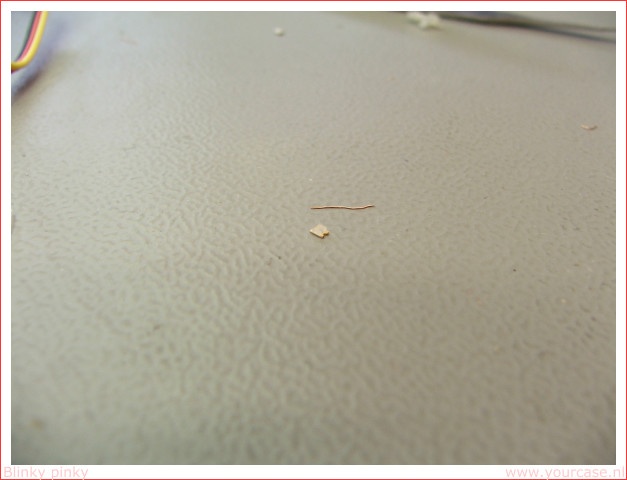

1 van de 4 rode led's ,met een stukje ader voor een idee van de grootte. Bij mij was de net iets grotere zijde de Anode (+).
Nu moet het printje weer terug, daar ging het bij mis. Ik deed met een aansteker de isolatie van de draad afsmelten. Waarschijnlijk werd de spoel daardoor warm ofzo waardoor er kortsluiting in ontstond. De pomp wilde IIG niet meer draaien, het printje kon het vermogen niet meer aan en ik heb vanalles geprobeerd zonder effect
Het solderen gaat lastig door de dunne isolatielaag rond het koper. Misschien dat iemand daar wat tips voor heeft?

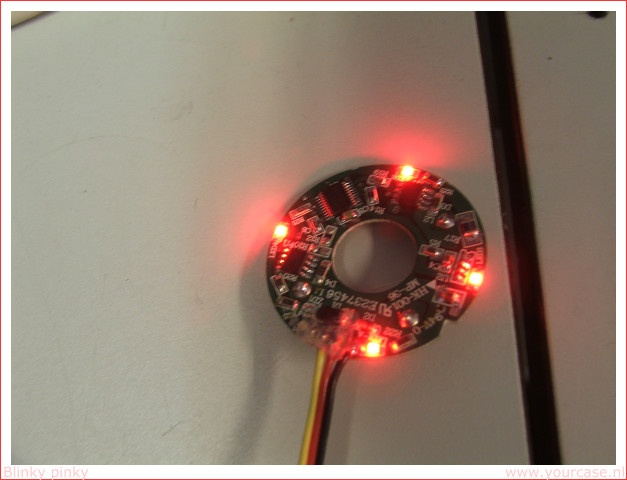

Anyway, het printje gewoon terug gemonteerd zonder de spoel aangesloten te hebben:

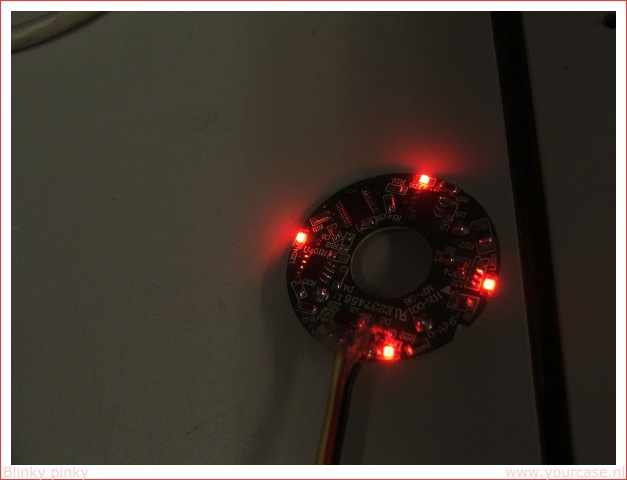

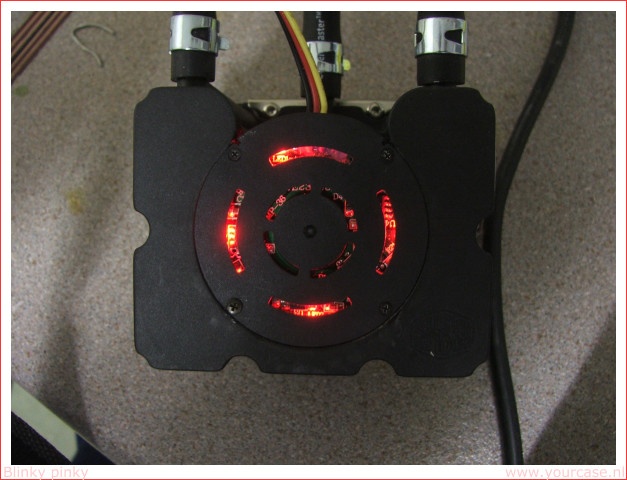

Zoals je ziet ontstaat er nu een mooie gloed vanonder het kapje. Eventueel kan je ook een plaatje plexi met een logo gebruiken. Dat is uiteraard naar eigen wens
Ik heb er een voeding op aangesloten en meegezonden richting de CeBIT. Best kans dat je dit "prototype" dus op de Coolemaster stand kunt vinden
disclaimer: Het modden is op eigen risico, net als alle andere modding gerelateerde klussen. Test de pomp alvorens je pc weer te gebruiken gezien je CPU anders te heet kan worden. Een vaste hand en ervaring met SMD is een must. Mocht je geen SMD kunnen solderen kan ik het waarschijnlijk voor je doen, ik beschik over de benodigde apparatuur. Ook dit is op eigen risico, ik kan ook fouten maken, mijn pompje is ook stuk door een domme fout.
Wanneer je de pomp openmaakt ( 4 piepkleine schroefjes aan de bovenzijde losdraaien en deksel wegnemen) zie je een printplaatje zitten. Deze zit met een drupje hetelijm vast bij het snoertje. In het midden zit hij ook nog vast met 4 kleine haakjes. Met wat trekwerk kun je zo het printje losmaken. Eerst de lijm lospeuteren. Bij het demonteren sloop je ongetwijfeld de 4 haakjes, geen nood, het printje blijft alsnog voldoende vast zitten. Daarna knip je de 2 draadjes van de spoel los. UIteraard niet te dicht bij de spoel, je moet ze later weer vast zetten.
+
Zo ziet dat er dan uit.
De benodigdheden: Hetelucht soldeerstation, bankschroefj loep, pincet, voeding om te testen.
De volgende weerstanden ( in mijn geval 560ohm) dienen gesoldeerd te worden: R25, R24, R23,R22. R24 bevind zich aan de onderzijde.
1 van de 4 rode led's ,met een stukje ader voor een idee van de grootte. Bij mij was de net iets grotere zijde de Anode (+).
Nu moet het printje weer terug, daar ging het bij mis. Ik deed met een aansteker de isolatie van de draad afsmelten. Waarschijnlijk werd de spoel daardoor warm ofzo waardoor er kortsluiting in ontstond. De pomp wilde IIG niet meer draaien, het printje kon het vermogen niet meer aan en ik heb vanalles geprobeerd zonder effect
Het solderen gaat lastig door de dunne isolatielaag rond het koper. Misschien dat iemand daar wat tips voor heeft?Anyway, het printje gewoon terug gemonteerd zonder de spoel aangesloten te hebben:
Zoals je ziet ontstaat er nu een mooie gloed vanonder het kapje. Eventueel kan je ook een plaatje plexi met een logo gebruiken. Dat is uiteraard naar eigen wens
Ik heb er een voeding op aangesloten en meegezonden richting de CeBIT. Best kans dat je dit "prototype" dus op de Coolemaster stand kunt vinden
[ Voor 55% gewijzigd door _ferry_ op 07-03-2006 20:37 ]
