Senseo modden

[hankleppe]

Ik wil graag m'n Senseo op m'n paralelle poort aansluiten

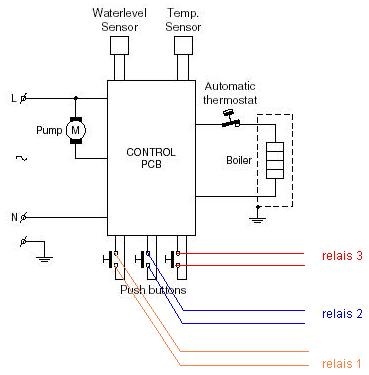

Datasheet:


Push buttons:
L = 1 Kop
M = Aan/Uit switch
R: 2 Koppen

Hier moeten dus 3 relais tussenkomen. Het zou natuurlijk mooi zijn als ik 't apparaat ook nog manueel kan bedienen.

Kunnen jullie me verder op weg helpen met het kiezen van de relais, etc.?

offtopic:
LPTFAQ doorgelezen maar dat gaat vooral over aansluiten van motoren.

[ Voor 6% gewijzigd door hankleppe op 12-12-2005 22:37 . Reden: IMG fix ]

[HunterPro]

waar is een motor daadwerkelijk anders? Je zet simpelweg ergens een spanning op. Of dat een schakelaar, motor of lamp is maakt toch niet zo uit?

[Verwijderd]

waarom?

[diehard889]

Verwijderd schreef op maandag 12 december 2005 @ 22:22:
waarom?

ja waarom ??

[fsfikke]

Zodat ie via z'n PC koffie kan laten zetten

[ Voor 12% gewijzigd door fsfikke op 12-12-2005 22:27 ]

[W3lta]

Omdat we tweakers zijn?

[hankleppe]

Precies, 's avonds een pad erin, heb al een simpel progje gemaakt wat een wekker is. Dit mag dan ook m'n senseo aanzetten en er een bakje uitpersen

[ZandBak]

die waarom is beetje vaag
omdat we tweakers zijn natuurlijk

maak ook meteen een auto " zet er een kopje onder "

[Verwijderd]

offtopic:
http://www.retecool.com/senseo/

[mhr-zip]

De dag dat ik koffie kan downloaden, hang ik de vlag uit

[Cubix]

hankleppe schreef op maandag 12 december 2005 @ 22:28:
Precies, 's avonds een pad erin, heb al een simpel progje gemaakt wat een wekker is. Dit mag dan ook m'n senseo aanzetten en er een bakje uitpersen

Want goh, met zo'n Senseo duurt het toch zooo lang voordat hij klaar is.

[Verwijderd]

Het wordt steeds lijper

senseo met UTP

[guardian-spirit]

mhr-zip schreef op maandag 12 december 2005 @ 22:29:
De dag dat ik koffie kan downloaden, hang ik de vlag uit

om maar niet over bier te beginnen...

[Silver7]

Ik vind het onzin, want je moet toch die pads in de senseo stoppen...

We zijn dan wel tweakers, maar we hoeven toch niet lui te worden.

[hankleppe]

Laten we het ontopic houden
Iemand met een idee?
Als ik dit project klaar heb wil ik een digitale potmeter op de beide sensoren, warmte en hoeveelheid water in reservoir aansluiten.

[frickY]

als die jongen dat leuk vind, laat hem lekker.
Volgens mij heb je overigens geen relais, maar optocouplers nodig.

Het lijkt mij simpelweg optocouplers paralel over de schakelaars plaatsen, met hieraan datalijnen van je printerpoort. Vergeet ook niet het LEDje uit te lezen.. zolang deze langzaam knippert moet je wachten, en als hij snel knippert moet de kraan open

[Ventrigo]

offtopic:
ICT'ers zijn lui,want daar ben je ict'er voor geworden

[ Voor 39% gewijzigd door Ventrigo op 12-12-2005 22:36 ]

[snooze]

dan maken we er gelijk een auto lader bij voor het verwisselen van pads.

Toch jongens?

[hankleppe]

frickY schreef op maandag 12 december 2005 @ 22:35:
als die jongen dat leuk vind, laat hem lekker.
Volgens mij heb je overigens geen relais, maar optocouplers nodig.

Het lijkt mij simpelweg optocouplers paralel over de schakelaars plaatsen, met hieraan datalijnen van je printerpoort. Vergeet ook niet het LEDje uit te lezen.. zolang deze langzaam knippert moet je wachten, en als hij snel knippert moet de kraan open

Kijk dat is info waar we wat aan hebben. Kun je nog een merk/type aanbevelen?

[Kaaswagen]

Misschien offtopic, maar als je het draadloos doet kun je ook met een AB je koffie zetten. Dat lijkt me best gaaf

[Ethnocentrix]

hankleppe schreef op maandag 12 december 2005 @ 22:41:
[...]
Kijk dat is info waar we wat aan hebben. Kun je nog een merk/type aanbevelen?

Je kan gewoon een standaard CNY17 gebruiken als optocoupler.

Kaaswagen schreef op maandag 12 december 2005 @ 22:46:
Misschien offtopic, maar als je het draadloos doet kun je ook met een AB je koffie zetten. Dat lijkt me best gaaf

Niet eens zo'n heel gek idee. Als je goed met uC's bent zou je het vrij eenvoudig met een IR ontvanger kunnen doen. Als je niet zo goed met uC's bent zou een klik-aan-klik-uit achtig systeem wat je modt kunnen gebruiken.

[ Voor 49% gewijzigd door Ethnocentrix op 12-12-2005 22:49 ]

[hankleppe]

Op zich leuk, maar het is gewoon een geinige mod, je moet toch altijd een pad erin leggen. Het is dus puur voor 's ochtends dat ik de avond ervoor de pad en water + kopje eronder zet zodat ik in 1x kan doorspurten 's ochtends.

Om het samen te vatten:

3 CNY17
Printplaatje
Wat bekabeling
Printerkabel
Software

Klopt dit zo?

[ Voor 6% gewijzigd door hankleppe op 12-12-2005 22:54 ]

[Evincar]

Exact dit heb ik vorig jaar al een keer samen met 3 andere jongens gedaan voor een project bij werktuigbouwkunde aan de TUDelft. (We mochten zelf een opdracht verzinnen) Wij hadden aan de pc een gevoede-schakelkast hangen. Deze schakelde een relais die de voeding op de motoren zetten. De knoppen hadden we direct via een relais geschakeld. De LED (4 standen aan, uit, opwarmen, water op) hebben we uitgelezen met een optokoppeling. Zoals je ook op het filmpje op www.jansbrug.nl/~paul/ kan zien werkte hij prima.

We hebben inderdaad om het goed te maken ook nog een kopjes wachtrij en een autolader voor 4 verschillende smaken gebouwd. Ook checkte de software met behulp van schakelaars of alles goed zat en nix op raakte. Een groepje naast ons heeft een tweede module achterons project gebouwd die melk suiker en koekjes doseerde. Erg leuk projectje al met al.

[Ethnocentrix]

Je vergeet de senseo

Voor de software:
Onder windows nt (en dus ook xp) kan je niet direct de datalijnen van je paralelle poort aansturen, maar met behulp van het programma UserPort (http://www.embeddedtronics.com/design&ideas.html) kan dat wel.

[frickY]

Ik persoonlijk heb goeie ervaringen met DLPortIO. wat zo te zien hetzlefde inhoud als bovenstaand UsePort

[Verwijderd]

fishertechniek b'vo

Mooi werk. Nu nog een robot die de kopjes komt brengen

P.S.
Een beetje Java held kan best een class downloaden en zijn compoorten aanspreken. Heb je tenminste meteen een eigen interface enzo.

[ Voor 48% gewijzigd door Verwijderd op 12-12-2005 23:25 ]

[Ethnocentrix]

Verwijderd schreef op maandag 12 december 2005 @ 23:23:
fishertechniek b'vo

Mooi werk. Nu nog een robot die de kopjes komt brengen

P.S.
Een beetje Java held kan best een class downloaden en zijn compoorten aanspreken. Heb je tenminste meteen een eigen interface enzo.

Het probleem is dat je op een seriele poort geen datalijnen hebt die je (eenvoudig) aan kan sturen. De datalijnen van de parallele poort kan je mbv DLPortIO of UserPort erg eenvoudig aansturen (gewoon een 8 bits getal er naartoe schrijven)

[Dutch_guy]

Evincar schreef op maandag 12 december 2005 @ 23:12:
Exact dit heb ik vorig jaar al een keer samen met 3 andere jongens gedaan voor een project bij werktuigbouwkunde aan de TUDelft. (We mochten zelf een opdracht verzinnen) Wij hadden aan de pc een gevoede-schakelkast hangen. Deze schakelde een relais die de voeding op de motoren zetten. De knoppen hadden we direct via een relais geschakeld. De LED (4 standen aan, uit, opwarmen, water op) hebben we uitgelezen met een optokoppeling. Zoals je ook op het filmpje op www.jansbrug.nl/~paul/ kan zien werkte hij prima.

We hebben inderdaad om het goed te maken ook nog een kopjes wachtrij en een autolader voor 4 verschillende smaken gebouwd. Ook checkte de software met behulp van schakelaars of alles goed zat en nix op raakte. Een groepje naast ons heeft een tweede module achterons project gebouwd die melk suiker en koekjes doseerde. Erg leuk projectje al met al.

[afbeelding]
[afbeelding]
[afbeelding]

Wow !

Ik heb de verkeerde studie gekozen ! Leuk hoor !!!

[Technicality]

Doet me denken aan die reclame van bol.com...

Maar doe het dan goed, zoals evincar (maar die mocht je vast niet mee naar huis nemen

[mabarto]

Evincar schreef op maandag 12 december 2005 @ 23:12:
Exact dit heb ik vorig jaar al een keer samen met 3 andere jongens gedaan voor een project bij werktuigbouwkunde aan de TUDelft. (We mochten zelf een opdracht verzinnen) Wij hadden aan de pc een gevoede-schakelkast hangen. Deze schakelde een relais die de voeding op de motoren zetten. De knoppen hadden we direct via een relais geschakeld. De LED (4 standen aan, uit, opwarmen, water op) hebben we uitgelezen met een optokoppeling. Zoals je ook op het filmpje op www.jansbrug.nl/~paul/ kan zien werkte hij prima.

We hebben inderdaad om het goed te maken ook nog een kopjes wachtrij en een autolader voor 4 verschillende smaken gebouwd. Ook checkte de software met behulp van schakelaars of alles goed zat en nix op raakte. Een groepje naast ons heeft een tweede module achterons project gebouwd die melk suiker en koekjes doseerde. Erg leuk projectje al met al.

[afbeelding]
[afbeelding]
[afbeelding]

Whaha hij is super. Heb je ook nog een langere filmpje?

[hankleppe]

Evincar schreef op maandag 12 december 2005 @ 23:12:
(...) De knoppen hadden we direct via een relais geschakeld. (...)

Dus PC -> Printerkabel -> bijv. CNY17 -> Switch?

Heb je daar nog een schema oid van?

[Evincar]

UPDATE

Er zijn nu meer filmpjes en foto's onderweg. Maar hou het een beetje rustig in verband met bandbreedte. Donwloaden dus ipv streamen.
hier

[fragcompany]

Wheehehe ik lig helemaal dubbel lol
Respect voor jou,verry nice

[webfreakz.nl]

Ik weet niet of je hiervoor een programma hebt geschreven (lijkt me wel) maar maak het is open-source!!!

Ziet er wel vet uit!

[Evincar]

De software die dit aanstuurt is geschreven in visual basic. Als je graag in de source wil snuffelen wil ik je die best ff mailen. Maar Het systeem maakt dus gebruik van een schakelkast aan speciale poorten. Het is een speciale door de projectleiding zelf gebouwde oplossing. De bron zal je dus niet echt helpen vrees ik.

P.S. de senseo was dus gesponsord door Douwe Egberts. We hadden ze opgebeld en verteld over onze plannen en toen kregen we er twee toegestuurd. De film is nu nog elke keer te zien op de opendag van WB.

[frickY]

hankleppe schreef op dinsdag 13 december 2005 @ 00:28:
[...]

Dus PC -> Printerkabel -> bijv. CNY17 -> Switch?

Heb je daar nog een schema oid van?

De "switch" zit al in de senseo. De optocoupler/relais zet je hier parallel over.
Wanneer je de datalijn hoog maakt, wilt je dat het knopje schakelt, stroom doorlaat

@Evincar
Wat doet die lopende band nadat het kopje is gevuld? Wordt die aan de zijkant over je tobo gekieperd of schuift hij het volgende kopje onder de senseo zodra je de zojuist gevulde oppakt?

[joint_me]

Verwijderd schreef op maandag 12 december 2005 @ 23:23:
fishertechniek b'vo

Mooi werk. Nu nog een robot die de kopjes komt brengen

P.S.
Een beetje Java held kan best een class downloaden en zijn compoorten aanspreken. Heb je tenminste meteen een eigen interface enzo.

Die robot is er al

http://world.honda.com/HDTV/ASIMO/New-ASIMO-handing-tray/

[Evincar]

Als je goed kijkt in de filmpjes zie je mij op een gegeven moment een kopje van het eind van de band pakken. Het programma was zo geschreven dat het kopje naar het eind van de band werd getransporteerd, daar bleef wachten tot je het kopje weg haalde en dan meteen door ging met de volgende bestelling in de queue. (Tenzij die leeg was natuurlijk (of water/kopjes/koffie op)) Het idee hierachter was dat je op deze manier via sms/email/timer kon zorgen voor een kant en klaar kopje koffie als je uit de douche kwam waggelen.

[shure-fan]

Verwijderd schreef op maandag 12 december 2005 @ 22:30:


senseo met UTP

nou, dat zou wel heel mooi zijn. Dus dat je alle electronica in zou kunnen bouwen in een senseo en dan komt er een utp kabel uit waaraan aan de andere kant een parralelle stekker zit, eventueel dat je de senseo ook kunt aanzetten via je computer (zut genoeg daarvoor te vinden).

en nu ik toch bezig ben, een regelrechte wateraanvoer eraan, met een waterafsluiter die je eveneens aan de computer aansluit.

[MaNDaRK]

HTVision - USB interfacekaart € 39,95

Specs:
• Artikel: USB2IO Interfacekaart 8-voudig
• Merk: HTvision
• Maximaal te schakelen spanning: 24 Volt DC/AC
• Maximaal te schakelen stroom: 1 Ampere per kanaal
• Aansluiting relaiscontacten: 8* tweevoudige printkroonsteen (normaly open)
• Afmetingen module: 130*74*20 mm
• Lengte aansluitkabel: 1.00 meter
• Voedingspanning: 5 Volt DC (USB)
• USB-aansluiting: USB 1.0 USB-type B aansluiting

Beschrijving:
De kant en klare USB2IO Interfacekaart is rechtstreeks op de USB-poort van de PC aan te sluiten en kan direct aangestuurd worden met de (gratis) software. Met behulp van de USB2IO Interfacekaart is het zeer eenvoudig om CCFL-buizen of ventilatoren in en uit te schakelen via de PC.

Paint skils:


Als je de 'push buttons' parallel aansluit op de relais kan je ook zonder problemen je senseo normaal blijven gebruiken
Als je een stekker verbinding gebruikt kan je ook heel makkelijk je senseo afkoppelen en deze ergens anders gebruiken

[Erasmo]

Verwijderd schreef op maandag 12 december 2005 @ 22:22:
waarom?

Omdat het kan!

Dit topic doet me inspiratie opbrengen...

[hankleppe]

Erasmo schreef op dinsdag 13 december 2005 @ 23:22:
[...]

Omdat het kan!

Dit topic doet me inspiratie opbrengen...

Precies

Ik wil het eigenlijk toch wel eerst zelf proberen te maken omdat dit wel erg 'makkelijk' is. Hoeveel relais kun je maximaal op je LPTport aansluiten?
* hankleppe gaat 't hoe maak ik een printplaattopic 's goed doorlezen

[SSH]

Meesterlijk dit!! Ipv van mn wekker zetten een bakkie! Echt wel dat ik dan van mn snooze probleem af ben

[Erasmo]

Ik zat net te denken... Als je nou het draadje van het weksignaal van je wekker splitst en op een of andere manier de Senseo laat activeren?

[Mr_gadget]

Evincar schreef op dinsdag 13 december 2005 @ 12:11:
De software die dit aanstuurt is geschreven in visual basic. Als je graag in de source wil snuffelen wil ik je die best ff mailen. Maar Het systeem maakt dus gebruik van een schakelkast aan speciale poorten. Het is een speciale door de projectleiding zelf gebouwde oplossing. De bron zal je dus niet echt helpen vrees ik.

P.S. de senseo was dus gesponsord door Douwe Egberts. We hadden ze opgebeld en verteld over onze plannen en toen kregen we er twee toegestuurd. De film is nu nog elke keer te zien op de opendag van WB.

Erasmo schreef op dinsdag 13 december 2005 @ 23:22:
[...]

Omdat het kan!

Dit topic doet me inspiratie opbrengen...

Mooi ding! Misschien mag ik volgend jaar ook zoiets moois maken!

offtopic: Werktuigbouw en Jansbrug, bravo!!!
O, je bent Paul..

[Flapp]

hankleppe schreef op dinsdag 13 december 2005 @ 23:55:
[...]

Precies

Ik wil het eigenlijk toch wel eerst zelf proberen te maken omdat dit wel erg 'makkelijk' is. Hoeveel relais kun je maximaal op je LPTport aansluiten?
* hankleppe gaat 't hoe maak ik een printplaattopic 's goed doorlezen

in principe kan je geloof ik even veel relais schakelen als er aders zitten in je lpt port ,
aangezien je de - gewoon op een batterij o.i.d. aan kan sluiten

[shure-fan]

Flapietoetoe schreef op woensdag 14 december 2005 @ 18:40:
[...]


in principe kan je geloof ik even veel relais schakelen als er aders zitten in je lpt port ,
aangezien je de - gewoon op een batterij o.i.d. aan kan sluiten

volgens mij kun je niet zo gek veel aansluiten, ik meende een stuk of 8 ik weet het niet zeker maar ik heb wel projectjes gezien waarbij ze een velleman projectje gebruikten om 8 poorten aan te sturen

[hankleppe]

Ik begin asap met 't een schema te maken. Ik wil het als volgt doen:

Een transparant kastje van 10*7cm, waar een printplaat met 3 relais en 2 blauwe leds inkomt.
Aan de ene zijkant van het kastje komt een LPTport voor een printerkabel van m'n pc naar 't kastje. Aan de andere kant een UTPport waarvan een UTPkabel naar m'n Senseo gaat. Ik wil nl geen losse draadjes en wil 'm eventueel kunnen verzetten. In de voet van de Senseo komt ook weer een UTPport met daaraan gesoldeerd de switches.

* hankleppe houd GoT op de hoogte

[ Voor 5% gewijzigd door hankleppe op 15-12-2005 00:03 ]

[shure-fan]

hankleppe schreef op donderdag 15 december 2005 @ 00:03:
Ik begin asap met 't een schema te maken. Ik wil het als volgt doen:

Een transparant kastje van 10*7cm, waar een printplaat met 3 relais en 2 blauwe leds inkomt.
Aan de ene zijkant van het kastje komt een LPTport voor een printerkabel van m'n pc naar 't kastje. Aan de andere kant een UTPport waarvan een UTPkabel naar m'n Senseo gaat. Ik wil nl geen losse draadjes en wil 'm eventueel kunnen verzetten. In de voet van de Senseo komt ook weer een UTPport met daaraan gesoldeerd de switches.

* hankleppe houd GoT op de hoogte

vet gaaf

edit: Is het niet mogelijk om dat printplaatje in de senseo te bouwen?

en hoelang doe je die utp kabel?

[ Voor 11% gewijzigd door shure-fan op 15-12-2005 10:52 ]

[MoZe]

shure-fan schreef op woensdag 14 december 2005 @ 19:44:
[...]
volgens mij kun je niet zo gek veel aansluiten, ik meende een stuk of 8 ik weet het niet zeker maar ik heb wel projectjes gezien waarbij ze een velleman projectje gebruikten om 8 poorten aan te sturen

Als je het 1op1 wil doen 8 inderdaad, maar je kunt met die 8 natuurlijk ook een binair getal coderen en op die manier 2^8 = 256 relaitjes aansturen. Dat lijkt me voldoende voor je Senseo

[hankleppe]

shure-fan schreef op donderdag 15 december 2005 @ 10:49:
[...]


vet gaaf

edit: Is het niet mogelijk om dat printplaatje in de senseo te bouwen?

en hoelang doe je die utp kabel?

Kan misschien wel maar ik wil een 1337 doorzichtig kastje aan de muur monteren met 2 blauwe leds

[Pietjuh]

MoZe schreef op donderdag 15 december 2005 @ 11:30:
[...]

Als je het 1op1 wil doen 8 inderdaad, maar je kunt met die 8 natuurlijk ook een binair getal coderen en op die manier 2^8 = 256 relaitjes aansturen. Dat lijkt me voldoende voor je Senseo

Waar laat je dan je ground?

[Scout77]

Er zitten meer aders in een lpt poort dan de 8 data lijnen, maar als je er meer over wilt weten zou ik je de De Parallelle poort FAQ aanraden

[Pietjuh]

Oeps.. dacht dat het over de UTP kabel ging.

[Verwijderd]

Nu hetzelfde met een PerfectDraft...
(je bent student, toch?)

de componenten werken alle ook wel op 12 volt (peltier, fan, eletronica, pomp)

Electronica weet ik zo niet of ie nog de goede volume indicatie aangeeft.
Resterend bier volume wordt afgeleid van de druk verhoging als de pomp draait over een bepaalde tijd.
Bij een bijna leeg vat zal de pomp langer moeten draaien om van bv 1.2 bar naar 1.5 bar te komen dan een bijna vol vat.
Bij latere versies is de electronica wel wat slimmer geworden: hij calibreert zichzelf.

de peltier zal met minder rendement werken(dus van elke watt opgenomen hou je maar een klein beetje extra koude-watts over.)
de fan maakt wat meer lawaai.
Dus, gewoon doen.

Pimp em op.

Trekt wel zo'n 60-80 watt, dus je accu is wel een keer leeg
(zware 72 Ah-accu bij 12V max 50% ontlading anders accu schade ==> 5hr gebruik)

Electro voeding die er nu inzit is een schakelende voeding, bedrading is simpel.
2 draden uit de voeding (- zwart en rood+) doorknippen en met een kroonsteentje aan een ander 12V voeding hangen (gelijk spanning)

(aldus een van de ontwerpers)

[Verwijderd]

de perfectdraft werkt dus eigenlijk op 10.5 volt... Met bovenstaande oplossing is ie dus makkelijk aan te sluiten in de auto (lijkt me wel wat... ga k wellicht wel doen
