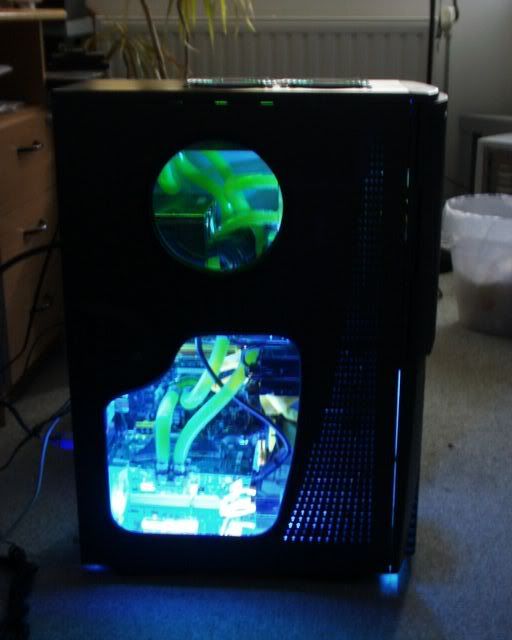

Vapor charged Lian Li


Na het bouwen van m'n vorige mod heb ik heb een 2e hands prometeia mach I op de kop weten te tikken, alleen ik had nog geen case om alles netjes in te bouwen.
Het word dus weer eens tijd voor een nieuwe mod, dus een nieuwe behuizing gekocht de Lian Li PC-v2100:

Daaronder(waar de harddisks in horen) moet dus een prometeia komen.

Specs:
AMD Opteron 144
DFI LANPARTY UT nF4 SLI-DR
2x512MB OCZ EL DDR PC-3200 Dual Channel Platinum Rev 2
nVIDIA 6800Ultra (6800GT is helaas overleden)
OCZ PowerStream 520 Watt
2x160GB Maxtor DiamondMax Plus 9 Raid 0
2x250GB Western Digital Protege WD2500 Raid 0
DangerDen NV68 VGA waterblok
Hydor L30 pomp
Airplex EVO 240 radiator
Black ice eXtreme radiator (alleen ik heb nog geen flauw idee wat ik ermee doe, ik denk niet dat hij in deze case erbij gaat passen)

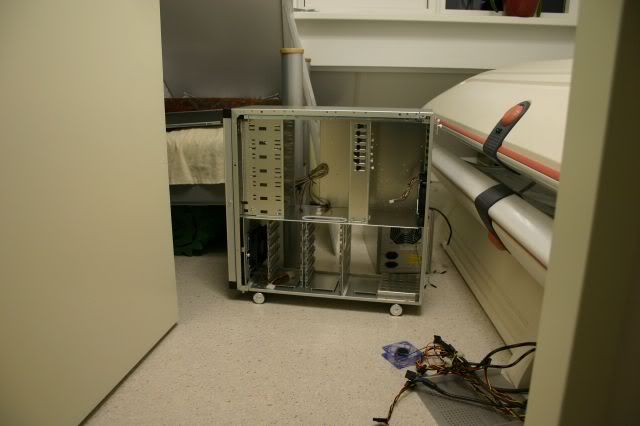

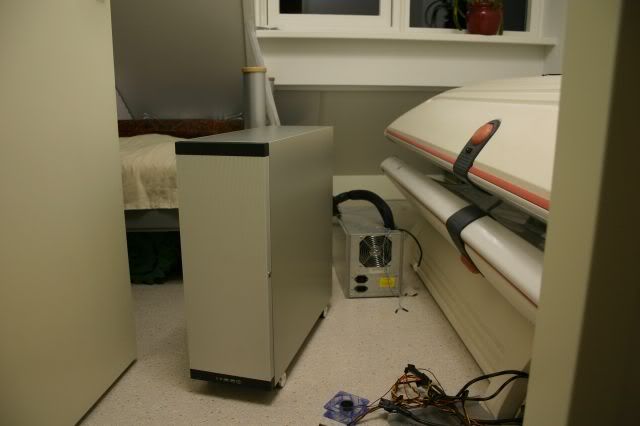

Hier ligt het slachtoffer dan...

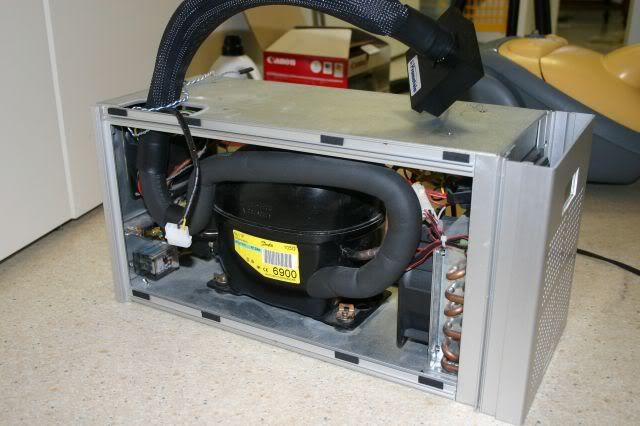

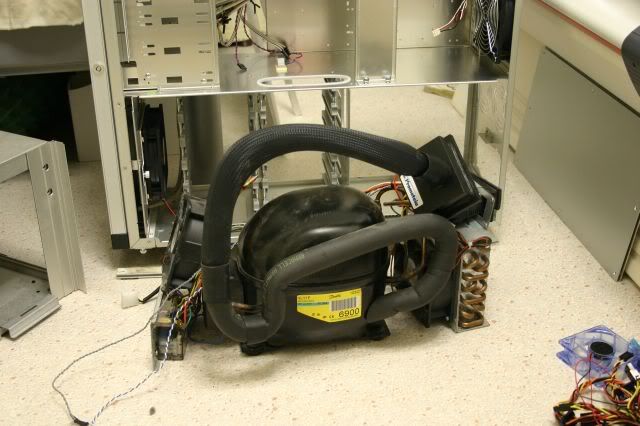

De prom uit z'n lian-li kit gestript.

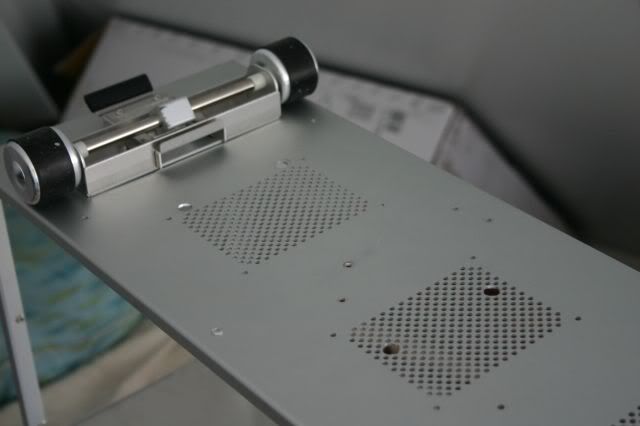

Ik heb gaten in de onderkant geboort om de prometeia op vast te zetten en de popnagels van de harddisk rekjes doorgeboort zodat de prom erin past. Met het juiste boortje en een accuboor gaat het vrij vlot.

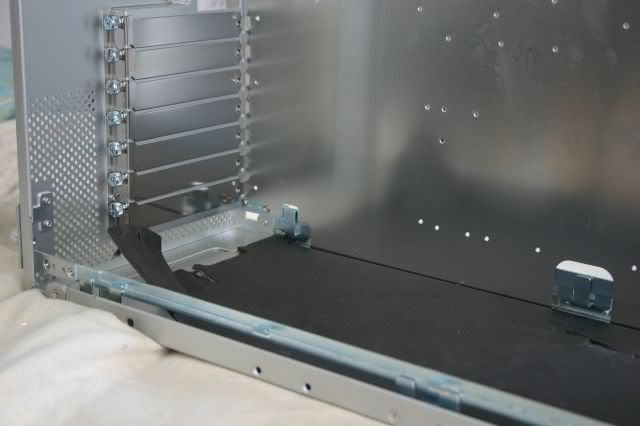

Het geluidsdempende materiaal eraf slopen,

Het glimt niet mooi en gaat stinken zodra de dremel erin gaat.


Dit moet ook nog ergens aan vast.. Ik ben van plan deze op een rechopstaand plaatje te schroeven en 1 voedingsaansluiting maken voor zowel de prom als de PSU.

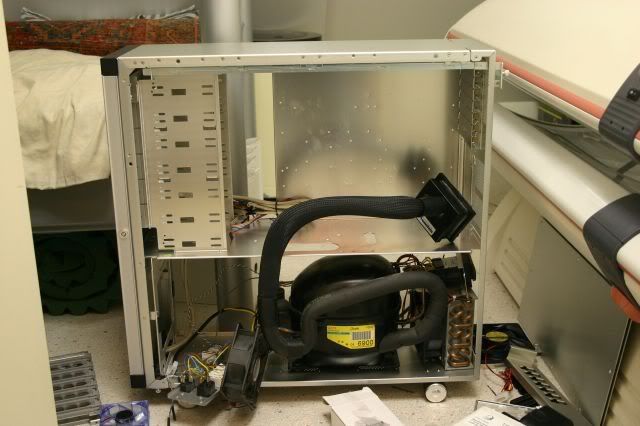

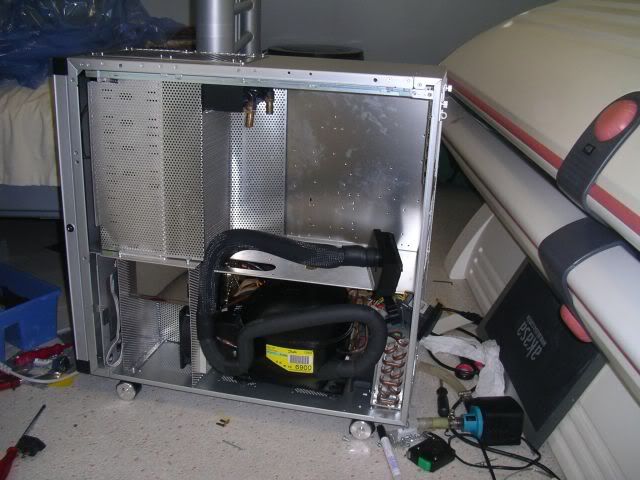

Dit is het hele idee

Het plaatsen van de radiator

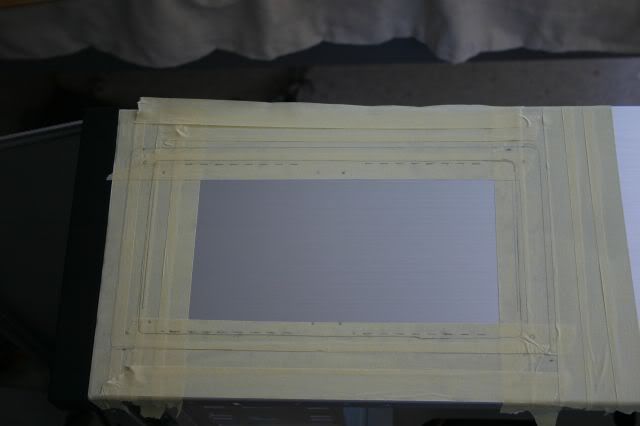

In de bovenkant heb ik een gat gemaakt voor m'n radiator, eerst goed afgetekend en daarna met de dremel aan de gang (dremel schijfjes 426)

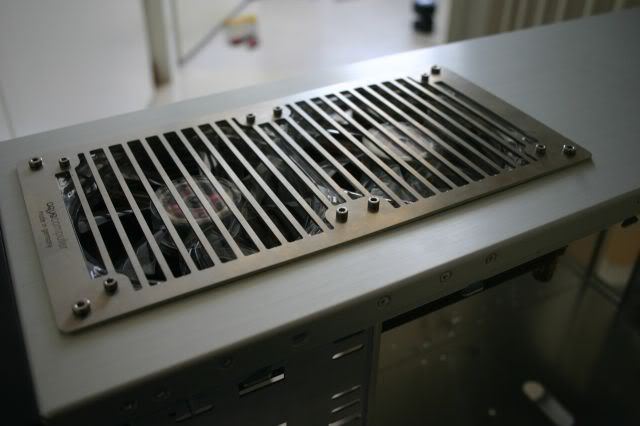

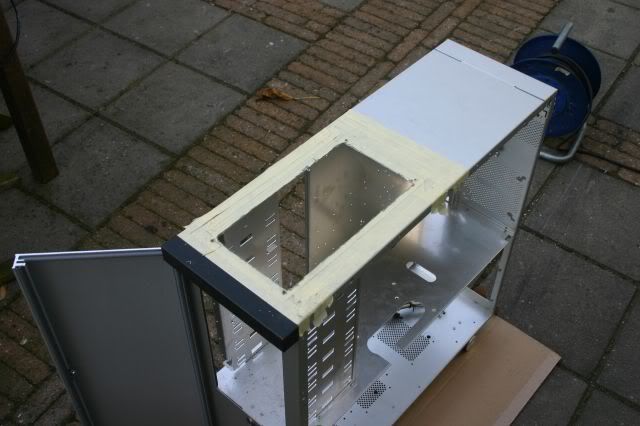

Na het zagen ziet het er wat ruw uit, maar zodra je er een grille overheen legt, is het meteen netjes afgewerkt.


Wat gaat er gebeuren?
-VGA kaart waterkoelen
-Scheidingswand om kabels bij de CD/DVD/HDD drives weg te werken
-Plekje voor de electronica van de Prometeia vinden
-Voeding voorin de case vastbouwen
-Airflow in deze kast genereren, want deze is standaard niet echt ideaal
-Rekje bouwen om harddisks in vast te zetten.

[Bas_S]

Even een kickje

[Sprite_tm]

In behandeling.

[Sprite_tm]

En met toestemming.

[peddro]

Hmm, heel goed idee!

En zo te zien gaat hier iets heel moois uitkomen, veel suc6!

[syo]

Belooft wat te worden... Ik blijf hem volgen

[Verwijderd]

Heb dit idee al maanden in mijn hoofd hangen maar je bent me voor.
Strak plan

[Bas_S]

Oke, tijd voor een update

Voor het verbouwen van de binnenkant gebruik ik voornamelijk 3mm geperforeerde metaalplaten, ze laten toch wat airflow door en zijn makelijk te buigen.
Dat word dus dremelen:


Dan krijg je dit soort uitbouwtjes

Dit is toch best een krappe kast met zo'n prometeia onder, de voeding past ook maar net.

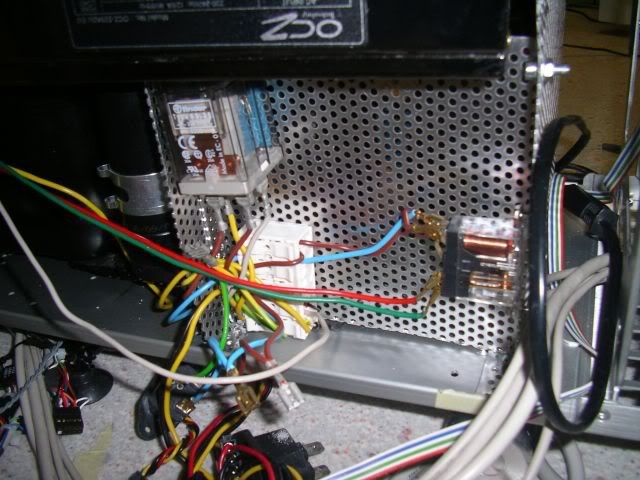

En de proms electronica op een plaatje geschroeft:

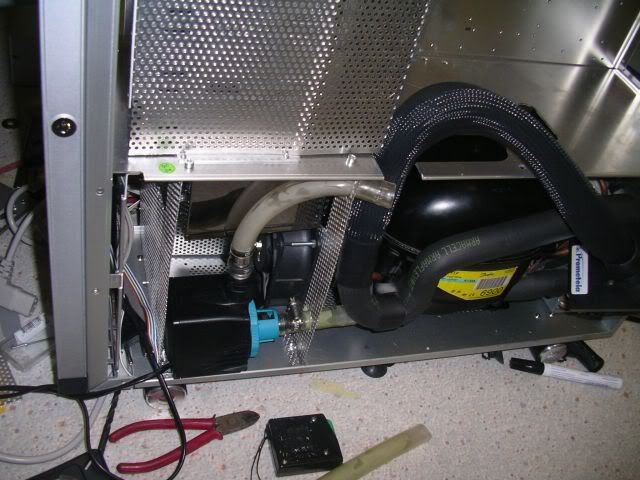

Het word nu dus tijd om te gaan waterkoelen, de pomp zit er ook al in

[ Voor 4% gewijzigd door Bas_S op 25-10-2005 21:30 ]

[Neok_]

Bas_S schreef op dinsdag 25 oktober 2005 @ 21:30:
Oke, tijd voor een update

Waar heb je die geperforeerde platen vandaan ?

[Tweak-Freak]

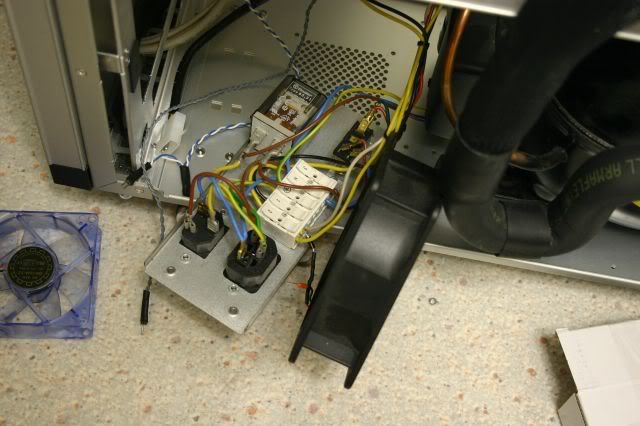

Ga je die electronica aansluitingen nog wel isoleren met krimpkous of zo. Want ziet er wel erg gevaarlijk/kortsluiting gevoelig uit. Ik weet niet wat voor spanningen er op staan maar netter en veiliger als je dat nog even goed afwerkt.

Ik heb het dus over:

[Bas_S]

Dat moet inderdaad gebeuren, blauw/bruin=230v

[Verwijderd]

was deze casemod niet voor de hardware info stent??
voor de rest mooi plan

[syo]

Ik denk dat hij dan niet op tijd klaar is...

[Rey Nemaattori]

Wat voor een kast is het eigenlijk? BTX ofzo?


* Rey Nemaattori is confused

[Nox]

Rey Nemaattori schreef op woensdag 26 oktober 2005 @ 09:35:
Wat voor een kast is het eigenlijk? BTX ofzo?


* Rey Nemaattori is confused

tis idd een BTX kast kijk maar je ziet alles op zijn kop

Neok_ schreef op dinsdag 25 oktober 2005 @ 21:54:
[...]


Waar heb je die geperforeerde platen vandaan ?

je kan ook meshX gebruiken.. bij de betere casemodsjaak te halen.

[Verwijderd]

[mierenneukmodus]
Is geen BTX, maar extended ATX
[/mierenneukmodus]

[TiMMieJ]

Toch leuk om zo eens iets bekends te zien !:P
Blijf het wel ffs in de gaten houden iig!

Ow en doe ffs de groeten aan Sas :P;)

[petervandamned]

Ik krijg even wat kriebels bij het zien van deze mooie oplossing

Even een advies van een mede mach gebruiker:

Die eerste revisie is erg kwetsbaar zeker op het punt waar hij bij jou de kast in komt.
Ik zie hem nu zo los hangen en dan willen ze nog wel eens knakken.
Doe er even wat dikke isolatie meuk omheen tot alles vast zit !!!

Succes verders

[ Voor 3% gewijzigd door petervandamned op 26-10-2005 16:46 ]

[Vandread]

Ej Erazer! Leef je ook weer eens hier
Ziet er veelbelovend uit,lianli's zijn gewoon altijd mooi ^^
Als je trouwens je prom wilt laten modden, Unknow_road woont niet zo heel ver van je vandaan.

Opteron al getest? Geen coldbug?

Ga je trouwens nog wat met die LianLi prom kit doen? Ben wellicht wel geintereseerd.

[ Voor 17% gewijzigd door Vandread op 26-10-2005 16:36 ]

[Bas_S]

Jep, ik leef weer

Hehe, ach die coldbug kan iig niet zo erg zijn als die van m'n Winchester, die kan helemaal niks meer onder 0 .

Ik had net even het display van de Prometeia gemolt, maar uiteindelijk was het voedingsdraadje ernaartoe een beetje brak. Nu heb ik 'm even gehotwired naar m'n voeding en alles werkt weer voorlopig.

[Brede P]

Verwijderd schreef op woensdag 26 oktober 2005 @ 13:03:
[mierenneukmodus]
Is geen BTX, maar extended ATX
[/mierenneukmodus]

Er is inderdaad plek voor Extended ATX. Mijn Dual Athlon 2400+ bordje van Gigabyte is ook Extended ATX, maar die hangt toch echt gewoon in een Chieftec towertjes hoor.
Heeft niets te maken met het feit dat het mainboard op de kop wordt gemonteerd.
Het is trouwens wel ATX, geen BTX.

[Bas_S]

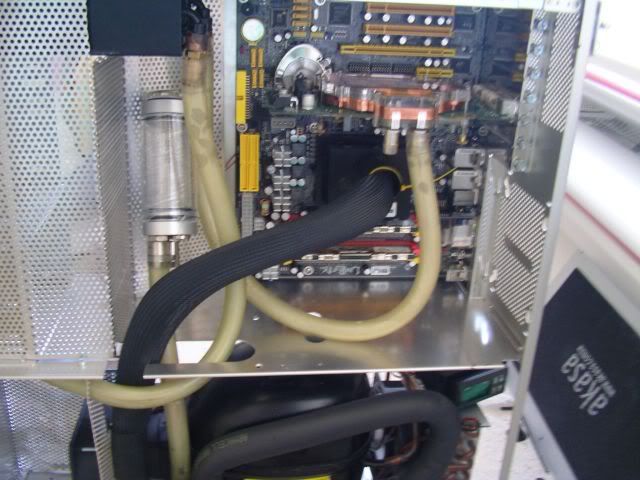

Ik ben bezig de waterkoeling in te bouwen, ik gebruik mn kapotte 6800gt even om de slangen op te meten.


Alleen het opnieuw aansluiten van m'n prom is blijkbaar verkeerd gegaan. Alles gaat wel aan en koelt af, maar het display geeft er3(error 3) aan en begint irritant te piepen.
Zou iemand een pic van zijn mach1 kunnen maken en laten zien hoe het wel moet?

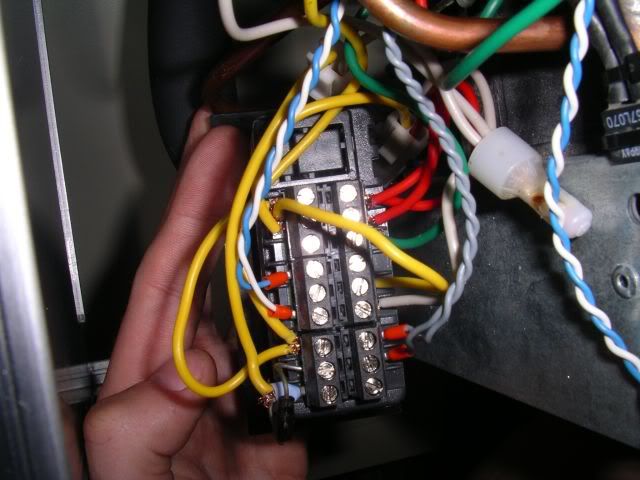

Zo zit het nu bij mij:


Ik hoop dat ik de HWI dagen nog haal

[syo]

Om met of zonder je kast daar heen te gaan? Zo ja welke dag bedoel je?

[Bas_S]

Ik sta er zaterdag en zondag, de bedoeling is met kast, als 'ie werkt

[Verwijderd]

je zou het wel kunnen halen maar we weten niet wat je vedere plannen zijn als je er zo eentje wilt als waterkoud dan haal je het denk ik niet

[Verwijderd]

Verwijderd schreef op donderdag 27 oktober 2005 @ 19:04:
je zou het wel kunnen halen maar we weten niet wat je vedere plannen zijn als je er zo eentje wilt als waterkoud dan haal je het denk ik niet

Jawel man, waterkoud heeft een rushjob-mod

[Bas_S]

Draadjes omgewisselt en het werkt weer dankzij unknown road

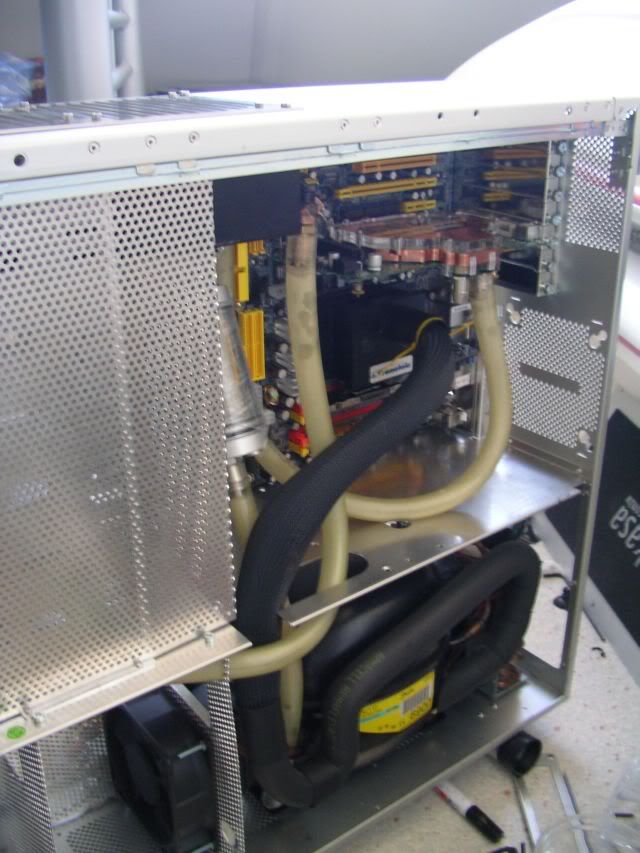

Vanavond nog waterkoeling inbouwen, morgen een sidepanel dremelen, overmorgen op de beurs.

[ Voor 5% gewijzigd door Bas_S op 27-10-2005 21:32 ]

[Vandread]

Bas_S schreef op donderdag 27 oktober 2005 @ 21:32:
Draadjes omgewisselt en het werkt weer dankzij unknown road
Vanavond nog waterkoeling inbouwen, morgen een sidepanel dremelen, overmorgen op de beurs.

Poeh, strak schema Ga je Live oc'en daar?
Keep us posted
PS: Graag gedaan... waarom koppel ik toch altijd personen hier ^^

[ Voor 11% gewijzigd door Vandread op 28-10-2005 00:12 ]

[Ediejo]

Op verzoek verwijderd

[JWR]

Bas_S schreef op donderdag 27 oktober 2005 @ 21:32:
Draadjes omgewisselt en het werkt weer dankzij unknown road
Vanavond nog waterkoeling inbouwen, morgen een sidepanel dremelen, overmorgen op de beurs.

Die slangen zien er dof uit, zijn dit al gebruikte slangen?
Anders zou ik ze even schoonmaken als ik jou was!

Anders doet dat afbeuk aan de mod!

Succes!

[Verwijderd]

Bas_S schreef op donderdag 27 oktober 2005 @ 21:32:
Draadjes omgewisselt en het werkt weer dankzij unknown road
Vanavond nog waterkoeling inbouwen, morgen een sidepanel dremelen, overmorgen op de beurs.

Voor het geval dat meer mensen in de knoei lopen met hun wiring van de mach1 controller:

Op de foto van bas hierboven, moeten de groene en de 2 rode draden allemaal 1 positie naar beneden en de rode draden moeten omgewisseld worden.

Dus rechtsboven:
1e schroef: leeg
2e schroef: 1 rode draad van de tempsensor (die rode draden die uit de vierkante (p4 achtige) stekker komen gaan naar de temp sensor)
3e schroef: de andere rode draad van de tempsensor en daarbij nog een rode draad die naar de achterkant van de kast loopt.
4e schroef: de groene draad van de tempsensor af die op de condensor zit.

Verder zoals op de foto aangegeven.

succes met het project verder Bas

[ Voor 3% gewijzigd door Verwijderd op 28-10-2005 12:00 ]

[DonMetal]

ehm, volgens mij kun je beter standaard kabels gebruiken ipv huis tuin en keuken kabels, die nemen veel ruimte in en zijn moeilijk handelbaar , iig dat zijn mijn bevindingen om t zo maar te noemen

[Bas_S]

Even een update-je
Aangezien ik de HWI dagen niet gehaalt heb, kan ik lekker in een rustig tempo verder modden.

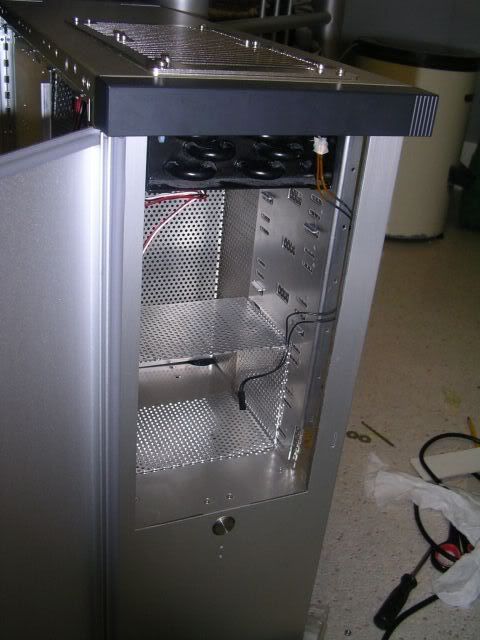

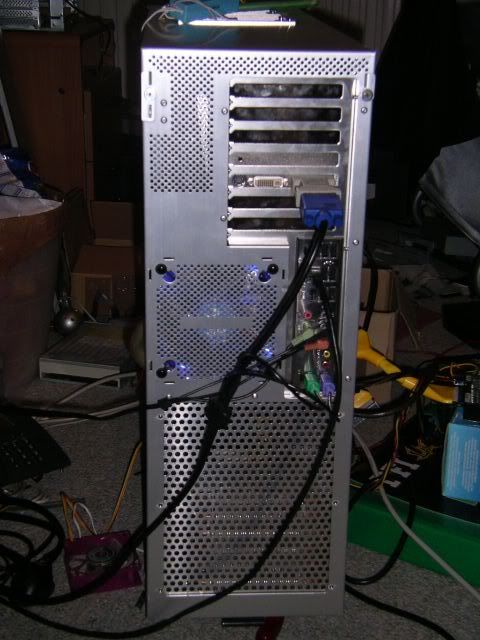

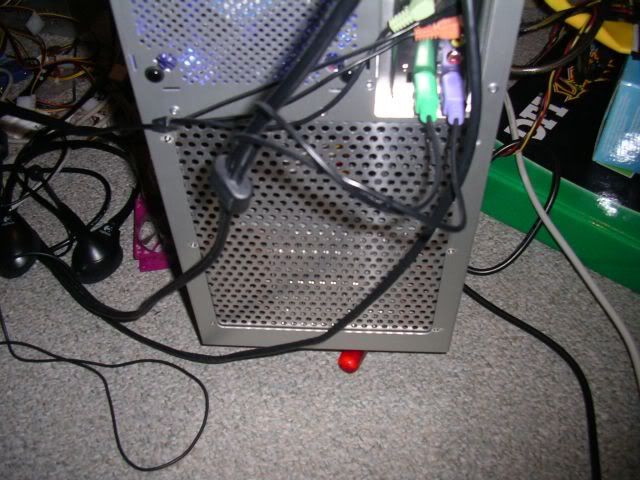

Ik heb de achterkant dichtgemaakt, hiervoor heb ik 5mm geperforeerd plaatmateriaal gebruikt.


Alles draait nu in ieder geval, maar de waterkoeling zit er nog steeds niet in.

[t!mP]

Bas_S schreef op donderdag 03 november 2005 @ 18:04:
Even een update-je
Aangezien ik de HWI dagen niet gehaalt heb, kan ik lekker in een rustig tempo verder modden.
Ik heb de achterkant dichtgemaakt, hiervoor heb ik 5mm geperforeerd plaatmateriaal gebruikt.
[afbeelding][afbeelding]

Alles draait nu in ieder geval, maar de waterkoeling zit er nog steeds niet in.

Mooi spul dat geperforeerd allu, nog mooier zou zijn geweest als het iets fijner was geweest en perfect aansloot bij de rest. Maar voor de rest puik werk, benieuwd wat je er van maakt gl

[Proximus]

Hey Erazer,

Ik wist niet dat jij hier ook actief was man ....Ik hou je topic zeker in de gaten (omdat ik zelf ook een mach1 wil kopen). Ik ben zeer benieuwd naar het eindresultaat, en dan met name de temperaturen oc-en etc!

offtopic:
mocht je tijd hebben, wat voor waterkoeling kit heb je?

[Vandread]

Proximus schreef op vrijdag 04 november 2005 @ 08:08:

offtopic:
mocht je tijd hebben, wat voor waterkoeling kit heb je?

Zeker nieuw op got dan is lezen nog erg lastig he ^^

DangerDen NV68 VGA waterblok
Hydor L30 pomp
Airplex EVO 240 radiator
Black ice eXtreme radiator

Het cpu blok wat ie heeft/had is een TDX dacht ik.

[Bas_S]

Inderdaad, dat is m'n watersetup. Ik ga waarschijnlijk een andere pomp kopen, deze past maar net aan, en ik heb alles liever wat ruimer. Ook is een pompje op 12v leuker, die gaat tenminste meteen aan zodra de pc aangaat (arme 6800GT ).
Ik ben er alleen nog niet helemaal over uit welke, iemand nog tips?

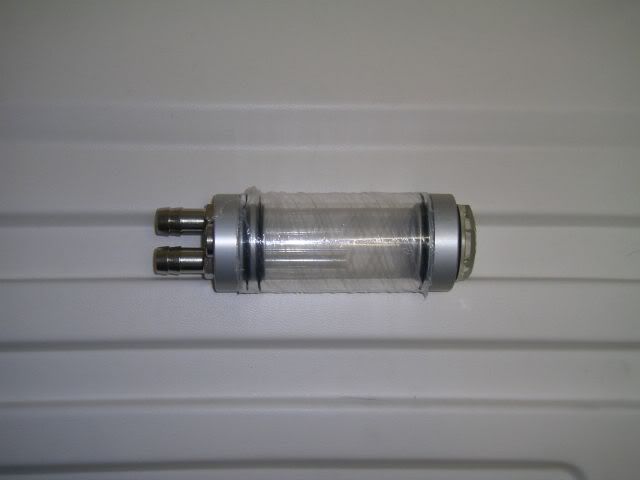

Nieuw reservoir heb ik al

[Verwijderd]

Dees zijn wel leuk. Heb ik er 2 van en extreem klein. Qua prestaties kan ik alleen niets zeggen want heb ze nog niet gebruikt.

http://www.xcsystems.nl/p...ath=23_41&products_id=135

[Vandread]

Zoek ff uit of die dtek pompjes niet meer lekken, schenen ze vroeger wel eens te doen.
Mijn voorkeur zou toch uitgaan naar een andere, misschien is die polarflo oplossing mooi qua casemod stijl of anders een MCP350/DDC met zo'n plexi top.
http://www.gruntville.com..._vs_PolarFLO_TT/page2.php

plexi top:
http://server6.gs-shop.de...l.htm&bnr=30350&PKEY=77E7
http://www.watercool.de/c...2899e37ac43f3a0a5b6519884

[ Voor 14% gewijzigd door Vandread op 07-11-2005 12:26 ]

[Bas_S]

Eindelijk tijd voor een update... Sorry dat het zo lang duurde, maar ik heb eindelijk een leuk pompje

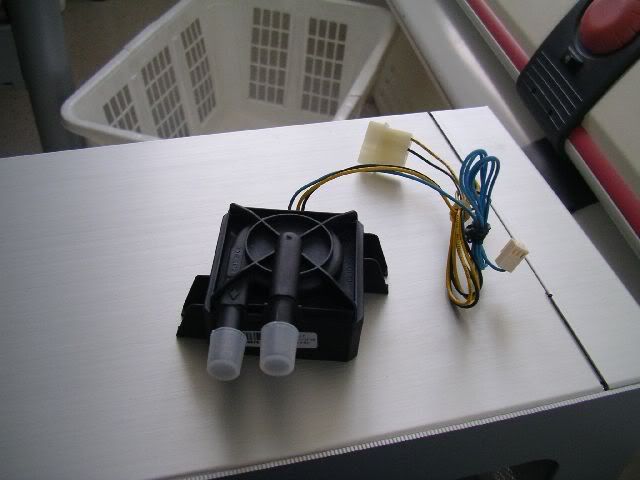

Een Laing DDC-1T
Best een geinig klein ding, werkt op 12v

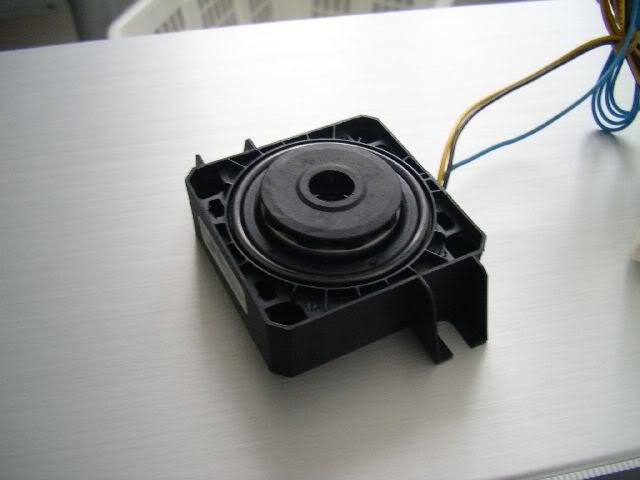

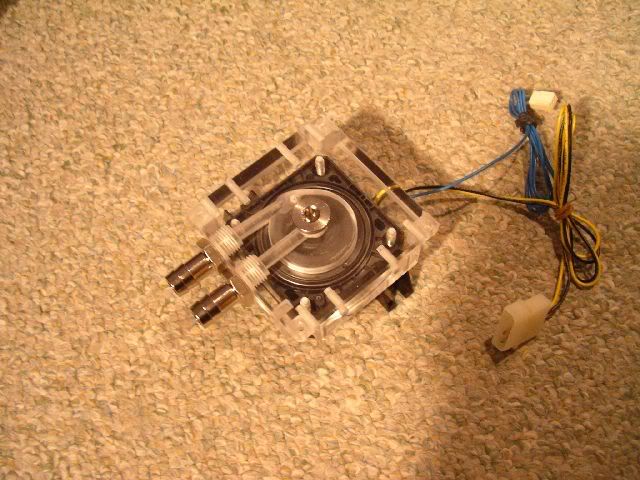

Dus laten we 'm meteen maar slopen..

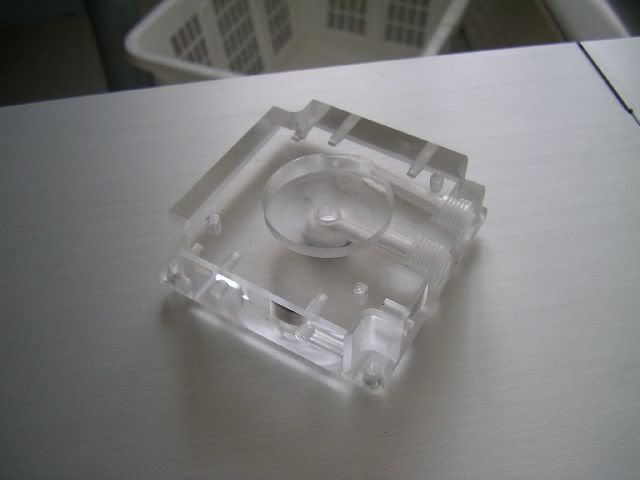

Mooi doorzichtig stukje plexiglas.


Alles in elkaar geschroeft en wat slangpilaren erop (alleen de teflon tape even vergeten )


Ik vind het zo best een mooi ding. Ik gebruik die 13mm slangen eigenlijk ook alleen maar voor de show (en omdat ik nog 13mm tygon heb). Want het pompje heeft intern ook maar ~8mm diameter.

Meer updates ASAP

[Nox]

moguh, uit de winterslaap vandaan ?

zijn idd kleine pompjes, zijn ze ook beetje krachtig ? (die van thermaltake zijn ook klein, maar bagger ^^ )

[Bas_S]

Dat moeten we nog meemaken...
Ze zijn 400 liter per uur met een max. head van 3,8m. Maar hij hoeft toch alleen maar een 6800ultra te koelen dus dat is verder geen probleem.

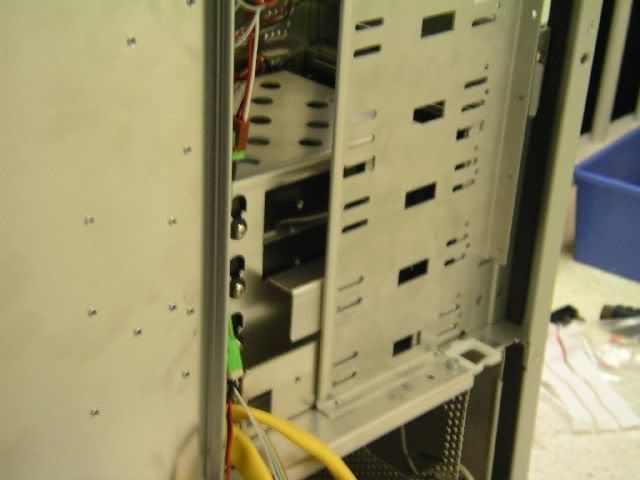

Ik was niet echt gecharmeert van m'n oplossing om m'n harddisks in een zelfgebouwt rekje te zetten.

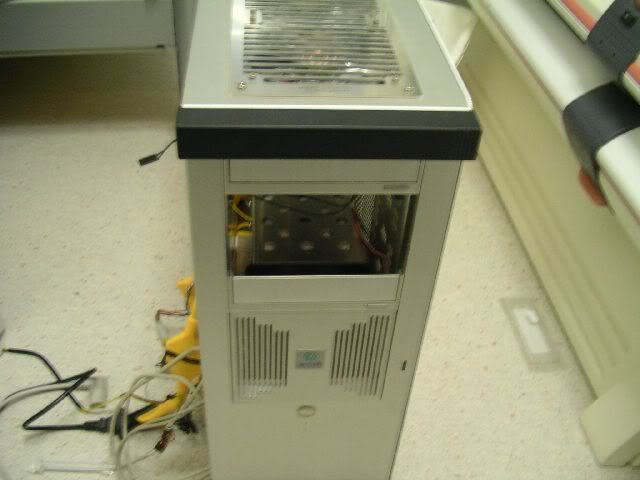

Zo zag het eruit:


en dat vond ik niet echt mooi, dus de oplossing, de li EX-34A _{beetje blurry pics}

Er zit een 12cm fan in dus dat levert mooi wat extragratis airflow door de case.
(airflow is in deze kast standaard echt super slecht)

[ Voor 14% gewijzigd door Bas_S op 28-02-2006 19:57 ]

[Vandread]

Goeie ideen heb ik toch he ^^
Nu nog goeie pilaren hebben

[Alm4riC]

Ziet er tot nu toe super uit.

Alleen vraag ik me af waarom niemand zelf het rooster (wat bij jouw bovenop je kast zit) voor de radiator zelf maakt, is een keer wat anders. Maar dat is niet specifiek naar jou bedoeld
