[EL] Aansturing onbekend type laserscanner

[Corn]

Onlangs heb ik bij Budgetcom dit apparaatje aangeschaft: http://www.budgetcom.nl/p...p/cPath/21/products_id/38
Volgens budgetcom is het een laserscanner van heat seaking rommel, maar het kan net zo goed een apparaatje uit een kassa zijn. Ik wist van te voren dat het moeilijk zou worden om hem te laten draaien, omdat ze bij budgetcom ook geen datasheet of informatie over het ding hebben.
Googlen naar het typenummer levert ook helemaal niets op, dus ik heb eigenlijk weinig hoop dat ik ooit nog achter de originele datasheet zal komen.

Even een paar plaatjes (klikbaar):

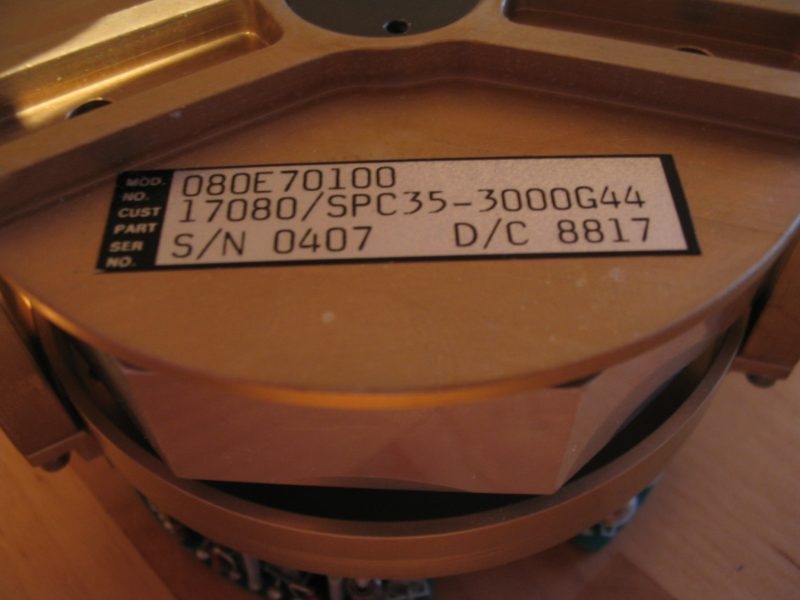

Hier zie je het serial van de scanner (googlen levert niets op)

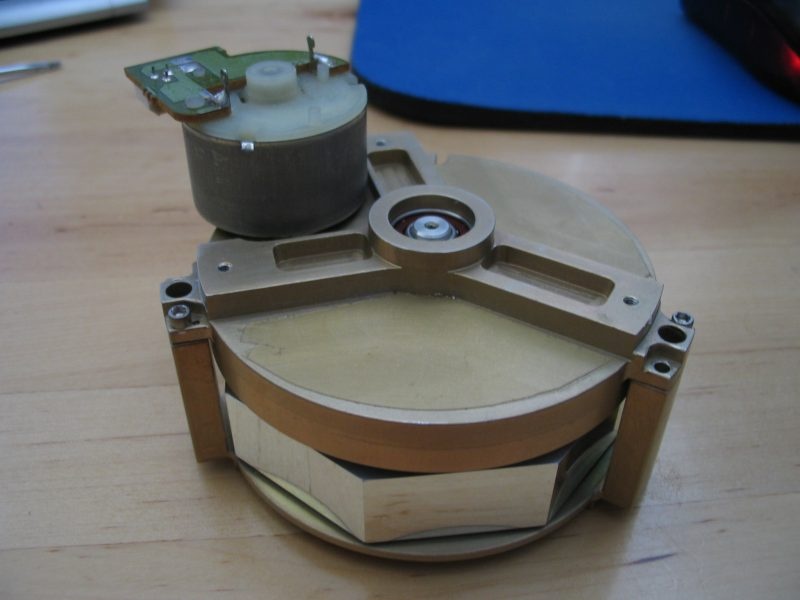

Zijkant van het ding, hier zie je de trommel met spiegels, en de rare 9 polige aansluiting.

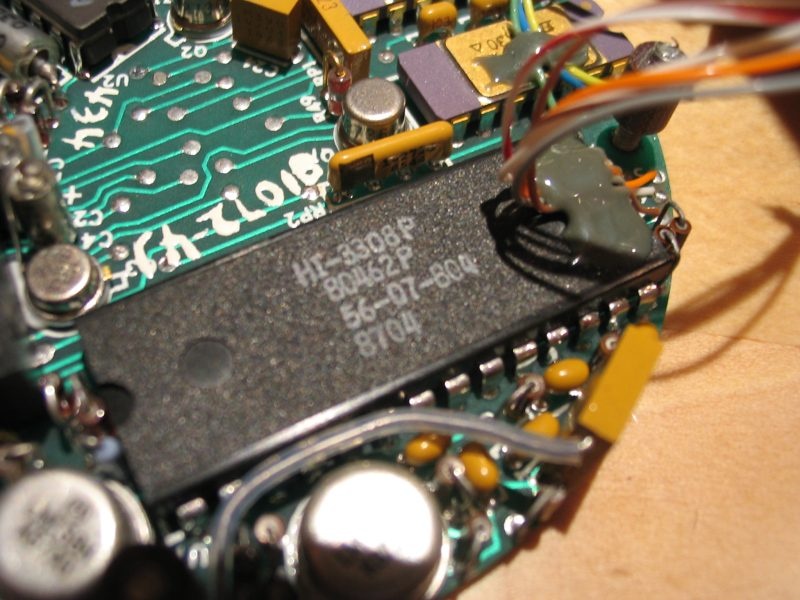

Groot IC op het bordje waar niets over te vinden is.

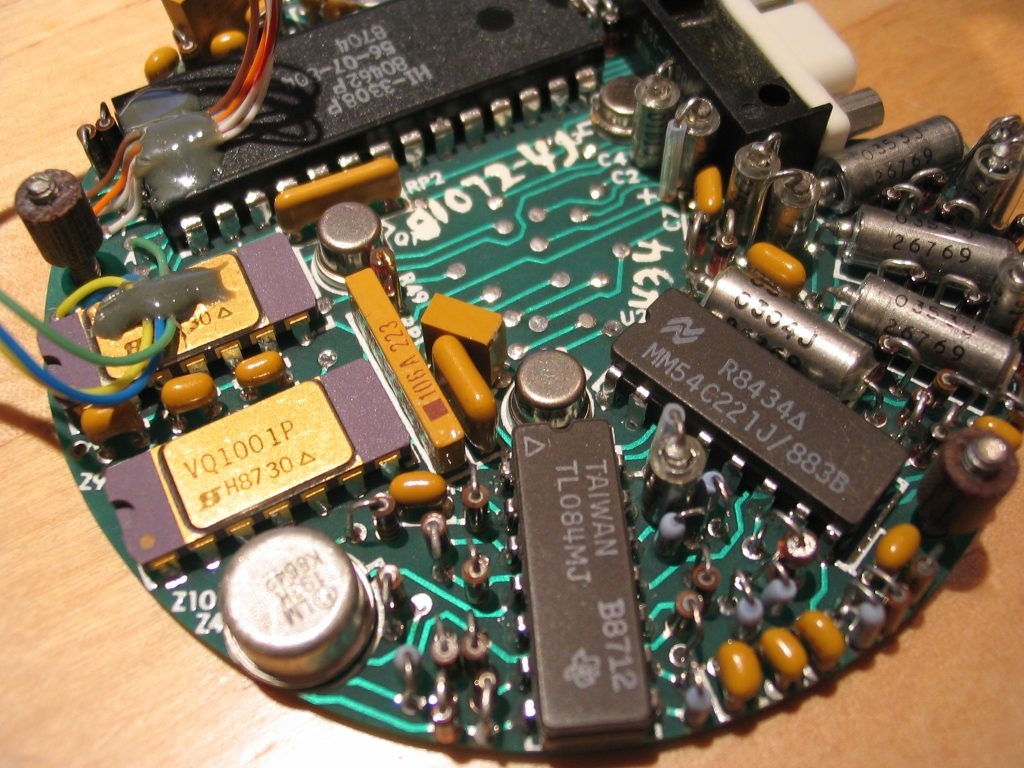

Compleet bordje

Ik ben daarom zelf maar begonnen met het uitzoeken van de pins aan de aansluiting, maar dat blijkt erg moeilijk te zijn. 4 van de 5 aanwezige IC's zijn bekende types, maar de belangrijkste kan ik niets over vinden.

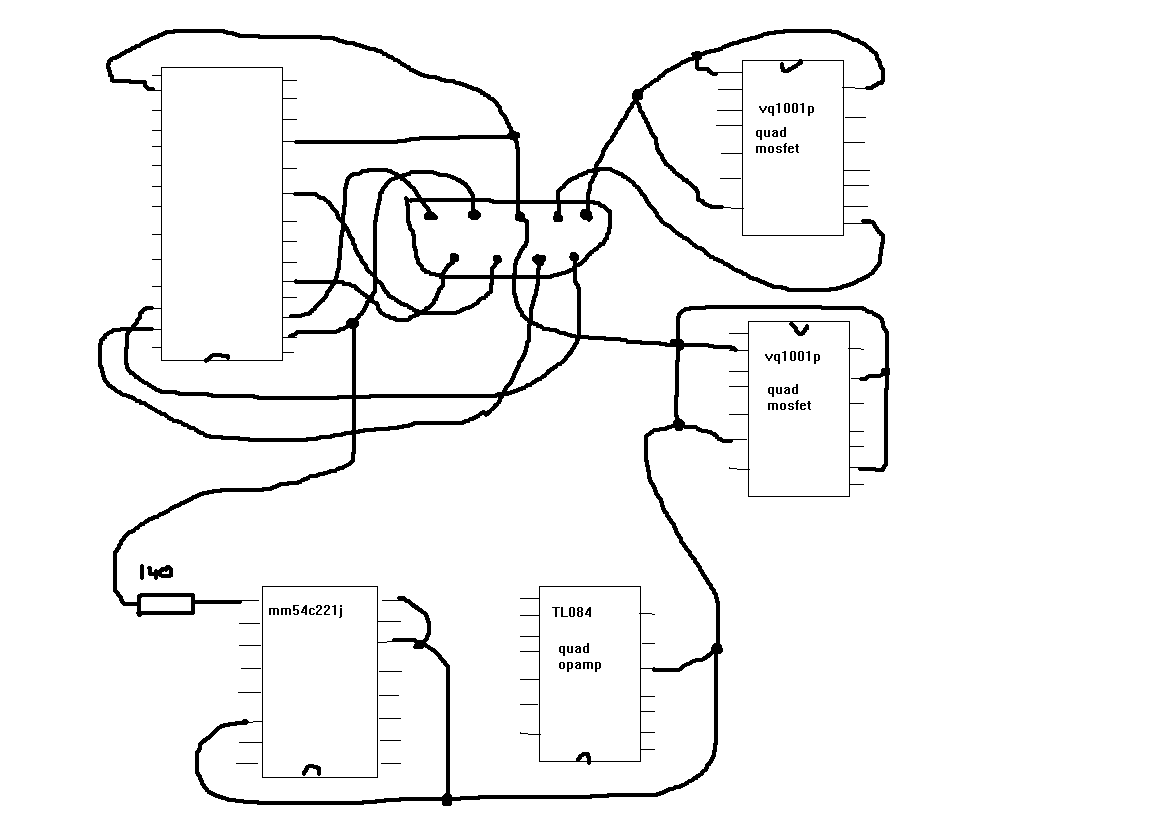

Dit zijn de traces die vanaf het stekkertje naar de ic's lopen (paint power)


Heeft iemand een suggestie hoe ik dit ding aan de praat kan krijgen? Hoe is het uit te zoeken welke spanningen er op de ingang verwacht worden? (Alle bekende IC's hebben een grote range) Is dat grote IC bij iemand bekend? Alle suggesties zijn welkom

[Sprite_tm]

Pfff, tis wel oud spul zeg, en ik denk dat het inderdaad militair spul is, daar is namelijk wat typenummers betreft verrekte weinig over terug te vinden. Wat zou dit ding moeten doen? Als het enige is dat 'ie dat spiegelwiel rond moet draaien, zou het wel eens makkelijker kunnen zijn om daar zelf een stukje electronica voor te maken.

[Jazzle]

Is die "rare" 9 polige connector niet gewoon rs232?

[sebastius]

Het is zeker weten iig naar mil-spec gemaakt, dat zie je aan dat 54C211 ic. Overigens is de grote chip naar mijn mening een microcontroller. Probeer eens een cijfertje rechts weg te laten op je zoektocht, dus naar een 8042 zoeken. Ik heb dat even geprobeerd.

jessevl schreef op zondag 17 april 2005 @ 21:54:
Is die "rare" 9 polige connector niet gewoon rs232?

Nee zeker weten van niet. Kijk naar dat paint schetsje, dat kan nooit een RS232 zijn.

[ Voor 29% gewijzigd door sebastius op 17-04-2005 21:56 ]

[Corn]

Sprite_tm schreef op zondag 17 april 2005 @ 21:48:
Pfff, tis wel oud spul zeg, en ik denk dat het inderdaad militair spul is, daar is namelijk wat typenummers betreft verrekte weinig over terug te vinden. Wat zou dit ding moeten doen? Als het enige is dat 'ie dat spiegelwiel rond moet draaien, zou het wel eens makkelijker kunnen zijn om daar zelf een stukje electronica voor te maken.

Het probleem is dat het niet een standaard motortje is die de trommel aandrijft, maar een soort van stappenmotorprincipe. Er zit bovenaan een HAL sensortje dat waarschijnlijk het toerental controleerd, en op die manier de snelheid van de stappen beinvloed. Direct de elektromagneten aansturen is bijna onmogelijk, omdat de rotor ontzettend licht magnetisch is... moet echt closed loop aangestuurd worden, en daarom zit er ook zo'n raar IC op

sebastius schreef op zondag 17 april 2005 @ 21:54:
Het is zeker weten iig naar mil-spec gemaakt, dat zie je aan dat 54C211 ic. Overigens is de grote chip naar mijn mening een microcontroller. Probeer eens een cijfertje rechts weg te laten op je zoektocht, dus naar een 8042 zoeken. Ik heb dat even geprobeerd.


[...]

Nee zeker weten van niet. Kijk naar dat paint schetsje, dat kan nooit een RS232 zijn.

Dat zou kunnen, maar dan zou het IC zijn clock van buitenaf moeten krijgen... Ik zie namelijk nergens een kristalletje met bijbehorende condesatoren op de print zitten. Dat 54C211 IC is gewoon wel normaal verkrijgbaar, dus ik weet niet in welke mate dat mil-spec is. Is een multivibrator voor zover ik weet. Zou dat de clockgenerator voor de 'microprocessor' kunnen zijn?

[Corn]

subtiel kickje?

[sebastius]

Corn schreef op zondag 17 april 2005 @ 23:00:
[...]

Dat zou kunnen, maar dan zou het IC zijn clock van buitenaf moeten krijgen... Ik zie namelijk nergens een kristalletje met bijbehorende condesatoren op de print zitten. Dat 54C211 IC is gewoon wel normaal verkrijgbaar, dus ik weet niet in welke mate dat mil-spec is. Is een multivibrator voor zover ik weet. Zou dat de clockgenerator voor de 'microprocessor' kunnen zijn?

Of de klok zit in het chipje gebakken, zie je ook vaak.

[jeronimo]

Ik heb al iets gevonden,

VQ1001P: quad N channel mosfet van Vishay Siliconix (http://www.vishay.com/docs/70219/70219.pdf)

TL084MJ: quad opamp van T.I.
(http://focus.ti.com/lit/ds/symlink/tl084.pdf)

MM54C221J: dual monostable multivibrator van National Semiconductor
(http://cache.national.com/ds/MM/MM54C221.pdf)

LM193H: dual voltage comparator van National Semiconductor
(http://cache.national.com/ds/LM/LM193.pdf)

Het label op de behuizing geeft aan: DC 8817 m.i. productiedatum jaar 1988 week 17 en komt overeen met de productiedatum van een paar ic's (1987/1988)

De HI-3308P lijkt mij van Haris of Intersil, maar op hun sites was er niets meer van vinden.
Deze firma/tussenhandelaar (http://www.hobid.com/inventory/H/14.html) bied ze nog wel te koop aan. Een mailtje waarin je vraagt welk fabrikaat het is helpt je wellicht verder.

[McFizban]

De 54xxx serie is de militaire versie van de 74xxx serie. Ze zijn functioneel hetzelfde, de mil-spec versie is alleen wat "steviger".
Tot zo ver het educatieve deel.
De laserscanner ziet er niet heel veel anders uit dan een moderne laserscanner uit een laserprinter.
Je zou kunnen proberen om de electronica te vervangen door de aansturing van een oude harddisk.
Ook de kop van een video recorder wordt op dezelfde manier aangedreven.

[Mr_gadget]

Maar als je hem draaiende weet te krijgen wat ga je er dan mee doen? Of is hij bruikbaar als afstandmeter?

[Corn]

Vanmiddag even geprobeerd met 5v tussen pin 2 en 3, maar het mysterie-IC legde met een klein plofje en een beetje rook het loodje. Word waarschijnlijk toch een raar soort controller bedenken als ik 'm nog ergens voor wil gebruiken

[Corn]

Even deze oude koe uit de sloot vissen, zou misschien interessant kunnen zijn voor andere laser-fanatici.

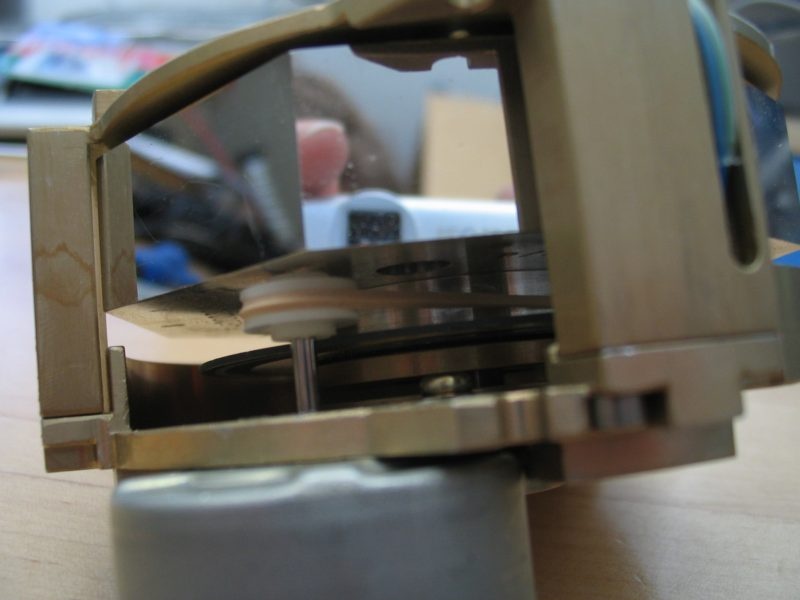

Ik had de hoop op de controller dus maar opgegeven, en heb voor het gemak de trommel aangedreven door een (normaal) motortje

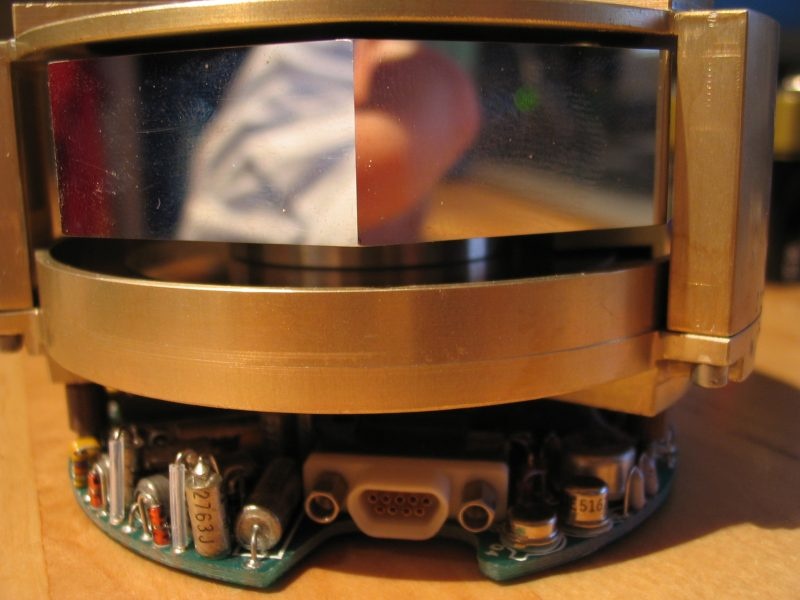

het aparte van de scanner blijkt dat de spiegeltjes iets gedraaid staan tegenover elkaar, en dat hij dus 4 lijnen geeft in plaats van 1. Nu nog een zinnige toepassing bedenken

[ Voor 7% gewijzigd door Corn op 06-06-2005 12:58 ]

[Sprite_tm]

Mmm, kewl. Hang er een 2e laser aan en een microcontroller en je kan een 8x? display op de muur projecteren

[frickY]

Yeah boter-kaas-en-eieren op 2 bij 2 meter
Maar gezien het aantal IC's en condo's wat op het printje zitten, zal dit ding toch wel een 2de functie hebben naast het laten draaien van een spiegeltje?

[Corn]

Ja, dat was waarschijnlijk met creatief meten en berekenen de preciese stand van de spiegel bepalen, zodat je een idee hebt naar welke positie je op dat moment aan het laseren bent Sowieso is er redelijk wat electronica nodig om een stappenmotor (wat het uiteindelijk is, zij het een raar exemplaar) aan te sturen op hoge snelheid.
