3dfx Forever - Deel 7

Het zesde deel zat vol dus gaan we verder met deel zeven van hét topic op GoT gewijd aan de meest revolutionaire videokaartenfabrikant; 3dfx. --- 3dfx must live on --- --- 3dfx must live on --- Deel II --- 3dfx must live on --- Deel III --- 3dfx must live on --- Deel IV [Discussie] 3dfx Forever - Deel 5 [Discussie] 3dfx Forever - Deel 6 Vrijwel alle afbeeldingen in deze startpost zijn thumbnails. Downloadbare bestanden zijn in zip of rar formaat.

De regeltjes

Sinds het vorige deel zijn er een aantal veranderingen doorgevoerd mbt de algemene regels. Ook zijn er wat richtlijnen opgesteld die de algehele leesbaarheid verbeteren. Richtlijnen: 1. Geen onnodig gequote, gebruik liever '@Nickname' om duidelijk te maken tegen wie je het hebt. 2. Zorg dat je niet in herhaling valt door iets te zeggen wat een paar posts eerder al is gezegd. 3. Geen al te grote afbeeldingen. Houdt een maximale breedte van 600 pixels aan en gebruik nog liever thumbnails: code: [URL="url.van.afbeelding"] [IMG=320,240]url.van.thumbnailafbeelding[/IMG] [/URL] Regels: 1. Geen geflame. 2. Geen off-topic gepost. 3. Verkoop/Aankoop van hardware gebeurd in de V&A van t.net

Disclaimer

3dfx bestaat niet meer en zal ook nooit meer terugkomen. Dat is iets wat de mensen in deze thread maar al te goed weten. Wij praten hier vooral over drivers, installatieproblemen, prestatieverbetering, modding en collecties. Dus als je de neiging hebt om een post te maken in de trant van "3dfx is dood!", beuk dan je hoofd net zo lang, zo hard mogelijk tegen de muur, tot de neiging weg is

Fabrikanten

Het voormalige 3dfx hoofdkantoor. Diamond Multimedia Trust 3dfx Asus Powercolor Falcon Northwest Guillemot (MAXi) Creative Labs Dit is enkel een kleine lijst van fabrikanten die producten hebben geleverd gebaseerd op 3dfx componenten. Voor een grotere lijst kun je hier kijken.

Prijslijst

Hier volgt een lijst met richt-prijzen voor de aan en verkoop van 2e hands 3dfx videokaarten. Vierde Generatie Voodoo 5 5500 MAC - € 47,50 Voodoo 5 5500 PCI - € 42,50 Voodoo 5 5500 AGP - € 40,00 Voodoo 4 4500 MAC - € 37,50 Voodoo 4 4500 PCI - € 32,50 Voodoo 4 4500 AGP - € 30,00 Derde Generatie Voodoo 3 3500 TV - € 40,00 Voodoo 3 3000 PCI - € 27,50 Voodoo 3 3000 AGP - € 25,00 Voodoo 3 2000 PCI - € 22,50 Voodoo 3 2000 AGP - € 20,00 Voodoo 3 1000 AGP - € 15,00 Velocity 200 AGP/PCI - € 30,00 Velocity 100 AGP/PCI - € 20,00 Tweede Generatie Voodoo Banshee PCI - € 17,50 Voodoo Banshee AGP - € 15,00 Voodoo 2 12MB - € 12,50 Voodoo 2 8MB - € 10,00 Eerste Generatie Voodoo Rush - € 7,50 Voodoo Graphics - € 5,00 - De prijzen zijn voor de kaarten plus bijbehorende kabels. - MAC versies zijn over het algemeen € 5,00 meer waard dan PCI versies. Meerwaarde prijzen Wordt de kaart gekocht of verkocht met één van de volgende opties, tel dan de prijs van die optie(s) bij de prijs van de kaart op. 1. Handleidingen en CD-ROM's (drivers) - € 2,50 2. Doos (goede staat) - € 5,00 3. Retail conditie (optie 1 + optie 2) - € 10,00 Voodoo 2 combo's: 1. Handleidingen en CD-ROM's (drivers) - € 3,50 (Éénmalig) 2. Doos (goede staat) - € 7,50 (Éénmalig) 3. Retail conditie (optie 1 + optie 2) - € 15,00 (Éénmalig) Voodoo 2 combo opties zijn éénmalig; voor 2 dozen kun je dus € 7,50 vragen (en niet tweemaal € 5,00). Nogmaals, dit zijn enkel richtlijnen die bedoeld zijn om het kopen en verkopen van 3dfx videokaarten te vergemakkelijken.

Videokaarten
Sinds de introductie van hun eerste videokaart tot aan hun faillissement was 3dfx een grote speler in de 3d markt. Hier volgt een overzicht van de videokaarten die in de winkel te koop waren. Specificaties die hier staan zijn zoals opgegeven door 3dfx en kunnen afwijken van wat sommige resellers gebruikten.
Voodoo Graphics
	Release Date: Oktober 1996 Core Info: 50MHz Memory Info: 4MB EDO-DRAM RAMDAC: 110MHz Bus Type: PCI Connectors: VGA Out/VGA In
	De 3dfx Voodoo Graphics ontketende een ware revolutie op grafisch gebied. Niet langer was men gelimiteerd aan de relatief langzame snelheid van 2D chips voor 3D spellen. Hoewel het niet de eerste 3D kaart was, was het wel de kaart die ervoor zorgde dat 3D mainstream werd.
Voodoo Rush
	Release Date: Oktober 1997 Core Info: 50MHz Memory Info: 6MB EDO-DRAM RAMDAC: 180MHz Bus Type: PCI Connectors: VGA Out/TV Out/S-Video(?)
	De Voodoo Rush was 3dfx' eerste poging tot een 2D/3D kaart waarbij beiden door een aparte chip werd gedaan.
Voodoo 2 1000
	Release Date: Maart 1998 Core Info: 90MHz Memory Info: 12MB EDO-DRAM, 90MHz RAMDAC: Bus Type: PCI Connectors: VGA Out/VGA In/SLI Meer Afbeeldingen: SLI
	Na ongeveer anderhalf jaar kwam 3dfx met de Voodoo 2 die wederom, net zoals de Voodoo Graphics, de concurrentie ver achter zich liet. Helemaal wanneer de kaart in SLI mode werd gebruikt. Een hoogwaardig aantal fps op een resolutie van 1024x768 was niet langer een droom maar een (dure) realiteit.
Voodoo Banshee
	Release Date: September 1998 Core Info: 125MHz, 128bit Memory Info: 16MB SDRAM/SGRAM, 125MHz RAMDAC: 250MHz Bus Type: PCI/AGP Connectors: VGA Out Meer Afbeeldingen: Achterkant PCI | Doos Banshee AGP | AGP Voorkant
	De Voodoo Banshee was de eerste kaart van 3dfx waar 2D en 3D op één en dezelfde chip zaten.
Velocity 100
	Release Date: Juli/Augustus 1999 Core Info: Voodoo 500, 143MHz, 128bit Memory Info: 8MB SGRAM, 143MHz RAMDAC: 300MHz Bus Type: AGP Connectors: VGA Out
	De Velocity kaarten werden op 26 Juli 1999 geïntroduceerd en waren gericht op de zakelijke markt. Er werd een geheel zakelijk software pakket bij deze kaarten geleverd bestaande uit PowerPlugs: Transitions II van CrystalGraphics en Organic Art Deluxe 2.0. Bij de Velocity 100 waren dit echter samples. Op de Velocity kaarten is één van de twee TMU's van de Avenger chip softwarematig uitgeschakeld, dit in tegenstelling tot de Voodoo 3 serie.
Velocity 200
	Release Date: Juli/Augustus 1999 Core Info: Voodoo 500, 143MHz, 128bit Memory Info: 16MB SGRAM, 143MHz RAMDAC: 300MHz Bus Type: AGP Connectors: VGA Out
	De Velocity kaarten werden op 26 Juli 1999 geïntroduceerd en waren gericht op de zakelijke markt. Er werd een geheel zakelijk software pakket bij deze kaarten geleverd bestaande uit PowerPlugs: Transitions II van CrystalGraphics en Organic Art Deluxe 2.0. Bij de Velocity 200 waren dit volledige programma's. Op de Velocity kaarten is één van de twee TMU's van de Avenger chip softwarematig uitgeschakeld, dit in tegenstelling tot de Voodoo 3 serie.
Voodoo 3 1000
	Release Date: ? Core Info: Voodoo 500, 125MHz, 128bit Memory Info: 16MB SGRAM, 125MHz RAMDAC: 300MHz Bus Type: AGP Connectors: VGA Out
	Alhoewel de kaart zelf gelijk was aan de Velocity 100 was de V3 1000 geklokt op een lagere 125MHz (ipv 143MHz) en maakte deze wel standaard gebruik van beide TMU's. De Voodoo 3 1000 was een OEM product. Let op! Er zijn verschillende versies van de V3 1000 in de omloop; hier is een overzichtje te vinden (VoodooUsers).
Voodoo 3 2000
	Release Date: ? Core Info: Voodoo 500, 143Mhz, 128bit Memory Info: 16MB SDRAM/SGRAM, 143MHz, 7ns RAMDAC: 350MHz Bus Type: PCI/AGP Connectors: VGA Out Meer Afbeeldingen: Voorkant AGP | Voorkant PCI
	Het basismodel van de Voodoo 3 serie was de V3 2000. De kaart deed z'n werk op 'slechts' 143MHz maar de meeste van deze kunnen zonder problemen naar 166MHz of hoger worden overgeklokt mits er goede koeling aanwezig is.
Voodoo 3 3000
	Release Date: April 1999 Core Info: Voodoo 500, 166MHz, 128bit Memory Info: 16MB SDRAM/SGRAM, 166MHz RAMDAC: 350MHz Bus Type: PCI/AGP Connectors: VGA Out/TV Out Meer Afbeeldingen: Voorkant PCI | Voorkant AGP
	De Voodoo 3 3000 doet zijn werk op 166MHz maar door uitstekende yields in het productieproces kunnen de meeste kaarten makkelijk worden overgeklokt naar zelfs meer dan 200MHz. Goede koeling wordt natuurlijk wel aanbevolen.
Voodoo 3 3500
	Release Date: ? Core Info: 183MHz, 128bit Memory Info: 16MB SDRAM, 183MHz RAMDAC: 350MHz Bus Type: AGP Connectors: VGA Out/TV Out/S-Video
	De Voodoo 3 3500 was een videokaart en tv-kaart in één. Naast de toegevoegde opties van een tv-kaart kreeg de kaart ook een hogere kloksnelheid mee.
Voodoo 4 4500
	Release Date: September 2000 Core: VSA-100, 166MHz, 128bit Memory Info: 32MB SDRAM, 166MHz, 6ns RAMDAC: 350MHz Bus Type: PCI/AGP Connectors: VGA Out Meer Afbeeldingen: Voorkant AGP | Oude MAC Doos | Nieuwe MAC Doos
	De Voodoo 4 4500 was gericht op de onderste regionen van de videokaarten markt. De kaart beschikte over 32MB geheugen en één VSA-100 chip. De MAC versie beschikte daarbij ook nog over een DVI connector.
Voodoo 5 5500
	Release Date: Juni 2000 Core Info: 2x VSA-100, 166MHz, 128bit Memory Info: 64MB SDRAM, 166MHz, 6ns RAMDAC: 350MHz Bus Type: PCI/AGP Connectors: VGA Out Meer Afbeeldingen: Voorkant PCI | Achterkant PCI | Voorkant AGP | Achterkant AGP | Oude MAC Doos | Nieuwe MAC Doos
	De Voodoo 5 5500 was gericht op de bovenste regionen van de videokaarten markt. De kaart beschikte over 64MB Samsung, Hyundai, Toshiba of MT geheugen en had twee VSA-100 chips. De MAC versie beschikte daarbij ook nog over een DVI connector.

TV Kaarten
Naast videokaarten produceerde 3dfx ook tv-kaarten die, zoals we gewend zijn van 3dfx, een zeer goede beeldkwaliteit hadden. In totaal waren er vier verschillende tv-kaarten.
VoodooTV 100
	Release Date: 2000 Chipset Info: Conexant Fusion 878 Video Decoder Bus Type: PCI Connectors: Composite In/Cable In/Audio In/Audio Out
	BESCHRIJVING
VoodooTV 200
	Release Date: 2000 Chipset Info: Conexant Fusion 878a Video Decoder Bus Type: PCI Connectors: Composite In/Cable In/S-Video In/Audio In/Audio Out Meer Afbeeldingen: Voorkant | Achterkant
	BESCHRIJVING
VoodooTV FM
	Release Date: 2000 Chipset Info: Bus Type: PCI Connectors:
	BESCHRIJVING
DesktopTV FM
	Release Date: 1999 Chipset Info: Bus Type: PCI Connectors: S-video/Composite video/Stereo audio inputs/TV-In/FM-In
	BESCHRIJVING

Prototypes & Specials
Naast de standaard videokaarten en tv-kaarten zijn er natuurlijk ook nog de prototypes, speciale kaarten en kaarten waarvan werd afgezien. Hier kun je een overzicht vinden van die kaarten. - Nog even een duidelijkheid, er staan hier ook op 3dfx chips gebaseerde kaarten in van andere bedrijven zoals Powercolor. Het is echter de bedoeling dat deze later hun eigen gedeelte krijgen.
Voodoo Banshee
	Core Info: 100MHz, 128bit* Memory Info: 16MB SDRAM/SGRAM, 100MHz, 10ns* RAMDAC: 250MHz* Bus Type: AGP Connectors: VGA Out/TV Out/S-Video/Stereo Meer Afbeeldingen: Voorkant | Achterkant
	*Hoewel het niet zeker is, zijn de specificaties waarschijnlijk hetzelfde als die van de normale Banshee.

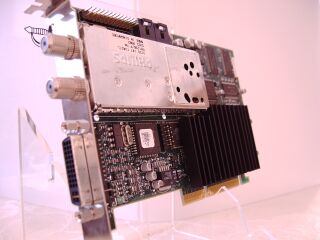

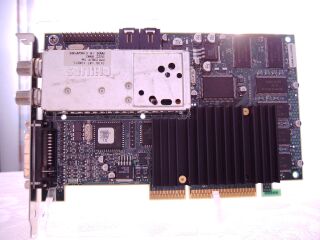

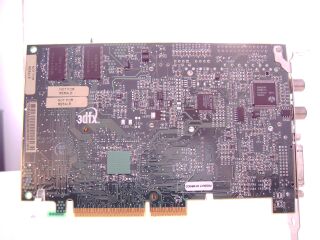

Voodoo 3 3500
	Core Info: 200MHz, 128bit Memory Info: 16MB SDRAM, 200MHz RAMDAC: 350MHz Bus Type: AGP Connectors: VGA Out/TV Out/DVI Out
	Hier is een interessante kaart, een Voodoo 3 3500 zonder S-Video maar met DVI!
Voodoo 3 4000
	Bus Type: AGP 4x
	Met de aankondiging van de Voodoo 3 serie deden vele geruchten de ronde. Een van die geruchten was deze kaart; de Voodoo 3 4000. De kaart zou ondersteuning hebben voor AGP 4x maar helaas had 3dfx zo'n kaart niet in de planning en is er dus ook nooit zo'n kaart gemaakt. De reden waarom de kaart hier genoemd wordt is omdat er toch op veel sites wat te vinden is met betrekking tot deze kaart.
Voodoo 4 4000
	Core Info: VSA-100, 166MHz, 128bit Memory Info: 16MB SGRAM, 166MHz RAMDAC: 350MHz Bus Type: AGP/PCI Connectors: VGA Out
	Deze kaart was bedoeld als budget kaart en zou over 16MB geheugen beschikken in plaats van de 32MB die de V4 4500 heeft. Deze kaart is echter nooit in de winkel te koop geweest.
Voodoo 4-2 4200 PCI 16MB
	Core Info: VSA-101 Memory Info: 16MB DDR-SDRAM RAMDAC: Bus Type: PCI Connectors: VGA Out/DVI Out Meer Afbeeldingen: Achterkant
	Recentelijk werd deze kaart op eBay verkocht. Het gaat hier kennelijk om een Voodoo 4-2 4200 maar dan met slechts 16MB geheugen. Verdere details zijn onbekend.
Voodoo 4-2 4200 PCI
	Core Info: VSA-101, 143MHz Memory Info: 32MB DDR-SDRAM RAMDAC: Bus Type: PCI Connectors: VGA Out/DVI Out Meer Afbeeldingen: Voorkant | Achterkant | VSA-101
	Deze kaart is een engeneering sample van wat waarschijnlijk de opvolger van de V4 4500 zou worden. Deze kaart beschikt over de nieuwere VSA-101 core, die DDR-SDRAM geheugen ondersteunt, en over een DVI aansluiting voor LCD schermen.
Voodoo 4 4500
	Core Info: VSA-100, 166MHz, 128bit Memory Info: 32MB SDRAM, 166MHz, 6ns RAMDAC: 350MHz Bus Type: PCI Connectors: VGA Out/DVI Out
	DVI op een Voodoo 4 4500 is niet zo vreemd. Ware het niet dat dit een PC versie is en geen MAC versie!
Voodoo 4 4500
	Core Info: VSA-100, 166MHz, 128bit Memory Info: 32MB SDRAM, 166MHz, 6ns RAMDAC: 350Mhz Bus Type: AGP Connectors: VGA Out/DVI Out/TV-Out Meer Afbeeldingen: Zijkant | Cooler
	DVI op een Voodoo 4 4500 is niet zo vreemd, maar een TV-out des te meer.
Voodoo 4 4500
	Core Info: VSA-100, 166MHz, 128bit Memory Info: 32MB SDRAM, 166MHz, 6ns RAMDAC: 350MHz Bus Type: AGP Connectors: VGA Out/TV-Out/Composite TV-Out
	BESCHRIJVING
Voodoo 4-2 4800 PCI
	Core Info: VSA-101, 143MHz Memory Info: 32MB DDR-SDRAM RAMDAC: Bus Type: PCI Connectors: VGA Out/DVI Out/TV-Out Meer Afbeeldingen: Zijkant
	Net zoals de V4 4200 kaart is ook deze kaart een engineering sample van wat waarschijnlijk de opvolger van de V4 4500 zou worden. Deze kaart beschikt over de nieuwere VSA-101 core, die DDR-SDRAM geheugen ondersteunt, over een TV-Out aansluiting en over een DVI aansluiting. Meer afbeeldingen: Close-Up | BIOS
Voodoo 4-2 4800 AGP
	Core Info: VSA-101, 143MHz Memory Info: 32MB DDR-SDRAM RAMDAC: Bus Type: AGP Connectors: VGA Out/TV Out
	Net zoals de PCI variant is ook deze AGP variant een engineering sample van wat waarschijnlijk de opvolger van de V4 4500 zou worden. Deze kaart beschikt over de nieuwere VSA-101 core, die DDR-SDRAM geheugen ondersteunt, en over een TV-Out aansluiting.
Voodoo 5 5000
	Core Info: 2x VSA-100, 166MHz, 128bit Memory Info: 32MB SGRAM, 166MHz, 6ns RAMDAC: 350MHz Bus Type: PCI/AGP Connectors: VGA Out Meer Afbeeldingen: PCI Voorkant | PCI Achterkant | AGP Voorkant | AGP Achterkant
	Deze kaart was bedoeld als budget kaart en zou beschikken over 32MB geheugen in plaats van de 64MB die de V5 5500 heeft. Deze kaart is echter nooit in de winkel te koop geweest.
Voodoo 5 5500
	Core Info: 2x VSA-100, 166MHz, 128bit Memory Info: 64MB SDRAM, 166MHz, 6ns RAMDAC: 350MHz Bus Type: AGP Connectors: VGA Out/DVI Out Meer Afbeeldingen: Zijkant
	BESCHRIJVING
Voodoo 5 6000
	Core Info: 4x VSA-100, 143MHz/166MHz/183MHz, 128bit Memory Info: 128MB SDRAM, 143MHz/166MHz/183MHz RAMDAC: 350MHz Bus Type: AGP Connectors: VGA Out Meer Afbeeldingen: Voorkant | Achterkant
	Van de Voodoo 5 6000 zijn er vier revisies gemaakt waarvan de revisie 4 kaarten met modelnummer 3700 de laatsten zijn. Doordat de Voodoo 5 6000 een viertal VSA-100 chips gebruikt is een externe powersupply benodigd.
Spectre 1000, 2000, 3000
	Core Info: Spectre 1000: Rampage Spectre 2000: Rampage + Sage Spectre 3000: 2x Rampage + Sage
	De Spectre serie zou oorspronkelijk de opvolger worden van de Voodoo 2, maar zoals we allemaal weten gebeurde dit niet. Er bestaan hedendaags twee Spectre 1000 kaarten, een niet werkende kaart en een half werkende kaart. Bij de half werkende kaart zijn de RGB kanalen omgekeerd. Bij dit prototype werd dat verholpen door middel van een "dongle" wat de kanalen weer omkeerde/terugkeerde. Dit zou een Spectre 3000 zijn maar de afbeelding is nep. Een combinatie van een Voodoo 3 en Voodoo 5.

AGP
	Een Voodoo kaart met een AGP aansluiting is een 3.3V based graphicscard. Dit wil zeggen dat deze kaart alleen past in een universeel AGP slot (2x/4x) en niet in een 4x only slot. Let hier dus op!

NitroX infinity wijzigde dit bericht 07-10-2004 16:22 (14%)

3dfx Avatars

Voor de mensen die graag een 3dfx avatar willen hebben is er keuze genoeg. Meer avatars kun je hier vinden.

Een Voodoo 2 SLI Kabel Maken
Dit is een korte samenvatting over hoe je een SLI kabel kunt maken voor je Voodoo 2's. Wij zijn niet verantwoordelijk voor enige schade aan je kaart(en) door het volgen van deze samenvatting. Jij doet het, dus ben ook jij verantwoordelijk voor enige schade.
Benodigdheden
Om een SLI kabel te maken ben je het volgende nodig: 34 Aderige Floppy Kabel Zit in vrijwel elke computer. Stanleymes Of een ander mes met een kleine scherpe punt.
Stap 1
ADVIES : Er kunnen vele dingen fout gaan dus kun je het beste eerst op oudere kabels oefenen totdat je het onder de knie hebt.
	Aan de zijkanten van de connector zitten lipjes, plaats de punt van het mesje tussen de lipjes en de connector zelf. (Zie afbeelding) Beweeg het mesje zodanig dat de lipjes van de connector af bewegen en loskomen. Wees voorzichtig aangezien de lipjes snel kapot kunnen gaan. Als de lipjes eenmaal los zijn kun je de connector zo van de kabel halen.
Stap 2
	Er moet beslist worden hoe lang de kabel gaat worden. We gaan er in deze samenvatting van uit dat de Voodoo 2's in twee aangrenzende PCI sloten worden geplaatst, dus mag de kabel kort zijn. In de afbeelding hiernaast wordt door middel van de rode lijnen aangegeven waar je moet snijden. Als het goed is heb je nu de middelste vier kabels losgesneden. Wees voorzichtig en snij niet in de aders van de kabel!
Stap 3
	Draai de middelste vier kabels 180 graden om. Zorg dat de draai in de kabel zelf niet al te groot wordt aangezien we een korte kabel willen. Plaats nu de losgemaakte connector uit stap 1 weer op de kabel. Plaats hem net zoals de andere connector; de uitsparingen moeten aan dezelfde kant zitten. Er zitten ook kleine inhammen aan deze kant van de connector, mocht je een connector zonder uitsparingen hebben. Natuurlijk moet je wel overbodige resten van de kabel afsnijden. Als het goed is moet je nu een werkende SLI kabel hebben!

Voodoo 4/5 Heatsink Modding

Dit is een korte samenvatting over hoe je de oude heatsinks van de kaart krijgt en de nieuwe erop zet. Wij zijn niet verantwoordelijk voor enige schade aan je kaart door het volgen van deze samenvatting. Jij doet het, dus ben ook jij verantwoordelijk voor enige schade. Hoewel deze samenvatting is geschreven voor de Voodoo 4/5 zijn de meeste dingen hier ook toepasbaar op alle andere Voodoo's.

Benodigdheden

Om nieuwe heatsinks op je Voodoo 4/5 te plaatsen ben je het volgende nodig: Een platte schroevendraaier Een ster-schroevendraaier Om de fans van de heatsinks af te schroeven. Een klein stevig plaatje Een oude creditcard/bankpas of een klein metalen plaatje. Nieuwe heatsinks Thermal Adhesive of Thermal Grease Stanleymesje Of een ander scherp mesje. Nagellak-verwijderaar Of wasbenzine of alcohol (nee, niet bier!)

Stap 1

Deze stap is optioneel; Voodoo_man heeft het wel gedaan maar NitroX_infinity heeft het niet gedaan. Haal de fans eerst van de kaart! Leg de kaart in een antistatisch zakje voor ongeveer 10 minuten in de vriezer en haal hem er daarna uit. haal de kaart uit de zak en controleer op condens. Zit er condens op dan kun je dit "voorzichtig" verwijderen met een wattenstaafje, zakdoekje of door te blazen.

Stap 2

Pak een platte schroevendraaier en een klein plat object. Dit kan een (oud) bankpasje zijn of een klein metalen plaatje (van een floppy bijvoorbeeld). Leg het object tussen het PCB en de heatsink van de kaart en plaats de schroevendraaier daar tussen. Draai de schroevendraaier om z'n eigen as zodat de heatsink en de kaart uit elkaar worden gedrukt. Doe dit aan alle vier de kanten voor betere bescherming (van zowel de chip als de kaart). Het PCB kan een beetje kraken maar zolang dit niet een lawaaiërig gekraak wordt is er niets aan de hand

Stap 3

De epoxy die is achtergebleven op de chips kan voor het grootste gedeelte verwijderd worden met een scherp mesje (scalpel-mesje of stanley-mes). Om kleine restjes te verwijderen kun je wasbenzine of alchohol gebruiken. Maar omdat de meeste mensen dat niet in huis hebben is Nagellak Verwijderaar ook toereikend. Maak een doek vochtig met de vloeistof naar keuze en wrijf ermee over de epoxy resten tot ze weg zijn.

Stap 4

Nu kun je thermal adhesive gebruiken om de nieuwe heatsinks vast te zetten op de chips. Maar, als je als nieuwe heatsinks de Zalman NB32-J of NB47-J gebruikt kun je ook de pushpins gebruiken! Ja dat werkt, er zitten immers gaten in het PCB van de V4/5. In dat geval kun je beter gebruik maken van thermal grease. Links naar Voodoo mods: [MOD] Voodoo5 5500 cooler mod :D + pics [MOD] Voodoo5 5500 cooler mod :D : Fase2 + pics [HSM] Voodoo 5 5500 HeatSink Mod

Velocity's 2de TMU Aanzetten

Dit is een korte tutorial over hoe je de tweede TMU van de Velocity kaarten aanzet. Als je niet weet hoe de Windows registry editor werkt kun je dit beter niet doen. De schrijver van deze tutorial is niet verantwoordelijk voor enige opgelopen schade door het volgen van deze tutorial! Open regedit (start > uitvoeren > regedit.exe) en ga naar: - Win9.x: HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Class\Display\0000\Glide Let op! Het kan zijn dat 0000 een ander nummer heeft (0001, 0002, etc.). - WinXP: HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\3dfxvs Let op! Dit is waarschijnlijk niet het volledige pad voor WinXP maar als het goed is moet het ergens op deze locatie staan. Voeg nu de volgende string toe: FX_GLIDE_NUM_TMU En geef deze een waarde van 2. Als het goed is zou je Velocity kaart nu gebruik moeten maken van beide TMU's.

3dfx Terminologie

Avenger Avenger was de codenaam van de grafische chip op de Voodoo 3 kaarten. Daytona Daytona zou de opvolger van Napalm (VSA-100) worden, de echte naam van deze chip was VSA-101. Echter, voordat deze core kon worden gereleased was 3dfx al "out of business". Fear Fear was de codenaam voor de geplande opvolger van Rampage. Mojo Mojo was de codenaam voor de geplande opvolger van Fear. Napalm Napalm was de codenaam voor de VSA-100 chip op de Voodoo 4 en 5 kaarten. Rampage Rampage was de grafische chip die zich op Spectre zou bevinden, de echte naam van de chip was VSA-200. Rampage was de geplande opvolger van Napalm (VSA-100) Sage Sage was een hardware T&L chip die een volwaardige GPU/VPU van de Spectre 2000 en 3000 zou hebben gemaakt. Spectre Spectre zou de opvolger van de Voodoo 2 worden maar werd continue uitgesteld, iets wat voor een deel heeft bijgedragen aan de ondergang van 3dfx. TMU Texture Mapping Unit... meer info volgt. Universeel/Universal AGP slot Een AGP slot waarin zowel AGP 2x als AGP 4x kaarten passen. VSA VSA staat voor Voodoo Scalable Architecture

Voodoo Technologie

FSAA Er zijn twee soorten antialiasing, de spatial en temporal versies. De spatial categorie is weer onder te verdelen in Full-Scene antialiasing (ook wel Supersampling) en Polygon filtering (ook wel Edge antialiasing). Full-Scene antialiasing is momenteel verreweg het populairste dankzij zijn eenvoud. Elke pixel wordt opgedeeld in kleinere pixels (een hogere resolutie dus eigenlijk). De gemiddelde kleur van deze kleinere pixels wordt de kleur van de nieuwe pixel. 2x FSAA betekent dat elke pixel opgedeeld wordt in 2x2 pixels, dus vier in totaal. Dit betekent dan ook dat dit de fill rate met factor 4 verlaagd. Bij 4xFSAA is deze factor 16. Dit betekent ook in dat de buitenste van deze 16 pixels minder zwaar in de kleur vermengd moeten worden dan de binnenste. T-Buffer De T-buffer is uitgevonden door 3dfx. Elk frame wordt eerst opgeslagen op de achterste frame buffer, en zodra het voorste buffer naar het scherm gestuurd is wordt deze omgeslagen naar de voorste buffer. Bij T-buffer bevat de achterste buffer meerdere frames. Op deze manier kunnen er allerlei effecten gecreëerd worden. Denk daarbij aan motion blur (frames die in elkaar overlopen) en het wazig maken van de achtergrond. Denk daarbij aan fotos waarop een bepaald persoon scherp in beeld is, maar de achtergrond wazig. SLI Scan Line Interleave was een technologie, door 3dfx ontwikkeld, om meerdere graphics chips samen te kunnen laten werken. Dit kon met meerdere videokaarten of met meerdere chips op één kaart .

Links

GoT Links

Omdat er gewoonweg veels te veel topics op GoT zijn die over 3dfx gerelateerde dingen gaan zijn hier een paar links naar de GoT search met sleutelwoorden. 3dfx Voodoo Rush Banshee Napalm Rampage Spectre

T.net Links

Omdat er gewoonweg veels te veel items op T.net zijn die over 3dfx gerelateerde dingen gaan zijn hier een paar links naar de T.net search met sleutelwoorden. Nieuws: 3dfx Voodoo Rush Banshee Napalm Rampage Spectre Mojo Fear Meuktracker: 3dfx Voodoo Vraag & Aanbod: 3dfx Voodoo Reviews: 3dfx Voodoo

Externe Links

Links naar fansites en andere 3dfx gerelateerde sites. 3dfx World 3dfxzone.it Voodoo.dk VoodooAlert.de VoodooFiles Voodoo Shack VoodooUsers Voodoo 5 6000 Resource Group FTP Met Veel Artikelen Edskes' stuff on ThaKiller's FTP server: ftp://213.10.80.171/3dfxDivers/ - Vanalles en nog wat ftp://213.10.80.171/3dfxDocs/ - Documenten (van 3dfx zelf) ftp://213.10.80.171/3dfxDocZips/ - Andere documenten in zip formaat ftp://213.10.80.171/3dfxMovies/ - Filmpjes, spots en animaties ftp://213.10.80.171/3dfxPictures/ - Afbeeldingencollectie FalconFly 3dfx Archive Rashly Productions Stanto's Voodoo BIOS' site x-3dfx x3dfxgamers.de Nigel's 3dfx Gallery 3dfx4ever.tk Forum No-X-Files

Credits

Deze post kwam tot stand in samenwerking met: NitroX infinity, Vinnie, Voodoo_man, Edskes, Obi-Wan Kenobi, Mojo, qrazi, Pollewob, dion_B en Deorgere

NitroX infinity wijzigde dit bericht 04-08-2004 15:53 (48%)

Op ThaKiller's FTP server () staan nu de volgende 3dfx directory's:
ftp://213.10.80.171/3dfxDivers/ - Vanalles en nog wat
ftp://213.10.80.171/3dfxDocs/ - Documenten (van 3dfx zelf)
ftp://213.10.80.171/3dfxDocZips/ - Andere documenten in zip formaat
ftp://213.10.80.171/3dfxMovies/ - Filmpjes, spots en animaties
ftp://213.10.80.171/3dfxPictures/ - Afbeeldingencollectie
Zojuist de collectie afbeeldingen bijgewerkt met de nieuwe 3dfx Rampage afbeeldingen.

Ik heb de ingescande artikels op de FTP gezet :
ftp://213.10.80.171/Ingescande-3dfx-Artikels/

Een goede review van Computer Totaal over Voodoo II's (uit Nov-1998)
Een hele lading artikels van PC Action (1997 en en met Dec-2000)
Een kleine round-up van videokaarten met o.a. Diamond Monster 3D, PC Gameplay Mei 1997
Een "Voodoo 3 reclame" uit de PC Zone Benelux + een verhaal over 3dfx.
Uit een andere PC Zone Benelux heb ik een review over 2 Voodoo II's ingescand, de kaarten van Creative & Diamond. Verder stond in dat blad ook een Orchid Righteous 3D II reclame.

Het hele pakket weegt ongv. 20 MB, en bestaat uit 66 Jpeg's die 1024 bij 768 pixels groot zijn. Als je een artikel in paint opent is het goed leesbaar

Vet goed dat je het hebt ingescand.
Alleen jammer dat ik nergens een Voodoo 5 te koop zie staan

quote:

boerenlater schreef op 12 juli 2004 @ 17:00:
Vet goed dat je het hebt ingescand.
Alleen jammer dat ik nergens een Voodoo 5 te koop zie staan

Te koop in die artikels , ik kan wel eens kijken of ik prijslijsten zie staan. Dan noteer ik de datum + prijs wel ff.

quote:

AMD-FreaK schreef op 12 juli 2004 @ 17:02:
[...]


Te koop in die artikels , ik kan wel eens kijken of ik prijslijsten zie staan. Dan noteer ik de datum + prijs wel ff.

Niet in die artikels duh
Ik bedoel op internet enzo.
Ik moet en zal zo'n 5500 hebben.

De prijs staat op 40 euro voor zo'n Voodoo 5 5500 AGP (zie startpost)
Ik zou zeggen, houd marktplaats & eBay in de gaten

Voor de liefhebbers heb ik enkele prijzen genoteerd van sommige 3dfx kaarten.
Februari 1999
Creative Voodoo2 12MB DM 249,-
Wicked3D Voodoo2 ?MB DM 299,-
Maxi Gamer3D 2 ?MB DM 249,-

Juni 1999
3dfx Voodoo3 3000 DM 399,-

September 1999
3dfx Voodoo3 2000 DM 239,-
3dfx Voodoo3 3000 DM 349,-

December 1999
3dfx Voodoo3 2000 DM 229,-
3dfx Voodoo3 3000 DM 329,-
3dfx Voodoo3 3500 TV DM 569,-

April 2000
3dfx Voodoo3 2000 DM 229,-
3dfx Voodoo3 3000 PCI DM 329,-
3dfx Voodoo3 3000 AGP DM 299,-
3dfx Voodoo3 3500 TV DM 470.-

September 2000
3dfx Voodoo3 2000 DM 210,-
3dfx Voodoo3 3000 PCI DM 300,-
3dfx Voodoo3 3000 AGP DM 300,-
3dfx Voodoo3 3500 TV DM 450,-
3dfx Voodoo5 5500 AGP DM 750,-

December 2000
3dfx Voodoo4 4500 DM 399,-
3dfx Voodoo5 5500 AGP DM 750,-

Thandor wijzigde dit bericht 15-07-2004 23:09 (82%)

Die artikels zijn erg cool moet ik zeggen! Ik ben ze nu met veel plezier aan het doorbladeren .

Als ik een Voodoo 5 te koop zie, laat ik het weten

offtopic:
Ik kan het niet laten, maar het blijft een gewelde startpost

Lees ajb de openingspost nog even door

en heb nog een 3dfx t-shirt ( gewonnen met prijsvraag )

Pollewob wijzigde dit bericht 12-07-2004 22:55 (48%)

@Deurmat : Een 3dfx t-shirt , gaaf. Kun je foto maken

Offtopic --> een 3dfx-deurmat ....zoiets moet ik, als ik een eigen huis heb, voor de deur hebben liggen

Thandor wijzigde dit bericht 12-07-2004 18:01 (49%)

quote:

AMD-FreaK schreef op 12 juli 2004 @ 18:00:
@Deurmat : Een 3dfx t-shirt , gaaf. Kun je foto maken

Offtopic --> een 3dfx-deurmat ....zoiets moet ik, als ik een eigen huis heb, voor de deur hebben liggen

Neh die deurmat zou ik ergens mooi neerleggen waar hij lang meegaat, voor de deur gaat hij zo kapot en dat zou zonde zijn

@Gaming247 --> Volkomen gelijk in , inlijsten dat ding
Heeft iemand hier trouwens een lijst met allerlei 3dfx gadgets Zoals flaggen, 3dfx HammerHead, stickers etc.

Enkele posts verwijderd/aangepast. Lees ajb de openingspost even goed door en dan vooral dit stuk:

- Ga niet posten hoe goed de startpost wel niet is, dat weten we nou wel.
- Ga niet posten dat er op eBay ofzo, weer een 3dfx kaart te koop is.
- De aan en verkoop van kaarten gebeurd niet in dit topic!
- Ga geen afbeeldingen van je kaart posten als dit een standaard kaart is.
- Casemods post je in het bijbehorende forum, hier dus niet.
- Opmerkingen en/of verbeteringen m.b.t. de startpost email je naar de topicstarter.
- Geen screenshots van games die WEL goed werken op je Voodoo.
- Ga niet posten dat je eindelijk een retail Voodoo hebt.
- Ga niet posten dat je 'vroeger' een Voodoo had.

We willen dit topic allemaal leuk houden, probeer daarop te letten. Bedankt

quote:

boerenlater schreef op 12 juli 2004 @ 17:00:
Vet goed dat je het hebt ingescand.
Alleen jammer dat ik nergens een Voodoo 5 te koop zie staan

oops vorige post niet gelezen..

Gaat lekker, alweer deel7 Op mijn voodoo2 bak draait alles trouwens perfect!

http://members.lycos.nl/izuqxs/index_sli.htm

De games van 1997-1999 draaien alemaal zonder 1 schokje, kheb al voor veel spellen patches gevonden voor 3dfx support enzo, echt leuk om alles te kunnen spelen van toen

Met mijn windowsxp kan het helaas alemaal niet..

Deorgere wijzigde dit bericht 12-07-2004 23:29 (4%)

Driver updates / 3dfx Voodoo 3/4/5 alpha 9 (SFFT)

quote:

Op 3dfxzone.it zijn nieuwe drivers te vinden voor de 3dfx Voodoo-kaarten uit de 3-, 4- en 5-serie. Het gaat om alphaversie 9 en is beschikbaar voor Voodoo 3 en Voodoo 4/5. De stuurprogramma's zijn afkomstig van SuperFurryFurryThing en werken alleen op Windows 2000- en Windows XP-systemen. Volgens de ontwikkelaar heeft deze release geen last meer van de bug die in alpha 8 verantwoordelijk was voor memory leaks. Meer informatie over deze driver kan je vinden in dit topic op het forum van 3dfxzone.it. Op Gathering of Tweakers is meer data te vinden over de 3dfx-videokaarten, hiervoor kan je terecht in het zevende deel van '3dfx Forever'.

Nieuwe Drivers : meuktracker: 3dfx Voodoo 3/4/5 alpha 9 (SFFT)

p.s. Ik will alle Voodoo II kopers er even aan herinneren om 3dfx4ever.tk voor nieuws te bekijken.

Thandor wijzigde dit bericht 14-07-2004 00:51 (8%)

En inmiddels mag ik mijzelf de gelukkige eigenaar noemen van de volgende kaart:



Het betrefd een wat minder vaak voorkomende 3dfx kaart. Namelijk een Voodoo Rush 8 MB kaart. Je hebt 4 extra geheugenslots, waar extra geheugen in geplaatst kan worden. Ik zal er binnenkort eens wat mee gaan testen hier en daar. Wat het kaartje allemaal kan.

Wat ook vreemd is, dat er een MX 2d chipje opzit. Die had ik nog niet eerder gezien. Een ander frappant detail is dat de kaart een kleine centimeter langer is dan een Voodoo 5 5500 AGP.

Kortom; ik ben ontzettend blij met dit kaartje

Idd een rare Rush, normaal zou die 2D door een Alliance chipje geregeld moeten worden...

Wat zijn de gegevens van de kaart (merk? modelnr?) - het is iig niet de standaard Rush layout van de 2MB kaarten. Ben vooral beniuwd welk deel van de kaart de extra 2MB heeft- normaal heeft de Alliance 2MB en de Voodoo de 4MB, hier lijkt het erop dat de MX 4MB heeft (wat ook voor de hand liggend is, zo kan 1024x768x32b gehaald worden in 2D ipv de 1024x768x16b/800x600x24b standaard voor een 6MB Rush), maar zeker is dat niet te zeggen op zo'n pic.

jeetje, 7de topic alweer. ben een tijdje weggeweest omdat ik mijn voodoo5 vervangen heb voor een 9800se@pro, maar ben nu met een tweede bak bezig. op het moment nog een p2-233 met 32mb, maar als het meezit strax 450mhz met 192mb... en ik stop daar natuurlijk die voodoo5 van mij in...

zag laatst in de meuktracker nieuwe voodoo drivers, evolution genaamd..... kennelijk is er toch nog wel wat gebeurd in die paar maanden dta ik weggeweest ben....

quote:

Mojo schreef op 14 juli 2004 @ 13:19:
En inmiddels mag ik mijzelf de gelukkige eigenaar noemen van de volgende kaart:

[afbeelding]

Het betrefd een wat minder vaak voorkomende 3dfx kaart. Namelijk een Voodoo Rush 8 MB kaart. Je hebt 4 extra geheugenslots, waar extra geheugen in geplaatst kan worden. Ik zal er binnenkort eens wat mee gaan testen hier en daar. Wat het kaartje allemaal kan.

Wat ook vreemd is, dat er een MX 2d chipje opzit. Die had ik nog niet eerder gezien. Een ander frappant detail is dat de kaart een kleine centimeter langer is dan een Voodoo 5 5500 AGP.

Kortom; ik ben ontzettend blij met dit kaartje

Zo dan! Goed man, echt leuk dat jij nu ook een vreemde vogel hebt. trouwens ben ik nog niemand tegen gekomen die mijn aparte 3dfx VoodooMAC 4500 PCI + DVI Pink Boxed Edition heeft , gelukkig maakt die doos hem nog speciaal.

maar de MAC5500 PCI + DVI ben ik nog nergens tegen gekomen, dat wordt dus nog meer zoeken, wat ik wel merk is dat het aantal verschillende types 3dfx Voodoo's dit jaar wel een stuk minder is geworden, ik zie nu meer Voodoo1, 2 en3 en amper een Voodoo4 of 5. de Voodoo1 en 2 komen nog het meeste voor, dus de mensen die nog Voodoo4 en 5 nu hebben, ik zou zeggen wees er maar zuinig op vooral de PCI kaarten zijn amper te vinden en natuurlijk onze trouwe Voodoo5 6000 bezitter, dat zijn allemaal dingen van ja dat zie je niet veel meer.

de Voodoo5 6000 kwam de laatste tijd op ebay ook veel voor, maar die dingen blijven een appart geval.

de kaarten die ik nog graag zou willen hebben zijn deze:

3dfx VoodooMAC 5500 PCI + DVI Retail.

3dfx Velocity 200 AGP

en ja dit blijven de uitzonderingen natuurlijk, ik mag er toch wel over dromen neem ik aan ?

3dfx Voodoo5 5000 AGP. [Me Favo Voodoo]

3dfx Voodoo5 5000 PCI.

3dfx Voodoo5 6000 AGP Rev 1500 A2 [Intel Revison 4x 1 model, me favo 6000]

3dfx Voodoo5 6000 AGP Rev 2600 A1

hehe de Voodoo5 5000's en 6000's zijn wel het moeilijkste te vinden, maar goed eerst die MAC5500 PCI en die Velocity 200 AGP dan kijk ik wel verder.

Het gaat mij er om om zoveel mogelijk verschillende types te sparen, niet 66 Voodoo2 8 & 12MB van verschillende merken want dan is het type nog steeds het zelfde , het blijven Voodoo2's. het aantal Voodoo2's wat ik heb is ook maar 7.

1x Diamond 8MB
2x Diamond 8MB in SLI,
1x Diamond 12MB
2x Skywell 12MB in SLI

1x Creative 8MB Ratail.

die laatste heb ik zomaar gekregen, dat was niet de bedoeling, maar goed het gaat mij meer om die eerste 6
dat zijn de 4 originele 3Dfx mogelijkheden van de Voodoo2.

dat was een voorbeeld van de verschillende types van de Voodoo2's.
en dat geldt ook vood de Voodoo3 lijn en alle andere en dit geeft mij de echte kick om 3Dfx/3dfx Voodoo's te gaan sparen.

Gold Leader wijzigde dit bericht 14-07-2004 15:36 (24%)

Klopt het dat een Voodoo 3 GPU ook de mogelijkheid had om in SLI te werken Alleen dat dat nooit gebeurd is i.v.m. kosten o.i.d.?

Naar mijn weten hebben alleen de Voodoo Graphics chips, de Voodoo II chips en de Voodoo 4/5 chips SLI mogelijkheden. Van de Voodoo 3 weet ik het 90% zeker dat deze geen SLI mogelijkheden heeft.

Trouwens, Voodoo kaarten hebben geen GPU's aangezien ze geen HW T&L ondersteunen. Het zijn en blijven gewoon chips

quote:

Obi-Wan Kenobi schreef op 14 juli 2004 @ 15:24:
trouwens ben ik nog niemand tegen gekomen die mijn aparte 3dfx VoodooMAC 4500 PCI + DVI Pink Boxed Edition heeft , gelukkig maakt die doos hem nog speciaal.

Heb jij grote en goede afbeeldingen van die doos en kaart? In de 3dfx Pictures Collection is namelijk maar een mini-plaatje van de doos aanwezig en geen plaatje van de kaart.

En de Voodoo3 heeft totaal geen SLI mogelijkheden (ook niet gehad), toen was kloksnelheid van core en geheugen het variabele.

quote:

Edskes schreef op 14 juli 2004 @ 20:01:
[...]
Heb jij grote en goede afbeeldingen van die doos en kaart? In de 3dfx Pictures Collection is namelijk maar een mini-plaatje van de doos aanwezig en geen plaatje van de kaart.

En de Voodoo3 heeft totaal geen SLI mogelijkheden (ook niet gehad), toen was kloksnelheid van core en geheugen het variabele.

Komt goed hoor Edskes, als ik morgen thuis kom van me werk, maak ik gelijk vier 5 mega pixel foto's van die 3dfx VoodooMAC 4500 PCI doos en ook met wat er in zit

Op de achterkant van de doos is er een plaatje van de meer bekende Voodoo4-2 4800 PCI 32MB + TV-Out & DVI te zien , dus ik denk dat de 4-2 4800 PCI voor MAC was bedoeld.

De pics stuur ik wel naar je E-Mail adres als dat kan, want met uploaden ben ik geen ster in, mag de rest ook best wel weten

<sub>P.S.

Het is een Rev 3700 A , das voor de andere mensen die graag de Rev PCB nummer willen weten Hij is dus van week 37 van het jaar 2000. en de PCI was nog een vroege revisie , aangezien dat er niet veel geproduceerd zijn.</sub>

Gold Leader wijzigde dit bericht 15-07-2004 00:09 (38%)

quote:

AMD-FreaK schreef op 14 juli 2004 @ 15:49:
Klopt het dat een Voodoo 3 GPU ook de mogelijkheid had om in SLI te werken Alleen dat dat nooit gebeurd is i.v.m. kosten o.i.d.?

Iirc heeft het nooit de mogelijkheid gehad om extern in SLI te werken omdat het intern eigenlijk al een opgeklokte V2 SLI in een enkele chip was.
