Gording opvangen ivm plaatsen dakraam

Pagina: 1
Acties:

Vraag


Acties:
  • 0 Henk 'm!

  • -Junkiexp-
  • Registratie: Juni 2011
  • Laatst online: 04-05 20:44
Wij zijn de zolder aan het renoveren, huis 4 jaar geleden gekocht en verder nog niets mee gedaan, het is de bedoeling dat dit de master bedroom wordt.
Aan de zuidkant van het huis het Velux dakraam laten weghalen zodat daar mooi 12 zonnepanelen konden laten leggen.
Dit is de noordkant van het huis, omdat we toch graag natuurlijk licht willen hebben gaan we een velux dakraam plaatsen van 134x98.
Echter waar we deze graag willen hebben komt het niet uit met de pannen dus moet de gording weg.

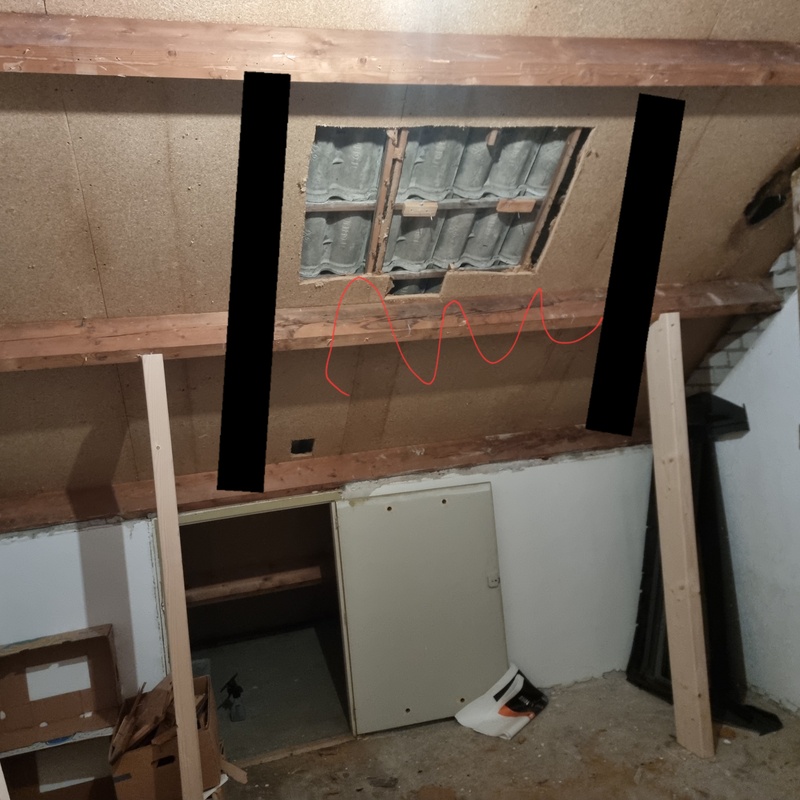

Zoals te zien is op de foto heb ik gordingen reeds ondersteund met 2 balken met enige voorspanning.

Plan is om de gording door te zagen en dan 2 verticale balken te plaatsen tussen de gording er boven en onder, de zwarte lijnen op de tekening.
Deze zet ik vast met raveeldragers op de balken, en de reststukken gording zet ik dan door en door met lange schroeven vast op verticale balken.
Daarna de ondersteuning weer weg halen.

Balkmaat is 70x170mm
Overspanning gording circa 3650mm

Ik ben zelf werkzaam als installateur dus ben redelijk handig dus ik zie het wel zitten om te doen, maar zou graag willen weten of ik nog iets over het hoofd zie?

Daarnaast de vraag, het gemetselde knieschot zit hier tegen de gordingbalk aan en zouden we graag weg willen hebben, het lijkt mij niet dat dit dragend is?
Aan de andere kant van de zolder zit het knieschot lager en niet tegen een balk aan.
Daken zijn identiek qua helling en lengte.

Bij voorbaat dank voor de adviezen

Afbeeldingslocatie: https://tweakers.net/i/xxcfDGPy9xgosZBXCEIz1QOMdAM=/800x/filters:strip_icc():strip_exif()/f/image/LWH47Gj1msrgOJuABfCdnXnG.jpg?f=fotoalbum_large

3840 Wp pal op zuid zonder schaduw, Zuid-Holland zuid - Panasonic WH-MDC07J3E5 monoblock warmtepomp - Atlantic Explorer V4 200 liter coil warmtepompboiler - Technea Shower HR Tube 1-21 douchepijp-wtw - gasloos sinds 13-04-2024

Alle reacties


Acties:
  • 0 Henk 'm!

  • DP Kunst
  • Registratie: Juni 2003
  • Laatst online: 04-05 10:35
Voor zover ik kan oordelen moet dat wel kunnen. Ik neem aan dat de balken aan de linker kant van de foto ook op een stenen muur rusten? Dan doet het knieschot inderdaad niets. Vroeger metselde men vaker een muurtje van steen dan dat het uit hout opgetrokken werd.

Mijn nieuwe portfolio (Under Construction) | Benieuwd wat Solar Team Twente gaat doen?


Acties:
  • +1 Henk 'm!

  • ron321
  • Registratie: November 2020
  • Nu online

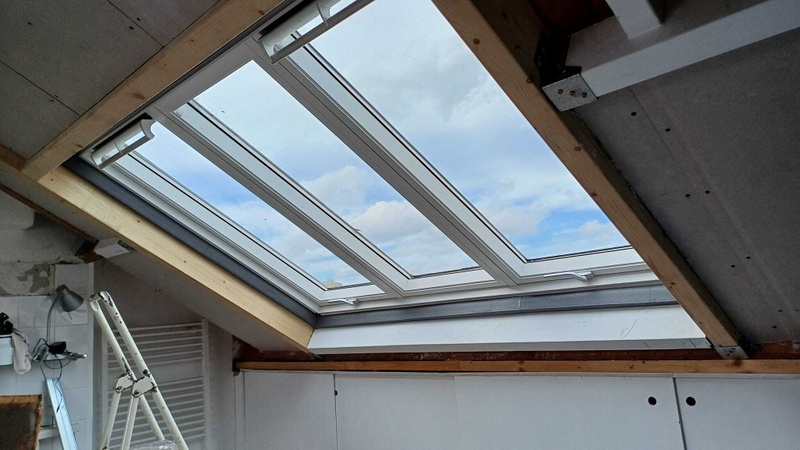

Hier de afgelopen weken hetzelfde gedaan alleen voor een iets groter dakraam (188x140).
Gisteren het dakraam geplaatst.
Afbeeldingslocatie: https://tweakers.net/i/2Q81SVG0RjMcrVBLCyDIGgOZ01Q=/800x/filters:strip_icc():strip_exif()/f/image/CggfzuEjLciGTLUphVODBMN5.jpg?f=fotoalbum_large

[ Voor 61% gewijzigd door ron321 op 30-03-2024 19:14 ]

WPB Ariston Nuos Plus200, SE 4000H+8x Trina Solar 320Wp AB 185°/32°+6x Trina Solar 320Wp AB 185°/10°,APS EZM1+2x Trina Solar 325Wp AB 185°/32° ,2x APS QT2+8x Jinko 435Wp AB 5°/32°,ME MXZ-2F42VF+MSZ-EF35VGK-S+MLZ-KP25VF,WP Atag Energion M Light50


Acties:
  • +4 Henk 'm!

  • Yaksa
  • Registratie: December 2008
  • Laatst online: 23:07
Haal, voordat je met slopen begin, een technisch constructeur erbij. Die hebben er voor doorgeleerd en kunnen dit goed berekenen.
Dat iets (zonder zo'n advies) lijkt te werken, ook als alles al een jaar blijft 'hangen', wil niet zeggen dat er op den duur toch doorzakkingen kunnen ontstaan met hoge kosten voor herstel als gevolg.

Only two things are infinite, the universe and human stupidity, and I'm not sure about the former


Acties:
  • 0 Henk 'm!

  • MeTooPV
  • Registratie: Juli 2011
  • Laatst online: 05-05 22:17
Korte antwoord; natuurlijk kan dat niet. Dan is de gording waar je op gaat afdragen in staat om 50% meer belasting te dragen. Daar is die gording nooit op ontworpen.
Een grotere opening (met eigen draagconstructie) is eigenlijk nog gunstiger dan een kleine.
Hier zul je constructeur naar moeten laten kijken.
In de praktijk is de natuur nogal vergevingsgezind en gaat er veel goed, maar dat is geen garantie.

Acties:
  • 0 Henk 'm!

  • -Junkiexp-
  • Registratie: Juni 2011
  • Laatst online: 04-05 20:44
DP Kunst schreef op zaterdag 30 maart 2024 @ 14:12:
Voor zover ik kan oordelen moet dat wel kunnen. Ik neem aan dat de balken aan de linker kant van de foto ook op een stenen muur rusten? Dan doet het knieschot inderdaad niets. Vroeger metselde men vaker een muurtje van steen dan dat het uit hout opgetrokken werd.
Ja klopt, links zit een tussenmuur op zolder en die is dragend en hier liggen gordingen in die doorlopen naar de andere kant van de zolder.

3840 Wp pal op zuid zonder schaduw, Zuid-Holland zuid - Panasonic WH-MDC07J3E5 monoblock warmtepomp - Atlantic Explorer V4 200 liter coil warmtepompboiler - Technea Shower HR Tube 1-21 douchepijp-wtw - gasloos sinds 13-04-2024


Acties:
  • 0 Henk 'm!

  • -Junkiexp-
  • Registratie: Juni 2011
  • Laatst online: 04-05 20:44
Yaksa schreef op zaterdag 30 maart 2024 @ 19:58:
Haal, voordat je met slopen begin, een technisch constructeur erbij. Die hebben er voor doorgeleerd en kunnen dit goed berekenen.
Dat iets (zonder zo'n advies) lijkt te werken, ook als alles al een jaar blijft 'hangen', wil niet zeggen dat er op den duur toch doorzakkingen kunnen ontstaan met hoge kosten voor herstel als gevolg.
Dit is precies waarom ik de vraag ook stel, want ik denk dat het technisch gezien wel moet kunnen maar een bevestiging van iemand die het door kan rekenen is wel zo fijn.

3840 Wp pal op zuid zonder schaduw, Zuid-Holland zuid - Panasonic WH-MDC07J3E5 monoblock warmtepomp - Atlantic Explorer V4 200 liter coil warmtepompboiler - Technea Shower HR Tube 1-21 douchepijp-wtw - gasloos sinds 13-04-2024


Acties:
  • 0 Henk 'm!

  • -Junkiexp-
  • Registratie: Juni 2011
  • Laatst online: 04-05 20:44
MeTooPV schreef op zondag 31 maart 2024 @ 01:01:
Korte antwoord; natuurlijk kan dat niet. Dan is de gording waar je op gaat afdragen in staat om 50% meer belasting te dragen. Daar is die gording nooit op ontworpen.
Een grotere opening (met eigen draagconstructie) is eigenlijk nog gunstiger dan een kleine.
Hier zul je constructeur naar moeten laten kijken.
In de praktijk is de natuur nogal vergevingsgezind en gaat er veel goed, maar dat is geen garantie.
Ik snap je punt, echter is het precies zoals ze het bij dakkapellen ook doen dus daarom lijkt het mij goed te kunnen, er verdwijnen straks ook een hoop pannen en daar komt een relatief licht dakraam voor terug.

3840 Wp pal op zuid zonder schaduw, Zuid-Holland zuid - Panasonic WH-MDC07J3E5 monoblock warmtepomp - Atlantic Explorer V4 200 liter coil warmtepompboiler - Technea Shower HR Tube 1-21 douchepijp-wtw - gasloos sinds 13-04-2024


Acties:
  • 0 Henk 'm!

  • 964C2
  • Registratie: Juli 2020
  • Nu online

964C2

" Wer bremst, hat Angst "

-Junkiexp- schreef op zondag 31 maart 2024 @ 12:48:
[...]


Dit is precies waarom ik de vraag ook stel, want ik denk dat het technisch gezien wel moet kunnen maar een bevestiging van iemand die het door kan rekenen is wel zo fijn.
Er zijn toch constructeurs genoeg die je vraag kunnen beantwoorden.....
Kost wat, maar heb je wel een onafhankelijk advies.

Twente : Kantoor: 14250 W. met Solax 15KW op 10° ZZW. Huis: 9450W (16x315 O+14x315 op ZZO) met GW10KN-DT Navimow H1500e LG65E9


Acties:
  • 0 Henk 'm!

  • AtomicShockwave
  • Registratie: Maart 2001
  • Laatst online: 06-05 14:03

AtomicShockwave

Hadde maar een vak moette lere

Als dit nog helpt: Ik heb een zelfde overspanning, een zelfde dakhelling, met keramische dakpannen. En ik heb die middelste gording niet eens. 1550mm zit er tussen de gordingen.

Dat komt omdat er bij mij houten kraaldelen als dakbeschot zijn gebruikt. Die doen het wat beter bij doorbuiging. Bij jouw zit er wat papperigere spaanplaat. Als je dit gewoon doet zoals gepland is er niets aan de hand.

[ Voor 5% gewijzigd door AtomicShockwave op 31-03-2024 14:30 ]


Acties:
  • +2 Henk 'm!

  • Yaksa
  • Registratie: December 2008
  • Laatst online: 23:07
AtomicShockwave schreef op zondag 31 maart 2024 @ 14:30:
Als je dit gewoon doet zoals gepland is er niets aan de hand.
En wat vraag je nou voor zo'n (N=1) advies op afstand?
