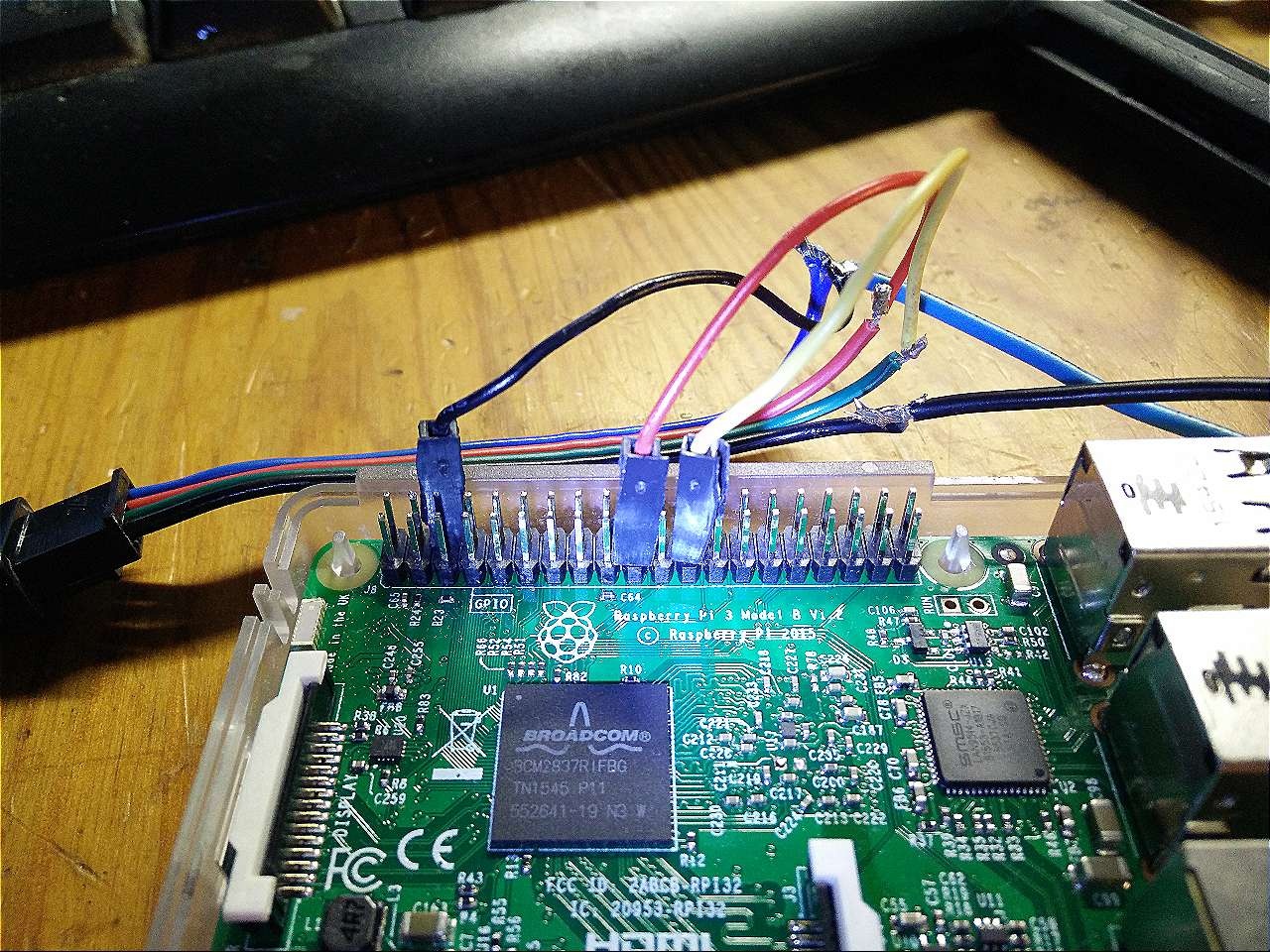

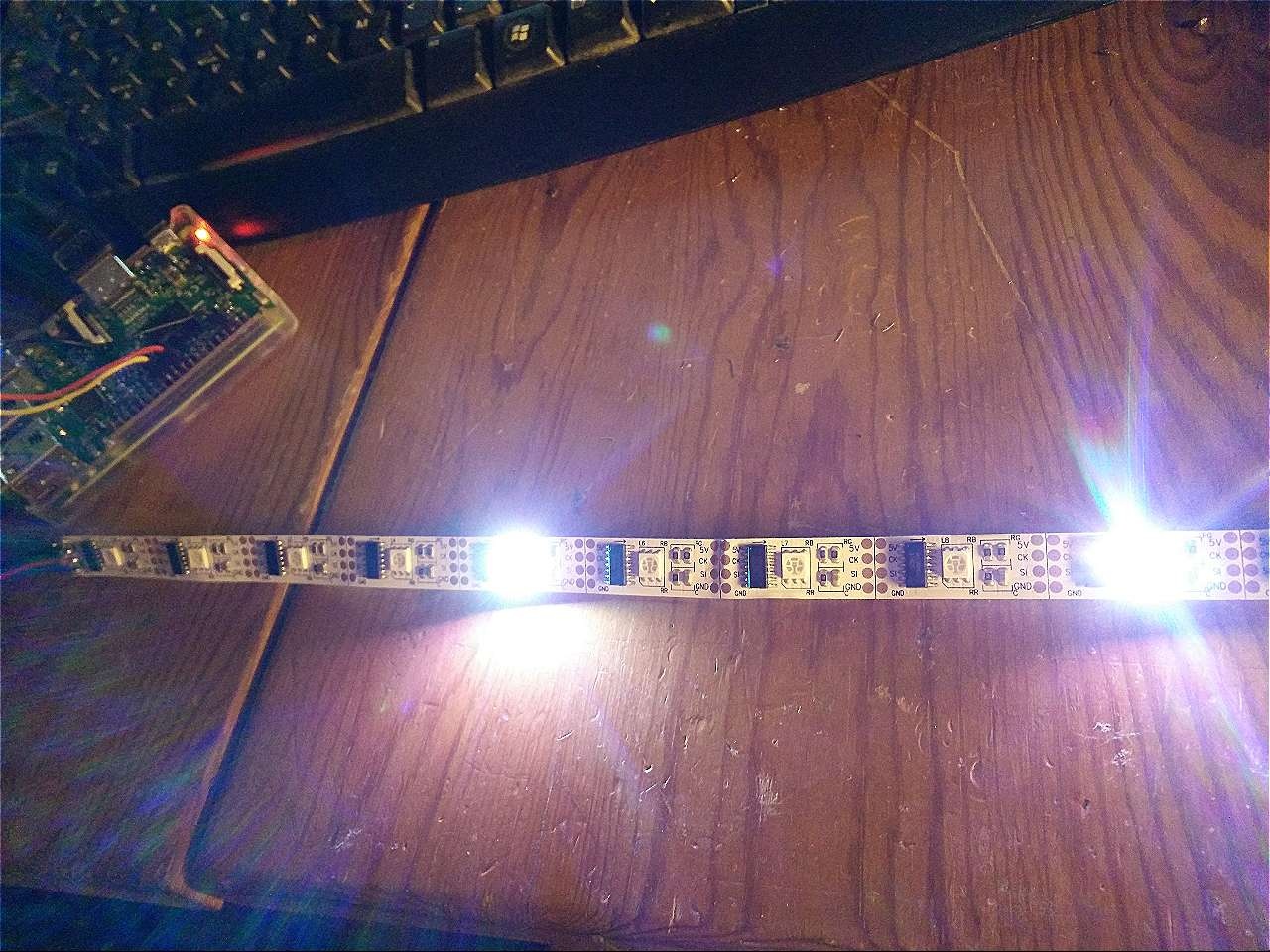

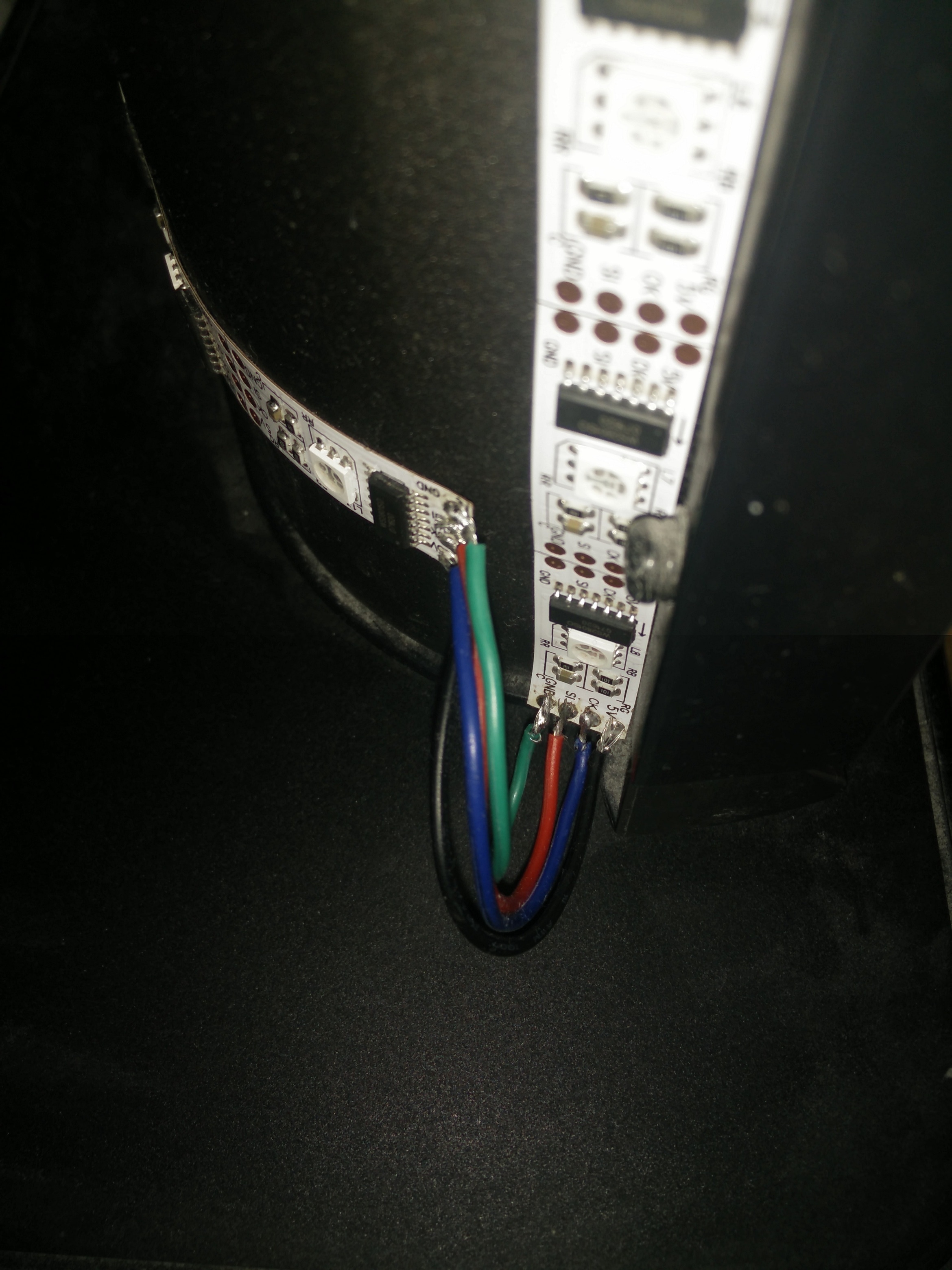

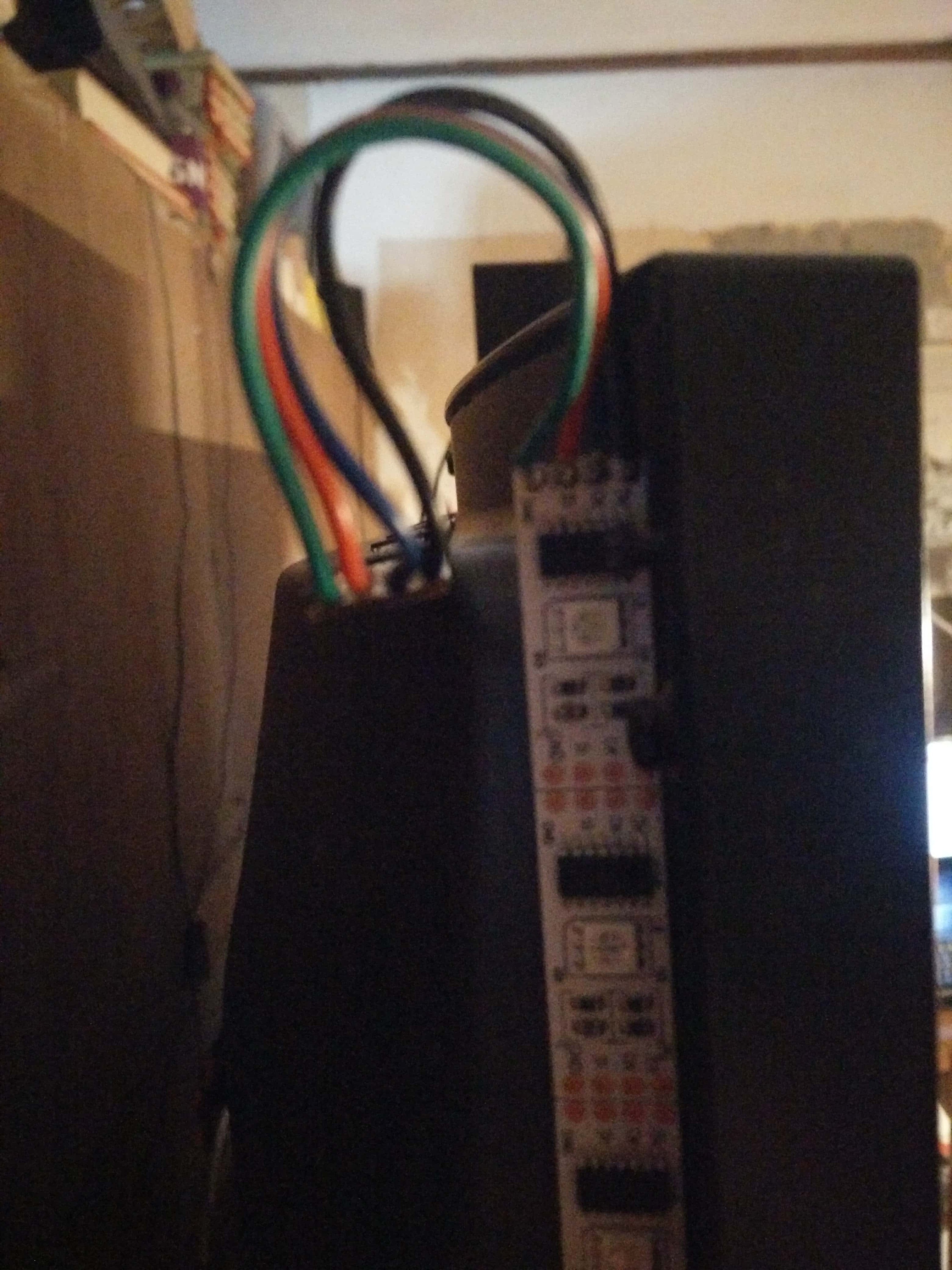

DIY Ambilight howto?

quote:

bobo1on1 schreef op maandag 23 februari 2009 @ 15:41:
Die kun je in 6 stukken zagen als je wilt, meer kan ook maar dan komt er geen licht meer uit.

Ok dat is mooi, dan ga ik die bestellen.

Nog een vraag. aan kiddyl.

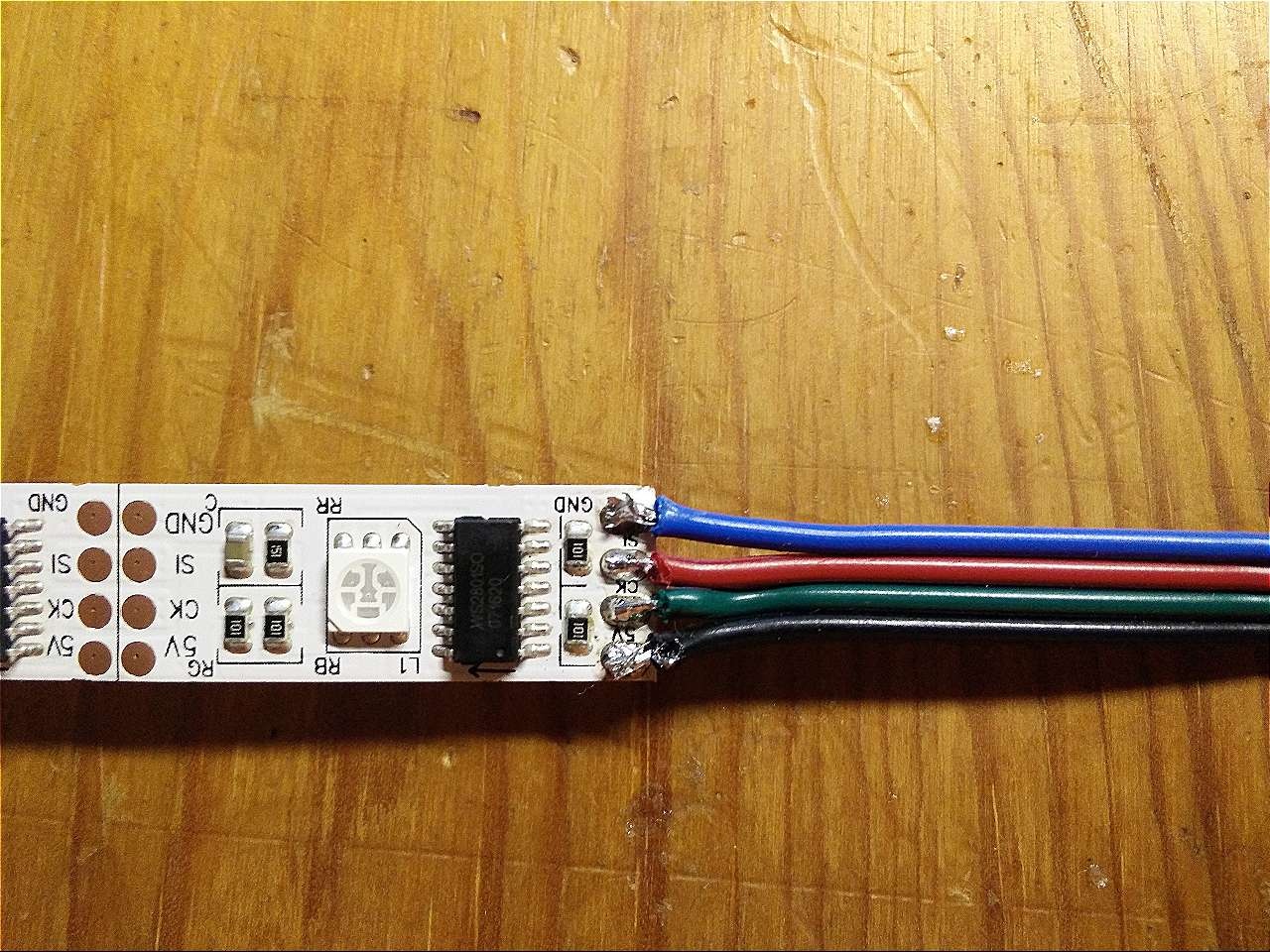

Welke van de twee stips van DX werkt beter. Dus betere kleur menging? Die met drie leds in kleine groepjes van 3 voor 11 dollar. Of de gene met de leds naast elkaar met de wat lijkt RGB leds voor 16 dollar?

quote:

kippy schreef op maandag 23 februari 2009 @ 13:46:
[...]
http://www.dealextreme.com/details.dx/sku.11304

Hou er wel rekening mee dat deze geen 50cm is (zoals op DX staat), maar 45cm. Ik heb er zelf ook 18 nl., en ben blij dat ik er wat meer besteld heb....

Als ik ambilight opstart krijg ik onder windows vista 64bit de volgende error:


(gebruikte exe: http://uterror.dommel.be/ambilight/AmbiLight.rar)
Kan ik hieruit opmaken dat het niet 64bit compatible is?
code:

Ambilight For PC (Based on boblight)
is geen geldige win32-toepassing (uitzondering van HRESULT: 0x800700C1).

Details:
Zie het einde van dit bericht voor meer informatie over het aanroepen
van JIT-foutopsporing (Just In Time) in plaats van dit dialoogvenster.

************** Tekst van uitzondering **************
System.BadImageFormatException:  is geen geldige Win32-toepassing. (Uitzondering van HRESULT: 0x800700C1)
   bij AmbiLight.AmbiLight.AmbiLight_Load(Object sender, EventArgs e)
   bij System.Windows.Forms.Form.OnLoad(EventArgs e)
   bij System.Windows.Forms.Control.CreateControl(Boolean fIgnoreVisible)
   bij System.Windows.Forms.Control.CreateControl()
   bij System.Windows.Forms.Control.WmShowWindow(Message& m)
   bij System.Windows.Forms.Control.WndProc(Message& m)
   bij System.Windows.Forms.Control.ControlNativeWindow.WndProc(Message& m)
   bij System.Windows.Forms.NativeWindow.Callback(IntPtr hWnd, Int32 msg, IntPtr wparam, IntPtr lparam)


************** Geladen assembly's **************
mscorlib
    Assembly-versie: 2.0.0.0
    Win32-versie: 2.0.50727.3074 (QFE.050727-3000)
    CodeBase: file:///C:/Windows/Microsoft.NET/Framework64/v2.0.50727/mscorlib.dll
----------------------------------------
AmbiLight
    Assembly-versie: 1.0.0.0
    Win32-versie: 1.0.0.0
    CodeBase: file:///E:/Projectjes/AmbiLight/AmbiLight.exe
----------------------------------------
System.Windows.Forms
    Assembly-versie: 2.0.0.0
    Win32-versie: 2.0.50727.3053 (netfxsp.050727-3000)
    CodeBase: file:///C:/Windows/assembly/GAC_MSIL/System.Windows.Forms/2.0.0.0__b77a5c561934e089/System.Windows.Forms.dll
----------------------------------------
System
    Assembly-versie: 2.0.0.0
    Win32-versie: 2.0.50727.3053 (netfxsp.050727-3000)
    CodeBase: file:///C:/Windows/assembly/GAC_MSIL/System/2.0.0.0__b77a5c561934e089/System.dll
----------------------------------------
System.Drawing
    Assembly-versie: 2.0.0.0
    Win32-versie: 2.0.50727.3053 (netfxsp.050727-3000)
    CodeBase: file:///C:/Windows/assembly/GAC_MSIL/System.Drawing/2.0.0.0__b03f5f7f11d50a3a/System.Drawing.dll
----------------------------------------
mscorlib.resources
    Assembly-versie: 2.0.0.0
    Win32-versie: 2.0.50727.3074 (QFE.050727-3000)
    CodeBase: file:///C:/Windows/Microsoft.NET/Framework64/v2.0.50727/mscorlib.dll
----------------------------------------
System.Windows.Forms.resources
    Assembly-versie: 2.0.0.0
    Win32-versie: 2.0.50727.3053 (netfxsp.050727-3000)
    CodeBase: file:///C:/Windows/assembly/GAC_MSIL/System.Windows.Forms.resources/2.0.0.0_nl_b77a5c561934e089/System.Windows.Forms.resources.dll
----------------------------------------

************** JIT-foutopsporing **************
Als u JIT-foutopsporing wilt inschakelen, moet in het configuratiebestand voor deze
toepassing of computer (machine.config) de waarde
jitDebugging in het gedeelte system.windows.forms zijn ingesteld.
De toepassing moet ook zijn gecompileerd terwijl foutopsporing
was ingeschakeld.

Bijvoorbeeld:

<configuration>
    <system.windows.forms jitDebugging="true" />
</configuration>

Wanneer JIT-foutopsporing is ingeschakeld, worden onverwerkte uitzonderingen
naar het JIT-foutopsporingsprogramma gestuurd dat op de computer is geregistreerd
en worden niet door dit dialoogvenster verwerkt.

Ik heb het nooit getest onder 64-bit, dus het zou héél goed kunnen dat het niet draait.

Ik heb net een nieuwe pc in elkaar gestoken en er staat ook 64-bit op, dus ik zal toch binnenkort eens moeten kijken om het laten werken op 64-bit
Nog even geduld dus.

64-bit versie: http://uterror.dommel.be/ambilight/AmbiLight64.rar

KDVken wijzigde dit bericht 10-03-2009 12:32 (20%)

quote:

KDVken schreef op dinsdag 10 maart 2009 @ 09:59:
Ik heb het nooit getest onder 64-bit, dus het zou héél goed kunnen dat het niet draait.

Ik heb net een nieuwe pc in elkaar gestoken en er staat ook 64-bit op, dus ik zal toch binnenkort eens moeten kijken om het laten werken op 64-bit
Nog even geduld dus.

64-bit versie: http://uterror.dommel.be/ambilight/AmbiLight64.rar

Met welke controller is deze prog compatible?
Is er een mogelijkheid om een chromoflex controller aan te sluiten?

double post, excuses

Fonta wijzigde dit bericht 10-03-2009 14:14 (106%)

Die software werkt enkel met mijn eigen usb versie (waarvan het schema ook online staat).

Hoe die chromoflex werkt weet ik niet.

quote:

KDVken schreef op dinsdag 10 maart 2009 @ 22:44:
Die software werkt enkel met mijn eigen usb versie (waarvan het schema ook online staat).

Hoe die chromoflex werkt weet ik niet.

deze dus :

http://uterror.dommel.be/ambilight/schema.jpg

Hoe zit het met het instellen van de compoort?
Ik kan in de config daar niets van vinden.

Ok, is een usb versie, ff de pic omproggen

PS wat doet die button1?

Pistolen_Paul wijzigde dit bericht 11-03-2009 00:08 (38%)

hallo

ik maak de usb ambilight van vkvden ik heb mijn pic geprogd met mijn bootloader
vervolgens heb ik ambicode op mijn pic geladen
heb de driver voor mijn pic op pc geinstaleerd en heb bob en ambilight gedownload
maar nu zit ik met het probleem dat mijn led niet aangestuurd worden

zou het mogelijk zijn om een uit te leggen hoe ik werk met bob en ambilight en wat ik specifiek moet
veranderen en welke versies ik moet gebruiken van aambi en boblight

ik heb vista

Button1 moest er normaal niet opstaan :-)
Was een knop die ik gebruikt heb om bepaalde stukken code te testen.


feest: Kijk eens in je apparaatbeheer. normaal moet daar ergens een custom usb device bijgekomen zijn met als beschrijving: "Driver voor AmbiLight PCB". Als je dit ziet staan dan kan je de ambilight software starten en zouden de lampen moeten aangestuurd worden.
Als je dat niet ziet staan dan is de chip ofwel niet goed geprogd, ofwel is het niet goed geïnstalleerd ofzo.

Als je de ambilight software start, dan zie je naast die afbeelding van dat scherm 6 gekleurde vlakken die eigenlijk de kleur weergeven dat je lampen zouden moeten zijn.

Door te spelen met de offset, color, max multiply en de expand kan je eigenlijk een beetje kijken wat jou het beste lijkt. de mode zal ook invloed hebben op de kleuren die weergegeven worden.
De thread interval kan je ook veranderen als je wilt. Dit dient om te bepalen hoeveel keer de pixels van het scherm zullen gecontroleerd worden. (het aantal keer kan je aflezen onder de knop button1. het eerste getal is hoeveel keer de pixels gecontroleerd worden, het tweede is het aantal keer dat alle data naar de chip is doorgestuurd). Je kan die thread interval dus aanpassen om ongeveer overeen te komen met het aantal keer dat de data is doorgestuurd. Als je bvb 350 keer pixels en gemiddelden berekent, en maar 60 keer doorstuurt naar de chip, dan is er eigenlijk 290 keer iets berekend waar nooit iets is mee gedaan. (in theorie)

De offset waarden zullen ervoor zorgen dat het programma niet aan de rand gaat beginnen nakijken, maar eerst een deel overslaat. (bvb handig als je een film aan het kijken bent met zwarte balken. die balken wil je niet meetellen om de gemiddelde kleur te berekenen)

bedankt voor de reactie

ik denk dat ik hem niet goed geinstaleerd heb
ik moet die drivers gebruiken die jij hebt meegeleverd ?

maar die drivers wil hij niet installerer die u meeleverde
maar ik heb Microchip Solutions gedownload en als hij vraagt om drivers
zeg ik kijk in die map en dan vind hij wel 1

maar dan krijg ik in in custom usb device het volgende apparat staan microchip custom device

wat doe ik mis
hoe komt het dat ik u drivers niet kan instaleren, ik heb uw MCHPUSB.hex code met een picloader eropgezet
en dan vroeg hij drivers en dan kan ik u drivers niet gebruiken

De MCHPUSB.hex is de bootloader code.
Dit zou je via een aparte programmer erop moeten zetten en dan kan je met de PDFSUSB.EXE van microchip de eigenlijke code voor de ambilight erop zetten. (ambicode.hex)
pdfsusb kan je hier downloaden: http://uterror.dommel.be/ambilight/pdfsusb.rar

Door de "bootload" knop in te drukken en dan de usb kabel aansluiten of te reset in te duwen zou je chip in bootload modus moeten starten, daarna zou deze dan moeten verschijnen in pdfsusb.exe

Als de ambicode.hex er dan op staat, dan kan je reset duwen en dan zou de chip moeten starten met een andere id, waarvoor je dan mijn drivers nodig hebt.

hartelijk dank het is gelukt

maar nu heb ik nog een probleem

als ik van mijn pic met 10 ohm naar mijn mosfet de irlz34n ga gebeurt er niks

maar als ik een led aan mijn pic hang en dan de led met massa verbind kan ik het wel sturen (dimmen en doen branden) met het prog ambilight.

hoeveel strom en voltage word er dan naar de mosfet gebracht

excuses voor het ambetant doen maar het is voor school een project

heb je toevalig een emailadres
[e-mail]

Mosfet verkeerd aangesloten? Je zal niet de eerste zijn die denkt dat de gate altijd op de middelste pin zit

jawel heb er data scheet bijgehaal ebn als ik er met mijn vinger aan de gate kom brand de licht en als ik gate aan mazssa leg gaat hij uit

Dan zou ik die weerstand maar eens doormeten, of anders zonder weerstand proberen.

als ok bovenaan de weerstand vasthoud en onderaan de weerstand in gate stop kan ik wel de gate sturen
maar van zodra ik de mosfet met of zonder weerstand aan de pic hang dooft hij

Ik heb in het begin ook even "problemen" gehad met die mosfet's. Ik was vergeten om de ground van mijn 12v voeding en mijn usb te verbinden en dat zorgde ook voor héél rare dingen.

Zelf werk ik eigenlijk ook zonder die 10 ohm weerstanden, maar denk niet dat dat echt verschil zal uitmaken op de werking (tenzij als ze defect zijn natuurlijk).

Je hebt mijn mail adres in privé bericht gekregen. Stuur mij anders eens een duidelijke foto van je pcb ofzo dan kan ik miss iets vinden dat niet klopt, je weet maar nooit

hartelijk dank alles werkt naaar wens

Wat was het probleem? Dan doen wij tenminste wat anders fout

Hallo

Ben bezig het ambilight systeem te bouwen van KDVken, hardware is gebouwd bootloader is geprogrammeerd maar wanneer ik met PDFSUSB.exe het bestand AmbiCode.hex wil programmeren krijg ik steeds volgende melding:

WARNING - Failed to program CONFIG DATA
MESSAGE - Programming CONFIG DATA...
MESSAGE - Programming FLASH Completed
MESSAGE - Erasing and Programming FLASH...

Kan iemand mij hiermee helpen

Dank bij voorbaat

Dat heb ik wel vaker meegemaakt, dat is een of ander bitje voor de bootblock protection die anders staat en die je van de bootloader niet mag overschrijven, als het verder gewoon werkt is er niks aan de hand.

misschien een beetje offtopic, maar ik probeer ook een usb ambilight te maken. Hiervoor heb ik het schema van kdvken gebruikt. Echter kan ik niet alle onderdelelen vinden.(shops uit faq gebruikt) ik moet bij minimaal 6 verschillende webshops iets bestellen voordat ik alle onderdelen misschien heb. Met als gevolg dat dit natuurlijk erg oploopt in de kosten. Is er misschien een winkel die alles verkoopt of in ieder geval de pic 18f2550,470nf cap en de usb connector? En dan nog misschien een beginners vraag ,maar welke picprogrammer kan ik het beste bouwen voor de 18f2550 chip? Verder zit ik pas net in de 'elektronica' en snap het schema grotendeels wel. Maar het stuk links boven met de voeding. Hoe realiseer ik dit met 6 rgb leds?

Bij voorbaat dank.;)

Heeft voti niet al die onderdelen? Iedergeval wel de controller, condensatoren en usb connector.
