Huidige situatie

Voordat ik ga vertellen over deze build, wil ik eerst eens wat vertellen over de huidige situatie.
Dit word niet mijn eerste build, die was op 10 oct 2010,alweer 2 jaar geleden . Toen had ik met hout ff simpel een kast gemaakt, omdat ik geen geld had voor iets degelijks. de hardware paste erin, job done

En half jaar later heb ik zelf geld gestoken in het modden ervan ( zie [CIP] mrc4nl's case), met leds ed.Maar ik was nooit echt tevreden over het resultaat. De afwerking was niet denderend en de hardware hing met schroeven op zn plaats en er zat een gapend gat in de voorkant, waar een cardreader in zou moeten,maar die heeft er nooit in gezeten. (naja de oude slikte geen >2gb, en dus verwijderd)en van de spiegelende binnenkant is nooit wat terecht gekomen, het pastte fysiek niet, omdat het slecht op maat was gemaakt
kortom: de afwerking en nauwkeurigheid was onder de maat,dat moest beter.

Het ontwerp

De eerste grote verandering, met de vorige build is dat ik eerst alles wou ontwerpen en uitdenken.
dus niet gewoon nattevingerwerk. Verder was Het altijd rommelig bij mn pc, ik kon nergens mijn spullen kwijt, en alle cd’s/dvd lagen in het zicht, dus moest er opbergruimte voor de optishe media.
http://mrc4.nl/afbeelding.php?image=P1000631.JPG


De desk zweeft niet maar steunt op de grond, verder is er ook veel opbergruimte omdat er 6 laden in zitten(3 aan elke kant)

Alles is in Solid Works gemodelleerd, part voor part. Wat makkelijk is, aangezien je elk individueel onderdeel kan opmeten maken.

hier een render,
http://mrc4.nl/afbeelding.php?image=render3.JPG

mrc4nl’s desk?

Ik ben niet de eerste die een desk wil bouwen, dus ook zeker niet de bedenker, die eer gaat uit naar Pascal aka paslis. Maar de geweldige build van peter brands aka l3p heeft vooral mijn interesse gewekt voor het maken van een desk, toen ik het zag dacht ik : dat wil ik ook! Ik als werktuigbouwkunde student moet zo iets toch wel kunnen? Ik kan tevens de hulpmiddelen van school gebruiken. En heb een houtwerkplaats vlakbij.
Over de naam:ik ben niet goed in het verzinnen van namen, en ik vind “mrc4nl’s desk” een leuke variatie op het thema “L3p’s D3SK”

Sponsors

heb er geen, ben het ook niet van plan, het meeste geld zal opgaan aan materiaal, niet aan hardware, dat verouderd tot niet niets meer waard is, een goed burau kannog tientallen jaren er mee door.

Toelichting

Alhoewel niet geheel relevant, ik wil wel even opmerken dat ik hier naartoe heb geleefd, ik heb divers gereedschap gekocht(dremel), alsmede een goede camera(GF3), met het oog op deze build. Tevens ook een site voor de hosting van de afbeeldingen. Aan de voorbereidingen kan het niet liggen :P
ik heb al een paar weken in de build gestoken, en vind dat ik genoeg vooruitgang heb geboekt voor het aanvragen dan deze casebuild.

De eerste “update”

het eerste onderdeel dat op de planning stond was de strook aan de voorkant:
http://mrc4.nl/afbeelding.php?image=rand%20voor.JPG
dit onderdeel zal worden gemaakt van plexiglas, en gebogen worden in een mal.
diezelfde mal zal ook gebruikt worden voor de voorkant van de laden:

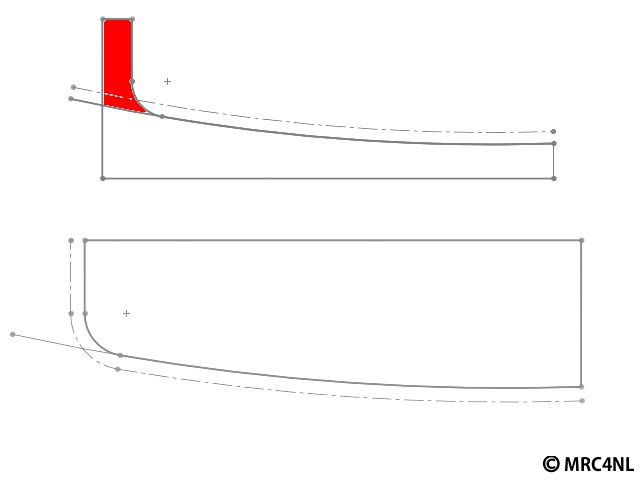

Het maken van de mal was al een uitdaging op zich, 2 radiussen die op n punt een vloeiend in elkaar overlopen. Ik kon niet meteen de radius in de mallen frezen, omdat ik dan teveel materiaal zou weghalen:

http://mrc4.nl/afbeelding.php?image=mal.png


Ik moet dus eerst het onderste hulpstuk maken, zodat ik de contour kon volgen om de mal te frezen,
zodat die allemaal identiek zijn. Uit losse hand zou geen mooi resultaat geven, ik moest een soort van passer hebben waar de de bovenfrees in kon zetten.

Om te beginnen had ik een lange plank nodig, helaas zijn de meeste platen <225 cm lang dus ik most er 2 aan elkaar maken.
http://mrc4.nl/afbeelding.php?image=P1000635.JPG
alles op zn plek:
http://mrc4.nl/afbeelding.php?image=P1010459.JPG
halverwege:
http://mrc4.nl/afbeelding.php?image=P1010461.JPG
Er helemaal doorheen
http://mrc4.nl/afbeelding.php?image=P1010465.JPG

nu de kleinere radius op de hoek, ik moet er wel voor zorgen dat ik niet te ver frees
http://mrc4.nl/afbeelding.php?image=P1000679.JPG
resultaat:
http://mrc4.nl/afbeelding.php?image=P1010468.JPG
kon ik beginnen met het frezen van de mallen:
http://mrc4.nl/afbeelding.php?image=P1010470.JPG

http://mrc4.nl/afbeelding.php?image=P1010471.JPG

http://mrc4.nl/afbeelding.php?image=P1010474.JPG

http://mrc4.nl/afbeelding.php?image=P1010477.JPG
nu moeten de mallen vastgeschroefd worden, eerst voorboren en dan netjes evenwijdig vastschroeven
http://mrc4.nl/afbeelding.php?image=P1010484.JPG
de plaat plexiglas erop leggen, door verhitting en vastklemmen word ie gevormd naar de mal

http://mrc4.nl/afbeelding.php?image=P1010491.JPG

het resultaat na het vormen:
http://mrc4.nl/afbeelding.php?image=P1010495.JPG

http://mrc4.nl/afbeelding.php?image=P1010494.JPG

Ora et Labora


  • _ferry_
  • Registratie: januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Kijk, het begin ziet er meteen al profi uit, dus door naar CM :)

edit: meteen de tags in CM even bijgewerkt en desk als tag toegevoegd, want het worden er steeds meer :P

_ferry_ wijzigde deze reactie 08-08-2012 11:35 (45%)


  • l3p
  • Registratie: januari 2002
  • Laatst online: 02:29

l3p

www.^.nl

Ziet er zeker goed uit!

L3p.nl - Highflow.nl - Facebook.com/l3p


  • Thaerel
  • Registratie: februari 2011
  • Laatst online: 16-11 10:33

Thaerel

|Waar Logica Stopt..|

Ga ik volgen! Ik wil ook nog steeds een eigen bureau maken, maar dan van MDF!
Goed bezig gozer, ga zo door!

  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
dankje
quote:
stefanvanrossen schreef op woensdag 08 augustus 2012 @ 10:18:
Ga ik volgen! Ik wil ook nog steeds een eigen bureau maken, maar dan van MDF!
Goed bezig gozer, ga zo door!
het ladengedeeltje word ook van mdf gemaakt ;)
De "top" van metaal. het blad ben ik nog niet helemaal uit.
en bedankt, met een beetje geluk zal de volgende update snel volgen :)

Ora et Labora


  • drBunhead
  • Registratie: september 2010
  • Niet online
Heel mooi ontwerp (persoonlijk vind ik dit mooier dan de zwevende versies), alleen waarom heb je ervoor gekozen om de hardware in het midden van het blad te doen?

Op deze manier krijg je te maken met een heel dik blad en dat lijkt me persoonlijk toch minder fijn. Zou er persoonlijk voor gekozen hebben om de hardware over de linker en rechter kant te verdelen.

Maar verder is het ontwerp erg mooi en wordt het volgens mij zeer professioneel aangepakt. Keep up the good work.

  • Haribo112
  • Registratie: augustus 2010
  • Laatst online: 20-11 23:25
Ziet er al goed uit, erg netjes gelukt met die mal! :)

  • mr_mister2004
  • Registratie: april 2005
  • Laatst online: 12-11 07:56
Ik ben zeer benieuwd, bij deze gebookmarked

A Specialist is Someone Who is Called at the Last Moment to Share the Blame


  • FreeLighting
  • Registratie: november 2010
  • Laatst online: 18-11 19:39

FreeLighting

PANCETTAAAAH !!

Vet, het vormen van die boog! BM'ed!

Woonkamer TV-PC: CPU: Intel Pentium E6700 @ 3.72!GHz - RAM: 2x Kingston Low Profile 4GB DDR3 @ 8GB - GPU: Sapphire HD7870 2GB GDDR5 - HDD's: Seagate Barracuda 500GB SATA2 Main-HDD & Western Digital Caviar Green 1TB SATA2 Secondary HDD


  • Sniperzkillz
  • Registratie: november 2011
  • Laatst online: 21-11 21:28
KUTGW!

PC Specs: Asrock B75 Pro-3 M, Intel Core i7 2600, MSI GTX680, Intel 320 40GB SSD, Corsair Builder CX500 V2, Kingston 8GB RAM, Samsung 840 120GB SSD


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
drBunhead schreef op woensdag 08 augustus 2012 @ 13:24:
Heel mooi ontwerp (persoonlijk vind ik dit mooier dan de zwevende versies), alleen waarom heb je ervoor gekozen om de hardware in het midden van het blad te doen?

Op deze manier krijg je te maken met een heel dik blad en dat lijkt me persoonlijk toch minder fijn. Zou er persoonlijk voor gekozen hebben om de hardware over de linker en rechter kant te verdelen.

Maar verder is het ontwerp erg mooi en wordt het volgens mij zeer professioneel aangepakt. Keep up the good work.
ik moet wel ff zeggen dat hardware in het midden inderdaad het plan is. maar de plannen kunnen nog gewijzigd worden. ;)
mijn redeneringen
1. je kijkt voor je op het blad en ziet het mobo, niet opzij
2. symmetrie. ik heb geen idee hoe ik de rechterhelft op ga vullen.
ik dacht nog aan een backup servertje die ook kan streamen t is een idee,
maar zoiets ga ik niet met water koelen, t is overkill en een server zal 24/7 aanstaan, mijn pc niet.
quote:
Haribo112 schreef op woensdag 08 augustus 2012 @ 16:59:
Ziet er al goed uit, erg netjes gelukt met die mal! :)
dankje
quote:
dat gaat wel lukken hoor, ik kom slaap tekort :z
nou wil het wel eens gebeuren dat ik om half 3 nog niet slaap, en ben ik de volgende dag vermoeid, zo maak ik fouten ;w ik ga het vandaag niet zo laat maken, heb morgen mn aandacht er bij nodig






even een korte vraag, vinden jullie het watermerk storend?
ik kan m evt iets lichter maken of verplaatsen naar de buitenkant.


De reden is dat ik de foto's als mijn eigendom zie, en niet dat mensen er mee aan de haal gaan.
geen idee of en waarom, maar een text onderin valt weg te croppen dit niet.
hier is die dan:

UPDATE 2

De plexi voorkant was nog niet af, hij moest nog onder een hoek worden afgezaagd.
Beetje moeilijk uit te leggen: maar in het midden moet ie hoger zijn dan aan de buitenkant,
Nu loopt alles nog evenwijdig. Dat moest ik nog eerst aftekenen.
Daarvoor had ik een hulpje gekocht:
http://mrc4.nl/afbeelding.php?image=P1010572.JPG

http://mrc4.nl/afbeelding.php?image=P1010574.JPG
Hiermee kan ik een lijn projecteren op het werkstuk die ik dan met pen (of een scherp voorwerp) op het werkstuk kan tekenen.


De onderkant van de "angle finder" was niet denderend. Ik heb er een bredere plaat hout onder gemaakt zodat ie stabiel stond:
http://mrc4.nl/afbeelding.php?image=P1010567.JPG
2 gaten geboord en vast geschroefd:
http://mrc4.nl/afbeelding.php?image=P1010577.JPG
ook uitgelijnd:
http://mrc4.nl/afbeelding.php?image=P1010584.JPG

nu kon ik dus gaan aftekenen de laserstraal is niet scherp op het opaal witte plexiglas, dus moest ik er papier op plakken:
http://mrc4.nl/afbeelding.php?image=P1010586.JPG
helemaal:
http://mrc4.nl/afbeelding.php?image=P1010584.JPG
ik heb nog een latje onder dezelfde hoek gezaagd als straks ook de plexi voorkant zal worden gedaan
hier kun je mooi zien wat de bedoeling is:
http://mrc4.nl/afbeelding.php?image=P1010595.JPG
afgetekend:
http://mrc4.nl/afbeelding.php?image=P1010600.JPG
Ik kan niet met pen op polycarbonaat(=plexiglas) tekenen. En een dunne watervaste stift heb ik ook niet.
Wat ik wel kon doen is met een scherp mesje aan de binnenkant "overtrekken"
http://mrc4.nl/afbeelding.php?image=P1010605.JPG
nu ik alles had afgetekend kon ik dus gaan zagen, ik moest ervoor zorgen dat het plexiglas niet verboog, dus had het ondersteuning nodig. ik had nog de contramal liggen en heb die dus gebruikt:
http://mrc4.nl/afbeelding.php?image=P1010609.JPG
hier missen nu wat foto's , had het blijkbaar te druk :P
wel kan ik kort vertellen wat er is gebreurd: het zagen is niet gelukt:de zaag komt maar 7 cm boven het oppervlak en ik heb 20 cm nodig.
ook heb ik geen lintzaag bij de hand, wel staat er n op school. met de voorkant kan ik nu dus niet verdergelukkig nog genoeg andere dingen te doen. de voorkant van de kastjes en de kastjes zelf.
stay tuned 8)

Ora et Labora


  • Damic
  • Registratie: september 2003
  • Laatst online: 21:48

Damic

Rotorhead

Watermerk is niet storend, was me zelfs niet opgevallen

Ik kan vanalles en nog wat maar niets te goei, klinkt bekent ??


  • Thaerel
  • Registratie: februari 2011
  • Laatst online: 16-11 10:33

Thaerel

|Waar Logica Stopt..|

Goed bezig! En mooie werkplaats heb je daar zeg!!

  • Rubman
  • Registratie: april 2002
  • Laatst online: 22-11 17:27

Rubman

just as clear as a foggy night

Nice bookmarked, watermerk is absoluut niet storend

Wou dat ik de skillz had om zoiets in elkaar te zetten, maar na meerder bouwprojecten toch echt de conclusie moeten trekken dat het bij simpele huis tuin en keuken klusjes moet blijven.

Laaiend enthousiast kwam hij uit de brandende kerncentrale en keek stralend om zich heen!
You never got poked in the eye with a Spork!!


  • TheNephilim
  • Registratie: september 2005
  • Laatst online: 21-11 16:31

TheNephilim

Wtfuzzle

Ben heel benieuwd naar de volgende update! :D

VILF Gaming


  • l3p
  • Registratie: januari 2002
  • Laatst online: 02:29

l3p

www.^.nl

Watermerk moet je echt doen, is ook zeker niet storend.
Zou hem wel iets uit het midden plaatsen.

L3p.nl - Highflow.nl - Facebook.com/l3p


  • daantjer94
  • Registratie: februari 2010
  • Laatst online: 12-10 18:51

daantjer94

Lvl 19 Human Student

Wow, jij hebt wel echt skills.
Doordat je gebruik maakt van plexi krijg je denk ik ook een veel strakker effect dan een 'gewone' build met enkel hout.
Je watermerk is zeker niet storend, zo kunnen bedrijven als DealExtreme tenminste niet ongevraagd adverteren met je mod (zoals ze met l3p's d3sk deden).
Ik kijk uit naar een volgende update...

Put Smarties tubes on cats legs, make them walk like a robot.


  • PromWarMachine
  • Registratie: oktober 2001
  • Laatst online: 22:27

PromWarMachine

Forsaken Archer

Ik wilde juist een opmerking gaan maken over dat irritante watermerk. :X
Het wordt veel vaker gedaan, maar dan wel rechtsonderin. Daar hoort het ook wat mij betreft :)
Mag hij ook wel wat duidelijker in beeld, maar nu stoort hij de afbeeldingen!

Heel goed idee verder, ben erg benieuwd.

PromWarMachine wijzigde deze reactie 09-08-2012 15:06 (6%)

Dividend for Starters


  • Intruder
  • Registratie: januari 2008
  • Laatst online: 22-11 14:48
quote:
PromWarMachine schreef op donderdag 09 augustus 2012 @ 15:06:
Ik wilde juist een opmerking gaan maken over dat irritante watermerk. :X
Het wordt veel vaker gedaan, maar dan wel rechtsonderin. Daar hoort het ook wat mij betreft :)
Mag hij ook wel wat duidelijker in beeld, maar nu stoort hij de afbeeldingen!

Heel goed idee verder, ben erg benieuwd.
Rechts onderin vind ik vaak veel te simpel om weg te knippen.
Zelf vind ik hem helemaal niet storend en viel het me pas op toen mensen er in de comments over begonnen ;)

Voor de rest vind ik het een super mod. Ben zelf altijd een grote fan van goed uitgewerkte desk pc's!

-:Steam:- // -:Specs:- LoL EUW = BatsAap // PSN-ID = BatsAapNL // Stream = www.own3d.tv/live/5062


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
stefanvanrossen schreef op donderdag 09 augustus 2012 @ 08:51:
Goed bezig! En mooie werkplaats heb je daar zeg!!
dankje, het is wel een rotzooi in de werkplaats :P
quote:
Rubman schreef op donderdag 09 augustus 2012 @ 08:56:
Nice bookmarked, watermerk is absoluut niet storend

Wou dat ik de skillz had om zoiets in elkaar te zetten, maar na meerder bouwprojecten toch echt de conclusie moeten trekken dat het bij simpele huis tuin en keuken klusjes moet blijven.
ik wil niet beweren dat ik dikke skills heb, ik maak ook beginnersfouten.
maar goed gereedschap is het halve werk, ben blij dat ik er gebruik van kan maken. 8)
quote:
PromWarMachine schreef op donderdag 09 augustus 2012 @ 15:06:
Ik wilde juist een opmerking gaan maken over dat irritante watermerk. :X
Het wordt veel vaker gedaan, maar dan wel rechtsonderin. Daar hoort het ook wat mij betreft :)
Mag hij ook wel wat duidelijker in beeld, maar nu stoort hij de afbeeldingen!

Heel goed idee verder, ben erg benieuwd.
rechtsonderin, is vaak geen watermerk maar een "harde" overlay. die goed leesbaar is.
nadeel is: als je wat randen wegsnijd van de afbeelding, hoepla: weg tekst.
een watermerk moet er wel in, ik denk op 1/3 van onderen en niet in het midden

php is hiervoor ideeal. n centraal punt waarmee je alle afbeeldingen aanroept.
blijven de orignelen netjes bewaard en kan ik met de outpout klooien.
watermerk, text, kwaliteit aanpassen.het kan allemaal.
ik zal kijken wat ik kan tweaken.
quote:
Intruder schreef op donderdag 09 augustus 2012 @ 15:41:
[...]

Voor de rest vind ik het een super mod. Ben zelf altijd een grote fan van goed uitgewerkte desk pc's!
dankje :)

Ora et Labora


  • CptChaos
  • Registratie: april 2002
  • Niet online

CptChaos

Tweakers abonnee Tweakers abonnementen

It's a kind of magic

Mooie mod, ga ik zeker in de gaten houden!

Het verklaart ook wel waarom je weinig nog op de gotbf3.nl / gotlike.nl Teamspeak server zit!

Succes met je mod iig! :+

[ Spotweb ][ BuG Community ][ Diablo ]


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
CptChaos schreef op donderdag 09 augustus 2012 @ 16:07:
Mooie mod, ga ik zeker in de gaten houden!

Het verklaart ook wel waarom je weinig nog op de gotbf3.nl / gotlike.nl Teamspeak server zit!

Succes met je mod iig! :+
dankje, na de build zal ik wel weer tijd hebben voor wat bf3.
de weinige tijd die ik aan games besteed zijn single player games

en ik heb de overlay iets aangepast:
• is iets naar onder verschoven
• watermerk verkleind
• zwart kader
• text mrc4.nl toegevoegd
wat tevens mijn site is,die ik zelf wat heb geprogrammeerd.ben nog niet toegekomen aan mooie content.

mrc4nl wijzigde deze reactie 10-08-2012 02:14 (6%)
Reden: wat vliegt de tijd :(

Ora et Labora


  • Bravo51
  • Registratie: april 2008
  • Laatst online: 22:30
Mooi idee. Zeker dat plexi (=pmma btw, niet pc) ziet er mooi uit.

Ik zou zelf wel voor PC hebben gekozen omdat het niet breekt onder de druk van verspanende bewerkingen, en plexi nog wel eens wil breken, ook nadat het bewerkt is en niet tijdens het bewerken is gebroken.

  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
Bravo51 schreef op vrijdag 10 augustus 2012 @ 18:38:
Mooi idee. Zeker dat plexi (=pmma btw, niet pc) ziet er mooi uit.
dankje, ook voor de info, zal het verbeteren
quote:
Bravo51 schreef op vrijdag 10 augustus 2012 @ 18:38:
Ik zou zelf wel voor PC hebben gekozen omdat het niet breekt onder de druk van verspanende bewerkingen, en plexi nog wel eens wil breken, ook nadat het bewerkt is en niet tijdens het bewerken is gebroken.
ehm.. ik heb een stukje gezaagd, maar kon niet verder zagen ivm de de zaaghoogte:
hij raakte het plexiglas niet meer,het echte zaagwerk moet ik nog doen. ik heb wel vaker plexi gezaagd en er wil nog wel eens een hap uit slaan tijdens het zagen. breken doet het gelukkig niet zo snel.




update 3

op de planning van vandaag staat de gebogen voorkant van de laden.
http://mrc4.nl/afbeelding.php?image=la%20voor.JPG

ze zullen van buigtriplex worden gemaakt, 2 lagen dik.op elkaar gelijmd en in de mal uitgehard.
op die manier blijft de gebogen vorm behouden en zijn de laden sterk en buigen niet meer door.

op te beginnen heb ik de mallen voor de plexiglas plaat doormidden gezaagd, waardoor het aantal mallen verdubbelde van 3 naar 6.
http://mrc4.nl/afbeelding.php?image=P1010727.JPG
vervolgens aan het einde allemaal afgezaagd.want aan de voorkant verschilde het toch een paar mm waar de mal begint.
http://mrc4.nl/afbeelding.php?image=P1010730.JPG
ik zal lijmtangen moeten gebruiken om het geheel aan te drukken, maar dan moeten de oppervlakten wel evenwijdig aan elkaar zijn, wat nu niet het geval is. de zwarte streepjes geven ongeveer aan waar gezaagd moet worden. het hoeft niet perfect. de mallen zijn maar een hulpstuk.
http://mrc4.nl/afbeelding.php?image=P1010732.JPG
de mallen kunnen natuurlijk niet los op tafel staan, ze moeten netjes op hun plaats vastgeschroefd worden.
http://mrc4.nl/afbeelding.php?image=P1010734.JPG
de lat ertussen zorg ervoor dat alles precies evenwijdig is. met aftekenen is dat toch een stuk moeilijker op priecies op het lijntje te plaatsen, nu heb ik daar geen last van.
http://mrc4.nl/afbeelding.php?image=P1010737.JPG
en dit dus x6.daarna heb ik n laag op de mag geklemd op het hout een beetje op te rekken, want met zo'n kleine radius is het nog best lastig.
http://mrc4.nl/afbeelding.php?image=P1010739.JPG
nu dat gedaan was kon ik beginnen, de lijm droogt best snel dus het is goed om alles bij de hand te hebben:http://mrc4.nl/afbeelding.php?image=P1010742.JPG

http://mrc4.nl/afbeelding.php?image=P1010743.JPG

http://mrc4.nl/afbeelding.php?image=P1010744.JPG
alle lijmtangen op hun plaats. met balkjes hout om de krachten over het oppervlak te verdelen
http://mrc4.nl/afbeelding.php?image=P1010746.JPG

het moet eerst goed drogen voordat ik ze uit de mal kan halen.

mrc4nl wijzigde deze reactie 14-08-2012 01:45 (63%)

Ora et Labora


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

update4

normaal doe ik niet aan dubbelposten maar het is meer dan 24 uur geleden dat ik de laatste post creerde dus dan mag het. Toch? O-)

ik ga verder met de post van zaterdag(deze is voor zondag): de gebogen laden
het is allemaal niet zo verlopen als ik had gehoopt.

de eerste poging kwam uit een andere mal->verkeerde radius maar wel gelukt.
de 2e poging kwam uit de goede mal->2x gelukt, dus zowel links als rechts.
maar toen ik de gebogen vorm ging verzagen. maakte ik een fout en zaagde ze allebij te kort af ;(
kon ik overnieuw beginnen.

nu heb ik de mal ook ff aangepast met een houten lat zodat de platen er mooi inliggen en dus ook haaks zijn, dit is nodig omdat ik dan kan zagen met een tafelzaag ipv decoupeerzaag. wat er natuurlijk veel netter uitziet.
http://mrc4.nl/afbeelding.php?image=P1020048.JPG

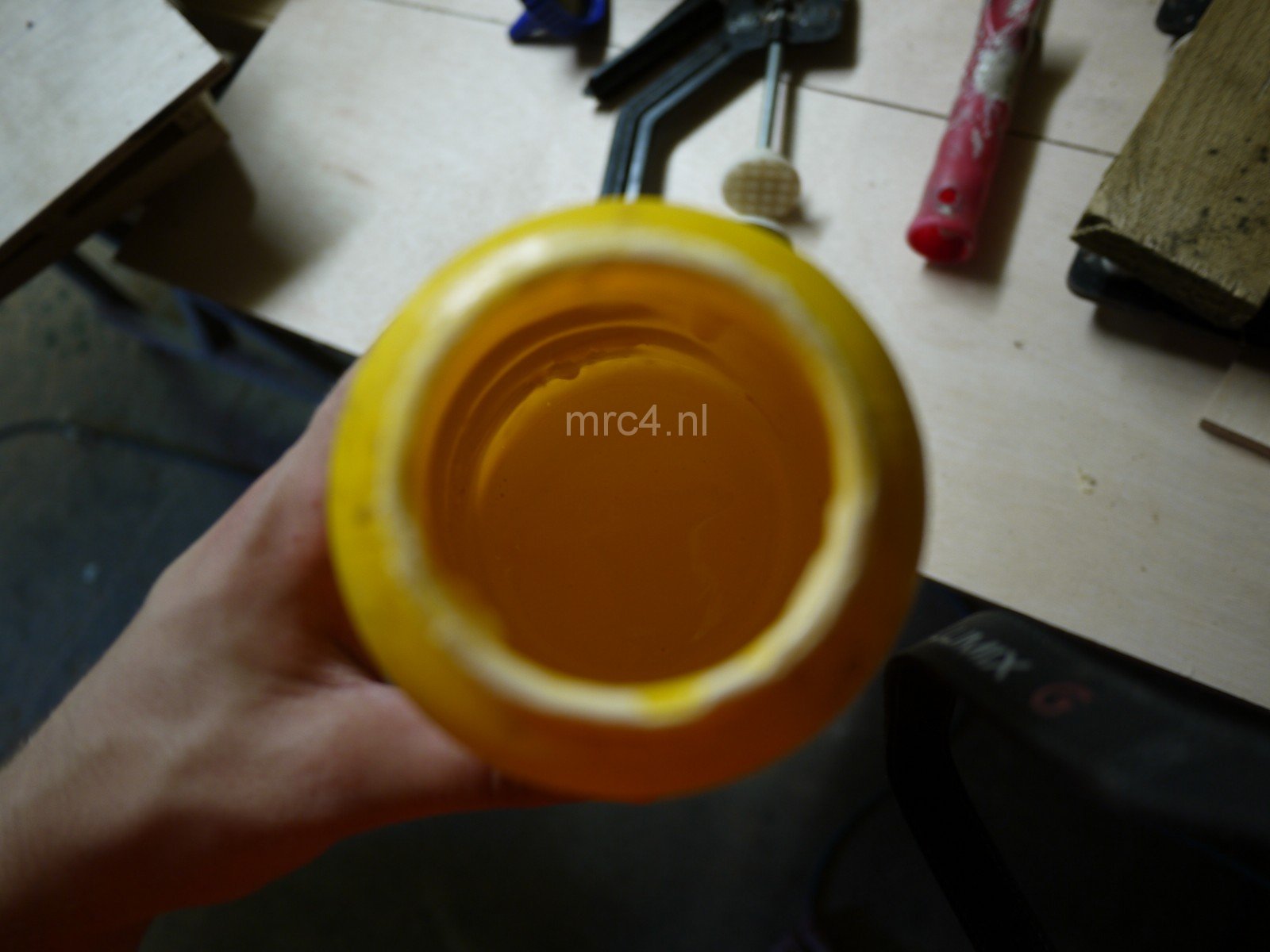

toen weer gelijmd, de lijm was bijna op.
http://mrc4.nl/afbeelding.php?image=P1020044.JPG
gelukkig bleek er nog een hele voorraad te zijn :*)
http://mrc4.nl/afbeelding.php?image=P1020047.JPG
toen de lijmklemmen los werden gedaald kraakte het hout dit keer hevig.
ik schrok ervan toen ik dit zag :o :
http://mrc4.nl/afbeelding.php?image=P1020050.JPG
de lijm heeft niet gehecht., ofwel te weinig erop gesmeerd, ofwel te lang bezig geweest met insmeren.
in ieder geval was duidelijk: deze 2 platen zijn onbruikbaar geworden.
ik moest nieuwe zagen:
http://mrc4.nl/afbeelding.php?image=P1020051.JPG

http://mrc4.nl/afbeelding.php?image=P1020052.JPG

http://mrc4.nl/afbeelding.php?image=P1020053.JPG
en met wat hulp opnieuw de houten platen ingesmeerd met lijm en op de mallen geklemd.
http://mrc4.nl/afbeelding.php?image=P1020054.JPG

en gelukkig ging het dit keer goed :*)
http://mrc4.nl/afbeelding.php?image=P1020059.JPG

http://mrc4.nl/afbeelding.php?image=P1020061.JPG

nu nog op maat zagen, en lamineren met hpl 8)

mrc4nl wijzigde deze reactie 14-08-2012 23:35 (13%)

Ora et Labora


  • Damic
  • Registratie: september 2003
  • Laatst online: 21:48

Damic

Rotorhead

Mooie watermerk :D

Zien wel dat je plaat gebarsten is nu, dat kan geen kwaad?

Ik kan vanalles en nog wat maar niets te goei, klinkt bekent ??


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
Damic schreef op zondag 12 augustus 2012 @ 20:20:
Mooie watermerk :D

Zien wel dat je plaat gebarsten is nu, dat kan geen kwaad?
het hout is gewoon zo erg gebogen dat er scheurtjes in zijn gekomen,maar dat is niet erg. de plaat is stevig, en er komt nog hardplastic folie op, zodat je de scheurtjes niet meer ziet.

edit, en gefeliciteerd met je verjaardag ;)

mrc4nl wijzigde deze reactie 14-08-2012 23:12 (5%)

Ora et Labora


  • 1107972
  • Registratie: mei 2005
  • Laatst online: 19-11 00:17
Blijf deze maar eens volgen. Altijd mooi om te zien hoe iemand iets moois maakt met hout. Toch wel het mooiste product naar mijn mening. En het mooiste is dat ik gelijk ook nog het n en ander kan leren hier van.

  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

update 5

Verder met de gebogen laden, met name het aantal.
Met 2 heb ik niet genoeg: ik heb blijkbaar het verkeerde buigtriplex (langs of dwars)
Waardoor de hoogte niet meer kan zijn dan 61 cm(de helft van de plaat), en ik 65 cm nodig heb.
Op zich geen probleem, ik moet gewoon een 3e deel maken die voor zowel links als rechts kan worden gebruikt. Nou hoop ik alleen wel dat je het verschil niet zal zien :s geen idee of dat het geval is.
Nog even de stappen doornemen voor het maken van zo'n voorkant.

De eerste helft op de mal plaatsen en netjes tegen de houten lat aan, op deze manier weet ik zeker dat de plaat haaks ligt en niet scheef, wat een nachtmerrie is om bij te werken. Aan de rechterkant zie je de houten latjes die ik nodig ga hebben, en helemaal rechts de lijmtangen. Alles moet binnen handbereik zijn, om snel te kunnen lijmen
http://mrc4.nl/afbeelding.php?image=P1020071.JPG
Dan de 2e helft, die 180o gedraaid is. Zodat ie met de lijmkant straks op de andere helft ligt.
http://mrc4.nl/afbeelding.php?image=P1020072.JPG
Natuurlijk ook de houtlijm (goed gevuld dit keer) en een verfroller voor het evenmatig verdelen.
http://mrc4.nl/afbeelding.php?image=P1010743.JPG
Met insmeren had ik hulp ingeroepen, ik smeerde het uit met een verfroller en de ander goot de lijm op de houten plaat. hoe sneller hoe beter
http://mrc4.nl/afbeelding.php?image=P1020074.JPG
Hier kan je het verschil zien als het overbodige materiaal is weggezaagd, aan de binnenkant zo moet ie worden, aan de buitenkant, zo ziet die eruit als ie uit de mal komt.
Als de lijmtangen op hun plaats zitten, moet ik de verfroller afspoelen met water, want ik wil m meerdere keren gebruiken. Na het uitspoelen laten drogen:
http://mrc4.nl/afbeelding.php?image=P1020078.JPG
De mislukte plaat (die met opgedroogde lijm) vond ik zonde om weg te gooien,
Het probleem was: hoe krijg ik die lijm eraf?
Met de schuurmachine geprobeerd, er ontstonden kleine balletjes lijm, maar echt wegschuren deed het niet. Toen heb ik de verfkrabber erbij gepakt, en dat ging verrassend goed:
http://mrc4.nl/afbeelding.php?image=P1020082.JPG
Voor:
http://mrc4.nl/afbeelding.php?image=P1020080.JPG
Na:
http://mrc4.nl/afbeelding.php?image=P1020083.JPG
Das dus weer een voorkant :)

Voordat ik ze helemaal op maat zaag, wil ik ze eerst lamineren met hardplastic (hpl)
Het buigtriplex materiaal is simpel te zacht om te verven, je hebt er zo een deuk in.
Meeste meubels zijn van geplastificeerd materiaal, dit is vergelijkbaar, maar dan beter dan ikea meuk. 8)
http://mrc4.nl/afbeelding.php?image=P1020207.JPG
De kleur is hoogglans zwart.
Hpl moet je met overmaat aanbrengen, en pas later de randen netjes maken. voor de voorkant was een hele rol wel een beetje ovekill, die moest in handzame stukken
Ik heb geprobeerd met een afbreekmesje het spul te snijden, maar het is gewoon te hard/taai:
http://mrc4.nl/afbeelding.php?image=P1020213.JPG
Gelukkig had ik ook nog een cirkelzaag liggen, en dat ging heel gemakkelijk
http://mrc4.nl/afbeelding.php?image=P1020216.JPG
Het lijmer gebeurd met een speciale lijm: contactlijm, heel raar spul
Je smeert beide kanten in. Laat beide kanten apart drogen(niet al te lang)
En zet ze op elkaar, en ze zitten meteen muurvast, als dus de theorie.
http://mrc4.nl/afbeelding.php?image=P1020218.JPG

Het was te laat om nog te lijmen, slecht geslapen, bij de keiweek wezen kijken, en 30 kilometer naar huis gefietst( vanaf Groningen), dat soort dingen breken je op ;w

mrc4nl wijzigde deze reactie 15-08-2012 01:11 (6%)

Ora et Labora


  • Solid Seal
  • Registratie: september 2001
  • Laatst online: 15-11 22:00

Solid Seal

professionally professional

Wow .. aan lijmklemmen geen gebrek iig .. je kan er nooit genoeg hebben.
Reminds me als ik ooit es met me casemod gaat beginnen ^^

Deze ga ik volgen.

Als ik een boete krijg betaal ik hem nooit, want iets dat je krijgt hoef je niet te betalen
I reject your reality and substitute my own!


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
Solid Seal schreef op donderdag 16 augustus 2012 @ 22:38:
Wow .. aan lijmklemmen geen gebrek iig .. je kan er nooit genoeg hebben.
Reminds me als ik ooit es met me casemod gaat beginnen ^^

Deze ga ik volgen.
ik had er soms wel te kort :P het vervelendste is dat sommige zo extreem lang zijn (2 meter)
die extra lengte bied hier totaal geen voordeel.

ik heb het vandaag erg druk gehad hele dag met ov door nederland reizen en lopen, dus heb geen tijd voor nieuwe pics (die komen morgen)
maar wel een paar nieuwe aanwinsten: met grote dank aangallery: tattooboy1985
http://tweakers.net/ext/f/CTg7IvmOddAtFGaBSQMlNAvm/full.jpg
ik heb flink bespaard door gebruik te maken van de t.net V&A.
3x 360mm rad
1x 240mm rad. 2x pomp van aquacomputer/einhem
nu nog de fittingen.

mrc4nl wijzigde deze reactie 17-08-2012 01:09 (5%)

Ora et Labora


  • snelleeddie
  • Registratie: juli 2010
  • Laatst online: 18-11 14:28
Mooi design van je Desk Mrc4nl. Succes met je build nog zo te zien heb je al een goede deal op de waterkoeling. :D

  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
snelleeddie schreef op vrijdag 17 augustus 2012 @ 10:05:
Mooi design van je Desk Mrc4nl. Succes met je build nog zo te zien heb je al een goede deal op de waterkoeling. :D
thanks, die waterkoeling is n van mn beste deals ooit, ik betaalde voor 2 radiatoren en pompen, kreeg de rest gratis _/-\o_





UPDATE 6

Het beplakken van de planken hout met hardplastic,wat heb je nodig:
1. "Kam" met fijne mazen, geen idee hoe zo'n ding heet, deze is wel wat versleten.
http://mrc4.nl/afbeelding.php?image=P1020220.JPG
2.Contactlijm:
http://mrc4.nl/afbeelding.php?image=P1020227.JPG
De geur is nogal bedwelmend als in: ik kan me indenken dat je er high van kan worden.

3. HPL, ik heb het in de zon neergelegd, zodat het vocht er een beetje uitkan, en de plaat werd er een stuk vlakker van, anders is ie zo krom.
http://mrc4.nl/afbeelding.php?image=P1020225.JPG

Als eerste heb ik het HPL ingesmeerd met contactlijm, het schijnt wat langzamer te drogen dan op hout, en is dus verstandig om als eerste te doen.
http://mrc4.nl/afbeelding.php?image=P1020228.JPG
Daarna het hout:
http://mrc4.nl/afbeelding.php?image=P1020231.JPG
En vervolgens op elkaar gelegd, dit moet je de eerste keer direct goed doen, het zit meteen vast dus geen ruimte voor correctie:
http://mrc4.nl/afbeelding.php?image=P1020233.JPG
Hoewel contactlijm sterk spul is, HPL is stug, en veerkrachtig, er is een grote kier aan het eind:
http://mrc4.nl/afbeelding.php?image=P1020234.JPG
jammer :-( moet ik nog fixen
De volgende stap was het verwijderen van het overtollige HPL, hier is n rand al gedaan:
http://mrc4.nl/afbeelding.php?image=P1020236.JPG
De kanten zijn nog wat rafelig, moeten nog worden afgewerkt:
http://mrc4.nl/afbeelding.php?image=P1020237.JPG
Normaal gesporoken gebruik je een kantenfrees als je een normale kubusvorm hebt,
Dat is bij mij niet het geval, dus die kan ik niet gebruiken. wel heb ik een 45graden frees:
http://mrc4.nl/afbeelding.php?image=P1020240.JPG
Daarmee kan ik de kanten we afwerken, maar het blijft lastig omdat ik geen vlakke ondergrond heb.
Alles netjes op maat gesneden, en randen afgewerkt:
http://mrc4.nl/afbeelding.php?image=P1020245.JPG
Nu kan eindelijk het folie eraf :9
http://mrc4.nl/afbeelding.php?image=P1020246.JPG
Ik ben begonnen met 2 stukken die niet het mooiste waren, zowel HPL als het hout hadden wat foutjes.
Maar ik ben toch zeer tevreden met het resultaat:
http://mrc4.nl/afbeelding.php?image=P1020247.JPG

Ora et Labora


  • Ghost Dog
  • Registratie: oktober 2009
  • Laatst online: 21-11 14:09

Ghost Dog

Paranoid Android

Dit lijkt een strakke mod te worden, en daar houd ik wel van! :9

Last.fm! | Band! | e-penis!: Phenom II X4 955 BE @ 3.2GHz @ 1.262V | Scythe Ninja 2 Rev. B | Sapphire HD6950 2GB | Thermalright T-rad 2 GTX


  • FreeLighting
  • Registratie: november 2010
  • Laatst online: 18-11 19:39

FreeLighting

PANCETTAAAAH !!

^ met hem ;D

Woonkamer TV-PC: CPU: Intel Pentium E6700 @ 3.72!GHz - RAM: 2x Kingston Low Profile 4GB DDR3 @ 8GB - GPU: Sapphire HD7870 2GB GDDR5 - HDD's: Seagate Barracuda 500GB SATA2 Main-HDD & Western Digital Caviar Green 1TB SATA2 Secondary HDD


  • naabgamer
  • Registratie: oktober 2010
  • Laatst online: 11-10 15:47
damn hpl plaken op de ouderwetse manier.

Geen last van bulten op deze manier?

  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
naabgamer schreef op maandag 20 augustus 2012 @ 22:25:
damn hpl plaken op de ouderwetse manier.

Geen last van bulten op deze manier?
nee dat ging prima, alleen op het einde met het gebogen deel heeft de lijm weer losgelaten :/
ik heb van iemand een tip gekregen om hoekstrip te gebruiken. wat ik nog moet gaan doen

Ora et Labora


  • naabgamer
  • Registratie: oktober 2010
  • Laatst online: 11-10 15:47
quote:
mrc4nl schreef op maandag 20 augustus 2012 @ 22:43:
[...]

nee dat ging prima, alleen op het einde met het gebogen deel heeft de lijm weer losgelaten :/
ik heb van iemand een tip gekregen om hoekstrip te gebruiken. wat ik nog moet gaan doen
wut hoek strip ? normaal gesproken zou contactlijm niet meer los moeten komen tenminste als het goed aan gebracht is en goed uitgedroogd is voor het plakken.

Te minst ik heb er nooit last van gehad bij gebogen balies afplakken , maar dat was wel met spuitlijm geen smeer lijm.

naabgamer wijzigde deze reactie 20-08-2012 23:07 (4%)


  • TecHHeaD
  • Registratie: oktober 2011
  • Laatst online: 21-11 19:34

TecHHeaD

Cult of Vi

quote:
CptChaos schreef op donderdag 09 augustus 2012 @ 16:07:
Het verklaart ook wel waarom je weinig nog op de gotbf3.nl / gotlike.nl Teamspeak server zit!
dat merkte ik ook al!

Frank, we missen je op teamspeak! :'(

Hacker & Cracker /// Editor of the beast, Vi-Vi-Vi /// Overclock until it hertz! UNTIL IT MEGAHERTZ!


  • CptChaos
  • Registratie: april 2002
  • Niet online

CptChaos

Tweakers abonnee Tweakers abonnementen

It's a kind of magic

quote:
mrc4nl schreef op zaterdag 18 augustus 2012 @ 00:04:
1. "Kam" met fijne mazen, geen idee hoe zo'n ding heet, deze is wel wat versleten.
Dat zeg je goed; zoiets heet een lijmkam. :)

[ Spotweb ][ BuG Community ][ Diablo ]


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
Ghost Dog schreef op maandag 20 augustus 2012 @ 15:22:
Dit lijkt een strakke mod te worden, en daar houd ik wel van! :9
dankje, dat is zeker de bedoeling, en doe mn best.
quote:
naabgamer schreef op maandag 20 augustus 2012 @ 23:06:
[...]

wut hoek strip ? normaal gesproken zou contactlijm niet meer los moeten komen tenminste als het goed aan gebracht is en goed uitgedroogd is voor het plakken.

Te minst ik heb er nooit last van gehad bij gebogen balies afplakken , maar dat was wel met spuitlijm geen smeer lijm.
gingen die balies van jou ook met een radius van 10cm de bocht om?
ik heb het ook met 2k epoxy geprobeerd maar dat ging niet veel beter.
het grootste gedeelte gaat prima met contactlijm, maar het laatste gedeelte is tricky.
misschien heb ik er ook niet genoeg op gesmeerd, maar het liet iig los.

en wat voor spuitlijm was dat, ben benieuwd. misschien werkt het wel stukken beter.
quote:
hardwarejunk schreef op maandag 20 augustus 2012 @ 23:08:
[...]

Frank, we missen je op teamspeak! :'(
haha. ik steek veel tijd in mn build maar niet al mn tijd ;)
mn huidige game pc ook nog, ben gewoon beetje flauw van bf3. heb een steam account vol leuke spellen. Als de school weer begint, dat is over een weekje al :X zal ik minder tijd hebben voor de build.
en ga ik wat meer stoom af blazen met games. tot die tijd genoeg te doen, want op school zal ook een deel van de build gerealiseerd worden, eerst moeten de de kastjes af zijn.
ben al vrij ver, ik zal die progess in de volgende update zien

Ora et Labora


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

update 7

ik was al eerder begonnen met het maken van de kastjes,
het zagen van de planken was vrij makkelijk.
http://mrc4.nl/afbeelding.php?image=P1000990.JPG
dit geeft een goede indruk van hoe het moet worden, het verschil tussen links en rechts hoort zo, verder staat de voorkant ook nog eens 3 graden naar voren, al is het was moeilijk om te zien.
http://mrc4.nl/afbeelding.php?image=P1000996.JPG
voorgeboord en verzinken
http://mrc4.nl/afbeelding.php?image=P1010010.JPG
er bleek een plank verkeerd gezaagd te zijn, ik gebruikte de verkeerde, dat was de reden dat ik de gebogen voorkant opnieuw kon maken, ik zaagde hem te kort af.
http://mrc4.nl/afbeelding.php?image=P1010770.JPG
verder heb ik van marktplaats de benodigde ladelopers gekocht, die dingen zijn in de winkel al snel 32 euro per paar, bedenk wel dat ik 6 paar nodig had. ik heb 10 euro per paar betaald 8)
de hele doos woog 12.5 kilo 8)7
http://mrc4.nl/afbeelding.php?image=P1010613.JPG
het nadeel van marktplaats is, je moet kiezen uit wat er aangeboden word.ik heb nu dus 12 ladelopers die voor zware last bedoeld zijn (40 kilo) en ook niet echt voor(zelfbouw)laden.
ik heb er gewoon extra gaten ingeboord, zodat ik het vast kon zetten:
http://mrc4.nl/afbeelding.php?image=P1010842.JPG
die moesten ook verzinkt worden, dat heb ik gedaan met een grotere boor
http://mrc4.nl/afbeelding.php?image=P1010847.JPG
ook een nadeel van deze ladelopers is dat er op de een of andere manier zijn gemaakt op iets op te schuiven. het steekt ietsjes uit tov de rest:
http://mrc4.nl/afbeelding.php?image=P1010848.JPG
een flikje klap van de hamer doet wonderen :*) het andere deel van de ladelopers zijn natuurlijk ook voorzien van extra gaten, helaas heb ik daar geen kiekjes van.

Ora et Labora


  • TecHHeaD
  • Registratie: oktober 2011
  • Laatst online: 21-11 19:34

TecHHeaD

Cult of Vi

Frankiiiieeeee lekker bezig man! 8)

keep it up braddah!

Hacker & Cracker /// Editor of the beast, Vi-Vi-Vi /// Overclock until it hertz! UNTIL IT MEGAHERTZ!


  • Solid Seal
  • Registratie: september 2001
  • Laatst online: 15-11 22:00

Solid Seal

professionally professional

Mag ik vragen hoe hoog de desk wordt? en de kniehoogte?

nice work so far :)

Als ik een boete krijg betaal ik hem nooit, want iets dat je krijgt hoef je niet te betalen
I reject your reality and substitute my own!


  • SjaakDeBeer
  • Registratie: oktober 2010
  • Niet online

SjaakDeBeer

De Beer is los!

Ziet er erg strak uit. Ik zal zeker je built gaan volgen...

Sjaak de Beer escort-service, mag ik uw bestelling alstublieft?


  • Thaerel
  • Registratie: februari 2011
  • Laatst online: 16-11 10:33

Thaerel

|Waar Logica Stopt..|

Kun je tenminste veel spullen kwijt in je laden! Vooral flesjes kwik enzo! :+

  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
hardwarejunk schreef op woensdag 22 augustus 2012 @ 01:03:
Frankiiiieeeee lekker bezig man! 8)

keep it up braddah!
quote:
SjaakDeBeer schreef op donderdag 23 augustus 2012 @ 16:07:
Ziet er erg strak uit. Ik zal zeker je built gaan volgen...
quote:
SjaakDeBeer schreef op donderdag 23 augustus 2012 @ 16:07:
Ziet er erg strak uit. Ik zal zeker je built gaan volgen...
thanks.
quote:
Solid Seal schreef op woensdag 22 augustus 2012 @ 17:29:
Mag ik vragen hoe hoog de desk wordt? en de kniehoogte?

nice work so far :)
de desk heeft een hoogte van 78cm en de kniehoogte is 66.5cm

Ora et Labora


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

update 8

ik ben weer eens verder gegaan met de laden. 2 waren er al gelamineerd, maar hadden grote kieren aan n kant, er zat wel contactlijm maar die rekte uit, ik gen geen goede foto maar zoiets als dit
http://mrc4.nl/afbeelding.php?image=P1020448.JPG
contactlijm is prima voor grote oppervlaktes maar wanneer er trekspanning op staat, is het niet geschikt op te lijmen.
vandaag heb ik een 2e gebogen voorkant gelamineerd:
http://mrc4.nl/afbeelding.php?image=P1020443.JPG

http://mrc4.nl/afbeelding.php?image=P1020444.JPG

http://mrc4.nl/afbeelding.php?image=P1020445.JPG
ik had gewoon weg niet genoeg contactlijm voor het hele oppervlak., en op het gebogen eind zou het toch loslaten. daar zit dus geen lijm.
http://mrc4.nl/afbeelding.php?image=P1020446.JPG
het overtollige lijm heb ik zo goed als het ging verwijderd, door te schuren:
http://mrc4.nl/afbeelding.php?image=P1020450.JPG
het laminaat moest natuurlijk wel geplakt worden, dit heb ik gedaan met polyfix
http://mrc4.nl/afbeelding.php?image=P1020452.JPG

http://mrc4.nl/afbeelding.php?image=P1020453.JPG
hoewel de lijmtangen er nu wel af kunnen, zitten ze er nog op. morgen haal ik ze er vanaf en zal ik m nog zagen en mooie kantjes aan frezen :)

Ora et Labora


  • TecHHeaD
  • Registratie: oktober 2011
  • Laatst online: 21-11 19:34

TecHHeaD

Cult of Vi

quote:
mrc4nl schreef op zaterdag 25 augustus 2012 @ 00:31:

update 8

ik ben weer eens verder gegaan met de laden. 2 waren er al gelamineerd, maar hadden grote kieren aan n kant, er zat wel contactlijm maar die rekte uit, ik gen geen goede foto maar zoiets als dit
[afbeelding]
contactlijm is prima voor grote oppervlaktes maar wanneer er trekspanning op staat, is het niet geschikt op te lijmen.
vandaag heb ik een 2e gebogen voorkant gelamineerd:
[afbeelding]

[afbeelding]

[afbeelding]
ik had gewoon weg niet genoeg contactlijm voor het hele oppervlak., en op het gebogen eind zou het toch loslaten. daar zit dus geen lijm.
[afbeelding]
het overtollige lijm heb ik zo goed als het ging verwijderd, door te schuren:
[afbeelding]
het laminaat moest natuurlijk wel geplakt worden, dit heb ik gedaan met polyfix
[afbeelding]

[afbeelding]
hoewel de lijmtangen er nu wel af kunnen, zitten ze er nog op. morgen haal ik ze er vanaf en zal ik m nog zagen en mooie kantjes aan frezen :)
Gaat dus ook bij jou lekker Frank?! :)

Wauw ik bewonder je inzet en energie+tijd die je hier in steekt!

Hacker & Cracker /// Editor of the beast, Vi-Vi-Vi /// Overclock until it hertz! UNTIL IT MEGAHERTZ!


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
hardwarejunk schreef op zaterdag 25 augustus 2012 @ 00:33:
[...]


Gaat dus ook bij jou lekker Frank?! :)

Wauw ik bewonder je inzet en energie+tijd die je hier in steekt!
Haha, tja en ben qua werk nog niet eens halverwege. Komt mede dat ik niet elke dag aan Mn case besteed.
Ben al vanaf begin zomervakantie(regio noord) bezig.

Ora et Labora


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

UPDATE 9

vanochtend konden de lijmtangen eraf:
http://mrc4.nl/afbeelding.php?image=P1020460.JPG
het hpl blijft netjes op zn plaats, wel zijn er wat lijmresten, die moeten verwijderd worden:
http://mrc4.nl/afbeelding.php?image=P1020461.JPG
vervolgend moest het overige hpl worden verwijderd, voor:
http://mrc4.nl/afbeelding.php?image=P1020462.JPG
na:
http://mrc4.nl/afbeelding.php?image=P1020464.JPG
nu moesten de kantjes worden afgewerkt, ze zijn wat rafelig, al is dat voornamelijk vanwege de beschermfolie:
http://mrc4.nl/afbeelding.php?image=P1020469.JPG
met de bovenfrees er schuine kantjes aangemaakt. het is heel erg lastig om ngeen grote hap uit het werkstuk te vrezen omdat ik geen vlakke ondergrond heb. en de freesmachine vrij zwaar is.
klik als je een duidelijkere afbeelding wil zien:
http://mrc4.nl/afbeelding.php?image=P1020480.JPG
met de beschermfolie eraf in de volle zon 8) :
http://mrc4.nl/afbeelding.php?image=P1020486.JPG
als een spiegeltje, op naar de volgende stap: handgrepen.
ik mooiste zou zijn als ik push to open had. maar dat zou echt te duur worden.
de handgrepen kwamen ook van marktplaats om het betaalbaar te houden.
http://mrc4.nl/afbeelding.php?image=P1020487.JPG
afgetekend en 2 gaten geboord:
http://mrc4.nl/afbeelding.php?image=P1020490.JPG
die zit O-)
http://mrc4.nl/afbeelding.php?image=P1020491.JPG

Ora et Labora


  • Eccox
  • Registratie: mei 2011
  • Laatst online: 22-11 20:19
nice work volg ik zeker ;)

  • Nilsepils
  • Registratie: juni 2010
  • Laatst online: 01:19
ikea heeft hele goedkope push-to-open setjes. en met een paar schroefjes te plaatsen, moet je alleen wel echt goed glijdende lades voor hebben ;) dan is het nogsteeds de vraag of je dat wilt maar het is een optie.

Verder vind ik alle desk's erg vet, en deze is geen uitzondering :)

i5 2500K - Asrock Extreme4 Gen3 - G.Skill RipjawsX 8GB- Asus GTX660 Ti - Crucial M4 256Gb


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
Nilsepils schreef op zondag 26 augustus 2012 @ 01:00:
ikea heeft hele goedkope push-to-open setjes. en met een paar schroefjes te plaatsen, moet je alleen wel echt goed glijdende lades voor hebben ;) dan is het nog steeds de vraag of je dat wilt maar het is een optie.

Verder vind ik alle desk's erg vet, en deze is geen uitzondering :)
bedoel je om zelf te maken of gentegreerd in de ladelopers?
ik ben bij de ikea langsgeweest voor een paar ladelopers. maar ze hadden er niet genoeg voor mijn lades.
maar ik kan nog wel een keer kijken, bedankt voor de tip.





update 10

de voorkanten voor de de laden waren af.maar de kast was nog niet af.
ff een terugblik op hoe op hoe hij erbij stond:
http://mrc4.nl/afbeelding.php?image=P1000996.JPG
het eesrte wat moest gebeuren is het maken van een uitsparing voor de ladelopers. er zitten uitstulpsels aan die ik er niet vanaf ga slijpen. om dat te doen hub ik geleding gemaakt voor de bovenfrees:
http://mrc4.nl/afbeelding.php?image=P1010774.JPG
dat is n uitsparing, ik wist niet precies waar de ladelopers zouden komen en hub dus maar de volle breedte gebruikt, iets wat eigenlijk niet nodig is.
http://mrc4.nl/afbeelding.php?image=P1010775.JPG
nog eenje erbij:
http://mrc4.nl/afbeelding.php?image=P1010776.JPG

de grote zijpanelen moesten nog worden afgewerkt. dit heb ik gedaan met de 45o fasefrees.
vr:http://mrc4.nl/afbeelding.php?image=P1010820.JPG
na
http://mrc4.nl/afbeelding.php?image=P1010821.JPG

onderkant ook netjes afgewerkt:
http://mrc4.nl/afbeelding.php?image=P1010824.JPG
ladelopers erin, zoals je ziet heb ik niet helemaal netjes gefreesd. gelukkig zie je er niel veel van
http://mrc4.nl/afbeelding.php?image=P1010825.JPG
er 1e 2 delen konden aan elkaar.
http://mrc4.nl/afbeelding.php?image=P1010827.JPG
achterwand:
http://mrc4.nl/afbeelding.php?image=P1010830.JPG
andere zijwand:
http://mrc4.nl/afbeelding.php?image=P1010830.JPG

zo dat was het weer voor vandaag. morgen ga ik verder met de laden zelf.

mrc4nl wijzigde deze reactie 27-08-2012 00:10 (3%)

Ora et Labora


  • TecHHeaD
  • Registratie: oktober 2011
  • Laatst online: 21-11 19:34

TecHHeaD

Cult of Vi

Kijk Frank, dat moeten we hebben :)
Lekker bezig dude.

KUTGW!

Hacker & Cracker /// Editor of the beast, Vi-Vi-Vi /// Overclock until it hertz! UNTIL IT MEGAHERTZ!


  • Nilsepils
  • Registratie: juni 2010
  • Laatst online: 01:19
quote:
mrc4nl schreef op zondag 26 augustus 2012 @ 23:40:
[...]

bedoel je om zelf te maken of gentegreerd in de ladelopers?
ik ben bij de ikea langsgeweest voor een paar ladelopers. maar ze hadden er niet genoeg voor mijn lades.
maar ik kan nog wel een keer kijken, bedankt voor de tip.
nee ze hebben kleine pinnetjes die je langs de zijkant van de kast plaatst ;)

http://www.ikea.com/gb/en/images/products/besta-push-opener__0115134_PE268353_S4.JPG

http://www.ikea.com/gb/en/catalog/products/70196517/ deze :) als je die in de zijkant van je kast plaatst en je duwt dan enigzins in de buurt van dat pinnetje rolt ie open, maar dan moet je dus wel goede ladelopers hebben :)

i5 2500K - Asrock Extreme4 Gen3 - G.Skill RipjawsX 8GB- Asus GTX660 Ti - Crucial M4 256Gb


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
Nilsepils schreef op maandag 27 augustus 2012 @ 09:06:
[...]


nee ze hebben kleine pinnetjes die je langs de zijkant van de kast plaatst ;)

[afbeelding]

http://www.ikea.com/gb/en/catalog/products/70196517/ deze :) als je die in de zijkant van je kast plaatst en je duwt dan enigzins in de buurt van dat pinnetje rolt ie open, maar dan moet je dus wel goede ladelopers hebben :)
ah ok. ik bedenk me net dat ik 6 handgrepen heb gekocht. beetje zonde om die weg te laten en push to open dingetjes te kopen :P

update time!!!




update11

nu de buitenkant van de kast af is kon ik beginnen aan het maken van de laden
daarvoor moest een deel van de ladeloper eraf:
http://mrc4.nl/afbeelding.php?image=P1010836.JPG
gaten boren en verzinken:
http://mrc4.nl/afbeelding.php?image=P1010842.JPG

http://mrc4.nl/afbeelding.php?image=P1010845.JPG
er zaten 2 pennen in die iets wat naar buiten staken. met een hamer een klap gegeven. toen zaten ze netjes naar binnen:
http://mrc4.nl/afbeelding.php?image=P1010850.JPG
de zijkanten van de laden worden van Okoum t klinkt duur maar het is gewoon plaatmateriaal met meerdere lagen: triplex/multiplex dus.
http://mrc4.nl/afbeelding.php?image=P1010867.JPG
aftekenen en vastschroeven
http://mrc4.nl/afbeelding.php?image=P1010869.JPG
de bodem word van 18mm dik mdf. beetje overkill maar ik had dit nou eenmaal gekocht. dus waarom niet gebruiken :P
http://mrc4.nl/afbeelding.php?image=P1010881.JPG
hartlijn getekend en gaten geboord:
[img=640,480]http://mrc4.nl /afbeelding.php?image=P1010882.JPG[/img]
n kant zit op zn plaats:[url="http://mrc4.nl/afbeeldinggroot.php?image=P1010893.JPG"]http://mrc4.nl/afbeelding.php?image=P1010893.JPG[/url
de andere nu ook:
http://mrc4.nl/afbeelding.php?image=P1010894.JPG
da la is nog niet af. maar het is wel tijd om m even te passen:
http://mrc4.nl/afbeelding.php?image=P1010899.JPG
past niet ze zitten te ver uit elkaar :-( het cad ontwerp had een ander dikte voor de la dan de plaat werkelijk was
http://mrc4.nl/afbeelding.php?image=P1010882.JPG
probleem 2 : als la en kast precies in het midden zitten schuurt de onderkant over de bodem: -O-
http://mrc4.nl/afbeelding.php?image=P1010903.JPG
dan gewoon het la gedeelte verhogen:
http://mrc4.nl/afbeelding.php?image=P1010906.JPG
na wat kleine aanpassingen prezenteer ik u:<hans kazan modus aan> : de zwevende la:
http://mrc4.nl/afbeelding.php?image=P1010907.JPG
dat was het weer voor vandaag :)

Ora et Labora


  • TecHHeaD
  • Registratie: oktober 2011
  • Laatst online: 21-11 19:34

TecHHeaD

Cult of Vi

vanaf plaatje 4 doen je pics het niet :?

ze moeten laden dus ;)

ziet er heel goed uit Frank!

Vooral de lade-deur -ofhoejehetookmoetnoemen is prachtig afgewerkt, zeer proffessioneel!

TecHHeaD wijzigde deze reactie 28-08-2012 01:53 (66%)

Hacker & Cracker /// Editor of the beast, Vi-Vi-Vi /// Overclock until it hertz! UNTIL IT MEGAHERTZ!


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
hardwarejunk schreef op dinsdag 28 augustus 2012 @ 01:50:
vanaf plaatje 4 doen je pics het niet :?
ja i know. plaatjes stonden blijkbaar allleen nog lokaal. ze worden nu gepload.
verder zijn de linkjes klikbaar. de grote versie doet het als het goed is wel :)

Ora et Labora


  • TecHHeaD
  • Registratie: oktober 2011
  • Laatst online: 21-11 19:34

TecHHeaD

Cult of Vi

F5 does the magic of editing ;)

Hacker & Cracker /// Editor of the beast, Vi-Vi-Vi /// Overclock until it hertz! UNTIL IT MEGAHERTZ!


  • jip_86
  • Registratie: juli 2004
  • Laatst online: 22-11 18:23
Is die nu ook niet gaan doorhangen omdat je geen voor- en achterkant er op hebt zitten die dat recht houden?

Flickr


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
jip_86 schreef op dinsdag 28 augustus 2012 @ 09:30:
Is die nu ook niet gaan doorhangen omdat je geen voor- en achterkant er op hebt zitten die dat recht houden?
nee gelukkig niet. de ladelopers zijn zeer stevig en de bodem van de la ook. de voorkant zal trouwens niet voor extra stevigheid zorgen, alleen de achterkant een beetje.





update 12

verder met de laden.
de ladelopers liepen een beetje zwaar, door al het smeervet. dat heb ik verwijderd, en heb er wd40 tussen gespoten:
http://mrc4.nl/afbeelding.php?image=P1010911.JPG
achterkant erin, eerst goed vastzetten:
http://mrc4.nl/afbeelding.php?image=P1010914.JPG
toch was ik niet tevreden over de la kijk maar eens naar de linker zijkant. ik had de gaten op het verkeerde deel afgetekend en dus zitten er gaten bovenaan :F
http://mrc4.nl/afbeelding.php?image=P1010916.JPG
ook stonden de zijkanten bol.de metalen strip hielp, maar werd alsnog een beetje kromgegebogen door de houten plank :o
http://mrc4.nl/afbeelding.php?image=P1010923.JPG
dus nieuwe plank gezgaard in de lengterichting en niet in de dwarsrichting:
http://mrc4.nl/afbeelding.php?image=P1010919.JPG
aftekenen:
http://mrc4.nl/afbeelding.php?image=P1010925.JPG
en vastschroeven:
http://mrc4.nl/afbeelding.php?image=P1010926.JPG
en in de kast gezet
http://mrc4.nl/afbeelding.php?image=P1010929.JPG
nu zit er helaas een houden plaat voor de ladeloper, en kan ik niet het zwarte ding erop monteren.
ter info: at zwarte ding zorgt ervoor dat de loper telescopisch inschuift en niet blijft uitsteken als je m dicht doet:
http://mrc4.nl/afbeelding.php?image=P1010932.JPG
en uitgezaag met de decoupeerzaag, niet super netjes ik geef het toe O-)
http://mrc4.nl/afbeelding.php?image=P1010933.JPG
voordat ik verder wou gaan met de laden moest de kast stevig zijn. anders kan je de laden om maat zagen totdat ze een ons wegen :+
dus er moest een bovenkant op:
http://mrc4.nl/afbeelding.php?image=P1010935.JPG
ik weet helaas niet of het nu al is aangepast of niet, maar ik heb de zijwanden van de 2 kastten 3cm verder uit elkaar gezet, zodat er meer ruimte in de la ontstond. dot betekende dus ook, dat ik onderdelen opnieuw kon gaan maken.(dat is al gebeurd)
de volgende stap was latjes op de bodem leggen waar de grondplaat voor de la op kon rustten.
er moest natuurlijk wel een beetje ruimte zijn, zodat ie niet over de bodem schuurt :+
http://mrc4.nl/afbeelding.php?image=P1010937.JPG
oeps das niet de bedoeling natuurlijk:
http://mrc4.nl/afbeelding.php?image=P1010937.JPG

de zijkant loopt gelijk met de wand, maar als je de gebogen vorm ziet(eronder) zie je dat de wand zon 5cm meer naar voren moet staan om goed aan te sluiten
dus kon ie weer los :-(
voor:
http://mrc4.nl/afbeelding.php?image=P1010972.JPG
na:
http://mrc4.nl/afbeelding.php?image=P1010975.JPG
heb ook metteen maar een stuk mal gebruikt om af te tekenen
http://mrc4.nl/afbeelding.php?image=P1010980.JPG
en afgezaagd:
http://mrc4.nl/afbeelding.php?image=P1010982.JPG
en het resultaat waar ik niet tevreden over ben:
http://mrc4.nl/afbeelding.php?image=P1010983.JPG
waarom niet tevreden, kijk eens goed naar het rechterdeel, hij is te kort afgezaagd :')
en toen kon dus ook die er uit 7(8)7 de la had geen zin om mee te werken -O-
http://mrc4.nl/afbeelding.php?image=P1010986.JPG
nieuwe gezaagd:
http://mrc4.nl/afbeelding.php?image=P1010989.JPG
metalen ding overgeplaatst:
http://mrc4.nl/afbeelding.php?image=P1010990.JPG
en gaten geboord:http://mrc4.nl/afbeelding.php?image=P1010991.JPG
en toen eindelijk zat het een beetje:
http://mrc4.nl/afbeelding.php?image=P1010992.JPG
de eerste is altijd he moeilijkst. de 2e en 3e zijn op een veel betere mannier gedaan. maar die laat ik pas de volgende keer zien :P

Ora et Labora


  • F.West98
  • Registratie: juni 2009
  • Laatst online: 22-11 03:25

F.West98

Tweakers abonnee Tweakers abonnementen

Jongste 5 jaar-actieve user

Damn. Al dat opnieuw zagen en meten en doen... KUTGW!

* F.West98 bookmarked

2x Dell U2711 | i7 2600K | 24GB RAM | Samsung 830 256GB | EVGA P67 FTW | HD6790 - Alles
Firesphere: Chrome is dubieus. Firefox FTW
.oisyn: Windows is net zo slecht in commandline als Linux in GUI


  • TecHHeaD
  • Registratie: oktober 2011
  • Laatst online: 21-11 19:34

TecHHeaD

Cult of Vi

Ouch @ elleboog

Maar gaat verder super Frank!

keep it up bro!

Hacker & Cracker /// Editor of the beast, Vi-Vi-Vi /// Overclock until it hertz! UNTIL IT MEGAHERTZ!


  • TijmenK
  • Registratie: mei 2011
  • Laatst online: 15-11 13:05

TijmenK

hun ≠ hen ≠ zij

Schroeft zo'n prachtig bureau in elkaar, maar kan niet zelf zijn telefoon updaten... ;)

Prachtig! KUTGW!

http://www.youtube.com/watch?v=CYHGh6lmSbo


  • 3DDude
  • Registratie: november 2005
  • Laatst online: 00:34

3DDude

I void warranty's

Het ziet er goed uit man :D

Zeer nice.

Wel een vraag:
Waar komt de pc nou in ? in een lade ? of onder je tafel blad zeg maar?

PC - Intel i7 3930k 3.2Ghz :Asus P9X79: 64GB DDR3 1600Mhz : 256GB Samsung 840 PRO: 480GB Crucial M500: MSI GTX760 | Doe is gek, lees mijn review van de D-link DIR-868L


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
3DDude schreef op woensdag 29 augustus 2012 @ 01:02:
Het ziet er goed uit man :D

Zeer nice.

Wel een vraag:
Waar komt de pc nou in ? in een lade ? of onder je tafel blad zeg maar?
bedankt, en gefeliciteerd. :)
op je vraag:de pc komt onder het tafel blad, de bedoeling is in het midden met waterkoeling, maar als ier nog een server bijkomt, kunnen de moederborden naar de zijkant geplaatst worden

Ora et Labora


  • xtreme14
  • Registratie: januari 2012
  • Laatst online: 01-07-2013
KUTGW en ik heb em gebookmarkt

  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
F.West98 schreef op woensdag 29 augustus 2012 @ 00:40:
Damn. Al dat opnieuw zagen en meten en doen... KUTGW!

* F.West98 bookmarked
quote:
bedankt allemaa d:)b l
quote:
gangsterjoop schreef op woensdag 29 augustus 2012 @ 01:01:
Schroeft zo'n prachtig bureau in elkaar, maar kan niet zelf zijn telefoon updaten... ;)
Prachtig! KUTGW!
thanks, en over mn telefoon, laat ik het zo zegen: het is gewoon niet mn sterkste punt. :$

en dan nu de update. ben creatief geweest met UBB codes, omdat het kan. :P





Update 12

Vandaag stond op de planning: het verenigen de la en de voorkant.

De bodem had nog niet helemaal de goede vorm, ik heb met de voorkant gebruikt om af te tekenen wat er nog teveel aan materiaal aan zit:
http://mrc4.nl/afbeelding.php?image=P1020492.JPG
dit dus met de decoupeerzaag verwijderd. het is lastig omdat de de voet van de zaag op het maar voor de helft kan rustten op het hout. als ik een nieuwe plank in n keer goed zou zagen zou het er ook beter uit zien.
http://mrc4.nl/afbeelding.php?image=P1020493.JPG
tevens zijn de zijkanten onder verstek gezaagd. ipv haaks, dit moet ervoor zorgen dat voorkant beter aansluit op de zijkantenhttp://mrc4.nl/afbeelding.php?image=P1020497.JPG
was was al laat op de avond en ik wou gewoon dat ding erin hebben.netjes werken had nu ff geen priortijd. de voorkant wilde ik met hoekstrips en schroeven aan de rest vastmaken. het moest demontabel blijven om de laden er ooit nog uit te kunnen halen,en door het het gebruik van hoekstrips blijft de voorkant netjes. O-)
hier dus n hoekstip a la beunhaas:
http://mrc4.nl/afbeelding.php?image=P1020499.JPG

http://mrc4.nl/afbeelding.php?image=P1020500.JPG
de hoekstrip is met een hamer onder de juiste hoek genaakt omdat de raaklijn met de voorkant niet haaks is.
http://mrc4.nl/afbeelding.php?image=P1020501.JPG
de 2e grote hoekstrip, kostte nogal wat moeite om in vorm te krijgen:
http://mrc4.nl/afbeelding.php?image=P1020505.JPG
extra gaten geboord en verzinkt:
http://mrc4.nl/afbeelding.php?image=P1020506.JPG
die zit: http://mrc4.nl/afbeelding.php?image=P1020507.JPG
issie niet mooi? *;
http://mrc4.nl/afbeelding.php?image=P1020508.JPG

Ora et Labora


  • joordy
  • Registratie: maart 2012
  • Laatst online: 21-11 18:15
Zeer mooi !
KUTGW :)

  • Pixeltje
  • Registratie: november 2005
  • Laatst online: 22:24

Pixeltje

Tweakers abonnee Tweakers abonnementen

Woo-woohoo!

Pff wat een gedoe met al dat opnieuw zagen.. heel herkenbaar wel ;) Het resultaat mag er zijn though, voorkant ziet er ook lekker strak uit :)

But we all do sort of the same thing, And that is rearrange what you thought was real. And, hmm, They remind you of the beauty of very simple things. You forget, because you're so busy going from A to Z, that there's... hmm ... 24 letters in between...


  • Hukkel80
  • Registratie: mei 2012
  • Laatst online: 21:29

Hukkel80

Dutch Lion Customising

Mooi project! Ik ben erg benieuwd naar je eindresultaat!

https://www.facebook.com/DutchLionCustomising


  • Damic
  • Registratie: september 2003
  • Laatst online: 21:48

Damic

Rotorhead

Man man respect, zoveel werk voor een lade.

Ik kan vanalles en nog wat maar niets te goei, klinkt bekent ??


  • TecHHeaD
  • Registratie: oktober 2011
  • Laatst online: 21-11 19:34

TecHHeaD

Cult of Vi

Ey Frank, die lades, die moeten van binnen geen objecten beschadigen, met die uitstekende schroeven etc. moet daar geen suede op ofzo :P
of satijn oid :)

Hacker & Cracker /// Editor of the beast, Vi-Vi-Vi /// Overclock until it hertz! UNTIL IT MEGAHERTZ!


  • masauri
  • Registratie: juli 2005
  • Laatst online: 20-11 23:32

masauri

aka qwybyte

Hele mooie build, maar ik kan je nu al vertellen dat je nadien te horen gaat krijgen dat er weer stof op je bureau zit :-p
Een echte stofmagneet volgens mij of zit ik mis?

CiP: Quak3moD


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
quote:
Pixeltje schreef op donderdag 30 augustus 2012 @ 07:37:
Pff wat een gedoe met al dat opnieuw zagen.. heel herkenbaar wel ;) Het resultaat mag er zijn though, voorkant ziet er ook lekker strak uit :)
quote:
Hukkel80 schreef op donderdag 30 augustus 2012 @ 10:38:
Mooi project! Ik ben erg benieuwd naar je eindresultaat!
quote:
Damic schreef op donderdag 30 augustus 2012 @ 11:42:
Man man respect, zoveel werk voor een lade.
bedankt,mijn werklust word gevoed met jullie positieve reacties. 8)
quote:
hardwarejunk schreef op donderdag 30 augustus 2012 @ 15:47:
Ey Frank, die lades, die moeten van binnen geen objecten beschadigen, met die uitstekende schroeven etc. moet daar geen suede op ofzo :P
of satijn oid :)
:') dat past toch niet een een strak modern design, meer iets voor jou ^^
en beschadigingen aanbrengen zal het waarschijnlijk ook niet doen, misschien wel een rubberen matje neerleggen zodat de inhoud niet zo zal glijden. de binnenkant bekleden ga ik niet doen natuurlijk. gewoon verven vergeet niet dat het aan de binnenkant zit, wat je voor het grootste gedeelte toch niet ziet.
quote:
masauri schreef op donderdag 30 augustus 2012 @ 16:13:
Hele mooie build, maar ik kan je nu al vertellen dat je nadien te horen gaat krijgen dat er weer stof op je bureau zit :-p
Een echte stofmagneet volgens mij of zit ik mis?
de voorkant, is wel gevoelig voor vette vingers ja, maar stofmagneet. doekje erover en stof is weg.
iig niet meer dan normaal. de bak(waar de pc in komt) is van staal geen hooglans maar mat/geborsteld, en de top van de desk word hoop ik natuursteen *; is makkelijk schoon te houden maar dat is nog wel stevig doosparen, en ik heb bij n offerte te horen gekregen dat ze mijn ontwerp niet konden maken

update timez!






Update 13

ik twijfelde tussen het laten zien van de 2e la wat niet veel verschilt van de eerste of een watercooling testsetup.
voor de verandering dan maar de testsetup, gekozen. toch komt het getal 13 er wel in terug ;w

ik kreeg donderdag(30 aug) een pakje binnen met plexi buizen. ik wilde geen slangen in het zicht hebben maar juist alles strak en transparant. slangtules gaan natuurlijk niet passen, en heb daarom knelfittingen gekocht.
http://mrc4.nl/afbeelding.php?image=P1020607.JPG
een duidelijk overzicht. linksonderin liggen fittingen die ik niet kon gebruiken omdat ze recht waren. mss toch niet zo'n goede koop geweest ik mis nog een hoop. verder zie je ook al de verbinding tussen pomp en rad.
wat verder:
http://mrc4.nl/afbeelding.php?image=P1020608.JPG
een kleine toelichting tot wat er rechtonderin is:
Het leek me wel een tof idee om ipv UV licht te laten schijnen tegen de buizen, de buizen zelf laten oplichten door er een ccfl in te stoppen. met een t splitsing en wat kit kan ik de draadjes waterdicht afsluiten.
ik bedenk me net dat hittepistoollijm ook kan, ook omdat het helder is.
als je goed kijkt zie je ook een kapotte ccfl, ik pakte m zonder te kijken, bleef haken en KNAP! toe had ik er weer eentje minder :/

hoe heb ik de ccfl buisjes dan zo gekregen?
om te beginnen moestten ze uit hun behuizing. daar zitten ze met een reden: ze zijn van glas, en dus heel erg breekbaar, heb er ervaring mee }:| .Gewoon zagen zou teveel risico worden. maar ik vond nog wel een pijpensnijder
http://mrc4.nl/afbeelding.php?image=P1020422.JPG
fototoestel was leeg, daarom geen foto's van het verwijderen ervan.

anyway terug in de woonkamer, een close-up:
http://mrc4.nl/afbeelding.php?image=P1020611.JPG

de loop was gemaakt, nu kon ik m vullen, meer problemen:
http://mrc4.nl/afbeelding.php?image=P1020613.JPG de fittingen zaten blijkbaar niet goed vast.
kon ik ze losdraaien. ook die van de ccfl en die zat muurvast. ik denk dat de plexi buizen niet iets te groot zijn en daarom met veel geweld willen passen. maar even op maat draaien kan ik niet.
krijg je dit http://tweakers.net/ext/f/rr8M7NEjAJzKm34wIZIzN7Hb/full.jpg
http://mrc4.nl/afbeelding.php?image=P1020614.JPG
die is dus ook geknapt.
http://mrc4.nl/afbeelding.php?image=P1020613.JPG
en dit ding lekt daarna weer vrolijk door:
http://mrc4.nl/afbeelding.php?image=P1020616.JPG
weer losgemaakt en met een hamer de fitting om hun plaats gezet en terug om zn plek:
http://mrc4.nl/afbeelding.php?image=P1020618.JPG
nu alles leakvrij was en het meeste lucht eruit was, de pomp aangezet. pomp draait, maar geen circulatie. fijn.het was vandaag vooral een hoop testten. ik ben ook niet bekend met watercooling, en zal vast een hoop dingen fout doen, maar al doende leert men. beter nu dan dan alles ingebouwd zit en al mn hardware een koude douche krijgt.

<filmpje met wc setup komt later>

soms hier in dit leven soms in dit bestaan zijn er van die dingen die fout kunnen gaan. O-)
de volgende update gaat verder met de laden. die zal beter zijn dat beloof ik


Ora et Labora


  • Thrillseekah
  • Registratie: januari 2004
  • Laatst online: 26-09 15:19
Ik denk dat je inderdaad op een wat dikkere tube uit komt. Maar wat een gaaf idee.! Zo zie je maar weer dat niet alles nog gedaan is qua casemodding. Gaaf idee!

  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
Thrillseekah schreef op vrijdag 31 augustus 2012 @ 08:32:
Ik denk dat je inderdaad op een wat dikkere tube uit komt. Maar wat een gaaf idee.! Zo zie je maar weer dat niet alles nog gedaan is qua casemodding. Gaaf idee!
dankje, ik zal alles in werking stellen om ervoor te zorgen dat die ccfls gaan werken.
lijkt me ook leuk met uv reactie vloeistof 8) ,waar ik mee getest heb ik goedkoop non reactief spul







Update 12



n van de dingen waar ik achter kwam is dat de ladelopers uitstaken:
http://mrc4.nl/afbeelding.php?image=P1020512.JPG
dit lijkt niet het geval, maar vanwege de ronde vorm komt de voorkant er toch tegenaan, en dat moest veranderd worden.geen groot probleem gewoon het hele ding wat naar achteren schuiven en weer vast schroeven.
1.loshalen
http://mrc4.nl/afbeelding.php?image=P1020514.JPG
2. uitsparing frezen
http://mrc4.nl/afbeelding.php?image=P1020514.JPG
3. weer op de plek vastschroeven, gedaan. op naar la #2. deze moest beter zijn.
ik heb gereedschap om netjes de hoek op te meten
http://mrc4.nl/afbeelding.php?image=P1020517.JPG
de 1w la als voorbeeld gebruikt
http://mrc4.nl/afbeelding.php?image=P1020519.JPG
zijkant #2 is netjes onder verstek gezaagd, in 2 richtingen 8)
http://mrc4.nl/afbeelding.php?image=P1020522.JPG
zoals je kan zien zijn de randen een beetje rafelig. daar moet nog een rond kantje aan.
http://mrc4.nl/afbeelding.php?image=P1020523.JPG
dit is het freesje wat ik heb gebruikt, de radius is erg klein,maar er hoeft ook geen heel profiel aan.
prima voor mijn doel.
http://mrc4.nl/afbeelding.php?image=P1020528.JPG
boven gedaan onder niet, verschil zie je goed.
http://mrc4.nl/afbeelding.php?image=P1020530.JPG
ik dacht dat ik ze allemaal al had bewerkt. blijkbaar niet:
http://mrc4.nl/afbeelding.php?image=P1020535.JPG
hier zijn die uitsteeksels nog eens goed te zien:
http://mrc4.nl/afbeelding.php?image=P1020536.JPG
en na:
http://mrc4.nl/afbeelding.php?image=P1020537.JPG
de rails vastgeschoeft en 2 zijkanen ook, niet zo spannend.
http://mrc4.nl/afbeelding.php?image=P1020546.JPG
netjes afgetekend:
http://mrc4.nl/afbeelding.php?image=P1020547.JPG
*poef* weg lijntje ;)
http://mrc4.nl/afbeelding.php?image=P1020548.JPG
nu kon de voorkant er op, er moest natuurlijk wel een kleine afstand tussen beidde lades zitten andes zouden ze over elkaar schuuren en dat is niet de bedoeling:
http://mrc4.nl/afbeelding.php?image=P1020551.JPG
nog eerst even de gaten voor het handvat aftekenen:
http://mrc4.nl/afbeelding.php?image=P1020554.JPG
kleine hoekstrip, gaten geboord verzinkt en de strip onder de juiste hoek gevormd, niet super netjes maar maar is ook uit het zicht O-)
http://mrc4.nl/afbeelding.php?image=P1020553.JPG
ik had de grote hoekstrip ook onder de juiste hoek gemaakt met een hamer, even afkorten, gebeurd er dit :o
http://mrc4.nl/afbeelding.php?image=P1020556.JPG
t zaagblad hapte en sloeg het stuk aluminium uit mn hand
http://mrc4.nl/afbeelding.php?image=P1020558.JPG
pleistertje erop en weer verder gaan, hoekstrip nu wel netjes afgekort
http://mrc4.nl/afbeelding.php?image=P1020559.JPG
de volgende dag heb ik de verf eens aangebroken:
http://mrc4.nl/afbeelding.php?image=P1020561.JPG

tot de volgende update! :w

Ora et Labora


  • GerGio
  • Registratie: oktober 2009
  • Laatst online: 22-11 04:37
Ziet er goed uit.

Ik vind overigens het idee om de buizen zelf op te laten lichten een erg origineel idee ik ben benieuwt hoe het uit gaat pakken.

Ik zou zeggen KUTGW

http://battlelog.battlefield.com/bf3/user/KasPlantje_GvG/


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
GerGio schreef op zondag 02 september 2012 @ 13:01:
Ziet er goed uit.

Ik vind overigens het idee om de buizen zelf op te laten lichten een erg origineel idee ik ben benieuwt hoe het uit gaat pakken.

Ik zou zeggen KUTGW
dankje
het is de afgelopen dagen nogal stil geweest omdat ik weinig nieuws te melden heb.
en om nou 6x hetzelfde te postten leek me ook niet zo n goed idee. het werk zit m in het maken van laden en ze netjes te plaatsen. niet anders dan dat ik de afgelopen dagen heb gedaan.geen echte update dus, maar wel een paar foto'tjes met de huidige stand van zaken :)

hier een foto van de 1e kast. weinig veranderd.
http://mrc4.nl/afbeelding.php?image=P1020695.JPG
ook kwam ik n gebogen voorkant te kort. er moest er dus ntje extra komen.
mal is ook breder dan de vorige
http://mrc4.nl/afbeelding.php?image=P1020696.JPG
bij de 2e kast is meer vooruitgang geboekt. de laden zitten erin, maar niet helemaal naar mijn zin.
t is een beetje scheef.
http://mrc4.nl/afbeelding.php?image=P1020694.JPG
ik zal kijken wat ik met de 3e voorkant kan doen. als die beter is gebruik ik die.
na dit weekend wil ik echt vooruitgang hebben geboekt. ben er al 6 weken mee bezig, en ben het een beetje zat, ik wil het ding af hebben. pas dan kan ik naar de volgende fase: de metalen bak waar de hele pc in komt.

mrc4nl wijzigde deze reactie 06-09-2012 23:57 (13%)

Ora et Labora


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

Update 13

een compilatie van het werk van de afgelopen dagen.
zoals ik al had aangegeven in de vorige post, was ik niet echt tevreden over de voorkant. Ik heb de laatste vorm uit de mal gehaald, en ook beplakt met hpl,
netjes gezaagd, en vastgemaakt:
http://mrc4.nl/afbeelding.php?image=P1020880.JPG
de grote plaat die even met plakband vastzit, moest onder een hoek(voorover) worden gezaagd, en dus moet ik m eerst aftekenen. Ik heb mn lasertje gebruikt en met een lijmtang tijdelijk op zn plaats vastgezet.
http://mrc4.nl/afbeelding.php?image=P1020883.JPG
afgetekend, maar het ging erg moeizaam met balpen:
http://mrc4.nl/afbeelding.php?image=P1020885.JPG
met de decoupeerzaag erlangs:
http://mrc4.nl/afbeelding.php?image=P1020886.JPG
:/ het is voor mij al moeilijk om netjes met een decoupeerzaag recht langs een lijntje te zagen, maar als het lijntje dan ook al niet helemaal recht is word het resultaat ook niet geweldig, met de schuurmachine zijn de grootste oneffenheden nu vlakgeschuurd
http://mrc4.nl/afbeelding.php?image=P1020888.JPG

http://mrc4.nl/afbeelding.php?image=P1020890.JPG
er moest 2mm ruimte zijn met de onderste la, dit heb ik gedaan met uitvulplaatjes. Daarna heb ik met kit het frontje vastgelijmd.
http://mrc4.nl/afbeelding.php?image=P1020891.JPG
het er wat kitranden zijn geeft niet, die kan je makkelijk wegsnijden als het is opgedroogd.weer een stapje verder :)
http://mrc4.nl/afbeelding.php?image=P1020964.JPG
de laden waren nog niet afgewerkt, er moesten nog schuine kantjes aan en handgrepen. Ook heb ik ipv een aluminium hoekstrip een houten latje, onder verstek gezaagd.
ziet er toch niet even wat beter uit.
http://mrc4.nl/afbeelding.php?image=P1020965.JPG
ik zou het afraden om na te doen, maar het is voor mij practiser om het werkstuk langs de frees te halen, dan de frees langs het werkstuk. Anders krijg ik van die lamme armen, en op deze manier heb ik ook beter zicht op wat er gebeurd:
http://mrc4.nl/afbeelding.php?image=P1020969.JPG
alle frontjes voorzien van schuine kanten,het bovenste frontje heeft trouwens losgelaten. ik denk dat ik de volgende keer toch beter eerst beidde kanten kan schuren:
http://mrc4.nl/afbeelding.php?image=P1020971.JPG
handgrepen erop, en toen was het tijd om te verven. Eerst alles afgeplakt (beschermende folie is er al af)
http://mrc4.nl/afbeelding.php?image=P1040017.JPG
schuren, grondverf,schuren, 1e laklaag:
http://mrc4.nl/afbeelding.php?image=P1040030.JPG

http://mrc4.nl/afbeelding.php?image=P1040031.JPG

als laatste had ik nog een leuk ideetje: verlichting in de laden zelf, de ladegeleiders zijn van metaal en zouden dus stroom kunnen doorgeven.
achter had ik de voeding aangesloten:
http://mrc4.nl/afbeelding.php?image=P1040022.JPG
en voor 2 draadjes, en een ledstrip. Voor testdoeleinden, de ledstrip zelf zal uiteindelijk ergens anders komen.en er zal n kleur licht komen. ik ga niet per la een controller aansluiten.
http://mrc4.nl/afbeelding.php?image=P1040028.JPG


Ora et Labora


  • mr_mister2004
  • Registratie: april 2005
  • Laatst online: 12-11 07:56
Damn, KUTGW. Zit er mooi uit.
Ben je niet bang dat die bruine tape vlekken achter laat?

A Specialist is Someone Who is Called at the Last Moment to Share the Blame


  • Damic
  • Registratie: september 2003
  • Laatst online: 21:48

Damic

Rotorhead

Ziet er goed uit, maar euhm geen combin (zoiets maar dan eventueel wat kleiner)?

Ik kan vanalles en nog wat maar niets te goei, klinkt bekent ??


  • _ferry_
  • Registratie: januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

De lades zien er echt goed uit. Jammer dat het soms wat mis loopt, maar waarschijnlijk gaat het elke keer beter en sneller ;)
qua waterkoeling, voor het gebruik van acryl buis ipv slang kun je deze koppelingen niet gebruiken, je hebt daarvoor speciale sli koppelingen van bitspower geloof ik. En de ccfls in het water doen raad ik l helemaal af. Er staat800 a 1500v op die draden, ook op dat dunne draadje die langs het buisje loopt. Ook beperkt het de flow nogal. Iets anders verzinnen dus ;)

  • Rob Coops
  • Registratie: april 2008
  • Laatst online: 23-10 22:42
CCFL in het water is inderdaad niet slim als je zo iets wilt doen dan moet je denken aan de CCFL in een afgesloten buis in het water. Maar dan heb je inderdaad het probleem dat je een stuk minder water kunt verplaatsen omdat die buis natuurlijk in de weg zit.

Een van de andere mogelijkheden is de ccfl achter de buis plaatsen afhankelijk van de kijkhoeken die mogelijk zijn kun je dat zo doen dat het haast niet te zien is dat de ccfl achter de buis is geplaatst in plaats van in de buis.

  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
mr_mister2004 schreef op zondag 16 september 2012 @ 14:57:
Damn, KUTGW. Zit er mooi uit.
Ben je niet bang dat die bruine tape vlekken achter laat?
thanks en nu je je het zegt, ik denk het wel, maar ach die poets ik er weer vanaf.
quote:
Damic schreef op maandag 17 september 2012 @ 00:32:
Ziet er goed uit, maar euhm geen combin (zoiets maar dan eventueel wat kleiner)?
dankje. mooi ding, maar helaas zoiets heb ik niet tot mijn beschikking.
quote:
_ferry_ schreef op maandag 17 september 2012 @ 08:18:
De lades zien er echt goed uit. Jammer dat het soms wat mis loopt, maar waarschijnlijk gaat het elke keer beter en sneller ;)
qua waterkoeling, voor het gebruik van acryl buis ipv slang kun je deze koppelingen niet gebruiken, je hebt daarvoor speciale sli koppelingen van bitspower geloof ik. En de ccfls in het water doen raad ik l helemaal af. Er staat800 a 1500v op die draden, ook op dat dunne draadje die langs het buisje loopt. Ook beperkt het de flow nogal. Iets anders verzinnen dus ;)
ik heb een paar van die sli koppelingen 2e hands gekocht, nieuw zijn ze te duur.
maar ik wil graag dat het gewoon werkt met die normale, ik ga eerst kijken of ik die toch kan gebruiken.
ccfls in water beperken de flow wel, maar zolang de temperaturen niet boven de 60o komen ben ik wel tevreden. het koelmiddel hoort niet geleidend te zijn dus voltages zouden geen probleem moeten zijn, en anders zou ik m in een transparant kripkousje kunnen krimpen.als dat dat niet gaat kan ik anders nog leds gebruiken. cclfs ertegenaan ben ik iig geen voorstander van.

en ik het is al een tijd geleden sinds de laatste update. ik heb vandaag flink doorgewerkt en 1 kast is "af" nog een beetje extra verf is er hoeft niets meer aan te worden gedaan, nu de ander nog.
morgen als ik tijd heb plaats ik nog een update, ik wilde het vrijdag doen maar met het gedoe in haren is er niets van gekomen.

mrc4nl wijzigde deze reactie 24-09-2012 01:14 (3%)

Ora et Labora


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

Update 14

eindelijk progressie geboekt, er komt kleur
de laden in de grondverf, de bodem doe ik niet, er komt toch een rubberen mat in
http://mrc4.nl/afbeelding.php?image=P1040036.JPG
x3:
http://mrc4.nl/afbeelding.php?image=P1040037.JPG
had al speciaal oude kleding aan, verf aan mn vingers helaas ook, ik kwam er ook achter dat een foto maken met verf aan je vingers niet zo handig is :') gelukkig ging de verf er makkelijk vanaf met terpentine
http://mrc4.nl/afbeelding.php?image=P1040038.JPG
dat was de 1e laag, een dag later kon de 2e
grondverf is zo goed als op:
http://mrc4.nl/afbeelding.php?image=P1040040.JPG
bijgevuld:
http://mrc4.nl/afbeelding.php?image=P1040041.JPG
dan de 1e laag schuren:
http://mrc4.nl/afbeelding.php?image=P1040042.JPG
ladeloper eraf
http://mrc4.nl/afbeelding.php?image=P1040043.JPG
na het schuren:
http://mrc4.nl/afbeelding.php?image=P1040051.JPG
nu met een verfroller de 2e grondlaag aanbrengen
http://mrc4.nl/afbeelding.php?image=P1040053.JPG
na het drogen de grondlaag schuren, voor:
http://mrc4.nl/afbeelding.php?image=P1040055.JPG
na: http://mrc4.nl/afbeelding.php?image=P1040058.JPG
de toplaag, metallic, met aluminiumkleur:
http://mrc4.nl/afbeelding.php?image=P1040059.JPG

http://mrc4.nl/afbeelding.php?image=P1040060.JPG
helaas is de grondverf op terpeindebasis en de metallic op waterbasis, die verdragen elkaar slecht.
het zet er wel op, maar het ging heel erg lastig, het wil niet plakken, het drijft erop

http://mrc4.nl/afbeelding.php?image=P1040061.JPG

http://mrc4.nl/afbeelding.php?image=P1040063.JPG

ik heb bij de andere2 laden, er een primer op gespoten, ik hoop zo dat de verf beter hecht

http://mrc4.nl/afbeelding.php?image=P1040086.JPG


Ora et Labora


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

Update 15


alle schroefven aan de zijkanten van de 2 kasten dichtgeplamuurd
http://mrc4.nl/afbeelding.php?image=P1040087.JPG
de andere 2 laden, geschuurd en geverfd. laten drogen vor de kachel. in de werkplaats is het vochtig en koud
http://mrc4.nl/afbeelding.php?image=P1040090.JPG
nu de laden af zijn, heb ik microswitchtes geplaatst in de kasten.n voor elke la
http://mrc4.nl/afbeelding.php?image=P1040952.JPG

http://mrc4.nl/afbeelding.php?image=P1040954.JPG

dit is aan de achterkant, ergens moet de stroom vandaan komen ;)
http://mrc4.nl/afbeelding.php?image=P1040952.JPG
het aanbrengen van de microswitches, stappenplan
http://mrc4.nl/afbeelding.php?image=P1040964.JPG
uitsparing maken
http://mrc4.nl/afbeelding.php?image=P1040965.JPG
verbinden naar achteren
http://mrc4.nl/afbeelding.php?image=P1040968.JPG
au! geen idee hoe is gebeurd, maar wel dat het gebeurde:een flinke snee in mn vinger,pleister was nodig,
anders zou mn build onder het bloed komen te zitten.
http://mrc4.nl/afbeelding.php?image=P1040969.JPG
tijd om de lampjes te testten, voeding opaangesloten. aangezet, h er gebeurd niets, mischien polen omwisselen(het zijn ledstrips immers) nee ook geen resultaat. toen ging er iets branden:
http://mrc4.nl/afbeelding.php?image=P1040971.JPG
rook :( , ik heb snel de voeding uitgezet, het is een oude en zonder beveiliging blijkbaar.
wat bleek, n ledstrip was en + en de - om dezelfde lijn aangesloten.ja daar wil veel stroom doorheen :P
schade viel mee, voeding deed het nog:
http://mrc4.nl/afbeelding.php?image=P1040972.JPG

Ora et Labora


  • joordy
  • Registratie: maart 2012
  • Laatst online: 21-11 18:15
Ziet er gelikt uit !

  • Damic
  • Registratie: september 2003
  • Laatst online: 21:48

Damic

Rotorhead

* Damic lekt eens aan zijn scherm :p

Ik kan vanalles en nog wat maar niets te goei, klinkt bekent ??


  • Michael Knight
  • Registratie: november 2002
  • Laatst online: 22-11 02:26

Michael Knight

Moderator Consumentenelektronica

KITT, I need you buddy!

Wat een prestatie....deze blijf ik ook even volgen! KUTGW :)

"Death Blow....When someone tries to blow you up, not because of who you are, but for different reasons all together."


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
quote:
Damic schreef op zondag 30 september 2012 @ 00:01:
* Damic lekt eens aan zijn scherm :p
quote:
Michael Knight schreef op zondag 30 september 2012 @ 00:20:
Wat een prestatie....deze blijf ik ook even volgen! KUTGW :)
hartelijk dank voor jullie support :D


ik had nog een filmpje gemaakt, hierin is goed te zien dat de leds in de laden naar behoren werken

Ora et Labora


  • z999
  • Registratie: september 2011
  • Laatst online: 01-11 17:30
Goed idee die ledjes zo, ga ik onthouden, moet soon een bureau maken voor in mn mastering studio... :) kutgw

  • barry457
  • Registratie: december 2005
  • Laatst online: 13-11 13:20
Zeer netjes gedaan. Echt super dat je dit allemaal laat zien. Geeft zeer creatieve ideen. Nou vrouw lief nog een keer mee krijgen om dit uit te voeren.

  • funkygraz
  • Registratie: juli 2003
  • Laatst online: 05-11 14:20
op een seconde of 26 zie ik nog een led aanstaan in die middelste la, weet niet of in die test alle microswitches al aangesloten waren? ziet er iig gelikt uit, KUTGW

Merry men, let the quest for the holy grail begin :)


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

quote:
funkygraz schreef op dinsdag 02 oktober 2012 @ 10:13:
op een seconde of 26 zie ik nog een led aanstaan in die middelste la, weet niet of in die test alle microswitches al aangesloten waren? ziet er iig gelikt uit, KUTGW
Hh goed gezien. Schakelaarje was kapot daar , moet ik nog vervangen.

Ora et Labora


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:54

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

ik heb al een tijdje niets meer van me laten horen, niet dat ik gestopt ben, maar vooral omdat het werk repetitief is en niet interessant om hier te posten.en ook geen zin, motivatie ontbreekt een beetje ;(
verder met de komst van tweakers7 dat (ondanks de vele goede functie), de goede layout wel een beetje mist.en helaas is het forum sinds de update nog smaller geworden :s
dit betekend dat alle afbeeldingen worden geschaald en dat ze waziger worden,
het is een bekend probleem. hopelijk veranderen de devs dit binnenkort. tot die tijd kan je op de afbeeldingen klikken als je het niet goed kan zien


maar ook ander leuk nieuws er is de laatste tijd veel veranderd metname de infrastruktuur, onder andere:
• gigabit lan
• 60mbit internet
• complete backupserver

en die backupserver zal zn plaatsje vinden in mijn desk. dus 2 moederborden ipv n





Update 16




om te beginnen was ik niet tevreden met de lafrontjes er was een verdikking in de verf, hier goed te zien:
http://mrc4.nl/afbeelding.php?image=P1050003.JPG
dus de verf er maar weer afgeschuurd:
http://mrc4.nl/afbeelding.php?image=P1050004.JPG
verder geprobeerd de kieren dicht te plamuren:
http://mrc4.nl/afbeelding.php?image=P1050085.JPG
wat dus ook niet zo'n beste zet was ;(
http://mrc4.nl/afbeelding.php?image=P1050086.JPG

http://mrc4.nl/afbeelding.php?image=P1050088.JPG

http://mrc4.nl/afbeelding.php?image=P1050054.JPG

rubberen ondermat gesneden, lag in de werkplaats geen idee dat het bestond. maar ideaal zodat de spullen niet kunnen schuiven
http://mrc4.nl/afbeelding.php?image=P1050082.JPG

http://mrc4.nl/afbeelding.php?image=P1050083.JPG
witte led strip is ook binnen gekomen, deze zal in de laden komen. vind het beter dan die rgb strip
http://mrc4.nl/afbeelding.php?image=P1050080.JPG
http://mrc4.nl/afbeelding.php?image=P1050228.JPG

tijd voor de achterwanden in de laden, ik had ze nooit vastgezet,de oude strip eerst verwijderd
http://mrc4.nl/afbeelding.php?image=P1050205.JPG
achterwand er los in:
http://mrc4.nl/afbeelding.php?image=P1050208.JPG
ledstrip op maat snijden
http://mrc4.nl/afbeelding.php?image=P1050209.JPG

http://mrc4.nl/afbeelding.php?image=P1050210.JPG
zijkant vastschroeven en gaatje boren:
http://mrc4.nl/afbeelding.php?image=P1050214.JPG
en aansluiten
http://mrc4.nl/afbeelding.php?image=P1050216.JPG

http://mrc4.nl/afbeelding.php?image=P1050215.JPG

er ligt nog genoeg in het verschied, met deze herfstvakantie zal ik me wel vermaken, nu eerst slapen, ik heb knallende koppijn,en verwijt het aan slaapgebrek

Ora et Labora


  • Damic
  • Registratie: september 2003
  • Laatst online: 21:48

Damic

Rotorhead

Goed om nog eens een update telezen.

Ik kan vanalles en nog wat maar niets te goei, klinkt bekent ??


  • Soul__assasin
  • Registratie: april 2004
  • Laatst online: 07:47

Soul__assasin

de Belbelg

de desk builds zijn heel erg in tegenwoordig

www.weefab.com


  • hidra000
  • Registratie: mei 2006
  • Laatst online: 17-10 21:11
Wel mooi om te zien dat je zoveel tijd aan het front besteed.
Als die af is moet het zeker een geweldig desk zijn.

Misschien kan je beter die naden dicht kitten ipv plamuur.
Pagina: 1 2 3 Laatste


Populair:Apple iPhone 6Samsung Galaxy Note 4Apple iPad Air 2FIFA 15Motorola Nexus 6Call of Duty: Advanced WarfareApple WatchWorld of Warcraft: Warlords of Draenor, PC (Windows)Microsoft Xbox One 500GBTablets

© 1998 - 2014 Tweakers.net B.V. Tweakers is onderdeel van De Persgroep en partner van Computable, Autotrack en Carsom.nl Hosting door True

Beste nieuwssite en prijsvergelijker van het jaar 2013
