[CIP] CM Silencio 550 Limited Edition

Pagina: 1
Acties:

  • snelleeddie
  • Registratie: juli 2010
  • Laatst online: 20:13
Hierbij mijn aanvraag om deze Casemod te plaatsen bij Casemod topic op het forum.

CM Silencio 550 Limited Edition


Deze build is meden mogelijk gemaakt door Cooler Master en MSI waar voor dank.

http://tweakers.net/ext/f/rGIQAivPs89oKfsjk4qbB4eZ/full.png

http://t0.gstatic.com/images?q=tbn:ANd9GcT3Gms0QgkrWFwpUCgJdosa-imBe3QVpqMcYVjkWU8AqSecTP7Y3yZhdbjd7g

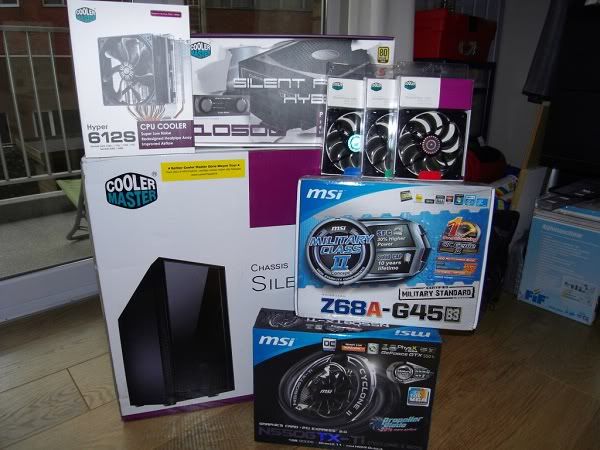

Het pakje dat ik heb mogen ontvangen.
http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10251-1.jpg

Cooler Master Silencio 550
Cooler Master Silent PRO Hybrid 1050W
Cooler Master Sickleflow 120 red,green,blue
Cooler Master Hyper 612S
MSI Z68A-G45 B3
MSI 550 GTX-TI

Maar meteen aan begonnen. Alles netjes aftekenen en na meten voor we de zaag er in zetten.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10252.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10253.jpg

Het resultaat

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10254.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10257.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10256.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10255.jpg

2 x 120mm fans in de top perfect fit.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10260.jpg

Radiator op zijn plaats.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10259.jpg

In de front 2 x 140mm fan om te zorgen dat er genoeg verse lucht aanvoer is voor in de case.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10263.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10264.jpg

  • snelleeddie
  • Registratie: juli 2010
  • Laatst online: 20:13
Mijn eerste idee van de DvDrom houder. Deze zal naast de 5.25bay komen te hangen.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10303.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10304.jpg

DvDrom er tussen.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10305.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10306.jpg

Even tegen de 5.25 bay houden om te zien of het mooi past.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10307.jpg

In de case.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10308.jpg

Ondertussen heb ik ook al op het werk de HDD cage en CDrom bay even aan gepakt. Heb al het overtollig metaal dat in de weg zat verwijderd.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10310.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10311.jpg

Heb mijn eigen dan ook nog even terug op de DvD houder gericht. Omdat ik met het eerste design niet echt te vrede was. Dus heb ik maar een nieuwe versie gemaakt die veel meer naar mijn zin is.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10309.jpg

Gemonteerd in de case.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10313.jpg

Nu kan ik uit meten waar ik de opening kan maken voor de CD. Ondertussen ook al begonnen met het buigen van de eerste koperen leidingen.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10314.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10315.jpg

Tot de volgende Update.

  • snelleeddie
  • Registratie: juli 2010
  • Laatst online: 20:13
Update!!
In deze update nog wat verder gewerkt aan de top of de case. Er moeten nog 2 gaten gemaakt worden voor het reservoir en de DvDrom. Dus even met de Dremer en Decoupeerzaag aan de slag gegaan met dit als resultaat

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10340.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10341.jpg

Alles even bijvijlen en opschuren.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10342.jpg

CDrom genstalleerd
Had mij van lengte vergist nu is de sleuf een paar mm te groot een de uit einde. Dit is nu niet echt een ramp.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10343.jpg

Cd er in :D

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10344.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10345.jpg

Reservoir geplaatst

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10346.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10347.jpg

Dan maar ineens een stukje koperen buis op maat gemaakt en geplaatst.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10348.jpg

Had nog een paar oude verleng kabels liggen van een vorig projectje. Heb al de sleeve van de kabels gedaan zodat ik alleen de witte draden over blijven.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10349.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10350.jpg

Dan even aan gesloten op de hardware.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10352.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10353.jpg

Ondertussen ook al de koperen buizen geplooid en op maat gemaakt. De buizen moeten alleen nog op geslist worden met een korrel 1000 en daarna gepolierd worden voor de afwerking.

Hier een paar foto's van de buizen en van de loop :)

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10508.jpg

Zoals je kan zien moeten ze nog wel verder afgewerkt worden.

De pomp heb ik maar rechtstreeks aan het res gehangen.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10512.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10511.jpg

koperen buizen op zijn plaats. Ik ontbreek nog 1 bitspower fillport maar deze had ik momenteel nog niet.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10513.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10514.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10515.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10516.jpg

Heb ook mijn ledstrip in ontvangst mogen nemen. Ook maar ineens een kleine mod op gedaan.
Aangezien deze 12volt 19A nodig heeft werkt het perfect met de voeding van een pc :D

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10506.jpg

draadjes gesoldeerd op print plaatje.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10517.jpg

Werkt perfect op de PSU

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10520.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10519.jpg

Ook al een met de front begonnen nog niet veel gedaan maar ik wacht nog op wat materiaal.
Soort Mesh gaan halen voor op de front te monteren.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10502.jpg

Op maat geknipt.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10504.jpg

Ledstrip er in.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10521.jpg

Hier boven komt nog een grill en dan nog plexi dus je zal alleen de schijn van de kleur zien. Wat ook perfect zal zijn :D

Tot de volgende Update :D

  • snelleeddie
  • Registratie: juli 2010
  • Laatst online: 20:13
Nog een klein pakje mogen ontvangen met de laatste stukken die ik nog nodig had 1 CM fan, fillport en bitfenix Alchemy kabels

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10528.jpg

Kabel zijn eigenlijk super had niet verwacht dat ze er zo goed uit gingen zien.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10530.jpg

Heb ook nog een wat verder gedaan aan de buizen. Heb ze nog eens op geschuurd met grid 1000

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10522.jpg

Daarna met Commandant nr 4 gepolished.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10524.jpg

Hier kun je het verschil zien tussen de 2

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10525.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10527.jpg

Terug op hun plaats gezet en even de fans aan gezet om te zien hoeveel licht ze geven.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10538.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10537.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10533.jpg

Aangezien er geen casebatch komt van MSI en CM, mogen wij zelf lekker iets bedenken dat in het oog springt.
Dus maar meteen aan begonnen om iets leuk en origineel te maken.
Stukje plexi met een printje van MSI logo.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10545.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10546.jpg

Even mooi uit vijlen en opschuren met als resultaat.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10547.jpg

Dan even de oven op 200grade late voor verwarmen.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10550.jpg

Als die op temperatuur is stukje plexi er in met een mal voor 5 minuutjes zodat het moor rond komt te staan.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10551.jpg

Laten afkoelen en dan krijg je dit.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10552.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10553.jpg

Even de GPU er bij gehaald zoals je kan zien staat hier het logo van MSI dus deze gaat weg.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10554.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10555.jpg

Ander logo in de plaats gezet.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10556.jpg

Even power aan zetten zodat het mooi oplicht.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10557.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10560.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10559.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10563.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10565.jpg

Nu nog iets verzinnen voor CM logo.

  • snelleeddie
  • Registratie: juli 2010
  • Laatst online: 20:13
Update !!

Eerst nog even een paar kleine details bij werken voor dat we kunnen beginnen met het verven.

Paar updates geleden had ik de HDD cage en Drivebay aangepakt. Ik had bij elks een stuk uit gehaald om de oneven heden weg te halen.
http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10310.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10311.jpg

Deze stukken moesten nog verder afgewerkt worden. Stukje aluminium op maat gezaagd mooi gat er in.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10571.jpg

Even test gedaan of ze mooi passen.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10572.jpg

Dan maar ineens begonnen met het eerste stuk er op te plaatsen. Heb hier voor Bison lijn metaal metaal gebruikt

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10573.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10574.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10575.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10580.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10581.jpg

Dit moet een 24u uitharden voor dat je het verder kan bewerken.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10576.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10579.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10584.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10585.jpg

Daarna was het tijd om de case uit elkaar te halen.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10582.jpg

Maakt het ook ineens makkelijk om dit te vervoeren alles paste netjes in mijn rugzak om mee naar mijn te kunnen nemen op de moto naar mijn werk. :)
Daar kan ik deze rustig opschuren en spuiten.

Primer laag

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/DSC00688.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/DSC00690.jpg

Na 2 lagen primer en 2 lagen afwerk lak waren de stukken klaar.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10586.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10587.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10588.jpg

Even de case in los in elkaar gezet.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10590.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10591.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10592.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10593.jpg

Thuis gekomen en direct de case terug in elkaar gezet met pompnagels en de hardware er terug in gegooid.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10599.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10598.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10600.jpg

Tot morgen

  • snelleeddie
  • Registratie: juli 2010
  • Laatst online: 20:13
Hartelijk dank aan Michel van Imatex voor de leuke prijs voor het lasersnijden en materiaal
IMATEX

Even alle stukken mooi naast elkaar gelegd. Nu is het nog gewoon paar gaatjes boren voor bevestigingen en dan staan we weeral een stap dichter bij het einde :D

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10610.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10611.jpg

Maar meteen aan begonnen :p
Voor ik ze heb kunnen monteren heb ik eerst nog een aantal gaatjes moeten maken om ze goed te kunnen bevestigen.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10614.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10621.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10622.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10613.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10615.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10618.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10619.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10616.jpg

Radiator cover in wit gespoten zodat het mooi bij de rest past :)

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10628.jpg

Ineens een setje van 8Gig ram er in gestoken.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10627.jpg

Nu dat de cover klaar is van de rad was het tijd om de radiator zelf even op te blinken. Even potje Commandand nr 4 er bij gehaald om het koper mooi op te blinken. Je kan al direct het verschil tussen de 2.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10639.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10642.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10643.jpg

Ineens maar op zijn plaats gezet.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10647.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10648.jpg

Volgende stap was het plexi bevestigen aan de zijkant van de drivebay.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10633.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10634.jpg

Display er in.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10635.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10636.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10637.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10638.jpg

Totaal plaatje het begint er echt al goed op te lijken ^^

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10652.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10653.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10661.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10662.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10655.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10660.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10657.jpg

  • snelleeddie
  • Registratie: juli 2010
  • Laatst online: 20:13
Update

Had bij de build van Richard gezien dat hij de logo's in plexi had gegraveerd voor zijn Corsair Graphite 600T MbK
Dus heb ik even dat idee overgenomen om de Casebadge te maken. Met als resultaat de Logo's van HWI CM en MSI op het plexi gegraveerd.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10663.jpg

Tijd om aan de zijpanelen te beginnen :D Heb deze mee genomen naar mijn werk het daar op mijn gemak te kunnen werken.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10672.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10673.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10674.jpg

Eerste paneel gedaan op naar de volgende. Dit paneel is iets lastiger omdat het allemaal verschillende stukken heeft.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10675.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10677.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10679.jpg

Beiden panelen gevijld en opgeschuurd

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10680.jpg

Tijd om de panelen te spuiten.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10688.jpg

Tussen de lagen verf mij even kunnen bezig houden om alle gaten van de bevestiging te laten verzinken.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10689.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10690.jpg

Daarna was het tijd om met de afwerk lak te spuiten.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10692.jpg

Na een paar uurtjes drogen kon ik de panelen mee naar huis nemen om daar het plexiglas op te monteren.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10693.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10696.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10697.jpg

Nog even de ledjes aan zetten :)

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10703.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10706.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10708.jpg

Verleng kabel met male en female stekker.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10595.jpg

Femele stekker er af knippen.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10597.jpg

Alle kabeltjes terug voorzien van pinnetjes.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10710.jpg

Male stekker er op nu heb ik male to male verleng kabel zoals de cooler master power cable. Zoals je kan zien is de witte verleng kabel een stuk korten dan de originele. Dit zorgt er voor dat je geen wir war hebt van kabels.
Het zelfde heb ik gedaan me 8 pin Power MB en6 pin power PCI.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10711.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10716.jpg

Power on en alles werkt perfect.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10714.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10715.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10719.jpg

Ineens de folie van het ander zijpaneel af gehaald om toch maar is te kunnen zien hoe het er uit ziet.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10720.jpg

Nog een klein filmpje van de case zelf :D (gewoon op klikken)

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/th_SDC10724.jpg

Heb ineens led voorzien voor het sponsor plaatje.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10730.jpg

Sponsor plaatje laten oplichten met 6 leds van 5mm. Het licht is niet echt mooi verdeeld maar dit zal het toch moeten doen. Denk dat er een beter resultaat zal zijn als je een glowstring of ledstrip neemt.

Plaatje op zijpaneel bevestigt

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10731.jpg

Pc even aan zetten.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10732.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10735.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10736.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10737.jpg

Bedoeling is nog dat ik het licht ga isoleren dat er nergens anders licht komt buiten op de plaatse die ik wil :)

Ook maar ineens het EK cpu blokje voorzien van 2leds van 3mm

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10741.jpg

Camera neemt de rode kleur niet zo goe op:(

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10740.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10742.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10743.jpg

Nog een klein beetje werk aan de case zelf en dan is deze klaar. Dan word het tijd om aan de voorkant te beginnen.

  • _ferry_
  • Registratie: januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Ziet er erg goed uit! Toestemming.

  • snelleeddie
  • Registratie: juli 2010
  • Laatst online: 20:13
Thx :D
Vanavond nog een Update :p

  • Nivida_intel
  • Registratie: september 2008
  • Laatst online: 22:23

Nivida_intel

Tweakers abonnee Tweakers abonnementen

Just smile and wave, boys.

:) Keep on the good work. Bookmarked :9~ O+ _/-\o_

Nah! Just smile and wave, boys. Smile and wave.


  • AktiveHate
  • Registratie: januari 2010
  • Niet online
Zeer mooie mod! Vind de radiator zo op de kast zeker apart, en koperen leidingen hou ik ook wel van!
Ik volg!

  • Haribo112
  • Registratie: augustus 2010
  • Laatst online: 15-04 15:38
Vind em ook erg mooi. Wel snel gedaan... En ik zie ergens op het moederbord een blauwe led. Misschien wel mooi als je die kan uitschakelen / lossolderen? Het kleurt erg raar bij de rest namelijk.

  • zoepersooi
  • Registratie: december 2010
  • Laatst online: 23:57
Gaaf
en natuurlijk met de beste onderdelen(sluikreclame) van de enige echte MSI
en dat koper kwijl kwijl

http://supsooi.tweakblogs.net/ kijk eens bij mijn advertenties intressante spullen


  • UgotHeinzzd
  • Registratie: juli 2006
  • Niet online

UgotHeinzzd

Wat kk je nh!

Weer erg creatief bezig, very nice Alain d:)b

[CiP] Aqueum initium TJ09 [CM] Fortress FT03


  • TijmenK
  • Registratie: mei 2011
  • Laatst online: 21:21

TijmenK

hun ≠ hen ≠ zij

Heel gave mod, hulde voor de creatieve msi badge!

http://www.youtube.com/watch?v=CYHGh6lmSbo


  • CDA441
  • Registratie: augustus 2010
  • Laatst online: 01:28

CDA441

Johnny

Vindt ik zeer mooi (had al zo'n gedachte waarom dat deze niet naar CM werd verplaatst)
Meestermod! :p

www.cda441.tk


  • maks11223344
  • Registratie: juni 2011
  • Laatst online: 19:50
Dat koper... Echt nice en de kleur is ook wel mooi ik hou wel van rood
En mag ik je vragen wat voor radiator dat is ziet er erg stak uit namelijk:p

  • GNOOM172
  • Registratie: september 2005
  • Laatst online: 14-04 21:45

GNOOM172

Gewoon een Gnoom

sssttt, jongens ik heb de afwerking van de voorkant al gezien!

Hiero; V&A aangeboden: Cooler Master Silencio 550 Limited Edition :D

LED staat toch voor Licht En Duurzaam?


  • thijsco19
  • Registratie: mei 2011
  • Laatst online: 21:07
@GNOOM172 & de rest, pssst hierzo

Ik vind de combi van koper met de rest egt heel mooi!! :)
Ook egt een geweldig idee van het logo van MSI op die videokaart!
kan niet wachten op de volgende update's.

  • snelleeddie
  • Registratie: juli 2010
  • Laatst online: 20:13
quote:
thijsco19 schreef op maandag 05 maart 2012 @ 23:04:
Ik vind de combi van koper met de rest egt heel mooi!! :)
Ook egt een geweldig idee van het logo van MSI op die videokaart!
kan niet wachten op de volgende update's.
Thanks en update komt er aan :D
quote:
Case is ondertussen al af en staat te koop idd, momenteel aan onderhandelen met een potentile koper voor de case dus met een beetje gelukt is het deze week verkocht. :D
quote:
maks11223344 schreef op maandag 05 maart 2012 @ 19:15:
Dat koper... Echt nice en de kleur is ook wel mooi ik hou wel van rood
En mag ik je vragen wat voor radiator dat is ziet er erg stak uit namelijk:p
Thx maar weet niet echt van welk merk de radiator is heb deze van een oude case afgehaald. :p
quote:
CDA441 schreef op maandag 05 maart 2012 @ 17:52:
Vindt ik zeer mooi (had al zo'n gedachte waarom dat deze niet naar CM werd verplaatst)
Meestermod! :p
Mercie :D
quote:
gangsterjoop schreef op maandag 05 maart 2012 @ 16:21:
Heel gave mod, hulde voor de creatieve msi badge!
Thx
quote:
UgotHeinzzd schreef op maandag 05 maart 2012 @ 15:48:
Weer erg creatief bezig, very nice Alain d:)b
Mercie Marnix :D
quote:
Supsooi schreef op maandag 05 maart 2012 @ 14:14:
Gaaf
en natuurlijk met de beste onderdelen(sluikreclame) van de enige echte MSI
en dat koper kwijl kwijl
:D
quote:
Haribo112 schreef op maandag 05 maart 2012 @ 13:52:
Vind em ook erg mooi. Wel snel gedaan... En ik zie ergens op het moederbord een blauwe led. Misschien wel mooi als je die kan uitschakelen / lossolderen? Het kleurt erg raar bij de rest namelijk.
Thx voor de tip maar ga het mobo zelf niets veranderen. Gebruik deze alleen maar voor deze casemod.
quote:
AktiveHate schreef op maandag 05 maart 2012 @ 13:25:
Zeer mooie mod! Vind de radiator zo op de kast zeker apart, en koperen leidingen hou ik ook wel van!
Ik volg!
Thx blij dat je het mooi vind.
quote:
Nivida_intel schreef op maandag 05 maart 2012 @ 12:20:
:) Keep on the good work. Bookmarked :9~ O+ _/-\o_
:D

  • snelleeddie
  • Registratie: juli 2010
  • Laatst online: 20:13
Update

Had bij de build van Richard gezien dat hij de logo's in plexi had gegraveerd voor zijn Corsair Graphite 600T MbK
Dus heb ik even dat idee overgenomen om de Casebadge te maken. Met als resultaat de Logo's van HWI CM en MSI op het plexi gegraveerd.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10663.jpg

Tijd om aan de zijpanelen te beginnen :D Heb deze mee genomen naar mijn werk het daar op mijn gemak te kunnen werken.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10672.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10673.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10674.jpg

Eerste paneel gedaan op naar de volgende. Dit paneel is iets lastiger omdat het allemaal verschillende stukken heeft.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10675.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10677.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10679.jpg

Beiden panelen gevijld en opgeschuurd

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10680.jpg

Tijd om de panelen te spuiten.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10688.jpg

Tussen de lagen verf mij even kunnen bezig houden om alle gaten van de bevestiging te laten verzinken.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10689.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10690.jpg

Daarna was het tijd om met de afwerk lak te spuiten.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10692.jpg

Na een paar uurtjes drogen kon ik de panelen mee naar huis nemen om daar het plexiglas op te monteren.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10693.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10696.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10697.jpg

Nog even de ledjes aan zetten :)

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10703.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10706.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10708.jpg

Verleng kabel met male en female stekker.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10595.jpg

Femele stekker er af knippen.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10597.jpg

Alle kabeltjes terug voorzien van pinnetjes.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10710.jpg

Male stekker er op nu heb ik male to male verleng kabel zoals de cooler master power cable. Zoals je kan zien is de witte verleng kabel een stuk korten dan de originele. Dit zorgt er voor dat je geen wir war hebt van kabels.
Het zelfde heb ik gedaan me 8 pin Power MB en6 pin power PCI.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10711.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10716.jpg

Power on en alles werkt perfect.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10714.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10715.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10719.jpg

Ineens de folie van het ander zijpaneel af gehaald om toch maar is te kunnen zien hoe het er uit ziet.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10720.jpg

Nog een klein filmpje van de case zelf :D (gewoon op klikken)

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/th_SDC10724.jpg

Heb ineens led voorzien voor het sponsor plaatje.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10730.jpg

Sponsor plaatje laten oplichten met 6 leds van 5mm. Het licht is niet echt mooi verdeeld maar dit zal het toch moeten doen. Denk dat er een beter resultaat zal zijn als je een glowstring of ledstrip neemt.

Plaatje op zijpaneel bevestigt

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10731.jpg

Pc even aan zetten.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10732.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10735.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10736.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10737.jpg

Bedoeling is nog dat ik het licht ga isoleren dat er nergens anders licht komt buiten op de plaatse die ik wil :)

Ook maar ineens het EK cpu blokje voorzien van 2leds van 3mm

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10741.jpg

Camera neemt de rode kleur niet zo goe op:(

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10740.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10742.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10743.jpg

Nog een klein beetje werk aan de case zelf en dan is deze klaar. Dan word het tijd om aan de voorkant te beginnen.

  • NoFearCreations
  • Registratie: augustus 2009
  • Laatst online: 19:29
Super CM! Wit met gepolijst koper doet het echt goed, en rad op de kast staat ook bruut!

"At vindicta bonum vita jucundius ipsa nempe hoc indocti..." | AMD X4 635 @3.1 Mhz | GTX560Ti TFII | 8GB DDR3 | Custom WC | Windows 8.1 | DayZEpoch = [UR] RetardMagnet


  • Seroo
  • Registratie: februari 2009
  • Laatst online: 15-04 12:56
Mooie mod! Dat gepolijste koper is erg mooi. Het window in ze zijkant vind ik ook erg mooi, wat voor plexiglas is dat? Ik zie mezelf dat nog wel eens kopen.

  • cjk89
  • Registratie: september 2011
  • Laatst online: 13-04 19:48
Ja dat vraag ik mij ook af, Highflow heeft het ook niet. Waar vind je dat zwarte transparante acryl?

  • Nivida_intel
  • Registratie: september 2008
  • Laatst online: 22:23

Nivida_intel

Tweakers abonnee Tweakers abonnementen

Just smile and wave, boys.

Pas op voor koperdieven :P

Nah! Just smile and wave, boys. Smile and wave.


  • snelleeddie
  • Registratie: juli 2010
  • Laatst online: 20:13
quote:
NoFearCreations schreef op dinsdag 06 maart 2012 @ 10:13:
Super CM! Wit met gepolijst koper doet het echt goed, en rad op de kast staat ook bruut!
Thanks :D
quote:
Seroo schreef op woensdag 07 maart 2012 @ 14:00:
Mooie mod! Dat gepolijste koper is erg mooi. Het window in ze zijkant vind ik ook erg mooi, wat voor plexiglas is dat? Ik zie mezelf dat nog wel eens kopen.
Thx :p
quote:
cjk89 schreef op donderdag 08 maart 2012 @ 11:13:
Ja dat vraag ik mij ook af, Highflow heeft het ook niet. Waar vind je dat zwarte transparante acryl?
Plexi komt van Imatex het is 5 mm smoke grey donker
quote:
lol :p

Update

Heb het laatste stuk kunnen gaan afhalen bij Imatex.
http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10761.jpg

Ondertussen ook al een kleine aanpassing gedaan aan de front zelf. Heb de USB en audio gaten dicht gemaakt met 2 componenten plamuur.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10758.jpg

Mengen tot je mooi egale kleur hebt.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10760.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10759.jpg

Na het laten uitharden goed opschuren.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10766.jpg

Even terug naar de grill van de voorkant heb deze lichtjes opgeschuurd zodat deze al mat staat voor het verven. Aan de achterkant heb ik me wat rest aval van het snijden een klein frame gemaakt waar ik de ledstrip op kan bevestigen.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10768.jpg

Ledstrip plaatsen :D

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10769.jpg

Langs de onderkant is een gaatje waar ik de kabel door kan loodsen voor de power.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10770.jpg

Dan maar ineens een kort filmpje gemaakt van de ledstrip. Deze is trouwens met afstand bediening te controleren. :D
http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/th_SDC10771.jpg

Volgende stap is het plexi voorbereiden voor de front van de case. Op 2 stukken van de front had ik een hoek nodig van 78 om het gewenste effect te krijgen. Dit heb ik opgelost met 2 houten stukjes die ik heb gezaagd met een hoek van 78. Deze 2 stukken heb ik vast gezet op mijn tafel met een fel schuurpapier onder.
http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10772.jpg

Dus nu moet ik alleen nog schuren tot ik de hoek van 78 heb op de plexi stukken.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10773.jpg

Paar uur verder en 2 stukken plexi later was dit het resultaat. Alle bij de stukken met een hoek van 78

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10777.jpg

Afval :p

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10775.jpg

Nu ik de juist hoek heb kan ik de 3 stukken aan elkaar lijmen, zodat het in een punt komt te staan.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10778.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10779.jpg

4 gaatjes boren om het mooi op de front te bevestigen. Past perfect :D

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10781.jpg

Bescherm folie er af geeft weeral een mooier zicht.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10782.jpg

Nu alle bevestiging gaten zijn gemaakt was het tijd om de stukken te spuiten.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10787.jpg

Alleen nog plaats voor de power en reset knop de rest heb ik allemaal dicht gemaakt.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10788.jpg

Als kers op de taart heb ik het originele casebadge van CM bij houden toen ik het deurtje er heb afgehaald. Deze krijgt natuurlijk een mooi nieuw plekje op de case.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10789.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10790.jpg

Alles terug in elkaar.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10791.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10793.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10792.jpg

Dan maar ineens op de case geplaatst :D

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10798.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10800.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10802.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10801.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10804.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10805.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10808.jpg

De buiten kant van de case is volledig klaar :D er moeten nog een paar kleine dingetjes gedaan worden in de binnenkant en dan is het tijd voor foto shoot ^^

Momenteel ook aan het leak testen systeem draait nu al een paar uur met vloeistof in.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10810.jpg

  • Ianovski
  • Registratie: juli 2010
  • Laatst online: 14-04 23:20
Dat is n gooood looking case! Echt prachtige afwerking enzo ook! :9~ :9~

Casemodding by Ian


  • hood
  • Registratie: mei 2007
  • Laatst online: 15-04 16:14
Ziet er al heel erg goed uit. mijn complimenten

Never fall in love with your own design!


  • mrc4nl
  • Registratie: september 2010
  • Laatst online: 01:46

mrc4nl

Tweakers abonnee Tweakers abonnementen

Fruiticious, ofzo.

heel, heel, heel erg goed gedaan. kudos d:)b
leuke ideen ook,

ijn casebuild is eindelijk af! -> [CiP] mrc4nl's desk


  • Gammort
  • Registratie: mei 2009
  • Laatst online: 07-04 21:46

Gammort

Petrolhead

Wow.. erg veel unieke details en ook aandacht voor elk detail. Super :D

Playing: Forza (FM4 & FH), Awesomenauts Xbox LIVE: Turill Steam: gammortos


  • yonathan
  • Registratie: april 2009
  • Laatst online: 14-04 21:46
Zo zo wat een prachtige case mod !

  • snelleeddie
  • Registratie: juli 2010
  • Laatst online: 20:13
quote:
Ianovski schreef op maandag 12 maart 2012 @ 21:19:
Dat is n gooood looking case! Echt prachtige afwerking enzo ook! :9~ :9~
Thx :)
quote:
hood schreef op maandag 12 maart 2012 @ 22:33:
Ziet er al heel erg goed uit. mijn complimenten
Mercie :p
quote:
mrc4nl schreef op maandag 12 maart 2012 @ 22:38:
heel, heel, heel erg goed gedaan. kudos d:)b
leuke ideen ook,
Thanks
quote:
Gammort schreef op maandag 12 maart 2012 @ 23:26:
Wow.. erg veel unieke details en ook aandacht voor elk detail. Super :D
:D
quote:
yonathan schreef op dinsdag 13 maart 2012 @ 19:55:
Zo zo wat een prachtige case mod !
Merice :p

Cooler Master Silencio 550 Limited Edition Completed

Mijn dank aan:

Marco van Cooler Master
http://tweakers.net/ext/f/rGIQAivPs89oKfsjk4qbB4eZ/full.png
Niels van MSI
http://t0.gstatic.com/images?q=tbn:ANd9GcT3Gms0QgkrWFwpUCgJdosa-imBe3QVpqMcYVjkWU8AqSecTP7Y3yZhdbjd7g
Michel van Imatex
http://www.imatex.be/images/imatexlogowitblauw.JPG
Natuurlijk wil ook de jury bedanken die mijn schets heeft geselecteerd om verder te kunnen gaan naar ronde 2
Originele case

http://content.hwigroup.net/images/products_larges/121477/1/cooler-master-silencio-550-black.jpg

Wat er van geworden is.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10829.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10826.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10828.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10821.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10843.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10842.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10848.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10851.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10855.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10856.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10858.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10862.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10864.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10865.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10869.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10870.jpg

  • zoepersooi
  • Registratie: december 2010
  • Laatst online: 23:57
echt een mega stoere awesome case
zo gaaf en dat je het ook zo snel heb weten te realiseren

http://supsooi.tweakblogs.net/ kijk eens bij mijn advertenties intressante spullen


  • Haribo112
  • Registratie: augustus 2010
  • Laatst online: 15-04 15:38
Die voorkant is echt puur vakwerk. Geniaal bedacht, met dat matzwarte plexi.

  • srikengames
  • Registratie: november 2011
  • Laatst online: 21-10-2013

srikengames

16 jarige puberale debiel

tis nog wel gewoon helder zwart plexi ;)

i don't suffer from insaniti, i enjoy every minute of it.


  • snelleeddie
  • Registratie: juli 2010
  • Laatst online: 20:13
quote:
Supsooi schreef op donderdag 15 maart 2012 @ 12:38:
echt een mega stoere awesome case
zo gaaf en dat je het ook zo snel heb weten te realiseren
Thx :D
Maar de case is ondertussen wel al een tijdje klaar daarom dat de updates zo snel achter elkaar kwamen.
quote:
Haribo112 schreef op donderdag 15 maart 2012 @ 18:31:
Die voorkant is echt puur vakwerk. Geniaal bedacht, met dat matzwarte plexi.
Thx maar de plexi is gewoon helder smoke grey plexi.
quote:
srikengames schreef op donderdag 15 maart 2012 @ 20:05:
tis nog wel gewoon helder zwart plexi ;)
Idd :D

  • timted3
  • Registratie: maart 2011
  • Laatst online: 13-11-2013
Je kunt veel zeggen, maar dit heb je echt mooi gedaan! +Veel voor jou!

  • Meelobee
  • Registratie: november 2001
  • Laatst online: 21:35

Meelobee

Slow but steady

Erg mooi :)

ZdMods | Project 720 | Project 180 | Project pǝʇɹǝʌuı | Harman/Kardon HTPC


  • NoFearCreations
  • Registratie: augustus 2009
  • Laatst online: 19:29
Super dat front, echt netjes gedaan.

NoFearCreations wijzigde deze reactie 17-03-2012 16:06 (54%)

"At vindicta bonum vita jucundius ipsa nempe hoc indocti..." | AMD X4 635 @3.1 Mhz | GTX560Ti TFII | 8GB DDR3 | Custom WC | Windows 8.1 | DayZEpoch = [UR] RetardMagnet


  • MrMilco
  • Registratie: februari 2011
  • Laatst online: 23:04

MrMilco

Tweakers Verslaafde

inderdaad erg netjes deze build, is de stilte er ook nog een beetje van de silencio, of is dit allemaal verdwenen??

  • maartuuuuuh
  • Registratie: november 2010
  • Laatst online: 13-01 16:59
ik sta gewoon iedere keer versteld van dit soort mods... GEWELDIG gedaan!

  • Bioshiit
  • Registratie: december 2011
  • Laatst online: 05-04 22:52
Deze heeft mij van m'n stoel geblazen

  • _ferry_
  • Registratie: januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Mooie build geworden. Super!

  • Biersteker
  • Registratie: juni 2009
  • Laatst online: 00:52
Echt dat hele concept van koperen buizen is echt leuk. Het geeft gewoon iets extra's. Maar Hardware Info? Dat is vloeken in de kerk!

Originally, a hacker was someone who makes furniture with an axe. Hou je veilig!


  • max666
  • Registratie: april 2011
  • Laatst online: 18-02 18:46
Wow ik vind dit echt een hele mooie mod.

Zeg wil je niet wat leuks doen met mijn computer voor een mooi pijsje :X _/-\o_ .

  • Singular1ty
  • Registratie: september 2009
  • Laatst online: 03:12

Singular1ty

Hardware Prutser

Je bent ook wel echt een kunstenaar vent, prachtige mod! Keep it up!

i5 2500K @ 5GHz // 8GB Samsung CH9 // P8Z77-i Deluxe // EVGA GTX670 // 2x Samsung 840 Pro 256GB // WD Green 3TB // Seasonic G-650 // Watercooled Bitfenix Prodigy // Meuk te koop!


  • mpronk
  • Registratie: maart 2012
  • Laatst online: 30-03-2012
AWESOME!

  • snelleeddie
  • Registratie: juli 2010
  • Laatst online: 20:13
quote:
timted3 schreef op zaterdag 17 maart 2012 @ 13:56:
Je kunt veel zeggen, maar dit heb je echt mooi gedaan! +Veel voor jou!
Thanks Timted3 :)
quote:
:D
quote:
NoFearCreations schreef op zaterdag 17 maart 2012 @ 16:05:
Super dat front, echt netjes gedaan.
Thx :p
quote:
MrMilco schreef op zaterdag 17 maart 2012 @ 18:44:
inderdaad erg netjes deze build, is de stilte er ook nog een beetje van de silencio, of is dit allemaal verdwenen??
Bwa het wel wat luider omdat de fans op volle toeren draaien. :p
quote:
maartuuuuuh schreef op dinsdag 20 maart 2012 @ 12:03:
ik sta gewoon iedere keer versteld van dit soort mods... GEWELDIG gedaan!
:D
quote:
Bioshiit schreef op dinsdag 20 maart 2012 @ 21:35:
Deze heeft mij van m'n stoel geblazen
lol :p
quote:
Thx ^^
quote:
max666 schreef op woensdag 21 maart 2012 @ 21:21:
Wow ik vind dit echt een hele mooie mod.

Zeg wil je niet wat leuks doen met mijn computer voor een mooi pijsje :X _/-\o_ .
Thx, je mag me altij een PM sturen met wat extra info.
De case zelf staat momenteel ook te koop.
V&A aangeboden: Cooler Master Silencio 550 Limited Edition :D
quote:
Biersteker schreef op woensdag 21 maart 2012 @ 19:28:
Echt dat hele concept van koperen buizen is echt leuk. Het geeft gewoon iets extra's. Maar Hardware Info? Dat is vloeken in de kerk!
Haha tja komt door de mod wedstrijd he ze zitten mee in de organisatie :)
quote:
Singular1ty schreef op donderdag 22 maart 2012 @ 10:08:
Je bent ook wel echt een kunstenaar vent, prachtige mod! Keep it up!
Mercie :)
quote:
:D

  • TimSeve
  • Registratie: december 2008
  • Laatst online: 05-04 21:30
Wicked :D

  • snelleeddie
  • Registratie: juli 2010
  • Laatst online: 20:13
Zo zo

Case is verkocht dus komt nog een klein staartje aan dit topic. Met de koper een leuke deal overeen gekomen. Om zijn hardware over te bouwen in deze case.
Nieuwe hardwarelijst.
Voeding Corsair HX1000W
Ram momenteel nog Kingston Hyper X 2x4GB
PNY GTX580 komt aftermarket koeler omdat voor die ref geen full cover blok te vinden is. :(
1 Intel SSD weet ni welke versie sticker is weg.
2 Seagate 500GB schijven.
Intel I7-3960 Socket 2011
Moederbord moet nog gekocht worden

Hier al een preview van de hardware dat ik al heb kunnen ontvangen.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10974.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10975.jpg

Maar ineens begonnen met passen van de voeding en al direct een probleem zal hier een kleine aan passing moeten doen om al de rest van de kabels door te krijgen.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10978.jpg

Nu even afwachten op het moederbord en water/luchtkoeling die nog bestelt moet gaan worden.

  • snelleeddie
  • Registratie: juli 2010
  • Laatst online: 20:13
Bestelling vandaag mogen ontvangen. :D

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10983.jpg

Dus maar meteen aan begonnen, als eerste ander pomp top op de pomp en deze ineens aan het reservoir gehangen op zijn plaats.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10984.jpg

Al beetje met de stroom kabels bezig geweest moet nog wachten tot morgen of overmorgen voor het moederbord. Deze zal de ASRock Fatal1ty X79 Professional worden.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10985.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10986.jpg

Daarna aan de GTX 580 begonnen. Even mooi naast elkaar gelegd:p

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10988.jpg

Koeler er af gehaald en dan nog een laag stof tegen gekomen

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10989.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10990.jpg

Even proper maken

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10991.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10992.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10993.jpg

Dan de heatsinks er op geplaatst. Met een soort 2 componenten pasta dat je eerst moet mengen voor je het op de ram chips moet smeren. Dan kan je de heatsinks er op plaatsen, duurt alleen wel 5 u voor het droog zou zijn. Ondertussen al 2 u verder en de koelpasta is nog altijd even lopend al in begin ben benieuwd wat het zegt tegen morgen. Heb maar voor alle zekerheid een stukje plexi er opgelegd en dan met wat knijpers er op zodat er constant druk op blijft.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC10996.jpg

Met een beetje gelukt morgen nog update als alles goed verloopt :D

  • Pixeltje
  • Registratie: november 2005
  • Laatst online: 15-04 13:32

Pixeltje

Tweakers abonnee Tweakers abonnementen

Woo-woohoo!

Wat een build! Respect hoor!

But we all do sort of the same thing, And that is rearrange what you thought was real. And, hmm, They remind you of the beauty of very simple things. You forget, because you're so busy going from A to Z, that there's... hmm ... 24 letters in between...


  • snelleeddie
  • Registratie: juli 2010
  • Laatst online: 20:13
Thx :D

Nog even een voorlaatste update posten. Case is klaar en word vanavond door de nieuwe eigenaar opgehaald :)
Door heel het systeem grondig te testen was ik. Ik de update vergeten.

De nieuwe hardware dat ik de vrijdag heb mogen ontvangen.
http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC11015.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC11016.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC11017.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC11018.jpg

Moet toch wel zeggen dat Asrock echt wel hun best heeft gedaan met de looks van dit MB maar da is smaak natuurlijk :D
Ineens ook bij passende ram natuurlijk.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC11019.jpg

Alles op het MB gemonteerd.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC11020.jpg

Maar ineens in de case geplaatst.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC11021.jpg

Heb dit weekend het lek testen gedaan en all de rest ge installeert. De lijm/koelpaste van heathsinks voor de GTX 580 was pas na 48u volledig uitgehard. Maar na veelvuldig te testen met Bechmarks en X aantal uur BF3 er op spelen werd de kaart maximum 73grade. Alleen merk ik wel dat de CPU wel aardig wat warmte produceert. Tijden game word hij 52grade en het koeler water Maximum 35grade met Fans op full RPM.
Tests zijn met gesloten gedaan.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/TEMPS.png

Als het wat mee zit kan ik straks na mijn werk nog een paar foto's maken voordat de case weg is.

  • snelleeddie
  • Registratie: juli 2010
  • Laatst online: 20:13
Nog even nieuwe foto's kunnen maken met de hardware er in.

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC11025.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC11026.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC11027.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC11028.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC11029.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC11034.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC11035.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC11036.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC11037.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC11038.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC11041.jpg

http://i1187.photobucket.com/albums/z382/alain-s/HWI%20contest/SDC11040.jpg

Ben blij dat ik de case heb kunnen verkopen. Wou eerst het geld gebruiken voor Cosmos II mod maar vadertje staat dacht er anders over dus zal geld dienen voor de belasting joepy -.-

Maar goeie nieuw is wel dat ik mijn idee al kan beginnen uitwerken in SU voor mijn nieuw Casemodje :D

  • Frietjemet
  • Registratie: juni 2008
  • Laatst online: 02-04 14:06
Erg mooi stukje werk, heeft een niet zo uitbundige uitstraling terwijl er ruim genoeg eye-candy is, goede foto's ook _/-\o_

  • ReTechNL
  • Registratie: december 2008
  • Laatst online: 14-04 00:42
Ik vind de voorkant zo bruut :)
* ReTechNL kwijlt..

  • l3p
  • Registratie: januari 2002
  • Laatst online: 00:34

l3p

www.^.nl

Gefeliciteerd met je Bit-Tech MOTY nominatie Alain :)
5 GoT members weer dit jaar *O*

http://images.bit-tech.net/content_images/2012/12/mod-of-the-year-2012/mod-of-the-year-614x250.jpg

L3p.nl - >> All Mods << - Highflow.nl - Facebook.com/l3p


  • zoepersooi
  • Registratie: december 2010
  • Laatst online: 23:57
Wow een kast speciaal voor een contest die on een korte tijd af moest zijn die een MOTY nominatie winnen ... WTF dat is echt suppppeeer

zoepersooi wijzigde deze reactie 24-12-2012 11:00 (4%)

http://supsooi.tweakblogs.net/ kijk eens bij mijn advertenties intressante spullen


  • Stoney3K
  • Registratie: september 2001
  • Laatst online: 15-04 16:29

Stoney3K

Gewoon. Omdat het kan.

Mooie strakke lijnen, orignele kleurstelling (wit zie je niet zo heel vaak), en dat koper... gewoon downright *shiny*. :Y)

Was er niks meer wat je kon doen aan die blauwe LED op het (laat maar zitten, oude) moederbord?

Stoney3K wijzigde deze reactie 24-12-2012 12:22 (7%)

It's time to party like it's 1984 -- Soundcloud


  • snelleeddie
  • Registratie: juli 2010
  • Laatst online: 20:13
@L3p: Thanks for the heads up Peter. :D

@Supsooi: Idd is wel leuk om er tussen te staan niet dat ik deze case veelkans maakt. Maar nominatie is altijd leukl. :D

@Stoney3K: Mercie man !!
Pagina: 1
