  • jjonkie
  • Registratie: januari 2002
  • Laatst online: 20:41
quote:
ikke26 schreef op maandag 25 april 2011 @ 21:22:
Dat is iets te hoog voor de TA2024. Geen wonder dat deze dan raar gaat doen :) . Heb je losse batterijen in serie gezet? Want dan zou je er een of twee uit kunnen halen en is alles goed.
ja en nee, het is een accu pakket van een cheap ass schroefboormachine. Ik kan er natuurlijk 1 of 2 uithalen maar ik denk dat ik dan problemen krijg met de bij behorende lader. Die is ook van de boormachine en heb ik uit zijn behuizing gehaald en in een apart kastje die ik dan aansluit als ik wil laden.

Hoe gaat zo'n ding reageren.... Volgens de specificatie zou het accu pakket 12 volt zijn. Klopt ook wel want het zijn 10 cellen van 1,2 volt...

Zal eens gaan meten met een echte meter wat de spanning nu exact is.

  • ikke26
  • Registratie: juli 2009
  • Laatst online: 22-10 21:32
Dan lijkt het me idd niet verstandig om er cellen uit te halen. Wat je dan zou kunnen overwegen is een TK2050. Misschien is een TA2020 ook nog wel bruikbaar, deze gaat volgens mij "officieel" tot 14.6 Volt, 0.4 Volt meer zal ook denk ik nog wel goed gaan ook al zit je dan wel op het absolute maximum, dit zou je in het echt moeten testen. De TA2024 mag "officieel" maar tot 13,2 Volt hebben.

Ik ben zelf op het moment ook bezig met een leuk compact kistje op basis van een HelderHifi TA2024, 9800mah litihium-ion accu en twee 10 cm stokoude 2-weg Blaupunkt dl1025 luidsprekers (ze zijn oud maar ze doen het nog geweldig goed)

ikke26 wijzigde deze reactie 25-04-2011 21:47 (23%)

Kijk op doehetzelfaudio.nl voor de beste versterkers. O.a. de TA2024, complete kits, en de Sure-Electronics 4*100 watt TK2050 Klasse D versterker, maar ook vele andere versterkers! Tevens ook accu's in alle soorten en maten!


  • jjonkie
  • Registratie: januari 2002
  • Laatst online: 20:41
kan ik de spanning niet op een of andere manier "afvlakken" zonder al te veel verlies? Het is namelijk maar een 1200 mAh pakketje. Op zich genoeg voor een avondje achtergrond muziek.

  • ikke26
  • Registratie: juli 2009
  • Laatst online: 22-10 21:32
Je zou gebruik kunnen maken van de 78s12. Hier is genoeg over te vinden op o.a. circuitsonline. Deze is bij o.a. Conrad verkrijgbaar http://www2.conrad.nl/goto.php?artikel=179353. Deze schakeling is erg makkelijk te maken. Verder heb je voor deze schakeling nog een 0.33uf en een 0.1uf condensator nodig.

Afbeelding schakeling:
http://i1224.photobucket.com/albums/ee376/ikke265/78S12.png

ikke26 wijzigde deze reactie 25-04-2011 21:53 (38%)

Kijk op doehetzelfaudio.nl voor de beste versterkers. O.a. de TA2024, complete kits, en de Sure-Electronics 4*100 watt TK2050 Klasse D versterker, maar ook vele andere versterkers! Tevens ook accu's in alle soorten en maten!


  • dj mazzel
  • Registratie: september 2010
  • Laatst online: 13-11-2011

dj mazzel

KlaarKratje.tk

quote:
ikke26 schreef op maandag 25 april 2011 @ 21:49:
Je zou gebruik kunnen maken van de 78s12. Hier is genoeg over te vinden op o.a. circuitsonline. Deze is bij o.a. Conrad verkrijgbaar http://www2.conrad.nl/goto.php?artikel=179353. Deze schakeling is erg makkelijk te maken. Verder heb je voor deze schakeling nog een 0.33uf en een 0.1uf condensator nodig.
ongeveer 2v dropout voltage?
edit: en daarmee bedoel ik vooral dat ie nogal veel verstookt, wil je lekker doordraaien

dj mazzel wijzigde deze reactie 25-04-2011 21:54 (8%)

www.KlaarKratje.tk (100-150)


  • wesleytjuh
  • Registratie: november 2004
  • Nu online

wesleytjuh

Kistradio specialist

quote:
jjonkie schreef op maandag 25 april 2011 @ 21:47:
kan ik de spanning niet op een of andere manier "afvlakken" zonder al te veel verlies? Het is namelijk maar een 1200 mAh pakketje. Op zich genoeg voor een avondje achtergrond muziek.
Je zou een diode ervoor kunnen zetten, zeer simpel maar effectief 0.7V eraf, desnoods 2. Een 7812 zou ik niet doen. Deze heeft minimaal een paar volt nodig tussen de ingangsspanning en uitgangsspanning, wanneer je accu dan rond de 12V zit, hou je nog maar 10V over na de regelaar.

TA2020 is ook een erg goede oplossing :). Deze kan dat gewoon hebben.

wesleytjuh wijzigde deze reactie 25-04-2011 21:54 (5%)

AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!


  • jjonkie
  • Registratie: januari 2002
  • Laatst online: 20:41
ja inderdaad, heb net een 'exacte' meting van onbelast volle accu is 15,03 volt........oeps...

  • ikke26
  • Registratie: juli 2009
  • Laatst online: 22-10 21:32
Een paar diodes die een hoog vermogen kunnen hebben kan idd ook. Dat worden dan wel 3 diodes :) . Ik zou persoonlijk geen nieuwe versterker kopen, aangezien je het vermogen toch niet gebruikt.

ikke26 wijzigde deze reactie 25-04-2011 21:56 (32%)

Kijk op doehetzelfaudio.nl voor de beste versterkers. O.a. de TA2024, complete kits, en de Sure-Electronics 4*100 watt TK2050 Klasse D versterker, maar ook vele andere versterkers! Tevens ook accu's in alle soorten en maten!


  • wesleytjuh
  • Registratie: november 2004
  • Nu online

wesleytjuh

Kistradio specialist

quote:
ikke26 schreef op maandag 25 april 2011 @ 21:55:
Een paar diodes die een hoog vermogen kunnen hebben kan idd ook. Dat worden dan wel 3 diodes :) .
Hoezo 3? 2 lijken me voldoende, de TA2024 draait ook van volle gelaccu's(13.8V), en die 15V is onbelast gemeten, zakt gelijk in zodra deze belast wordt. Met 1.4V minder red je het wel :).

AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!


  • jjonkie
  • Registratie: januari 2002
  • Laatst online: 20:41
ga morgen even naar okaphone in groningen om een paar op te halen. Dit is makkelijk in te passen en het proberen waard.

Ga het eerst proberen met eentje, dan met 2. Kijken wat er gaat gebeuren.


Wel raar, 10 cellen van 1,2 volt en dan 15 volt output. Goedkope chinese rommel?

jjonkie wijzigde deze reactie 25-04-2011 21:59 (16%)


  • ikke26
  • Registratie: juli 2009
  • Laatst online: 22-10 21:32
@Wesley; das waar ook, dacht even niet zo goed na op de late avond :) .
@Jjonkie: Dat zou best wel eens kunnen. Waarschijnlijk is het minimum voltage 12 volt en schommelt dit net zoals bij andere accu's. Je zou ook even moeten meten hoe laag het voltage is als de accu leeg is want daar gaat dan natuurlijk ook 0.7 of 1.4 volt vanaf. Wat je dan zou kunnen doen is daar een soort van schakeling voor maken, maar dan wordt het wel omslachtig, en dat is denk ik niet wat je wilt als je de radio 's avonds op de achtergrond aan hebt.

Kijk op doehetzelfaudio.nl voor de beste versterkers. O.a. de TA2024, complete kits, en de Sure-Electronics 4*100 watt TK2050 Klasse D versterker, maar ook vele andere versterkers! Tevens ook accu's in alle soorten en maten!


  • wesleytjuh
  • Registratie: november 2004
  • Nu online

wesleytjuh

Kistradio specialist

quote:
jjonkie schreef op maandag 25 april 2011 @ 21:57:
ga morgen even naar okaphone in groningen om een paar op te halen. Dit is makkelijk in te passen en het proberen waard.

Ga het eerst proberen met eentje, dan met 2. Kijken wat er gaat gebeuren.


Wel raar, 10 cellen van 1,2 volt en dan 15 volt output. Goedkope chinese rommel?
Nope, helemaal correct. Zelfde zie je met li ion, 4.2V vol, 3.7V leeg.
Jouw cellen laadt je met 1.5V per cel, en leveren dus 1.5V wanneer vol maar ze leveren 1.2V wanneer leeg.
In totaal dus 15V vol, 12V leeg.

AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!


  • lredev
  • Registratie: maart 2008
  • Laatst online: 18-10 14:30
Ik heb om wat (vrij veel voorkomende) beginnersfoutjes te voorkomen bij de ta2024 bezitters een handleidingetje gemaakt.. Ik zou wel graag wat kritiek/opmerkingen/aanvullingen willen (evt, per DM om het topic schoon te houden)
www.kistradio.nl/media/Handleiding TA2024 v1.0.pdf

  • boombox19
  • Registratie: januari 2010
  • Laatst online: 27-03 17:39
quote:
lredev schreef op dinsdag 26 april 2011 @ 02:26:
Ik heb om wat (vrij veel voorkomende) beginnersfoutjes te voorkomen bij de ta2024 bezitters een handleidingetje gemaakt.. Ik zou wel graag wat kritiek/opmerkingen/aanvullingen willen (evt, per DM om het topic schoon te houden)
www.kistradio.nl/media/Handleiding TA2024 v1.0.pdf
Slim bedacht nu nog hopen dat iedereen hem leest :*)

  • tomtommie
  • Registratie: januari 2006
  • Laatst online: 17-10 20:01

tomtommie

Alaaf!

quote:
dj mazzel schreef op maandag 25 april 2011 @ 20:56:
Ik denk ik post even wat foto's van mijn projectjes:

De kratradio:

12Ah accu, dc busjes voor voeden en opladen, 230 omvormer, A2DP bluetooth, 1A usb lader,
(helaas nog) een mca-200. TA2024 ligt klaar, maar dan moet ie weer open.

De bijbehorende krat-tv:

Gemaakt uit een stereosetje met tv, de 230 voeding compleet omgebouwd met schakelende voedingen (12v -> -12v, 12v, 5v en 3.3v)
Compleet met microfoon, dvd, sd, usb, en nog wat fancy afkortingen. Karaoke op het strand is kei gezellig!


Verder nog wat tips als je ooit op Dealextreme gaat shoppen:

Dit kabeltje is cht ideaal als je je eigen mp3-speler oid aan wilt sluiten. Zo heb je nooit losse kabels rond je kratje bungelen. Ik heb er zelf ook al een stapeltje van besteld voor de kratjes in serie.

Digital Audio MP3 Player Module
Of een iets mooiere, met een klokje ingebouwd
Een bluetooth-blokje. Je kunt 'm hier in nederland ook kopen. Maar dan staat er Jabra op en is ie 60
Klok met voltmeter erbij, verlicht. Wel best groot, let daar dus op.

Voor als je 12v hebt en iets wilt opladen: een adaptertje. Ook in andere keurtjes verkrijgbaar.
Oplaadkabeltje voor je Nokia, op een rolletje dus geen losse kabels
Usb-> mini usb voor je bluetooth blokje

12v voeding, 5A is meestal meer dan genoeg.
Sigarettenaanstekerplug-splitkabel. Tot mijn verbazing met erg dikke kabels.
Krimpkous, om alles binnen je kratje netjes af te kunnen werken.
Het voltagemetertje die je overal wel ziet, alleen hier dan wat goedkoper. Volgens mij dezelfde.
Haha hulde voor je kratjes, vooral met dat schermpje is erg fraai! Verder zijn die linkjes ook erg nuttig, heerlijk al die goedkope elektronica!

  • boombox19
  • Registratie: januari 2010
  • Laatst online: 27-03 17:39
quote:
dj mazzel schreef op maandag 25 april 2011 @ 20:56:
Ik denk ik post even wat foto's van mijn projectjes:

De kratradio:

12Ah accu, dc busjes voor voeden en opladen, 230 omvormer, A2DP bluetooth, 1A usb lader,
(helaas nog) een mca-200. TA2024 ligt klaar, maar dan moet ie weer open.

De bijbehorende krat-tv:

Gemaakt uit een stereosetje met tv, de 230 voeding compleet omgebouwd met schakelende voedingen (12v -> -12v, 12v, 5v en 3.3v)
Compleet met microfoon, dvd, sd, usb, en nog wat fancy afkortingen. Karaoke op het strand is kei gezellig!


Verder nog wat tips als je ooit op Dealextreme gaat shoppen:

Dit kabeltje is cht ideaal als je je eigen mp3-speler oid aan wilt sluiten. Zo heb je nooit losse kabels rond je kratje bungelen. Ik heb er zelf ook al een stapeltje van besteld voor de kratjes in serie.

Digital Audio MP3 Player Module
Of een iets mooiere, met een klokje ingebouwd
Een bluetooth-blokje. Je kunt 'm hier in nederland ook kopen. Maar dan staat er Jabra op en is ie 60
Klok met voltmeter erbij, verlicht. Wel best groot, let daar dus op.

Voor als je 12v hebt en iets wilt opladen: een adaptertje. Ook in andere keurtjes verkrijgbaar.
Oplaadkabeltje voor je Nokia, op een rolletje dus geen losse kabels
Usb-> mini usb voor je bluetooth blokje

12v voeding, 5A is meestal meer dan genoeg.
Sigarettenaanstekerplug-splitkabel. Tot mijn verbazing met erg dikke kabels.
Krimpkous, om alles binnen je kratje netjes af te kunnen werken.
Het voltagemetertje die je overal wel ziet, alleen hier dan wat goedkoper. Volgens mij dezelfde.
Echt handig al die linkjes!!
ik zit heel vaak op DX maar ik heb nog nooit die mp3 decoder gezien ik ga hem meteen bestellen

  • Thomasv6
  • Registratie: december 2007
  • Laatst online: 23-10 21:22
Ik ben ondertussen alweer een heel eind gekomen met mijn krat, alleen wou ik nu nog een volt en ampere meter inbouwen. Nu is het niet moeilijk om een voltmeter te vinden, alleen de ampere meters zijn niet te vinden. (digitaal en het liefst hetzelfde als de voltmeter)

Heeft iemand hier al een keer een ampere meter in zijn kratje gebouwd? En zo ja, welke?

  • boppos
  • Registratie: februari 2004
  • Laatst online: 24-10 15:47
quote:
Heeft iemand enig idee of de fm-ontvangst beter is bij deze dan de "zilvere" met "groene" printplaat? en wat het ingangs Voltage is? Ik zie het er namelijk niet bij staan of lees ik eroverheen.

  • wesleytjuh
  • Registratie: november 2004
  • Nu online

wesleytjuh

Kistradio specialist

quote:
Thomasv6 schreef op dinsdag 26 april 2011 @ 10:52:
Ik ben ondertussen alweer een heel eind gekomen met mijn krat, alleen wou ik nu nog een volt en ampere meter inbouwen. Nu is het niet moeilijk om een voltmeter te vinden, alleen de ampere meters zijn niet te vinden. (digitaal en het liefst hetzelfde als de voltmeter)

Heeft iemand hier al een keer een ampere meter in zijn kratje gebouwd? En zo ja, welke?
Dit wordt vaak gedaan doormiddel van een shunt + voltmeter. Zoek er maar eens op ;)

AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!


  • Termic
  • Registratie: juni 2007
  • Laatst online: 12-07 15:50
quote:
lredev schreef op dinsdag 26 april 2011 @ 02:26:
Ik heb om wat (vrij veel voorkomende) beginnersfoutjes te voorkomen bij de ta2024 bezitters een handleidingetje gemaakt.. Ik zou wel graag wat kritiek/opmerkingen/aanvullingen willen (evt, per DM om het topic schoon te houden)
www.kistradio.nl/media/Handleiding TA2024 v1.0.pdf
Misschien kan je nog toevoegen hoe een condensator aangesloten kan worden?

Het aansluiten van de potmeter is niet echt duidelijk, met een aansluit schema zoals in de startpost is het toch wat overzichtelijker, zeker als je zoiets voor het eerst aansluit.

Is het trouwens wel nodig de zwarte kabels ook op de potmeter te solderen?

http://www.partyservicepijnacker.nl ٩(̾●̮̮̃̾•̃̾)۶


  • lredev
  • Registratie: maart 2008
  • Laatst online: 18-10 14:30
quote:
Termic schreef op dinsdag 26 april 2011 @ 12:05:
[...]


Misschien kan je nog toevoegen hoe een condensator aangesloten kan worden?
Dat is een goede
quote:
Het aansluiten van de potmeter is niet echt duidelijk, met een aansluit schema zoals in de startpost is het toch wat overzichtelijker, zeker als je zoiets voor het eerst aansluit.
Ja, dat klopt denk ik wel.. Omdat ik het net zelf gesoldeerd had ligt het dan net allemaal voor de hand en kijk je over dat soort dingen heen ;)

Zo beter denk je:
quote:
Is het trouwens wel nodig de zwarte kabels ook op de potmeter te solderen?
Als ik dat niet deed werkte de potmeter bij mij niet goed.

  • Termic
  • Registratie: juni 2007
  • Laatst online: 12-07 15:50
quote:
lredev schreef op dinsdag 26 april 2011 @ 13:12:
[...]

Dat is een goede

[...]

Ja, dat klopt denk ik wel.. Omdat ik het net zelf gesoldeerd had ligt het dan net allemaal voor de hand en kijk je over dat soort dingen heen ;)

Zo beter denk je:
[afbeelding]

[...]

Als ik dat niet deed werkte de potmeter bij mij niet goed.
Ja dat ziet er een stuk duidelijker uit :)

In hoeverre werkte de potmeter niet goed meer?

Ik had namelijk bij het aansluiten van de zwarte draden juist een storende ruis, terwijl ik bij het enkel doorverbinden van de zwarte draden daar geen last meer van had.

http://www.partyservicepijnacker.nl ٩(̾●̮̮̃̾•̃̾)۶


  • lredev
  • Registratie: maart 2008
  • Laatst online: 18-10 14:30
@ Termic, dan ga ik dat nu even proberen

EDIT:
Hm ke. Ik hoorde inderdaad een lichte ruis. Deze was volledig afwezig bij volume helemaal dicht of helemaal open en het meest aanwezig met de potmeter exact in het midden. Verder merkte ik dat de grootste invloed was waar ik mijn handen hield t.o.v. de TA2024, de bedrading of de potmeter.

Daarna even de pootjes losgeknipt bij de GND. Hierbij leek de ruis iets minder, maar was bij de potmeter helemaal dicht gedraaid het volume nog behoorlijk aanwezig. Dit deed dus het effect van de potmeter nogal teniet.

Na het weer goed vast gesoldeerd te hebben, de bedrading gedraaid (getwist / gewokkeld :P ) en de boel mooi stationair neergelegd. Hierbij vond ik de ruis onhoorbaar tijdens het afspelen en nagenoeg afwezig met de muziek op pauze en de potmeter halverwege.

Ik denk dat het bij gebruik van dezel oplossing zaak is je bekabeling netjes af te werken en als er afstand overbrugt moet worden het beste getwiste of shielded bekabeling gebruikt kan worden.

Of heeft iemand er nog andere ideen wat de beste manier is een potmeter toe te passen in de signaallijn?

In dit geval heb ik dus de laatst afgebeelde optie hieronder toegepast. Voor zover ik het artikel goed begrijp is dat ook de enige juiste manier.
http://sound.westhost.com/pots-f6.gif

lredev wijzigde deze reactie 26-04-2011 14:51 (103%)


  • Thonz
  • Registratie: oktober 2008
  • Laatst online: 22-10 12:51
Ik heb hem eindelijk af! Zelfs zonder weerstadsmod gaat hij vanaf een iPhone 3GS best prima.
Iemand alleen een idee waarom het geluid en beetje klinkt alsof het onderwater is? Verkeerd contact oid of gewoon de speakers?

  • Scyth
  • Registratie: juli 2001
  • Laatst online: 22:19

Scyth

Fat finger, three beer

Even een kort vraagje tussendoor, kan de TA2024 (of TA-2020) gebridged worden?
Excuus, in topicdeel 11 staat het antwoord.

Alhoewel... kn de TA2024 gemod worden zodat hij wl gebrugd kan worden?

Scyth wijzigde deze reactie 26-04-2011 17:02 (45%)

Dell Studio XPS 16
Project: BavBierSub 1.0 BavBierSub 2.0


  • Piet bel
  • Registratie: juli 2010
  • Laatst online: 21-10 00:36

Piet bel

Digital age pioneer

zou dit wat zijn om als koeling boven de Modded 2024 te hebben?

Techjunk & gadgetfreak


  • ThinkPad
  • Registratie: juni 2005
  • Laatst online: 22:33
quote:
Thonz schreef op dinsdag 26 april 2011 @ 16:31:
Ik heb hem eindelijk af! Zelfs zonder weerstadsmod gaat hij vanaf een iPhone 3GS best prima.
Iemand alleen een idee waarom het geluid en beetje klinkt alsof het onderwater is? Verkeerd contact oid of gewoon de speakers?
Luidsprekers niet toevallig verkeerdom (plus en min omgewisseld) aangesloten? Dan gaat je conus de verkeerde kant op, en dan wil het ook wel eens raar klinken.

★ Nieuwste blogpost: Slimme meter P1 poort uitlezen met Arduino &waarden opslaan in MySQL database | Gas besparen | Elektriciteit besparen


  • ikke26
  • Registratie: juli 2009
  • Laatst online: 22-10 21:32
Om aan te sluiten op scyth: kan je de TA2024 wel bruggen als je luidsprekers met een 8 ohm impedantie gebruikt, want bij bruggen deel je toch de weerstand door 2?

Kijk op doehetzelfaudio.nl voor de beste versterkers. O.a. de TA2024, complete kits, en de Sure-Electronics 4*100 watt TK2050 Klasse D versterker, maar ook vele andere versterkers! Tevens ook accu's in alle soorten en maten!


  • wesleytjuh
  • Registratie: november 2004
  • Nu online

wesleytjuh

Kistradio specialist

quote:
ikke26 schreef op dinsdag 26 april 2011 @ 17:46:
Om aan te sluiten op scyth: kan je de TA2024 wel bruggen als je luidsprekers met een 8 ohm impedantie gebruikt, want bij bruggen deel je toch de weerstand door 2?
Nope, voor zover ik weet is de TA2024 intern al gebrugd waardoor dit niet meer mogelijk is. De impedantie heeft daar eigenlijk niks mee te maken.
quote:
Thonz schreef op dinsdag 26 april 2011 @ 16:31:
Ik heb hem eindelijk af! Zelfs zonder weerstadsmod gaat hij vanaf een iPhone 3GS best prima.
Iemand alleen een idee waarom het geluid en beetje klinkt alsof het onderwater is? Verkeerd contact oid of gewoon de speakers?
Klinkt als een kabelbreukje!
quote:
lredev schreef op dinsdag 26 april 2011 @ 13:17:
@ Termic, dan ga ik dat nu even proberen

EDIT:
Hm ke. Ik hoorde inderdaad een lichte ruis. Deze was volledig afwezig bij volume helemaal dicht of helemaal open en het meest aanwezig met de potmeter exact in het midden. Verder merkte ik dat de grootste invloed was waar ik mijn handen hield t.o.v. de TA2024, de bedrading of de potmeter.

Daarna even de pootjes losgeknipt bij de GND. Hierbij leek de ruis iets minder, maar was bij de potmeter helemaal dicht gedraaid het volume nog behoorlijk aanwezig. Dit deed dus het effect van de potmeter nogal teniet.

Na het weer goed vast gesoldeerd te hebben, de bedrading gedraaid (getwist / gewokkeld :P ) en de boel mooi stationair neergelegd. Hierbij vond ik de ruis onhoorbaar tijdens het afspelen en nagenoeg afwezig met de muziek op pauze en de potmeter halverwege.

Ik denk dat het bij gebruik van dezel oplossing zaak is je bekabeling netjes af te werken en als er afstand overbrugt moet worden het beste getwiste of shielded bekabeling gebruikt kan worden.

Of heeft iemand er nog andere ideen wat de beste manier is een potmeter toe te passen in de signaallijn?

In dit geval heb ik dus de laatst afgebeelde optie hieronder toegepast. Voor zover ik het artikel goed begrijp is dat ook de enige juiste manier.
[afbeelding]
De GND kan je inderdaad niet zomaar doorlussen. En afscherming is belangrijk hier ja, sta er ook altijd van te kijken hoeveel invloed je met je handen op de input kan uitoefenen :p.

AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!


  • Thomasv6
  • Registratie: december 2007
  • Laatst online: 23-10 21:22
Ik ben ondertussen al een kratje verder, en het nieuwe "kratje" begint ook alweer aardig vorm te krijgen. Er zit mooi geluid in en heb geprobeerd om alle kabels een beetje netjes weg te werken. Voor de rest heb ik hem geprobeerd zo zuinig mogelijk te maken wat tot nu toe aardig is gelukt.

Ook zit er een usb oplader in wat handig is voor de telefoons van tegenwoordig.

Foto's:

https://lh6.googleusercontent.com/_Yzx5v9lPLxg/Tbb7fyXkFHI/AAAAAAAAAGU/YudZOLn6jkM/s576/IMG_20110426_164824.jpg
De accu met zekeringsautomaat (5A)

https://lh5.googleusercontent.com/_Yzx5v9lPLxg/Tbb7qYHRETI/AAAAAAAAAGY/6WoNgNZUfqk/s576/IMG_20110426_164756.jpgDe middelste plaat met onder andere de versterker, usb lader en een zelfgemaakt printje om aan te geven als de zekeringen nog goed zijn van de versterker en usb lader.

https://lh6.googleusercontent.com/_Yzx5v9lPLxg/Tbb70UjOsdI/AAAAAAAAAGg/Awz-7jhW5Nc/s720/IMG_20110426_164701.jpgDe deksel met links de aan/uit knop voor de versterker en 2 ledjes die aangeven als de zekering nog heel is of eruit ligt. Hiernaast zitten 2 aansluitingen voor de 3,5mm jacks. Hier kun je je mp3 speler op aansluiten, of een andere kistradio. Aan de rechterkant hetzelfde, alleen dan een usb lader ipv. de 3.5mm jacks.

https://lh4.googleusercontent.com/_Yzx5v9lPLxg/Tbb7uC-peVI/AAAAAAAAAGc/-6KvtXk4ZlQ/s720/IMG_20110426_164732.jpgDe boxen weggewerkt in de zijkant, achter het plastic gelaten zodat ik er geen beschermingskappen op hoefde te zetten (die ik niet had)

  • blinkenlights
  • Registratie: augustus 2010
  • Niet online
Over ruis- en bromgevoeligheid: probeer in plaats van de in de TS aangeraden 50 tot 100k pot eens 10k als je bron die impedantie aankan (in ieder geval geen probleem voor alle hoofdtelefoonuitgangen). Dan ben je een heel stuk van de ruis en bromgevoeligheid rond de middenpositie kwijt.

Nadeel is een iets mindere demping bij de nulstand, die zal eens (stel) 70 in plaats van 80 dB zijn maar dat is bij kratradiogebruik totaal niet belangrijk.

  • SandKor
  • Registratie: april 2011
  • Laatst online: 11-05-2012
Hallo allemaal,

Ik heb even een vraagje, als ik voor mijn krat radio een autoradio met 4 x 50W gebruik.
Kan ik dan een ACCU van 12 volt 7 ah gebruiken?

Voorderest nog tips?

Groetjes!

  • Maurits Cassee
  • Registratie: maart 2009
  • Laatst online: 31-08 21:06
quote:
SandKor schreef op dinsdag 26 april 2011 @ 19:43:
Hallo allemaal,

Ik heb even een vraagje, als ik voor mijn krat radio een autoradio met 4 x 50W gebruik.
Kan ik dan een ACCU van 12 volt 7 ah gebruiken?

Voorderest nog tips?

Groetjes!
Dat moet geen enkel probleem zijn, een TA2024 is veel zuiniger dan 'n autoradio en ze gaan vaak nog harder ook dus ik zou aanraden om toch voor een (gemodde) TA2024 te gaan.

  • ThinkPad
  • Registratie: juni 2005
  • Laatst online: 22:33
quote:
Thomasv6 schreef op dinsdag 26 april 2011 @ 19:18:
Ik ben ondertussen al een kratje verder, en het nieuwe "kratje" begint ook alweer aardig vorm te krijgen.

[..]

Foto's:
[afbeelding]
[afbeelding]
[afbeelding]
[afbeelding]
[..]
Ziet er goed uit! Werkt die zekeringautomaat wel? Aangezien hij oorspronkelijk voor 230V is, en je hem nu op 12V gebruikt?

Krat ziet er verder degelijk uit, vind op die middelste plaat de manier waarop je die printplaatjes hebt verwerkt alleen niet zo netjes (met die tie-rips). Had je beter met schroefjes kunnen doen, of de printplaatjes gewoon op de onderkant van die plaat kunnen plaatsen, dan had je op de plaat nog wat 'bagage' (telefoon, flesje drinken) kwijt gekund.

Ik vind je manier van kabelnetheid wel netjes, zo met tie-ripjes eromheen.

★ Nieuwste blogpost: Slimme meter P1 poort uitlezen met Arduino &waarden opslaan in MySQL database | Gas besparen | Elektriciteit besparen


  • wesleytjuh
  • Registratie: november 2004
  • Nu online

wesleytjuh

Kistradio specialist

quote:
ThinkPad schreef op dinsdag 26 april 2011 @ 19:54:
[...]

Ziet er goed uit! Werkt die zekeringautomaat wel? Aangezien hij oorspronkelijk voor 230V is, en je hem nu op 12V gebruikt?

Krat ziet er verder degelijk uit, vind op die middelste plaat de manier waarop je die printplaatjes hebt verwerkt alleen niet zo netjes (met die tie-rips). Had je beter met schroefjes kunnen doen, of de printplaatjes gewoon op de onderkant van die plaat kunnen plaatsen, dan had je op de plaat nog wat 'bagage' (telefoon, flesje drinken) kwijt gekund.

Ik vind je manier van kabelnetheid wel netjes, zo met tie-ripjes eromheen.
Werken die niet net als met normale zekeringen met de stroom, niet de spanning?

AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!


  • daan-rutten
  • Registratie: april 2011
  • Laatst online: 16-01 21:50
heeft iemand ervaring met een van deze dingen
http://www.dealextreme.co...-controller-1-5-lcd-57557
http://www.dealextreme.co...-controller-1-4-lcd-57558
gebruiken deze veel stroom en is het mogelijk om een schakelaar tussen de aux te zetten zodat als ik usb/sd/fm ontvanger gebruik ik het decoderplaatje gebruik en als ik gewoon mijn telefoon ofzo gebruik ik gewoon rechtstreeks met de ta2024 verbind

  • Berik
  • Registratie: oktober 2002
  • Laatst online: 09-10 22:33
Glaszekeringen en Installatieautomaten werken anders.
Beide gaan inderdaad uit op een te hoge stroom.

Echter in een glaszekering zit een erg klein stukje koper wat de electrische verbinding verzorgt en bij een te hoge stroom simpelweg kapot smelt.

Een Installatieautomaat werkt geheel anders daar zitten verschillende vormen van beveiligingen in, een magnetische en een thermische beveiliging. hierdoor kan deze automaat een korte (erg hoge) stroom verdragen. Hoe lang deze "vertraging" duurt, kan je aflezen uit de karateristiek van de automaat (B C of D (er zijn ook andere, oude, karakeristieken)).

Het voordeel van een installatieautomaat is dat je deze weer aan kan zetten als deze is afgevallen. Het nadeel is dat deze fink veel duurder zijn (tientallen euros ten opzichte van centen werk).

Vanwege de andere werking zijn de installatieautomaten enkel geschikt voor wissel- of gelijk-stroom, NIET voor beide. De meeste automaten zijn voor wisselstroom en de gelijkstroom automaten zijn moeilijker te krijgen.

Meer info over installatieautomaten: http://nl.wikipedia.org/wiki/Installatieautomaat

Berik wijzigde deze reactie 26-04-2011 20:30 (6%)


  • lredev
  • Registratie: maart 2008
  • Laatst online: 18-10 14:30

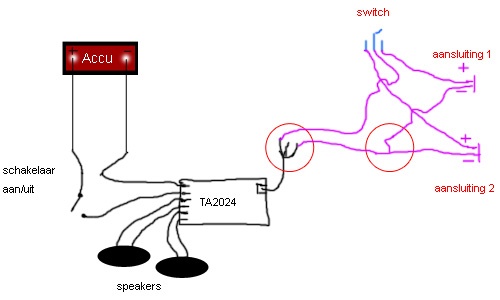

Als je 2 versterkers (bijv. TA2024's) op 1 bron aansluit, halveer je dan ook je versterking? Of wat voor ander negaties effect heeft dit?

  • SandKor
  • Registratie: april 2011
  • Laatst online: 11-05-2012
quote:
Maurits Cassee schreef op dinsdag 26 april 2011 @ 19:50:
[...]


Dat moet geen enkel probleem zijn, een TA2024 is veel zuiniger dan 'n autoradio en ze gaan vaak nog harder ook dus ik zou aanraden om toch voor een (gemodde) TA2024 te gaan.
Okee bedankt, denk toch dat ik voor de autoradio ga omdat ik hierop een usb stick gemakkelijk kan aansluiten.

Wat zijn een beetje goede speekertjes voor niet al te veel geld?

  • Thonz
  • Registratie: oktober 2008
  • Laatst online: 22-10 12:51
Welke kabel zou dan gebroken zijn? Die kabel naar de Jacobus een van de luidsprekerkabels?

  • fterheide
  • Registratie: maart 2009
  • Laatst online: 09-10 08:26
quote:
Thonz schreef op dinsdag 26 april 2011 @ 20:59:
Welke kabel zou dan gebroken zijn? Die kabel naar de Jacobus een van de luidsprekerkabels?
Aan het ingangssignaal, dus van de Jack bus.

  • fterheide
  • Registratie: maart 2009
  • Laatst online: 09-10 08:26
quote:
SandKor schreef op dinsdag 26 april 2011 @ 20:42:
[...]


Okee bedankt, denk toch dat ik voor de autoradio ga omdat ik hierop een usb stick gemakkelijk kan aansluiten.

Wat zijn een beetje goede speekertjes voor niet al te veel geld?
TA2024 + MP3/USB module ben je voor 3 tientjes klaar, autoradio's beginnen bij een goede 60~70 euro?

Pioneer, JBL, Sony, Blaupunkt speakers zijn allemaal goed, 13~17cm zit je zo rond de 40 euro.

  • xammies
  • Registratie: juni 2009
  • Laatst online: 02-08-2011
quote:
lredev schreef op dinsdag 26 april 2011 @ 20:39:
Als je 2 versterkers (bijv. TA2024's) op 1 bron aansluit, halveer je dan ook je versterking? Of wat voor ander negaties effect heeft dit?
Bij mijn versterker (de 4x 100watt) merk ik geen volume verschil als ik dmv. een splitter het signaal van mijn iPod split naar de twee bronnen. Al is het geluid wel heel zacht met een iPod (met een laptop is het goddelijk). Ik zoek daar nog steeds een oplossing voor. Geen ervaring met voorversterkers, suggesties?

Groeten!

  • boppos
  • Registratie: februari 2004
  • Laatst online: 24-10 15:47
quote:
daan-rutten schreef op dinsdag 26 april 2011 @ 20:17:
heeft iemand ervaring met een van deze dingen
http://www.dealextreme.co...-controller-1-5-lcd-57557
http://www.dealextreme.co...-controller-1-4-lcd-57558
gebruiken deze veel stroom en is het mogelijk om een schakelaar tussen de aux te zetten zodat als ik usb/sd/fm ontvanger gebruik ik het decoderplaatje gebruik en als ik gewoon mijn telefoon ofzo gebruik ik gewoon rechtstreeks met de ta2024 verbind
Ik heb er 3 in gebruik en nu net 2 stuks van je 2e link besteld.

De 3 die ik heb zijn zilver en hebben een groene printplaat en werken tussen 3,3v en 5v.
Ze werken goed en verbruiken bijna geen stroom (tenzij je usb product 500mAh gebruikt).

Bij 1tje is de fm ontvangst echter zeer bedroevend.

  • blue-lagoon
  • Registratie: september 2009
  • Laatst online: 27-04-2011
Weten jullie als het mogelijk is om een mp3 speler aan te sluiten op de marquant mcr-719?
er zitten aan de achterkant 2 van die tulpstekkers, waar op staat right/left output.
of is dit echt voor een extra versterker? aangezien ik dacht dat output voor versterkers was,
of heb ik dit helemaal mis?

bedankt alvast!

  • fterheide
  • Registratie: maart 2009
  • Laatst online: 09-10 08:26
quote:
blue-lagoon schreef op dinsdag 26 april 2011 @ 21:35:
Weten jullie als het mogelijk is om een mp3 speler aan te sluiten op de marquant mcr-719?
er zitten aan de achterkant 2 van die tulpstekkers, waar op staat right/left output.
of is dit echt voor een extra versterker? aangezien ik dacht dat output voor versterkers was,
of heb ik dit helemaal mis?

bedankt alvast!
Volgens mij zoek jij een Input zodat jouw MP3-speler versterkt wordt, maar die MCR-719 heeft zoals je zelf aangeeft alleen een Output aan de achterzijde. Dat kan inderdaad gebruikt worden voor andere versterkers (meestal voor een subwoofer bijvoorbeeld)

  • daan-rutten
  • Registratie: april 2011
  • Laatst online: 16-01 21:50
zou een accupack intressant zijn in plaats van een 12volt 7aH accu met een ta2024 en kleine speakers in een klein bavaria kratje

  • blue-lagoon
  • Registratie: september 2009
  • Laatst online: 27-04-2011
quote:
daan-rutten schreef op dinsdag 26 april 2011 @ 21:57:
zou een accupack intressant zijn in plaats van een 12volt 7aH accu met een ta2024 en kleine speakers in een klein bavaria kratje
Zou je kunnen doen, maar het lijkt me wel dat,dat wel erg snel leeg is op een redelijk volume...
waarom niet gewoon een gel accu?, kan je ook nog alle mogelijke kanten kantelen, moet vast wel passen ;)

  • doerack
  • Registratie: januari 2010
  • Laatst online: 06-10 20:35
Ondertussen ook weer een stukje verder:
https://lh5.googleusercontent.com/_xnI5v-OUuqE/TbcwySHkc0I/AAAAAAAABnQ/X7x7ow-Ck7M/s512/IMAG0238.jpg
https://lh6.googleusercontent.com/_xnI5v-OUuqE/TbcxOXplT9I/AAAAAAAABnU/Sq2Ax918AQo/s912/IMAG0236.jpg
https://lh5.googleusercontent.com/_xnI5v-OUuqE/TbcxO5OOiNI/AAAAAAAABnY/NiWU7Zt_eUU/s912/IMAG0237.jpg

* Voorzien van een gemodde ta2024
* lcd-voltmeter
* mp3 decoder uit china. (platenspeler op de aux ingang, fmtuner, en spelen vanaf een sd kaartje of usb stick)
* platenspeler+voorversterker
* potmeter voor het uitgangssignaal van de platenspeler te dempen
* twee speaker aansluitingen aan de zijkant van de koffer, om een paar wharfedale delta 30 boxen aan te hangen, voor de boxen is ook al een bijpassende koffer gemaakt.

Tot op heden werkt alles prima, zou ooit nog eens een equalizer in willen bouwen, en ik krijg de fm radio totaal niet werkend, ding heeft nul bereik, verscheidene kabels en antennes geprobeerd.

Wat vinden jullie ervan?

  • Thonz
  • Registratie: oktober 2008
  • Laatst online: 22-10 12:51
Is er een manier om de kabels te testen?

  • Thomasv6
  • Registratie: december 2007
  • Laatst online: 23-10 21:22
quote:
ThinkPad schreef op dinsdag 26 april 2011 @ 19:54:
[...]

Ziet er goed uit! Werkt die zekeringautomaat wel? Aangezien hij oorspronkelijk voor 230V is, en je hem nu op 12V gebruikt?

Krat ziet er verder degelijk uit, vind op die middelste plaat de manier waarop je die printplaatjes hebt verwerkt alleen niet zo netjes (met die tie-rips). Had je beter met schroefjes kunnen doen, of de printplaatjes gewoon op de onderkant van die plaat kunnen plaatsen, dan had je op de plaat nog wat 'bagage' (telefoon, flesje drinken) kwijt gekund.

Ik vind je manier van kabelnetheid wel netjes, zo met tie-ripjes eromheen.
De kabelnetheid was ook mijn voornamelijke doel, zodat ik geen last van kabels zou hebben als ik een keer het kistje openmaakte. Dat de printplaatjes niet aan de onderkant zitten komt omdat dit gewoonweg niet past. Ik zal binnenkort even een foto maken van de onderkant van de middelste plaat. De middelste plaat is er ook voornamelijk ingekomen voor de printplaatjes.
quote:
Berik schreef op dinsdag 26 april 2011 @ 20:22:
Glaszekeringen en Installatieautomaten werken anders.
Beide gaan inderdaad uit op een te hoge stroom.

Echter in een glaszekering zit een erg klein stukje koper wat de electrische verbinding verzorgt en bij een te hoge stroom simpelweg kapot smelt.

Een Installatieautomaat werkt geheel anders daar zitten verschillende vormen van beveiligingen in, een magnetische en een thermische beveiliging. hierdoor kan deze automaat een korte (erg hoge) stroom verdragen. Hoe lang deze "vertraging" duurt, kan je aflezen uit de karateristiek van de automaat (B C of D (er zijn ook andere, oude, karakeristieken)).

Het voordeel van een installatieautomaat is dat je deze weer aan kan zetten als deze is afgevallen. Het nadeel is dat deze fink veel duurder zijn (tientallen euros ten opzichte van centen werk).

Vanwege de andere werking zijn de installatieautomaten enkel geschikt voor wissel- of gelijk-stroom, NIET voor beide. De meeste automaten zijn voor wisselstroom en de gelijkstroom automaten zijn moeilijker te krijgen.

Meer info over installatieautomaten: http://nl.wikipedia.org/wiki/Installatieautomaat
De zekeringsautomaat zit er voornamelijk om kortsluiting met de accu te voorkomen. Ik had hem liggen en gebruik hem voornamelijk om in een x de accu van de rest af te schakelen, onder de plaat zitten nog 2 zekeringsautomaten (1 x 1A voor de usb lader en 1x 2A voor de versterker). Dit zijn wel gelijkstroom zekeringsautomaten.

  • ikke26
  • Registratie: juli 2009
  • Laatst online: 22-10 21:32
quote:
daan-rutten schreef op dinsdag 26 april 2011 @ 21:57:
zou een accupack intressant zijn in plaats van een 12volt 7aH accu met een ta2024 en kleine speakers in een klein bavaria kratje
Ik heb er eergisteren net een besteld van 9800mah. Ik zal als ik het accupack binnen heb laten weten hoe deze bevalt. Ik heb deze besteld omdat zo'n pack veel lichter en kleiner is dan een loodaccu en omdat je geen losse lader en accusafe nodig hebt waardoor deze oplossing een stuk goedkoper is. Ik ben erg benieuwd naar de kwaliteit en daadwerkelijke capaciteit ervan. Ook ben ik benieuwd naar hoe snel je deze accu's kunt ontladen als je veel hebt aangesloten.

@blue-lagoon; hoezo is een accupack snel leeg? Deze heeft zelfs meer capaciteit dan een 7Ahngelaccu

ikke26 wijzigde deze reactie 27-04-2011 10:16 (6%)

Kijk op doehetzelfaudio.nl voor de beste versterkers. O.a. de TA2024, complete kits, en de Sure-Electronics 4*100 watt TK2050 Klasse D versterker, maar ook vele andere versterkers! Tevens ook accu's in alle soorten en maten!


  • A.Kebab
  • Registratie: mei 2005
  • Laatst online: 09:41
Ha allemaal,

Ik wil graag goed kunnen bijhouden hoeveel m'n kistradio verbruikt en hoelang ie mee kan gaan. Daarvoor heb ik onderstaand apparaatje aangeschaft:

http://www.hobbyking.com/hobbyking/store/catalog/T-wattmeter.jpg

De wattmeter komt tussen de accu en de bms te zitten:

http://www.conhismotor.com/UploadFiles/2010/10/2010102406032066408.jpg

Nu heeft de wattmeter een specifieke kant voor load en voor source. De source gaat aan de batterij en de load gaat naar de versterker. Maar als ik een oplader aan de accu hang wordt de batterij toch de load en de oplader de source? Kan dit kwaad voor het apparaatje of kan ik hem er gewoon veilig tussen solderen?

california dreamin'


  • dj mazzel
  • Registratie: september 2010
  • Laatst online: 13-11-2011

dj mazzel

KlaarKratje.tk

quote:
Thonz schreef op dinsdag 26 april 2011 @ 23:12:
Is er een manier om de kabels te testen?
continuiteitstester op je multimeter? liefst met een piepertje.
Dat onderwatergeluid komt waarschijnlijk omdat je je ground van je line- in ergens mist, waardoor je het verschil tussen het linker en het rechterkanaal hoort, in antifase van elkaar. (correct me if im wrong)

www.KlaarKratje.tk (100-150)


  • daan-rutten
  • Registratie: april 2011
  • Laatst online: 16-01 21:50
quote:
A.Kebab schreef op woensdag 27 april 2011 @ 01:08:
Ha allemaal,

Ik wil graag goed kunnen bijhouden hoeveel m'n kistradio verbruikt en hoelang ie mee kan gaan. Daarvoor heb ik onderstaand apparaatje aangeschaft:

[afbeelding]

De wattmeter komt tussen de accu en de bms te zitten:

[afbeelding]

Nu heeft de wattmeter een specifieke kant voor load en voor source. De source gaat aan de batterij en de load gaat naar de versterker. Maar als ik een oplader aan de accu hang wordt de batterij toch de load en de oplader de source? Kan dit kwaad voor het apparaatje of kan ik hem er gewoon veilig tussen solderen?
waar heb je dat apperaatje gekocht waar je kan zien wat hij verbruikt en hoelang hij meegaat

  • wesleytjuh
  • Registratie: november 2004
  • Nu online

wesleytjuh

Kistradio specialist

quote:
A.Kebab schreef op woensdag 27 april 2011 @ 01:08:
Ha allemaal,

Ik wil graag goed kunnen bijhouden hoeveel m'n kistradio verbruikt en hoelang ie mee kan gaan. Daarvoor heb ik onderstaand apparaatje aangeschaft:

[afbeelding]

De wattmeter komt tussen de accu en de bms te zitten:

[afbeelding]

Nu heeft de wattmeter een specifieke kant voor load en voor source. De source gaat aan de batterij en de load gaat naar de versterker. Maar als ik een oplader aan de accu hang wordt de batterij toch de load en de oplader de source? Kan dit kwaad voor het apparaatje of kan ik hem er gewoon veilig tussen solderen?
Heb je een specifieke reden waarom je hem tussen je BMS en Accupack wilt zetten? Mij lijkt het handiger deze aan de output te zetten, zodra je de boel oplaadt, keer je inderdaad de "source" en "load" om.

wesleytjuh wijzigde deze reactie 27-04-2011 09:03 (3%)

AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!


  • kemphaas
  • Registratie: november 2004
  • Laatst online: 17-10 08:03
quote:
daan-rutten schreef op woensdag 27 april 2011 @ 07:41:
[...]

waar heb je dat apperaatje gekocht waar je kan zien wat hij verbruikt en hoelang hij meegaat
Een verbruiksmeter hebben ze bij iedere bouwmarkt en de kijkshop, en vast op nog veel meer plaatsen.

Homepage, Mijn kistradio, Werk hard als je tijd hebt, dan heb je tijd als je hard moet werken.


  • wesleytjuh
  • Registratie: november 2004
  • Nu online

wesleytjuh

Kistradio specialist

quote:
kemphaas schreef op woensdag 27 april 2011 @ 09:05:
[...]

Een verbruiksmeter hebben ze bij iedere bouwmarkt en de kijkshop, en vast op nog veel meer plaatsen.
Maar deze is specifiek voor li-ion cellen, en zal ook de capaciteit van je pack aangeven gok ik zo. Is deze wel geschikt voor LiFePO?

Hm, nope, het is gewoon een geavanceerde wattmeter :P, met een hoop functies, werken die ook voor LiFePO?

wesleytjuh wijzigde deze reactie 27-04-2011 11:46 (13%)

AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!


  • kemphaas
  • Registratie: november 2004
  • Laatst online: 17-10 08:03
quote:
wesleytjuh schreef op woensdag 27 april 2011 @ 11:32:
[...]


Maar deze is specifiek voor li-ion cellen, en zal ook de capaciteit van je pack aangeven gok ik zo. Is deze wel geschikt voor LiFePO?

Hm, nope, het is gewoon een geavanceerde wattmeter :P, met een hoop functies, werken die ook voor LiFePO?
Oh, ik zie nou ook dat het niet zo'n gewone wattmeter is, voor zoiets zul je bij conrad moeten kijken denk ik.

Homepage, Mijn kistradio, Werk hard als je tijd hebt, dan heb je tijd als je hard moet werken.


  • Scyth
  • Registratie: juli 2001
  • Laatst online: 22:19

Scyth

Fat finger, three beer

Ik vind trouwens dat er een wet moet komen die dit soort topics verbiedt. Bah wat is dit verslavend :D

Dell Studio XPS 16
Project: BavBierSub 1.0 BavBierSub 2.0


  • Japperrrr
  • Registratie: augustus 2009
  • Laatst online: 14-10 09:42
Sinds vandaag ben ik de trotse eigenaar van een Muse M21 EX2 versterkertje :D
Ik had op eBay eigenlijk een EX besteld maar heb een EX2 mogen ontvangen. Waarom weet ik niet, maar dat extra getalletje zal wel betekenen dat hij nieuwer/beter is dan de EX. Anyway, bestaat hier ook een weerstandsmod voor?

p.s. Wat is eigenlijk het verschil tussen de EX en de EX2? Begin me het nu toch wel af te vragen en ik kan eigenlijk niet veel meer vinden dan dat de EX2 flink duurder zou zijn en een TA2020 i.p.v. een TA2021 zou bevatten. Echter lijkt het prijsverschil me dan nog steeds onverklaarbaar.

Japperrrr wijzigde deze reactie 27-04-2011 14:52 (24%)


  • Scyth
  • Registratie: juli 2001
  • Laatst online: 22:19

Scyth

Fat finger, three beer

quote:
Deftig apparaatje!

edit:
Trouwens wel grappig dat erboven bij suggested items een losse TA2020 staat voor 47 dollar, terwijl een EX2 37 dollar kost

Scyth wijzigde deze reactie 27-04-2011 14:59 (30%)

Dell Studio XPS 16
Project: BavBierSub 1.0 BavBierSub 2.0


  • Thonz
  • Registratie: oktober 2008
  • Laatst online: 22-10 12:51
Om nog even terug te komen op de kabelbreuk, als ik een van de draadjes (rood zwart of geel) van de breakout kabel van de ta2024 niet aansluit op de female Jack bus, dan verandert het geluid naar heel zacht of valt een kanaal weg. Duidt dit erop dat het wel een goeie kabel is en moet ik toch denken aan dat het aan mijn speakers ligt?

Ze zijn ssl cruiser cr 65cs

  • Japperrrr
  • Registratie: augustus 2009
  • Laatst online: 14-10 09:42
quote:
Thonz schreef op woensdag 27 april 2011 @ 15:45:
Om nog even terug te komen op de kabelbreuk, als ik een van de draadjes (rood zwart of geel) van de breakout kabel van de ta2024 niet aansluit op de female Jack bus, dan verandert het geluid naar heel zacht of valt een kanaal weg. Duidt dit erop dat het wel een goeie kabel is en moet ik toch denken aan dat het aan mijn speakers ligt?

Ze zijn ssl cruiser cr 65cs
Misschien is er iets met je speakers. Hier in de woonkamer stonden twee subwoofers die na een feest niet meer goed werkten. Op zacht volume speelden ze goed maar zodra je ze harder zette begon alles te kraken en hielden ze ermee op. Als je dan de conus wat naar binnen duwde gingen ze weer verder _/-\o_

  • Scyth
  • Registratie: juli 2001
  • Laatst online: 22:19

Scyth

Fat finger, three beer

quote:
Japperrrr schreef op woensdag 27 april 2011 @ 15:47:
[...]

Misschien is er iets met je speakers. Hier in de woonkamer stonden twee subwoofers die na een feest niet meer goed werkten. Op zacht volume speelden ze goed maar zodra je ze harder zette begon alles te kraken en hielden ze ermee op. Als je dan de conus wat naar binnen duwde gingen ze weer verder _/-\o_
Vervormde spreekspoel.

Dell Studio XPS 16
Project: BavBierSub 1.0 BavBierSub 2.0


  • TBTL
  • Registratie: mei 2010
  • Laatst online: 17:53
quote:
Thonz schreef op woensdag 27 april 2011 @ 15:45:
Om nog even terug te komen op de kabelbreuk, als ik een van de draadjes (rood zwart of geel) van de breakout kabel van de ta2024 niet aansluit op de female Jack bus, dan verandert het geluid naar heel zacht of valt een kanaal weg. Duidt dit erop dat het wel een goeie kabel is en moet ik toch denken aan dat het aan mijn speakers ligt?

Ze zijn ssl cruiser cr 65cs
Als je de rode draad weghaalt en de andere aangesloten laat zou je op het ene kanaal gewoon muziek moeten horen en op het andere kanaal heel zacht. Voor de gele draad geldt hetzelfde (maar dan met de kanalen omgewisseld). Als je alleen de zwarte draad weghaalt zou je op allebei de kanalen muziek moeten horen, maar dan vervormd en zonder bas (onderwatergeluid).
edit: oeps ik zie dat dit al is beantwoord

Alleen kan je hiermee niet goed controleren of de kabel nog goed is / goed contact maakt. Je kan dit het beste controleren met een multimeter.

TBTL wijzigde deze reactie 27-04-2011 16:01 (23%)


  • Thonz
  • Registratie: oktober 2008
  • Laatst online: 22-10 12:51
Heb ik helaas niet. Even kijken of ik dat morgen bij een vriend kan doen. Ik heb wel veel bass maar heel weinig hoge tonen

  • daan-rutten
  • Registratie: april 2011
  • Laatst online: 16-01 21:50
waar bestellen jullie de meeste spullen die jullie nodig hebben, want ik wil een kratradio bouwen in een klein bavaria kratje en dit wil ik er graag in hebben:
-ta2024 modded
-12v 7ah gelaccu of een fatsoenlijk accupack met bijbehoorende acculader
- misschien een kratsafe anders een Dubbelpolige wisselschakelaar
-speakers heb ik al
- sleutelschakelaar
-12v voeding (hoeveel A?)
-sigarette aansteker
-eurostekker chassis 3 polig
- euro voedingstekker 3 polig
-kabels
- mp3/ usb/ sd/ fm ontvanger ding
- voltmeter??

  • ikke26
  • Registratie: juli 2009
  • Laatst online: 22-10 21:32
Elke 12V gelijkspanningsvoeding (te herkennen aan de DC aanduiding, wisselspanning is AC) van minimaal rond de 2A (1000mA = 1A) kun je gebruiken.

Kijk op doehetzelfaudio.nl voor de beste versterkers. O.a. de TA2024, complete kits, en de Sure-Electronics 4*100 watt TK2050 Klasse D versterker, maar ook vele andere versterkers! Tevens ook accu's in alle soorten en maten!


  • doerack
  • Registratie: januari 2010
  • Laatst online: 06-10 20:35
quote:
daan-rutten schreef op woensdag 27 april 2011 @ 16:25:
waar bestellen jullie de meeste spullen die jullie nodig hebben, want ik wil een kratradio bouwen in een klein bavaria kratje en dit wil ik er graag in hebben:
-ta2024 modded
-12v 7ah gelaccu of een fatsoenlijk accupack met bijbehoorende acculader
- misschien een kratsafe anders een Dubbelpolige wisselschakelaar
-speakers heb ik al
- sleutelschakelaar
-12v voeding (hoeveel A?)
-sigarette aansteker
-eurostekker chassis 3 polig
- euro voedingstekker 3 polig
-kabels
- mp3/ usb/ sd/ fm ontvanger ding
- voltmeter??
Het meeste, is te koop opwww.kistradio.nl, veel andere zaken ook bij www.conrad.nl
Het handige aan kistradio is dat hij alle verschillende componenten voor je uitgezocht heeft, en ook alles op voorraad heeft om een kistradio te maken. Natuurlijk zie je dit terug in de vraagprijzen.

Mocht je wat meer geduld hebben of wat minder te besteden dan kun je ook eens op ebay kijken (voor bijvoorbeeld de mp3-decoder en ongemodde ta2024, scheelt veel centen, maar duurt vaak een maand voordat het geleverd is) Helder-hifi heeft wel wat op voorraad.

Onlangs gaf iemand nog deze link: http://shop.41hz.com/shop/, daar zijn ook behoorlijk wat zaken te verkrijgen.

Voor een accu zou ik kijken op marktplaats, er zijn noggal eens aanbieders die gebruikte loodaccu's 7ah verkopen die in een beveiligingssysteem als backup diende. Voor 8 euro exclusief verzending vind je al een gebruikte, maar nette, accu (let erop dat de verkoper ze wel test!).

Acculaders zijn er genoeg te vinden, een druppellader op kistradio, misschien is het een idee de aanbiedingen van de lidl en aldi bij te houden, die bieden noggal eens een nette druppellader aan voor 20 euro (laden tot 120ah, dus ook handig voor andere doeleinden, inbouwen is dan wat lastiger omdat het wat groter is.)

Daarnaast zou ik gelijk aan iedereen willen vermelden dat kringlopen ook goudmijntjes zijn, denk aan tulpkabels en minijack kabels, speakerkabel, schakelaartjes, boxen, antenne, hout voor de kist, kleine fietswieltjes voor het maken van een karretje enz

Houdt er wel rekening mee, dat zoiets veel tijd kost om (netjes) te maken. Goed materiaal is belangrijk, goed soldeermateriaal, tin met hars-kern. Een zaagtafel is ook handig, decoupeerzaag, wat raspen en vijlen enz.

Vervolgens kost het ook best wat centen als je een fully-loaded kistradiotje wilt maken, ik schat tussen de 70 en 100 euro.

doerack wijzigde deze reactie 27-04-2011 17:56 (40%)


  • wesleytjuh
  • Registratie: november 2004
  • Nu online

wesleytjuh

Kistradio specialist

quote:
doerack schreef op woensdag 27 april 2011 @ 17:47:
[...]


Het meeste, is te koop opwww.kistradio.nl, veel andere zaken ook bij www.conrad.nl

Mocht je wat meer geduld hebben of wat minder te besteden dan kun je ook eens op ebay kijken (voor bijvoorbeeld de mp3-decoder en ongemodde ta2024, scheelt veel centen, maar duurt vaak een maand voordat het geleverd is)

Onlangs gaf iemand nog deze link: http://shop.41hz.com/shop/, daar zijn ook behoorlijk wat zaken te verkrijgen.

Voor een accu zou ik kijken op marktplaats, er zijn noggal eens aanbieders die gebruikte loodaccu's 7ah verkopen die in een beveiligingssysteem als backup diende. Voor 8 euro exclusief verzending vind je al een gebruikte, maar nette, accu.

Acculaders zijn er genoeg te vinden, een druppellader op kistradio, misschien is het een idee de aanbiedingen van de lidl en aldi bij te houden, die bieden noggal eens een nette druppellader aan voor 20 euro (laden tot 120ah, dus ook handig voor andere doeleinden, inbouwen is dan wat lastiger omdat het wat groter is.)

Daarnaast zou ik gelijk aan iedereen willen vermelden dat kringlopen ook goudmijntjes zijn, denk aan tulpkabels en minijack kabels, speakerkabel, schakelaartjes, boxen, antenne, hout voor de kist, kleine fietswieltjes voor het maken van een karretje enz

Houdt er wel rekening mee, dat zoiets veel tijd kost om (netjes) te maken. Goed materiaal is belangrijk, goed soldeermateriaal, tin met hars-kern. Een zaagtafel is ook handig, decoupeerzaag enz.

Vervolgens kost het ook best wat centen als je een fully-loaded kistradiotje wilt maken, ik schat tussen de 70 en 100 euro.
Even 1 dingetje die eraan wil toevoegen is dat je juist beter een lader kan kopen geschikt voor lage capaciteiten(zoals te vinden open kistradio.nl en conrad), wanneer je te snel laadt overhit je je accu. Richtlijn is laden met 1/10 van de capaciteit. Voor een gelaccu van 7Ah, wil je dus een lader die laadt met 700mA, de varianten op kistradio.nl en conrad voldoen hieraan dus netjes met een laadstroom van 600mA.

AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!


  • fterheide
  • Registratie: maart 2009
  • Laatst online: 09-10 08:26
quote:
daan-rutten schreef op woensdag 27 april 2011 @ 16:25:
waar bestellen jullie de meeste spullen die jullie nodig hebben, want ik wil een kratradio bouwen in een klein bavaria kratje en dit wil ik er graag in hebben:
-ta2024 modded
-12v 7ah gelaccu of een fatsoenlijk accupack met bijbehoorende acculader
- misschien een kratsafe anders een Dubbelpolige wisselschakelaar
-speakers heb ik al
- sleutelschakelaar
-12v voeding (hoeveel A?)
-sigarette aansteker
-eurostekker chassis 3 polig
- euro voedingstekker 3 polig
-kabels
- mp3/ usb/ sd/ fm ontvanger ding
- voltmeter??
Conrad/Ebay/Marktplaats/Elektronica-online, Google weet er ook veel ;)
Er zijn ook websites gespecialiseerd in Kratradio onderdelen, link en link

  • daan-rutten
  • Registratie: april 2011
  • Laatst online: 16-01 21:50
allemaal bedankt voor alle nuttige reacties nu een deze dagen alle spullen maar eens gaan bestellen en dan kijken of we het allemaal in mekaar kunnen krijgen.
als je gewoon normaal met een ta2024 omgaat zou je dan toch een behuizing moeten nemen

foto's volgen en ik houd jullie op de hoogte

daan-rutten wijzigde deze reactie 27-04-2011 18:09 (17%)


  • boppos
  • Registratie: februari 2004
  • Laatst online: 24-10 15:47
quote:
daan-rutten schreef op woensdag 27 april 2011 @ 18:07:
allemaal bedankt voor alle nuttige reacties nu een deze dagen alle spullen maar eens gaan bestellen en dan kijken of we het allemaal in mekaar kunnen krijgen.
als je gewoon normaal met een ta2024 omgaat zou je dan toch een behuizing moeten nemen

foto's volgen en ik houd jullie op de hoogte
als je wat gedult hebt kan je ook nog bestellen op dealextreme.com daar hebben ze ook een hoop leuke zooi

Suc6 en veel plezier met bouwen

  • A.Kebab
  • Registratie: mei 2005
  • Laatst online: 09:41
quote:
wesleytjuh schreef op woensdag 27 april 2011 @ 09:02:
[...]


Heb je een specifieke reden waarom je hem tussen je BMS en Accupack wilt zetten? Mij lijkt het handiger deze aan de output te zetten, zodra je de boel oplaadt, keer je inderdaad de "source" en "load" om.
Ja ik dacht dat ik zo makkelijk kon zien hoeveel aH er in de accu geladen was en dat tijdens het ontladen je goed kan zien wanneer het aantal aH richting 0 gaat. Maar dan doe ik hem maar na de bms. Het is dan wat meer gokken wanneer 'ie echt leeg is

california dreamin'


  • JoostRe
  • Registratie: oktober 2010
  • Laatst online: 03-09 09:03
quote:
daan-rutten schreef op woensdag 27 april 2011 @ 16:25:
waar bestellen jullie de meeste spullen die jullie nodig hebben, want ik wil een kratradio bouwen in een klein bavaria kratje en dit wil ik er graag in hebben:
-ta2024 modded
-12v 7ah gelaccu of een fatsoenlijk accupack met bijbehoorende acculader
- misschien een kratsafe anders een Dubbelpolige wisselschakelaar
-speakers heb ik al
- sleutelschakelaar
-12v voeding (hoeveel A?)
-sigarette aansteker
-eurostekker chassis 3 polig
- euro voedingstekker 3 polig
-kabels
- mp3/ usb/ sd/ fm ontvanger ding
- voltmeter??
Precies hetzelfde lijstje (op de mp3 decoder na) als mijn kratje. Staat 3 pagina's terug ;)

  • thijsi
  • Registratie: maart 2010
  • Laatst online: 22-11-2013
hoe stuur je een DM ?? kan het niet vinden.

thijsi wijzigde deze reactie 27-04-2011 18:57 (19%)


  • blue-lagoon
  • Registratie: september 2009
  • Laatst online: 27-04-2011
quote:
ikke26 schreef op woensdag 27 april 2011 @ 00:14:
[...]

Ik heb er eergisteren net een besteld van 9800mah. Ik zal als ik het accupack binnen heb laten weten hoe deze bevalt. Ik heb deze besteld omdat zo'n pack veel lichter en kleiner is dan een loodaccu en omdat je geen losse lader en accusafe nodig hebt waardoor deze oplossing een stuk goedkoper is. Ik ben erg benieuwd naar de kwaliteit en daadwerkelijke capaciteit ervan. Ook ben ik benieuwd naar hoe snel je deze accu's kunt ontladen als je veel hebt aangesloten.

@blue-lagoon; hoezo is een accupack snel leeg? Deze heeft zelfs meer capaciteit dan een 7Ahngelaccu
ik versta onder een Batterij pack 5 van die batterijtjes die in serie geschakeld zijn vergelijkbaar met een bestuurbare auto ;) dus waarschijnlijk had ik een ander beeld voor me ;)
maar.. ik kan me ook herinneren dat iredev zo minikratje had gemaakt, met een TA2024 ook op een paar batterijen die het waarschijnlijk niet lang volhoud, dit is dus gelijk een vraag aan iredev, hield dat ding het lang vol met die batterijtjes?

:)

  • SonnSikk
  • Registratie: oktober 2009
  • Laatst online: 05-10 11:05
Hallo,
Na een tijdje dit topic gevolgd te hebben, wil ik volgende week ook mijn kratradio maken.
Alleen heb ik een vraag m.b.t. de krat. Ik wil het liefst een kleine krat, deze is namelijk makkelijk te vervoeren op de fiets, maar komt dit ook ten goede van het geluid, of is een 'normaal' kratje beter omdat de klankkast dan meteen groter is?
Alvast bedankt.

  • ikke26
  • Registratie: juli 2009
  • Laatst online: 22-10 21:32
Ik heb zelf net een kistje gefabriceerd van 15x15x30 cm buitenmaten en er komt erg goed geluid uit met twee goede kwaliteits 2-weg speakers met een doorsnede van 10 cm, ook de bass is erg degelijk. Om ruimte te besparen zou je ook een Li-ion accupack kunnen nemen zodat je weer een grotere klankkast hebt.

ikke26 wijzigde deze reactie 27-04-2011 19:44 (10%)

Kijk op doehetzelfaudio.nl voor de beste versterkers. O.a. de TA2024, complete kits, en de Sure-Electronics 4*100 watt TK2050 Klasse D versterker, maar ook vele andere versterkers! Tevens ook accu's in alle soorten en maten!


  • haasje94
  • Registratie: mei 2010
  • Laatst online: 11-10 15:00
quote:
leon12345 schreef op woensdag 27 april 2011 @ 18:23:
[...]


kan je met deze tegelijkertijd opladen en er afspelen?
als je kijkt in het forum van dit product vind je dit stukje tekst:
http://www.dealextreme.co...sku.36386~threadid.635536
ik hoop je hierbij wat meer op weg geholpen te hebben! :9

Groetjes!

Trotse eigenaar en bouwer van dit kratje


  • Ch3cker
  • Registratie: mei 2008
  • Laatst online: 00:16

Ch3cker

Benchmarker
Als redelijke n00b op gebied van kistradio's en de daarbij behorende skills (accu, solderen, verschillende ingangen e.d.) heb ik even een aantal vraagjes voor de experts hier. ;)

Ik wil een kist maken met een middelmatige accu erin, twee aansluitingen die je dmv een schakelaar kan switchen, een euro stekker om m aan de stroom te zetten en op te laden (hij hoeft niet per se tegelijkertijd te kunnen afspelen en opladen), en een voltmetertje om de spanning in de gaten te houden. Niet al te moeilijk, leek me, maar ik loop toch tegen wat probleempjes op. Heb hieronder een schema gemaakt om even te illustreren wat ik bedoel :

...
(excuses voor de belabberde photosoep skills. Weinig tijd, etc.)


Hier heb ik nog geen druppellader in getekend (daarover zo meer..)

Maar, wat ik dus niet helemaal begrijp.. Moet ik die twee minnen gewoon aan elkaar solderen oid? Of gewoon in een kroonsteentje die twee draadjes aan de ene kant in dezelfde ingang doen, en aan de andere kant 1 draadje eruit?

En er staat dat er drie draden zitten aan de aansluiting van de TA2024 (plus min en aarde), maar hoe en waar kan ik de aarde dan aansluiten aan de aansluitingen van de jackpluggen?

Mocht ik iets totaal fout doen, waar ik vanuit ga, zou iemand me dan kunnen laten zien hoe het wl moet? Natuurkunde is alweer even geleden.. ;)

Dan de druppellader.. Op de plaatjes van bijvoorbeeld kistradio (http://www.kistradio.nl/w...r-lood-gelaccus-p-13.html), zie ik alleen maar klemmen als aansluiting aan de accu kant.. Dat lijkt me niet echt handig binnen in een kist.. Nou zag ik al een soort speciale klemmetjes voorbij komen in dit topic, wat een oplossing zou zijn. Maar dan de vraag, hoe sluit ik dat vervolgens aan samen met kabels voor de stroomvoorziening van de TA2024..?

Ja, een hoop vragen, weinig kennis.. Excuses..

[/noob out]

  • leon12345
  • Registratie: februari 2008
  • Laatst online: 22-07-2013
quote:
haasje94 schreef op woensdag 27 april 2011 @ 19:47:
[...]


als je kijkt in het forum van dit product vind je dit stukje tekst:
http://www.dealextreme.co...sku.36386~threadid.635536
ik hoop je hierbij wat meer op weg geholpen te hebben! :9

Groetjes!
ha! mooi zat naar een ander heel goedkoop ding te kijken waarbij het kon maar waarbij het bereik erg slecht was. red je het met deze wel een metertje of 10 zonder obstakels?

  • haasje94
  • Registratie: mei 2010
  • Laatst online: 11-10 15:00
quote:
leon12345 schreef op woensdag 27 april 2011 @ 20:52:
[...]


ha! mooi zat naar een ander heel goedkoop ding te kijken waarbij het kon maar waarbij het bereik erg slecht was. red je het met deze wel een metertje of 10 zonder obstakels?
ik neem aan dat dat ook afhankelijk is van je bleutooth appartaat waarvan je de muziek verzend (mobiel of iets dergelijks) dus ik weet niet waar je hebt gelezen dat het bereik slecht was, en of je weet waarmee dit getest is (misschien is het een apparaat wat maar een zwak signaal uitzend..)

Het precieze weet ik hier ook niet vanaf..
zelf heb ik deze ooit gehad (hij is inmiddels kapot door veel gefrot, door het proberen van het laden en spelen tegelijk 8)7 ) maar deze had goed bereik met mijn samsung star.. 10 meter haalde die wel in buitenlucht!

als je nog meer wilt weten, moet je anders nog een keer de vraag stellen aan andere personen op dit forum, of misschien weet ik het, wieweet! :9

Trotse eigenaar en bouwer van dit kratje


  • fterheide
  • Registratie: maart 2009
  • Laatst online: 09-10 08:26
quote:
thijsi schreef op woensdag 27 april 2011 @ 18:51:
hoe stuur je een DM ?? kan het niet vinden.
Bij ieder bericht staat je gebruikersnaam, datum etc. Daaronder staat een rijtje knoppen (website, profiel, persoonlijk bericht) zodat je contact op kan nemen met een gebruiker. Sommige mensen hebben dit gedeactiveerd.
quote:
blue-lagoon schreef op woensdag 27 april 2011 @ 19:13:
[...]
ik versta onder een Batterij pack 5 van die batterijtjes die in serie geschakeld zijn vergelijkbaar met een bestuurbare auto ;) dus waarschijnlijk had ik een ander beeld voor me ;)
maar.. ik kan me ook herinneren dat iredev zo minikratje had gemaakt, met een TA2024 ook op een paar batterijen die het waarschijnlijk niet lang volhoud, dit is dus gelijk een vraag aan iredev, hield dat ding het lang vol met die batterijtjes?

:)
Dit kun je zelf ook redelijk nauwkeurig uitrekenen door het verbruik te delen door de capaciteit van je batterijen.
Stel je hebt 11 oplaadbare batterijen (11*1,2=13,2 volt opgeladen) in serie met een totale capaciteit van 2200mAh. Het verbruik van de TA2024 op kleine speakers (geen vol volume) zit maximaal op de 500mA.
2200/500 = 4,4 uur, en hier zit je waarschijnlijk nog ver boven omdat je een verbruik van 500mA niet gaat halen.
quote:
Ch3cker schreef op woensdag 27 april 2011 @ 20:15:
Maar, wat ik dus niet helemaal begrijp.. Moet ik die twee minnen gewoon aan elkaar solderen oid? Of gewoon in een kroonsteentje die twee draadjes aan de ene kant in dezelfde ingang doen, en aan de andere kant 1 draadje eruit?

En er staat dat er drie draden zitten aan de aansluiting van de TA2024 (plus min en aarde), maar hoe en waar kan ik de aarde dan aansluiten aan de aansluitingen van de jackpluggen?

Mocht ik iets totaal fout doen, waar ik vanuit ga, zou iemand me dan kunnen laten zien hoe het wl moet? Natuurkunde is alweer even geleden.. ;)
Welkom! Het ingangssignaal van de TA2024 bestaat uit Links, Rechts en Ground. Dit zijn ook de standaard draadjes die je terugvind in iedere Jack of Tulp kabel. Wat meer info hier.
quote:
Ch3cker schreef op woensdag 27 april 2011 @ 20:15:
Dan de druppellader.. Op de plaatjes van bijvoorbeeld kistradio (http://www.kistradio.nl/w...r-lood-gelaccus-p-13.html), zie ik alleen maar klemmen als aansluiting aan de accu kant.. Dat lijkt me niet echt handig binnen in een kist.. Nou zag ik al een soort speciale klemmetjes voorbij komen in dit topic, wat een oplossing zou zijn. Maar dan de vraag, hoe sluit ik dat vervolgens aan samen met kabels voor de stroomvoorziening van de TA2024..?

Ja, een hoop vragen, weinig kennis.. Excuses..

[/noob out]
Bedoel je hier misschien kabelschoentjes?
http://www.rickdonkers.nl/catalog/images/kabelschoen.jpg
Je kunt ook goed kroonsteentjes gebruiken om verschillende kabels te verbinden of te verdelen.
Slimme mensen stellen vragen, wij zijn er om ze te beantwoorden ;)

fterheide wijzigde deze reactie 27-04-2011 21:24 (28%)


  • JoostRe
  • Registratie: oktober 2010
  • Laatst online: 03-09 09:03
quote:
Ch3cker schreef op woensdag 27 april 2011 @ 20:15:
En er staat dat er drie draden zitten aan de aansluiting van de TA2024 (plus min en aarde), maar hoe en waar kan ik de aarde dan aansluiten aan de aansluitingen van de jackpluggen?
http://www.kratradio.nl/wp-content/uploads/2010/04/199550.jpg
(komt uit de startpost)
quote:
Maar dan de vraag, hoe sluit ik dat vervolgens aan samen met kabels voor de stroomvoorziening van de TA2024?
http://www.scootparts.nl/CmsData/Artikelen/Fotos/859636/859636_mainimage_productDetail_1.jpg
Dubbele kabelschoentjes

Ik zou de startpost en kistradio.nl nog eens goed doorlezen ;)

  • Termic
  • Registratie: juni 2007
  • Laatst online: 12-07 15:50
De eerste laag warnex structuurverf heb ik vanmiddag aangebracht met behulp van een structuurroller 3 euro, droogt behoorlijk snel!


Moet zeggen dat ik zeer tevreden ben, potje van 1L kost om en rond de 20,- en heb na het aanbrengen van de eerste laag nog 2/3 over.

http://img64.imageshack.us/img64/1493/image228tx.jpg

Van de week nogmaals verven, het hele zootje weer vastzetten en foto's maken van het eindresultaat :D


@Iredev,

Helemaal correct wat de potmeters betreft. Na het solderen van de zwarte kabels aan de potmeter en vervolgens doorgelust te hebben was er geen ruis meer hoorbaar en was minimaal volume ook echt gewoon uit ipv. 'dimmen'.

EDIT: (Eerste poging was vastknopen van de draden ipv. solderen, daardoor ontstond er waarschijnlijk zoveel ruis)

Termic wijzigde deze reactie 27-04-2011 21:30 (8%)

http://www.partyservicepijnacker.nl ٩(̾●̮̮̃̾•̃̾)۶


  • fterheide
  • Registratie: maart 2009
  • Laatst online: 09-10 08:26
quote:
daan-rutten schreef op woensdag 27 april 2011 @ 18:07:
als je gewoon normaal met een ta2024 omgaat zou je dan toch een behuizing moeten nemen

foto's volgen en ik houd jullie op de hoogte
Een computer doet het ook zonder behuizing... Het is ook makkelijker als je aansluitingen extern hebt, hoef je niet steeds met een schroevendraaier aan de slag als je de versterker een keer ergens anders wil gebruiken.

  • Ch3cker
  • Registratie: mei 2008
  • Laatst online: 00:16

Ch3cker

Benchmarker
quote:
Dat had ik zien staan, ja, maar ik denk dat ik over het zwarte stukje heen heb gekeken (slecht afgestelde monitor, -1). En zelfs nu ik het wel zie, begrijp ik nog niet helemaal hou ik dat aan beide punten zou moeten bevestigen? Zie daar niet echt een bevestiging voor zitten oid..
quote:
[...]

[afbeelding]
Dubbele kabelschoentjes
Dus ik kan in principe gewoon twee 'lijntjes' trekken vanaf de accu, het ene lijntje direct naar de TA2024, en de andere direct naar de druppellader?
quote:
Ik zou de startpost en kistradio.nl nog eens goed doorlezen ;)
Thanks, de startpost had ik al doorgenomen, ben ook al op de kratradio website geweest, maar de tutorial sectie had ik nog niet ontdekt. Bedankt voor de snelle en heldere uitleg. ;)

edit: Ah. Ik heb iets essentieels niet helemaal begrepen geloof ik : de voeding en de lader zijn twee verschillende dingen. Als ik het goed begrijp moet ik dus vanaf de euro aansluiting een lijntje naar de lader trekken, van daar uit naar de accu, en k vanaf de euro aansluiting een lijntje naar een voeding, en via die voeding naar de ta2024. (even een schakeling voor switchen tussen voeding en accu buiten beschouwing gelaten.)

Of kan het tch, wat ik zei? Dus een lijntje vanaf de euro aansluiting naar de druppellader, van de druppellader naar de accu, van de accu naar de TA2024. Hmm.. Dat zou wel makkelijker zijn. Kan iemand uitsluitsel geven?

edit2 : @hieronder, plaatje had ik inderdaad daarnet gezien in de tutorial sectie van kratradio.nl. Zou jij misschien mijn vraag hierboven kunnen beantwoorden?

edit3 : Ah, dat kan dus blijkbaar niet. Dank. =]

Ch3cker wijzigde deze reactie 27-04-2011 22:33 (26%)


  • martijn1172
  • Registratie: april 2010
  • Laatst online: 14-07-2013
quote:
Ch3cker schreef op woensdag 27 april 2011 @ 22:06:

Dat had ik zien staan, ja, maar ik denk dat ik over het zwarte stukje heen heb gekeken (slecht afgestelde monitor, -1). En zelfs nu ik het wel zie, begrijp ik nog niet helemaal hou ik dat aan beide punten zou moeten bevestigen? Zie daar niet echt een bevestiging voor zitten oid..
Kabeltje zonder mantel in dat 'pinnetje' (= hol) solderen en evt krimpkous erom, werkt bij mij prima :)
quote:
Ch3cker schreef op woensdag 27 april 2011 @ 22:06:

Dus ik kan in principe gewoon twee 'lijntjes' trekken vanaf de accu, het ene lijntje direct naar de TA2024, en de andere direct naar de druppellader?
Dat kan helaas niet, omdat je als je de accu aan het laden bent, de lader met de versterker verbindt.. Kun je beter niet doen ;)

Oplossing:
http://tweakers.net/ext/f/OFH6GU4R44QKQjqknEUcv6D0/full.png
plaatje = van Lredev

EDIT: @ vraag hierboven: ik zou gaan voor de manier zoals je in je eerste edit beschrijft, deze komt overeen met het plaatje ;)

martijn1172 wijzigde deze reactie 27-04-2011 22:33 (19%)


  • blue-lagoon
  • Registratie: september 2009
  • Laatst online: 27-04-2011
[...]

Dit kun je zelf ook redelijk nauwkeurig uitrekenen door het verbruik te delen door de capaciteit van je batterijen.
Stel je hebt 11 oplaadbare batterijen (11*1,2=13,2 volt opgeladen) in serie met een totale capaciteit van 2200mAh. Het verbruik van de TA2024 op kleine speakers (geen vol volume) zit maximaal op de 500mA.
2200/500 = 4,4 uur, en hier zit je waarschijnlijk nog ver boven omdat je een verbruik van 500mA niet gaat halen.

Wiskunde is nooit me sterkste vak geweest ;)
maar bedankt! :) weer wat geleerd zo als ik het maar zeggen zal ;)

blue-lagoon wijzigde deze reactie 27-04-2011 22:43 (45%)


  • blue-lagoon
  • Registratie: september 2009
  • Laatst online: 27-04-2011
Heeft hier wel is iemand geprobeerd om ze krat te spuiten?
zo ja, kan iemand me vertellen wat je daar als resultaat van hebt?

bedankt alvast!:)

  • fterheide
  • Registratie: maart 2009
  • Laatst online: 09-10 08:26
quote:
blue-lagoon schreef op woensdag 27 april 2011 @ 22:53:
Heeft hier wel is iemand geprobeerd om ze krat te spuiten?
zo ja, kan iemand me vertellen wat je daar als resultaat van hebt?

bedankt alvast!:)
Zelf heb ik mijn MDF kist gespoten wat een mooi resultaat opleverde. Denk zeker aan 2 tot 3 lagen die stuk voor stuk moeten drogen.
De verf die je wil gaan gebruiken om te spuiten eerst even testen op de krat of deze goed wil hechten, dus even 24 uur laten drogen en dan eens kijken of je het eraf kan krijgen.
Het lijkt mij verstandig om de krat heeel lichtjes te schuren met een fijne korrel (1000 of misschien wel meer, uitproberen is het beste) vervolgens een goede grondlak erop spuiten en uit laten harden, daarna 2 of 3 laklagen en eventueel voltooien met een blanke lak.

Overigens vraag ik me af waarom je een bierkrat zou willen spuiten, omdat het idee van de 'bierkrat radio' dan een beetje verloren gaat ;)

fterheide wijzigde deze reactie 27-04-2011 23:01 (3%)


  • Scyth
  • Registratie: juli 2001
  • Laatst online: 22:19

Scyth

Fat finger, three beer

Zou iemand mij kunnen verblijden met de afmetingen van de bekende 7,2Ah gelaccu?

Dell Studio XPS 16
Project: BavBierSub 1.0 BavBierSub 2.0


  • lredev
  • Registratie: maart 2008
  • Laatst online: 18-10 14:30
Bij zo'n RCA-connectorplaat maak ik altijd een bruggetje voor de ground. Van een gestript draadje of een overgebleven pootje van een weerstandje. Let niet op de lelijk solderingen, was even wennen aan een nieuwe bout!

http://tweakers.net/ext/f/XY2YEgLdSFOBu1iapdW2X6tO/full.png

Waarom wil je de ingangen overigens met een switch combineren? Dat is alleen nodig bij permanente bezetting van een van de ingangen. Wil je een switch gebruiken, dan kan dat makkelijk met een dubbelpolige schakelaar, waarbij je enkel de rechts- en de linksdraad switcht. De ground draad combineer je gewoon.

  • Ch3cker
  • Registratie: mei 2008
  • Laatst online: 00:16

Ch3cker

Benchmarker
quote:
lredev schreef op woensdag 27 april 2011 @ 23:10:
Bij zo'n RCA-connectorplaat maak ik altijd een bruggetje voor de ground. Van een gestript draadje of een overgebleven pootje van een weerstandje. Let niet op de lelijk solderingen, was even wennen aan een nieuwe bout!

[afbeelding]

Waarom wil je de ingangen overigens met een switch combineren? Dat is alleen nodig bij permanente bezetting van een van de ingangen. Wil je een switch gebruiken, dan kan dat makkelijk met een dubbelpolige schakelaar, waarbij je enkel de rechts- en de linksdraad switcht. De ground draad combineer je gewoon.
O+ High res pics!

Uhm.. Nou ja, het leek mij het beste om dat 'gescheiden' te houden zeg maar.. hoeft dus niet..?

  • fterheide
  • Registratie: maart 2009
  • Laatst online: 09-10 08:26
quote:
Ch3cker schreef op woensdag 27 april 2011 @ 23:17:
[...]

O+ High res pics!

Uhm.. Nou ja, het leek mij het beste om dat 'gescheiden' te houden zeg maar.. hoeft dus niet..?
'Grounds' kunnen op deze manier aan elkaar worden verbonden. Dit is de nul-lijn voor de versterker, zodat die weet hoe hoog de left en right spanningen zijn. En deze zijn voor beide kanalen gelijk dus kunnen gedeeld worden. De TA2024 connector heeft daarom ook 3-ingangen.

  • Ch3cker
  • Registratie: mei 2008
  • Laatst online: 00:16

Ch3cker

Benchmarker
quote:
fterheide schreef op woensdag 27 april 2011 @ 23:22:
[...]

'Grounds' kunnen op deze manier aan elkaar worden verbonden. Dit is de nul-lijn voor de versterker, zodat die weet hoe hoog de left en right spanningen zijn. En deze zijn voor beide kanalen gelijk dus kunnen gedeeld worden. De TA2024 connector heeft daarom ook 3-ingangen.
Ik reageerde op "Waarom wil je de ingangen overigens met een switch combineren", niet op dat hij de ground aan elkaar verbindt. ;)

Het zal vast wel eens voorkomen dat er op beide ingangen iets aangesloten zit, namelijk. Leek mij dan het beste om deze apparaten niet indirect met elkaar te verbinden, maar daar een switch tussen te zetten. Of zit ik nu verkeerde, en kan dit wel gewoon zonder problemen?
Pagina: 1 2 3 ... 11 Laatste

Dit topic is gesloten.

Let op:
  • Voordat je "beginnersvragen" stelt, lees de Topicstart eerst door. Tevens wordt het lezen van de posts in het topic en voorgaande delen met klem aangeraden. Veel vragen en antwoorden komen steeds opnieuw voorbij.

  • Haal je post door een spelchecker heen voordat je het post!

  • Let op de grootte van de foto's wanneer je deze post: foto's van 3678 x 2736 pixels zijn gewoon niet nodig. Te grote foto's worden getrashed. Uploaden kan bijvoorbeeld bij Tinypic.

  • Linken naar Conrad producten? Gebruik de directe productlink


Populair:Apple iPhone 6Samsung Galaxy Note 4Apple iPad Air 2FIFA 15Motorola Nexus 6Call of Duty: Advanced WarfareApple WatchWorld of Warcraft: Warlords of Draenor, PC (Windows)Microsoft Xbox One 500GBTablets

© 1998 - 2014 Tweakers.net B.V. Tweakers is onderdeel van De Persgroep en partner van Computable, Autotrack en Carsom.nl Hosting door True

Beste nieuwssite en prijsvergelijker van het jaar 2013
